焊接工艺作业指导书
焊接工艺作业指导书
一、焊工必须遵守安全、文明施工的规定。
1. 电焊工必须经过训练，考试合格发给操作证后，才能独立操作。
2. 认真熟悉焊接有关图样，弄清焊接位置和技术要求。
3. 检查电源线是否破损，地线接地是否可靠，导电嘴是否良好，极性是否
选择正确。
4. 焊工工作时必须穿工作服，戴绝缘手套，穿绝缘鞋。
5. 焊工必须按照规定经相应试件考试合格后，方可上岗位焊接。
6. 使用的焊接材料应具有出厂合格证明书和质量保证书。
其它工器具：手
锤、砂纸、扁铲、钢丝刷、电磨工具等，以备清渣和消缺。
7. 焊工在使用电磨工具时采取防护措施。
使用前检查电磨工具砂轮片是否
松动，是否需要更换砂轮片。
8. 作业区如有易燃易爆物品时，要做好防止飞溅物的措施。
9. 焊接时应注意避免飞溅或电弧损伤设备、飞溅。
10. 禁止焊接有油污、将近燃易爆气体等的容器物品。
11. 禁止在不停电的情况下检修，清扫焊机或更换保险丝，以防触电。
12. 焊口局部间隙过大时，应进行修整，严禁在间隙内添加塞物。
13. 焊接时，不得有穿堂风，并应有防风措施。
14. 打底完成后，应认真检查打底焊缝质量，确认合格后再进行盖面焊接。
15. 焊缝经无损检验，如有缺陷，可用挖补的方式返修，但同一位置上挖补
次数不得超过三次，并做到：a.彻底清楚缺陷。
b.补焊时，应按原工艺要求进行。
16. 现场使用的电焊机，应设有防雨、防潮、防晒的机棚，并应装设相应的
消防器材。
17. 当消除焊缝焊渣时，应戴防护眼镜，头部应避开敲击焊渣飞溅方向。
18. 雨天不得在露天电焊。
在潮湿地带作业时，操作人员应站在铺有绝缘物
品的地方，并应穿绝缘鞋。
19. 电焊、氩弧焊等，如产生缺陷，必须用电磨工具磨除后，再继续施焊，
不得用重复熔化方法消除缺陷。
焊缝成型：焊缝过度圆滑、匀直，接头良好
加强面高：0-3mm
焊缝宽窄差：≤3mm
裂纹、弧坑、气孔、夹渣：无
二、各种焊接方法操作规定。
氩弧焊安全操作规程
1. 氩气瓶上应贴有出厂合格标签，其纯度≥99.95%，气瓶中的氩气不能用
尽，瓶内余压不得低于0.5MPa ，以保证充氩纯度。
2. 流量计应开闭自如，没有漏气现象。
切记不可先开流量计、后开气瓶，
造成高压气流直冲低压，损坏流量计；关时先关流量计而后关氩气瓶。
3. 输送氩气的胶皮管，不得与输送其它气体的胶皮管互相串用，可用新的
氧气胶皮管代用，长度不超过30米。
4. 在容器内部进行氩弧焊时，应戴专用面罩，并采取通风，以减少吸入有
害气体。
容器外应有人监护、配合；
5. 进行长期打工作量氩弧焊作业时，应装置高频电磁场屏蔽，以减小高频
电磁场对人体的影响，操作时应尽量减少高频作业时间，连续工作不得超过6小时；
6. 严格钴钨棒的领用和存放，应把钴钨棒存放在铅盒内，施焊现场不应以
此领取数量太多，以避免大量的钴钨棒集中，造成放射性剂量超标伤人；7. 用砂轮磨削钴钨极端头时，焊工要戴好口罩，砂轮应设置良好的吸尘通
风设备；
8. 氩气瓶要立放，应有支架支持，并放置在离明火3米意外的安全地方，
班后关闭氩气，切断焊接电源，排除余水，关闭水源。
9. 结束时（下班）必须关紧有关阀门并放松调压阀，确认场地安全无火种
后整理场地，保持整洁。
10. 严禁在被焊件表面随意引燃电弧、试验电流或焊接临时支撑物等。
11. 焊工所用的氩弧焊把、氩气减压流量计，应经常检查，确保在氩弧焊封
底时氩气为层流状态。
手工电弧焊安全操作规程
1. 电焊机必须绝缘良好，其绝缘电阻不得小于1兆欧，否则不准使用。
不
准任意搬动护接地设备。
工作前，首先检查接地线、导线有无损坏，电焊变压器的一次电源线要保证绝缘外，其长度在2.5-3米。
二次线应使用绝缘线禁止使用厂房或其它金属物体接起来做导线使用（含零线）。
导线有接头不超过2个，要用绝缘布包好，电线不准拖在行人道路，需架空设置。
2. 电焊机用电焊变压器，应该按照规定时间，间歇使用。
3. 电焊机外壳和二次线圈绕组引出线的一端，在电源为三相三线制或单相
制系统中，应按装保护性接地线，接地电阻不得超过4欧，在电源为三相四线制中性点接地系统中，应按装保护性接零线，其接地线接零线断面应稍大些，在电焊机二次线圈绕组一端接地或接零时，则焊体本身不该接地，也不应接零，以防工作电流伤人或发生火灾。
4. 在有接地线或接零线的工作上进行电焊时，应将焊件是的接地线或接零
线的接头暂时断开，焊完后再接上。
在焊接与大地紧密相联的工件（如管路、房屋、金属、立柱，有良好的接地铁轨等）上电焊时，焊件接地电阻小于4欧，则应将电焊机二次线圈绕阻一端接地或接零线的接头暂时断开，焊完后再恢复，总之，不能同时接地或接零（指二次端和焊件）。
5. 焊接中没发生电弧时，电压较高，要特别注意防止触电，调整电流或换
焊条时，要放下电把进行。
焊接工作结束后，要将电源切断。
6. 在潮湿地点及金属容器内进行作业，要穿绝缘鞋和站在胶垫上。
照明灯
使用12伏，电焊、尖钳绝缘，使用镜有滤光镜的面罩，防止电弧射伤眼睛和烫伤面部，而眉与脸下不要离得太远，防止电弧和紫外线从侧面射伤面部。
7. 应避免电焊线与带有感应线圈的设备相连，电焊线与焊钳连接部分应放
置可靠，避免工作时电弧击伤管子或设备。
氧乙炔焰喷焊安全操作规程
1. 应定期检查氧、乙炔胶管是否有裂纹、老化等现象，应及时更换氧、乙
炔胶管。
2. 发现减压器有损坏、漏气或其他事故，应立即报主管及检修。
3. 定期检查回火防止器是否处于正常工作状态。
4. 不要用邻近焊枪的火焰点燃自己的焊枪。
5. 不要用拿着焊枪或焊条的手移动铁板或移动眼镜。
6. 不要让氧气或乙炔气的橡皮管碰到焊接火焰或炙热的钢板。
7. 不要让油脂与焊枪口、氧气瓶及其减压阀等接触，以免发生燃烧。
8. 不要踏着地上的橡皮管，不要使管子过度弯曲。
9. 发现减压器有损坏、漏气或其他事故，应立即检修。
10. 乙炔管和氧气管要整齐，使用后要盘好挂起，防止、扎坏，压坏。
11. 点火时先稍微开启预热氧调节阀，再开乙炔调节阀，并立即点火。
停火
时先关乙炔调节阀，然后再关预热氧调节阀。
12. 发生回火时，一般应首先关闭乙炔，然后再关闭氧气。
13. 乙炔瓶使用时，必须直立，并应采取措施防止倾倒，严禁卧放使用；须
用卧放乙炔瓶应直立20分钟后再使用。
14. 应采取措施防止乙炔瓶受曝晒或受烘烤，严禁用40℃以上的热水或其
他热源对乙炔瓶进行加热。
15. 瓶阀出口处必须配置专用的减压器和回火防止器。
正常使用时，减压器
指示的放气压力不得超过0.15MPa,放气流量不得超过0.05m3/h•L。
如需较大流量时，应采用多只乙炔瓶汇流供气。
16. 乙炔瓶内气体严禁用尽，必须留有不低于0.05MPa的剩余压力。
17.乙炔瓶失火时严禁使用四氯化碳灭火器。
焊接作业指导书及焊接工艺
焊接作业指导书及焊接工艺Company number：【0089WT-8898YT-W8CCB-BUUT-202108】焊接作业指导书及焊接工艺1．目的：明确工作职责，确保加工的合理性、正确性及可操作性。
规范安全操作，防患于未然，杜绝安全隐患以达到安全生产并保证加工质量。
2．范围：.适用于钢结构的焊接作业。
.不适用有特殊焊接要求的产品及压力容器等。
3．职责：指导焊接操作者实施焊接作业等工作。
4.工作流程作业流程图4.1.1.查看当班作业计划4.1.2.阅读图纸及工艺4.1.3.按图纸领取材料或半成品件4.1.4.校对工、量具；材料及半成品自检4.1.5.焊接并自检4.1.6.报检.基本作业:4.2.1.查看当班作业计划：按作业计划顺序及进度要求进行作业，以满足生产进度的需要。
4.2.2.阅读图纸及工艺：施焊前焊工应仔细阅读图纸、技术要求及焊接工艺文件，明白焊接符号的涵义。
确定焊接基准和焊接步骤；自下料的要计算下料尺寸及用料规格，参照工艺要求下料。
有半成品分件的要核对材料及尺寸，全部满足合焊图纸要求后再组焊。
4.2.3.校准：组焊前校准焊接所需工、量具及平台等。
4.2.4.自检、互检：所有焊接件先行点焊，点焊后都要进行自检、互检，大型、关键件可由检验员配合检验，发现问题须及时调整。
4.2.5.首件检验：在批量生产中，必须进行首件检查，合格后方能继续加工。
4.2.6.报检：工件焊接完成后及时报检，操作者需在图纸加工工艺卡片栏及施工作业计划上签字。
（外加工件附送货单及自检报告送检）。
5.工艺守则：.焊前准备5.1.1.施焊前焊缝区（坡口面、I型接头立面及焊缝两侧）母材表面20～30mm宽范围内的氧化物、油、垢锈等彻底清理干净，呈现均匀的金属光泽。
5.1.2.检查被焊件焊缝（坡口形式）的组对质量是否符合图纸要求，对保证焊接质量进行评估，如有疑义应向有关部门联系，以便采取相应工艺措施。
5.1.3. 按被焊件相应的焊接工艺要求领取焊接材料，并确认焊接牌号无误。
焊接工艺指导书
焊接工艺作业指导书本《焊接工艺作业指导书》是指导及保证焊接工序质量的指导性文件，适用于企业低碳钢和低合金高强度钢板材、钢丝等各种材质及型材的焊接。
规程内容包括：焊接方法、焊前准备、装配、焊接材料、焊接设备、焊接顺序、焊接操作、焊接工艺参数以及焊后处理等。
一、焊接准备1.焊接前接头清洁要求：在坡口两侧30mm范围内影响焊缝质量的毛刺、油污、水锈脏物、氧化皮必须清洁干净。
2.当施工环境温度低于零度或钢材的碳当量大于0.41%，及结构刚性过大，物件较厚时应采用焊前预热措施，预热温度为80℃～100℃，预热范围为板厚的5倍，但不小于100mm。
3.当厚度大于6mm时，为确保焊透强度，在板材的对接边缘应采用开切V形或X形坡口，坡口角度为60°钝边p为0～1mm，装配间隙b为0～1mm；当板厚差≥4mm时，应对较厚板材的对接边缘进行削斜处理，如图：焊机送丝顺畅情况和气体流量作认真检查。
4.焊前应对CO25.使用瓶装气体时应检查气体压力，若低于9.8×10.5PQ(10kgf/mm)时应停止使用。
26.根据不同的焊接工件和焊接位置调节好规范，通常的焊接规范可以用以下公式：V=0.04I+16 (允许误差±1.5V)二、焊接材料气体纯度要求99.5%；含水量不超过0.1%；含碳量不超过0.1%。
1. CO22.焊丝牌号根据低碳钢及高强度低合金钢，重要结构焊接时选用H08MnSiA；2 SiA，低碳钢一般结构焊接选用H08MnSi，焊丝表面不允许有锈点存在。
H08Mn2三、焊接规范四、操作要点1.垂直或倾斜位置开坡口的接头必须从下向上焊接，对不开坡口的薄板对接和立角焊接采用向下焊接；平、横、仰对接接头可采用左向焊接法。
2.室外作业时在风速大于1m/s时，应采用放风措施。
3.必须根据被焊工件结构，选择合理的焊接顺序。
4.对接两端应设置尺寸合适的引弧和熄弧板。
5.应经常清理软管内的污物及喷咀的飞溅。
焊接作业指导书与焊接工艺
焊接作业指导书与焊接工艺焊接作业指导书1. 焊接作业前准备：- 确认焊接工件和焊接材料的材质和规格。
- 检查焊接设备，确保设备正常运行。
- 准备所需的焊接电极、焊丝、气体等。
2. 焊接工艺选择：- 根据焊接材料的性质和要求，选择适当的焊接工艺，如手工电弧焊、气体保护焊等。
3. 焊接工艺参数设定：- 根据焊接材料和焊接工艺的要求，设置适当的焊接电流、电压、焊接速度等参数。
4. 焊接准备：- 清洁焊接工件表面，去除油污、氧化物等。
- 对于较大的焊接工件，可以采用预热的方式，以提高焊接质量。
5. 焊接操作：- 按照焊接工艺要求，进行焊接操作。
- 控制焊接电流、电压等参数，保持焊接过程的稳定。
6. 焊接质量检查：- 检查焊缝的外观质量，如焊缝的形状、焊缝的完整性等。
- 进行焊缝的无损检测，如超声波检测、射线检测等。
7. 焊接后处理：- 对焊接工件进行清洁，去除焊渣、氧化物等。
- 进行必要的热处理，如回火处理、退火处理等。
焊接工艺1. 手工电弧焊：- 使用电弧焊机和焊条进行焊接。
- 适用于焊接较小的工件，焊接速度较慢。
2. 气体保护焊：- 使用气体保护焊机和焊丝进行焊接。
- 适用于焊接不锈钢、铝合金等材料，焊接速度较快。
3. 熔化极气体保护焊：- 使用熔化极焊机和焊丝进行焊接。
- 适用于焊接高强度钢、合金钢等材料，焊接速度较快。
4. 焊接自动化：- 使用机器人进行焊接操作。
- 适用于大批量焊接，提高生产效率和焊接质量。
5. 激光焊接：- 使用激光进行焊接。
- 适用于焊接高精度、高要求的工件，焊接速度较快。
6. 电阻焊接：- 使用电流通过工件产生热量进行焊接。
- 适用于焊接导电性好的材料，焊接速度较快。
注意事项：- 在进行焊接作业时，要注意个人安全，佩戴防护眼镜、手套等。
- 确保焊接设备的接地良好，避免电击事故的发生。
- 控制焊接参数，避免焊接过程中产生过高的温度，导致焊接材料变形或熔化。
- 进行焊接后的质量检查，确保焊接质量符合要求。
焊接作业指导书及焊接工艺
焊接作业指导书及焊接工艺-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII焊接工艺作业指导书1．目的：明确工作职责，确保加工的合理性、正确性及可操作性。
规范安全操作，防患于未然，杜绝安全隐患以达到安全生产并保证加工质量。
2．范围：2.1.适用于工程纵向钢筋的焊接作业。
2.2.不适用有特殊焊接要求的产品及压力容器等。
3．职责：指导焊接操作者实施焊接作业等工作。
4. 工作流程4.2.基本作业:4.2.1.查看当班作业计划：按作业计划顺序及进度要求进行作业，以满足生产进度的需要。
4.2.2.阅读图纸及工艺：施焊前焊工应仔细阅读图纸、技术要求及焊接工艺文件，明白焊接符号的涵义。
确定焊接基准和焊接步骤；自下料的要计算下料尺寸及用料规格，参照工艺要求下料。
有半成品分件的要核对材料及尺寸，全部满足合焊图纸要求后再组焊。
4.2.3.校准：组焊前校准焊接所需工、量具及平台等。
4.2.4.自检、互检：所有焊接件先行点焊，点焊后都要进行自检、互检，大型、关键件可由检验员配合检验，发现问题须及时调整。
4.2.5.首件检验：在批量生产中，必须进行首件检查，合格后方能继续加工。
4.2.6.报检：工件焊接完成后及时报检，操作者需在图纸加工工艺卡片栏及施工作业计划上签字。
（外加工件附送货单及自检报告送检）。
5.工艺守则：5.1.焊前准备5.1.1.施焊前焊缝区（坡口面、I型接头立面及焊缝两侧）母材表面20～30mm宽范围内的氧化物、油、垢锈等彻底清理干净，呈现均匀的金属光泽。
5.1.2.检查被焊件焊缝（坡口形式）的组对质量是否符合图纸要求，对保证焊接质量进行评估，如有疑义应向有关部门联系，以便采取相应工艺措施。
5.1.3. 按被焊件相应的焊接工艺要求领取焊接材料，并确认焊接牌号无误。
5.1.4. 检查焊接设备是否运转正常，各仪表指数是否准确可靠，然后遵照本工艺提供的工艺规范参数预调焊接电流、电压及保护气体流量。

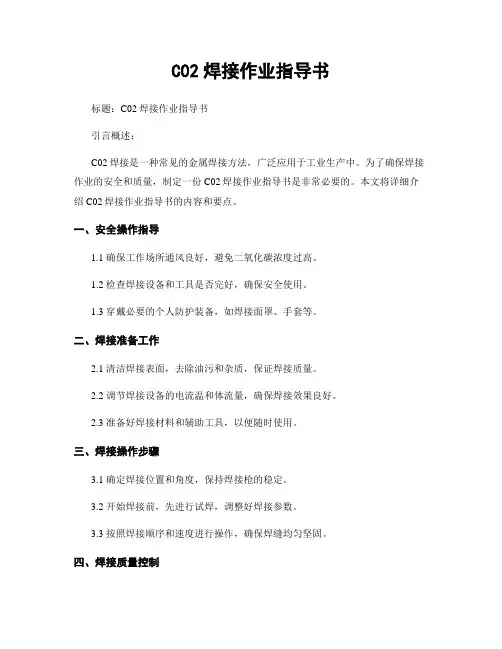

C02焊接作业指导书
C02焊接作业指导书标题：C02焊接作业指导书引言概述：C02焊接是一种常见的金属焊接方法，广泛应用于工业生产中。
为了确保焊接作业的安全和质量，制定一份C02焊接作业指导书是非常必要的。
本文将详细介绍C02焊接作业指导书的内容和要点。
一、安全操作指导1.1 确保工作场所通风良好，避免二氧化碳浓度过高。
1.2 检查焊接设备和工具是否完好，确保安全使用。
1.3 穿戴必要的个人防护装备，如焊接面罩、手套等。
二、焊接准备工作2.1 清洁焊接表面，去除油污和杂质，保证焊接质量。
2.2 调节焊接设备的电流温和体流量，确保焊接效果良好。
2.3 准备好焊接材料和辅助工具，以便随时使用。
三、焊接操作步骤3.1 确定焊接位置和角度，保持焊接枪的稳定。
3.2 开始焊接前，先进行试焊，调整好焊接参数。
3.3 按照焊接顺序和速度进行操作，确保焊缝均匀坚固。
四、焊接质量控制4.1 定期检查焊接质量，确保焊缝无裂纹温和孔。
4.2 对焊接部位进行X光检测或者超声波检测，确保焊接质量达标。
4.3 记录焊接参数和质量检测结果，以备日后查阅。
五、事故处理和应急措施5.1 发生焊接事故时，即将住手焊接操作，采取相应的应急措施。
5.2 疏散工作人员，确保人员安全。
5.3 及时报告事故情况，进行事故原因分析，制定预防措施。
结论：通过制定C02焊接作业指导书，可以规范焊接操作，提高焊接质量，保障工作人员的安全。
遵守指导书的要求，是每位从事C02焊接工作的人员应该做到的。
愿本文所述内容对大家有所匡助，确保C02焊接作业的顺利进行。
焊接作业指导书
焊接作业指导书一、总则1、焊工资格1.1.1 参与焊接旳焊工必须通过专业技术培训，上岗旳焊工应按焊接种类（埋弧自动焊、气体保护焊和手工焊）和不一样旳焊接位置（平焊、立焊和仰焊）分别进行考试。
考试合格发给合格证书。
焊工须持证上岗，不得超越资格证规定旳范围和有效期进行焊接作业。
1.1.2 上岗旳焊工必须通过技术交底，熟悉所承担旳工艺规定。
2、焊接材料1.2.1 焊接材料旳储存温度应在5℃以上，相对湿度不超过60%。
当班未使用完旳焊丝应回收，不得外露寄存过夜。
1.2.2 所有焊接材料必须经复检合格后方能使用。
1.2.3 J507Ni焊条须经350℃烘焙1小时后方可使用，SJ101q 焊剂须经300~350℃烘焙1~2小时后使用。
1.2.4 焊剂中不容许混入熔渣和赃物。
反复使用旳焊剂不不小于60目旳细粉粒旳量不得超过总量旳5%。
1.2.5 采用气体保护焊应满足防风、防雨条件，CO2 气体保护焊采用旳CO2 气体纯度应不低于99.5%，使用前须经倒置放水处理。
3、焊接环境1.3.1 焊接区域必须防风、防雨，否则须加设防风、雨设施或停止施焊。
1.3.2 焊接施工环境温度不得低于5℃，环境相对湿度不旳高于80%，否则采用火焰烘烤或其他必要旳工艺措施除湿。
4、接头准备1.4.1 焊接前应认真清理焊缝区域，不得有水、锈、氧化皮、油污、油漆或其他杂物，清除范围见下图所示。
（）对接接头1.4.2 加工不整洁旳坡口规定打磨光顺，不得有大旳凸起和凹陷。
1.4.3 焊接前应检查并确认所使用旳设备工作状态正常，仪表器具良好、齐全可靠，方可施焊。
1.4.4 所有使用埋弧自动焊焊接旳焊缝两端均应设引、熄弧板，所有引、熄弧板旳材质、板厚和坡口形式都必须与正式杆件相似，且应不不不小于100mm、宽80mm。
1.4.5 对接焊前对板件组装错边应认真检查：板厚＜25mm 时，错变不得不小于0.5mm；板厚≥25mm时，错边不得不小于1.0mm。
BJS-HJ-01 焊接工艺作业指导书
焊接工艺作业指导书1、焊接工艺使用工具焊台2、焊接工艺使用材料PCB板电子元器件焊锡丝3、焊接操作说明3.1 准备工作3.1.1 准备好元器件、PCB板、烙铁、焊锡丝等物品。
3.1.2 准备作业前做好ESD静电防护措施，带好防静电腕带。
3.1.3 检查PCB板是否完好无损，无断路、无绿油脱落、无划伤等缺陷。
检查物料是否和 PCB 上所需的物料相符。
如有缺陷停止使用，及时反馈给质检部。
3.2手工焊接针对不同器件焊接温度如下3.3 PCB板焊接3.3.1 将PCB板与印刷板的标注及印刷板图对照或参照印刷电路板样品，核对无误后将元器件插接到PCB板上。
然后将插接好元器件的PCB板翻过来，引线朝上，左手拿焊丝，右手握烙铁，等待焊接，要求烙铁头保持干净，无焊渣等氧化物，并在表面镀有一层焊锡。
3.3.2 把烙铁头接触引脚/焊盘1-2S ,焊锡丝从烙铁对面接触焊件，当焊丝熔化一定量后，立即向左上45°方向移开焊丝，焊锡浸润焊盘和焊件的施焊部位以后，向右上45°方向移开烙铁，结束焊接。
此过程一般为3S左右。
元件面上的部分焊盘，如图所示图3-1与图3-2。
图3-1 焊点图3-2 典型焊点外观3.3.3 注意不要过热且不要时间过长或者反复焊接，防止烫坏焊盘和元器件，尤其是塑料外壳元器件，防止塑料壳软化和引线断路。
焊接过程最多不能超过5秒。
3.3.4 元器件引线应该留有一定长度，防止烫坏元器件或者损坏元器件功能。
3.3.5 元器件按由矮到高的顺序进行焊接，否则较小元器件无法焊接。
3.3.6 焊接完元器件将诸如散热片类的机械固定的元器件固定在PCB板上。
不要使引线承受较大的压力。
3.3.7 用偏口钳将焊接完的元器件多余的引脚剪掉。
剪口光亮、平滑、一致。
清理锡点、助焊剂等残渣。
3.3.8 注：电烙铁有三种握法，如图3-3所示。
为减少焊剂加热时挥发出的化学物质对人的危害，减少有害气体的吸入量，一般情况下，烙铁到鼻子的距离应该不少于20cm，通常以30cm为宜。
焊接作业指导书
焊接作业指导书引言概述：焊接是一种重要的金属连接工艺，广泛应用于各个行业领域。
为了确保焊接作业的安全和质量，制定一份完善的焊接作业指导书是非常必要的。
本文将详细介绍焊接作业指导书的内容和要点。
一、焊接作业前的准备工作：1.1 准备焊接设备和材料：确保焊接设备完好无损，焊接材料符合要求，如焊条、焊丝等。
1.2 检查工作环境：清理焊接区域，确保周围没有易燃物品和其他危（wei）险物质。
1.3 确认焊接工艺：根据焊接材料和要求选择适当的焊接方法和工艺参数。
二、焊接作业过程中的注意事项：2.1 佩戴个人防护装备：包括焊接面罩、手套、防护服等，确保自身安全。
2.2 控制焊接电流和电压：根据焊接工艺要求调节焊接电流和电压，避免浮现过高或者过低的情况。
2.3 注意焊接位置和角度：保持正确的焊接位置和角度，确保焊接质量和效果。
三、焊接作业后的清理和保养：3.1 清理焊接残渣：及时清理焊接残渣和飞溅，避免影响下一道工序或者产生安全隐患。
3.2 检查焊接质量：对焊接接头进行检查，确保焊缝完整、坚固。
3.3 对焊接设备进行保养：定期对焊接设备进行清洁和保养，延长设备使用寿命。
四、焊接作业中常见问题及处理方法：4.1 焊缝浮现气孔：调整焊接电流和电压，提高焊接速度，避免气孔产生。
4.2 焊接接头不坚固：检查焊接设备和材料，重新焊接或者补焊接头。
4.3 焊接变形：控制焊接温度和速度，使用适当的支撑和夹具，减少焊接变形。
五、焊接作业安全注意事项：5.1 避免焊接烟尘吸入：保持通风良好，避免长期暴露在焊接烟尘中。
5.2 防止火灾：禁止在易燃物品附近进行焊接作业，确保消防设备齐全。
5.3 紧急救援准备：在进行焊接作业时，应做好紧急救援准备，如急救箱、应急电话等。
结语：通过制定和遵守焊接作业指导书，可以有效提高焊接作业的安全性和质量，减少事故的发生。
同时，对焊接人员进行培训和指导，提高其焊接技能和意识，也是保障焊接作业质量的重要措施。
焊接工艺作业指导书
电流 A
电压 V
焊接 速度 毫米/分
200 25
150
～～
～
250 35
250
300 15
150
～～
～
350 25
250
送丝 速度 毫米/分
1500 ～
2500
等离子 气流量 L/min
3.5 ～ 4.5
保护 气流量 L/min
10 ～ 16 10 ～ 16
背面 保护 气流量 L/min 20 ～ 25
母材厚度范围 ：δ = 8 （对接焊缝）
焊接材料
焊丝
焊剂
焊接 层次
焊接 方法
电流 与 极性
1
等离 直流
子焊 正接
氩弧 直流 2
焊 正接
牌号
ER308L (H00Cr21Ni10)
规格 Φ1.2
标准
AWS A5.9 (YB/T 5091)
备注
焊接材料
牌号
规格
ER308L (H00Cr21Ni10)
Φ1.2
③对待焊焊缝两侧各 20mm 的纵向进行清理，用酒精、丙酮、棉纱、
低会使喷嘴沾满飞溅物).喷嘴的孔径决定等离子弧直径
钢丝（轮）等清理影响焊接质量的油污、锈蚀等，并在酒精、丙
的大小，应根据使用电流和离子气流量决定。
酮完全发挥后才允许焊接。
④焊接时要随时观察焊接电弧情况，并视情况可对焊接参数
④检查焊丝是否与母材匹配,焊丝是否足够焊完一道焊缝。
进行微
3.焊丝的选择
调,焊接过程中不允许停弧。
对于所选用的焊丝，304（0Cr18Ni9）的母材，可选用 ER308 5.焊接完成后要对焊缝进行自检，对自检发生的缺陷，可按相
焊接作业指导书及焊接工艺
焊接作业指导书及焊接工艺一、引言焊接是一种常见的金属连接方法，广泛应用于各个行业和领域。
为了确保焊接质量和工作安全，必须制定一份完善的焊接作业指导书及焊接工艺，以指导焊接操作人员进行焊接作业。
二、焊接作业指导书1.质量要求：焊缝应满足相关技术标准的质量要求，并达到设计要求。
2.焊接材料：选择合适的焊条、焊丝、保护气体等焊接材料，确保焊接质量。
3.设备准备：检查焊接设备，确保设备正常运行、接地良好，焊接电源电压稳定。
4.环境准备：选择合适的焊接环境，确保无风、无雨、通风良好，并保持工作区域整洁。
5.安全措施：佩戴防护用具，如焊接面罩、焊接服、焊接手套等。
确保工作期间的人身安全。
6.焊接顺序：根据设计要求和焊接工艺，制定焊接顺序和焊接路径，保证焊接的连续性和完整性。
7.焊接方法：选择合适的焊接方法，如手工电弧焊、气体保护焊等，根据焊接材料和设计要求确定焊接参数。
8.焊接部位处理：清洁焊接部位，去除氧化物、油污等杂质，保证焊接部位干净。
9.焊接角度：根据焊接材料和焊接方式确定合适的焊接角度，保证焊接质量。
10.焊接电流电压控制：根据焊接材料和焊接工艺规定，设置合适的焊接电流、电压，避免过高或过低。
11.焊接速度：控制焊接速度，保证焊接质量和焊缝形状。
12.焊接后处理：焊接完成后，及时对焊缝进行处理，如打磨、清理焊渣等，确保焊缝平整、光滑。
三、焊接工艺1.手工电弧焊：该工艺主要适用于一般焊接作业，如焊接钢结构、金属制品等。
焊接电流电压、焊接角度、焊接速度等参数根据焊接材料和焊接要求进行调整。
2.气体保护焊：该工艺主要适用于焊接不锈钢、铝合金等材料。
需选择适合的保护气体，如氩气，以保护焊接部位免受氧气的影响，带来更好的焊接效果。
3.焊接接头准备：焊接接头的加工和准备工作直接影响焊接质量。
需确保接头端面平整，无裂纹、松动和脏污等。
4.焊接材料预处理：根据焊接材料的特性，对焊接材料进行预处理，如除氧化皮、除油脂等，以提高焊接质量。
