简述倒闸操作的基本原则
第五章 倒闸操作及事故处理
（4）母线从运行或检修转为冷备用应包括母线电压互
感器转为冷备用。 4．检修状态 电气设备的检修状态是指设备的断路器和隔离开关均已断开， 并采取了必要的安全措施。如检修设备（如断路器）两侧均装设了保 护接地线（或合上了接地隔离开关），安装了临时遮拦，并悬挂了工 作标示牌，该设备即处于检修状态。装设临时遮栏的目的是将工作场 所与带电设备区域相隔离，限制工作人员的活动范围，以防在工作中 因疏忽而误碰高压带电部分。 电气设备检修根据工作性质可分为断路器检修和线路检修等。
断开线路断路器 现场检查线路断路器三相确已断开； 拉开线路侧隔离开关； 拉开母线侧隔离开； 向上级或调度汇报； 布置安全措施
2、线路由检修转运行操作步骤
验电
装设接地线
装设接地线 验电
第三节 母线停送电操作
一、母线操作原则及注意事项 1、分断母线停送电操作原则
停电时先停线路，再停主变，最后停分断断路器，送电时与此相反。 拉分段隔离开关时先拉开停电母线侧隔离开关，再拉开带电侧母线隔离
4.故障点易产生间歇性电弧，可能造成谐振，产生谐振过电压，损坏
尽快限制事故的发展，消除事故的根源，解除对人身和设备的威胁； 在处理事故时，应首先恢复站用电，尽量保证站用电的安全运行和正
常供电，
尽可能保持正常设备继续运行，保证对用户的供电。
尽快对已停用的用户恢复供电，优先恢复重要用户的供电； 调整系统的运行方式，使其恢复正常运行。
2、事故及异常处理要求和有关规定 3、事故及异常处理组织原则
第五章 倒闸操作及事故处理
第一节 倒闸操作及事故处理
一、倒闸操作基本原则 当电气设备由一种状态转到另一种状态或改变电力系统的运行方式时， 需要进行一系列的操作，这种操作叫做电气设备的倒闸操作。 变电站电气设备的四种状态： 1. 运行状态 电气设备的运行状态是指断路器及隔离开关都在合闸位置，电路处 于接通状态（包括变压器、避雷器、辅助设备如仪表等）。 2．热备用状态 电气设备的热备用状态是指断路器在断开位置，而隔离开关仍在合 闸位置，其特点是断路器一经操作即可接通电源。 3．冷备用状态 电气设备的冷备用状态是指设备的断路器及隔离开关均在断开位置。 其显著特点是该设备( 如断路器 ) 与其它带电部分之间有明显的断开点。 设备冷备用根据工作性质分为断路器冷备用与线路冷备用等。现分别讨 论： （1）断路器冷备用，接在断路器上的电压互感器及所用（厂用）变压器 的高低压熔断器应取下，高压侧隔离开关应拉开，如高压侧无法断开， 则应拉开低压侧隔离开关。
高压配电室倒闸操作
一、倒闸操作票的作用
1、操作票是变电值班人员根据调度下达的操作任务，按照电气设备的倒闸操作原则、 有关规程、规定填写的，是现场倒闸操作的书面依据和流程，也是正确进行倒闸操作 的基础和关键。
2、操作票是进行倒闸操作的“作业卡”（最基本的“卡式管理”）。 3、填写一张合格的操作票是变电运行人员的基本功。
• B、操作任务：10kV 211开关由检修转为运行
• 1.检查211开关柜间隔送电范围内无接地短路线 • 2.将211 小车开关由“检修”位置推至“试验”位置 • 3.检查211小车开关确已推至试验位置 • 4.装上211开关二次插头 • 5.合上211开关控制电源 • 6.合上211 开关储能电源 • 7.合上211 开关保护电源 • 8.检查211开关保护投入正确 • 9.检查211开关确在拉开位置 • 10.将211小车开关由“试验”位置摇至“运行”位置 • 11.检查211小车开关确已摇至“运行”位置 • 12.将211开关操作方式开关切至远方位置 • 13.合上211开关 • 14.检查211开关电流指示正确 • 15.检查211 开关确已合好
知识点四： 10kV开关停送电倒闸操作
一、10kV手车式开关感性认识 二、手车式开关三个位置和几个状态 三、手车式开关操作步骤及注意事项 四、操作任务示例 五、10kV开关及线路停送电操作练习
一、10kV手车式开关感性认识
高压断路器内部结构
二、手车开关的三个位置和六个状态 1、手车开关的三个位置
• 6. 手车开关检修时，将小车拉出柜外即可，一般无需在小车上装设接地线。中置柜没 有传统意义上隔离开关的概念，手车在试验位置时，就相当于传统的隔离开关断开，即 断路器与主电路（母线）有了明显断开点。手车在检修位置时，已经和运行设备脱离， 手车位于检修平台上，所以不需要挂接地线。线路检修时，应合上线路侧地刀，很多小 车只有合上地刀后才能打开后柜门，因此不能在柜内线路侧验电，进行间接验电，即通 过设备的机械指示位置、电气指示、带电显示装置、仪表及各种遥测、遥信等信号的变 化来判断。判断时，应有两个及以上的指示，且所有指示均已同时发生对应变化，才能 确认该设备已无电；若进行遥控操作，则应同时检查隔离开关的状态指示、遥测、遥信 信号及带电显示装置的指示进行间接验电。
1倒闸操作的基本原则
倒闸操作的基本原则(一) 倒闸操作的基本原则一、倒闸操作概述1.倒闸操作的概念倒闸操作是指电气设备从一种状态转换到另一种状态，或从某种运行方式转换到另一种运行方式的操作过程。
2.设备状态分类1）运行状态：设备的断路器和隔离开关都在合闸位置，电源至受电端的电路接通。
2)热备用状态：断路器在断开位置，隔离开关在合闸位置，断路器一经合闸即转为运行状态。
3)冷备用状态：设备的断路器和隔离开关均在断开位置，该设备与其它带电设备之间有明显的断开点。
4)检修状态：设备的断路器和隔离开关均已断开，设备转为检修。
设备已布置了安全措施（一次设备检修时含设备接地线、临时围栏、各种标示牌等）。
3.倒闸操作状态转换应遵循的规律1)设备由运行往检修的转换：运行状态→热备用状态→冷备用状态→检修状态。
2)设备由检修往运行的转换：检修状态→冷备用状态→热备用状态→运行状态。
4.倒闸操作的依据1)调度管辖的设备，依据调令执行操作的。
2)调度管辖的设备，在操作中可以自行投停的。
3)变电站自行管辖的设备，依据站领导指令操作，依据工作票的要求进行。
5.倒闸操作的途径1)就地操作，如隔离开关。
2)遥控操作。
3)程序操作。
6.倒闸操作的分类1)监护操作。
2)单人操作。
(1）依据电话指令填票，复诵无误。
(2）设备和人员应经批准、考核。
3)检修人员操作(1）经考试合格、批准的，可进行检修设备的拉合。
(2）接、发令程序和要求须经总工审定、批准。
二、倒闸操作的项目及要求1.倒闸操作的项目1）电力线路的倒闸操作；2）电力变压器的倒闸操作；3）母线的倒闸操作；4）电网合环和解列的倒闸操作；5）改变变压器中性点运行方式；6）电力电容器、电抗器的倒闸操作；7）电压互感器的倒闸操作；8）所用变的倒闸操作；9）继自装置的切换。
2.倒闸操作的要求1）值班人员应经过安全教育、技术培训，熟悉业务和有关规程制度，经考试合格，并经主管领导批准方能担当操作人、监护人或受令人。
电气设备倒闸操作的基本知识和原则
电气设备倒闸操作的基本知识和原则一、基本知识：1.倒闸操作对象：电气设备倒闸操作一般指的是高压断路器、隔离开关、负荷开关等设备的操作。
这些设备通常用于电力系统的分、合和隔离以及对故障电路的切除。
2.倒闸操作原因：电气设备进行倒闸操作的原因通常有以下几种：设备维修、设备检修、故障处理、设备换位和维护等。
3.倒闸操作对象特性：不同的电气设备具有不同的特性和工作原理。
在进行倒闸操作之前，必须了解并掌握该设备的工作原理、操作方法以及相应的安全措施。
4.典型倒闸示意图：为了方便操作，一般会根据设备的连接关系和操作顺序绘制倒闸示意图。
倒闸示意图能够清晰地显示设备之间的连接和逻辑关系，为操作提供指导和参考。
5.倒闸操作步骤：电气设备的倒闸操作一般包括以下几个步骤：设备检查与准备、操作命令下达、操作执行、操作结果确认和设备复归等。
二、操作原则：1.安全原则：安全是进行电气设备倒闸操作的首要原则。
操作人员必须严格按照操作规程和安全操作流程进行操作，确保自身和他人的人身安全。
2.精确原则：倒闸操作必须准确无误，操作人员必须熟悉设备的工作原理和操作方法，并根据实际情况进行操作。
操作中应注意操作的顺序、速度和力度等，确保设备能够快速、准确地切换到目标位置。
3.规范原则：倒闸操作必须依据相关的操作规程和标准进行。
操作前应做好充分的准备工作，检查设备的工作状态、操作机构的灵活性、操作杆的完好性等，确保设备可以正常工作。
4.传导原则：倒闸操作必须按照一定的指令和流程进行。
操作人员应仔细听从现场指挥和操作指令，做到沟通顺畅、指挥准确，确保倒闸操作的同步性和一致性。
5.联锁原则：倒闸操作必须遵守联锁原则。
联锁装置可以确保不同设备之间的安全隔离，保证一次操作只能进行一次，防止误操作和事故的发生。
6.报告原则：倒闸操作完成后，操作人员应及时向上级报告操作结果和设备运行状态。
如果操作存在问题或设备存在异常，应及时采取相应的措施并向上级报告。
倒闸操作的基本原则
倒闸操作的基本原则
倒闸操作的基本原则为：
1、在拉、合闸时，必须用断路器接通或断开负荷电流及短路电流，绝对禁止用隔离开关切断负荷电流。
2、在合闸时，应先从电源测进行，
3、在拉闸时，应先从负荷侧进行，检查断路器确在断开位置，然后再拉开负荷侧隔离开关，较后拉电源侧隔离开关。
4、在倒母线时，隔离开关的拉合步骤是：先逐一合上需要转换至一组母线上的隔离开关，然后逐一拉开在另一组母线上的运行隔离开关，这样可以避免因合一隔离开关，拉另一隔离开关而容易造成的误操作事故。
5、在回路中未设置断路器时，可允许用隔离开关进行下列操作：A、拉合无故障的电压互感器和避雷器；B、拉合无故障的母线和直接连在母线上的设备的电容电流；C、拉合变压器中性点的接地开关，当当变压器中性点上接有消弧线圈时只有系统没有接地故障时才可进行；D、拉合励磁电流不超过2A的空载变压器及电容电流不超过5A的空载线路（10.5KV以下）；E、拉合10KV以下，70A以下的环路均衡电流，；F、利用等电位原理，可以拉合无阻抗的并联支路。
（断路器一定要在合闸位置，并将断路器直流操作电源保险取下，才可进行，否则万一在操作过程中断路器误跳闸，将会使隔离开关两端电压不相等，从而导致带负荷拉、合隔离开关事故）。

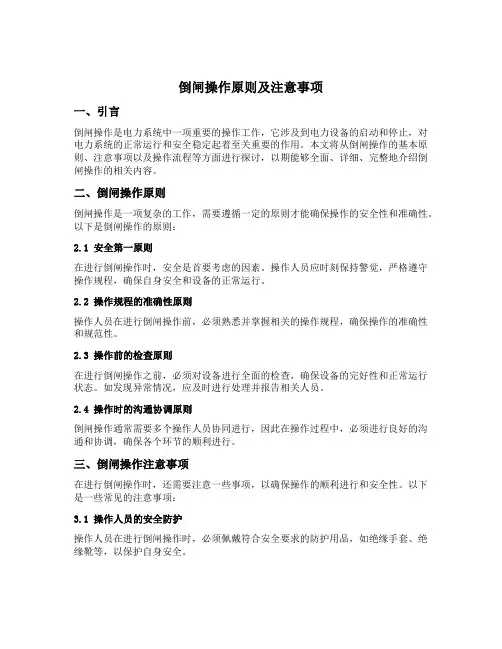

倒闸操作原则及注意事项
倒闸操作原则及注意事项一、引言倒闸操作是电力系统中一项重要的操作工作，它涉及到电力设备的启动和停止，对电力系统的正常运行和安全稳定起着至关重要的作用。
本文将从倒闸操作的基本原则、注意事项以及操作流程等方面进行探讨，以期能够全面、详细、完整地介绍倒闸操作的相关内容。
二、倒闸操作原则倒闸操作是一项复杂的工作，需要遵循一定的原则才能确保操作的安全性和准确性。
以下是倒闸操作的原则：2.1 安全第一原则在进行倒闸操作时，安全是首要考虑的因素。
操作人员应时刻保持警觉，严格遵守操作规程，确保自身安全和设备的正常运行。
2.2 操作规程的准确性原则操作人员在进行倒闸操作前，必须熟悉并掌握相关的操作规程，确保操作的准确性和规范性。
2.3 操作前的检查原则在进行倒闸操作之前，必须对设备进行全面的检查，确保设备的完好性和正常运行状态。
如发现异常情况，应及时进行处理并报告相关人员。
2.4 操作时的沟通协调原则倒闸操作通常需要多个操作人员协同进行，因此在操作过程中，必须进行良好的沟通和协调，确保各个环节的顺利进行。
三、倒闸操作注意事项在进行倒闸操作时，还需要注意一些事项，以确保操作的顺利进行和安全性。
以下是一些常见的注意事项：3.1 操作人员的安全防护操作人员在进行倒闸操作时，必须佩戴符合安全要求的防护用品，如绝缘手套、绝缘靴等，以保护自身安全。
3.2 操作人员的专业素质操作人员必须具备一定的电力知识和操作技能，熟悉设备的工作原理和操作规程，以保证操作的准确性和规范性。
3.3 操作时的环境条件倒闸操作需要在一定的环境条件下进行，如温度、湿度等。
操作人员应根据实际情况，选择合适的时间和环境条件进行操作。
3.4 操作设备的状态在进行倒闸操作之前，必须确保设备处于正常的工作状态，如电压、电流等。
如果设备存在异常情况，应及时进行处理。
四、倒闸操作流程倒闸操作的流程一般包括以下几个步骤：4.1 操作前的准备工作在进行倒闸操作之前，必须进行充分的准备工作，包括检查设备状态、了解操作规程、沟通协调等。
电气倒闸操作的基本原则是什么
电气倒闸操作的基本原则是什么道闸操作基本原则：1、停电拉闸操作，必须按照“断路器（开关）母线侧隔离开关（刀闸）”的顺序依次进行。
送电合闸操作应按与上述相反的顺序进行，严禁带负荷拉闸。
2、变压器两侧（或三侧）开关的操作顺序规定如下：停电时--先拉开负荷侧开关，后拉开电源侧开关，送电时--顺序与此相反。
（即不能带负载切断电源）。
3、单极隔离开关及跌落式开关的操作顺序规定如下：停电时--先拉开中相，后拉开两边相，送电时--顺序与此相反。
4、双回路母线供电的变电所，当出线开关由一段母线倒换至另一段母线供电时，应先断开待切换母线的电源侧负荷开关，再合母线联络开关。
5、操作中，应注意防止通过电压互感器二次返回的高压。
6、用高压隔离开关和跌落开关拉、合电气设备时，应按照产品说明书和试验数据确定的操作范围进行操作。
拓展资料：倒闸操作电气设备分为运行、备用（冷备用及热备用）、检修三种状态。
将设备由一种状态转变为另一种状态的过程叫倒闸，所进行的操作叫倒闸操作。
通过操作隔离开关、断路器以及挂、拆接地线将电气设备从一种状态转换为另一种状态或使系统改变了运行方式。
这种操作就叫倒闸操作。
倒闸操作必须执行操作票制和工作监护制。
组成编辑母线室——主母线、分支母线、母线连接相关设备等保护和仪表室——线路保护、测量相关设备等操作目的编辑1）设备检修2）事故、异常（缺陷）处理3）系统方式调整操作指令操作指令：逐项指令、综合指令和单项指令。
（1）逐项指令：涉及两个及以上单位的配合操作或需要根据前一项操作后对电网产生的影响才能决定下一项的操作。
（2）综合指令：不需要其它单位配合仅一个单位的单项或多项的操作。
操作定义将电气设备由一种状态向另一种状态转换所进行的操作。
参考链接：百度百科：倒闸操作。
倒闸操作的原则和方法
许将误合的隔离开关再拉开；发现误拉隔离开关时 ，不允许将误拉的隔离开关再重新合上。
7、运行人员应具备的基本知识 1）必须熟悉本所的一次设备，如本所的一次接线
方式，一次设备配备情况，一次设备的作用、结构、 原理、性能、特点、操作方法、使用注意事项以及设 备的位置、名称编号等。
5、电气运行中的“五防” （1） 防止带负荷拉、合隔离开关； （2） 防止带接地线合闸； （3） 防止带电挂接地线； （4） 防止误拉、误合断路器； （5） 防止误入带电间隔。
6、倒闸操作的原则 1）操作隔离开关时，断路器必须先断开。 2）设备送电前必须将有关继电保护加用，没有继
电保护或不能自动跳闸的断路器不准送电。 3）油断路器不允许带电压手动合闸，运行中的小
3、常见的倒闸操作 1）本所设备停电修、试 2）线路（或用户）停电修、试 3）相邻变电所的设备停电修、试 4）调整负荷（如限电拉闸等） 5）为经济运行或可靠运行而进行运行方
式的调整 6）ห้องสมุดไป่ตู้故或异常处理 7）新设备投入系统运行
4、倒闸操作的基本要求 1）操作中不得造成事故 2）尽量不影响或少影响对用户的供电 3）尽量不影响或少影响系统的正常运行 4）万一发生事故，影响的范围应尽量小
(2)挂地线时，操作人员必须戴绝缘手套，以免 受感应电(或静电)电压的伤害，条件许可时，应 尽量使用装有绝缘手柄的地线或以接地开关代替 接地线，以尽量减少操作人员与一次系统直接接 触的的机会，防止触电。
(3)所挂地线应与带电设备保持足够的安全距离。
(4)必须使用合格的接地线，其截面应满足要求， 且无断股，严禁将地线缠绕在设备上或将接地端 缠绕在接地体上。
倒闸操作规程
倒闸操作规程引言概述：倒闸操作是电力系统中一项重要的操作工作，它涉及到电力设备的开关操作，对电力系统的安全稳定运行起着关键作用。
本文将详细介绍倒闸操作规程，包括操作的基本原则、操作步骤、安全注意事项等。
一、倒闸操作的基本原则1.1 正确的判断条件：在进行倒闸操作之前，必须对电力系统进行全面的检查和分析，确保倒闸操作的必要性和可行性。
1.2 合理的操作时机：倒闸操作应该在电力系统运行状态稳定的情况下进行，避免对系统造成不必要的冲击。
1.3 严格的操作流程：倒闸操作必须按照规定的操作流程进行，确保操作的准确性和安全性。
二、倒闸操作的步骤2.1 倒闸前准备：在进行倒闸操作之前，必须进行充分的准备工作，包括查看倒闸装置的状态、检查操作设备的正常工作、确认操作人员的身份等。
2.2 倒闸操作：按照操作规程的要求，进行倒闸操作，包括操作开关、操作按钮等，确保倒闸过程的准确性。
2.3 倒闸后处理：倒闸操作完成后，需要对操作设备进行检查和维护，确保设备的正常运行。
同时，还需要对倒闸操作进行记录和报告，以备后续分析和参考。
三、倒闸操作的安全注意事项3.1 严格遵守操作规程：操作人员必须严格按照规定的操作规程进行倒闸操作，不得擅自修改或者忽略规程中的任何步骤。
3.2 注意操作设备的安全性：在进行倒闸操作时，必须确保操作设备的正常工作，如发现异常情况，应及时住手操作并进行检修。
3.3 防止误操作：倒闸操作是一项高风险的工作，操作人员必须保持高度的专注和警惕，避免因误操作导致事故的发生。
四、倒闸操作的常见问题及处理方法4.1 倒闸装置故障：如果在进行倒闸操作时发现倒闸装置故障，应即将住手操作，并通知相关维修人员进行处理。
4.2 电力系统异常：如果在进行倒闸操作时发现电力系统存在异常情况，如电压异常、电流过大等，应及时报告上级并采取相应的措施。
4.3 操作人员失误：如果在进行倒闸操作时发生操作人员的失误，应即将住手操作，并进行相应的纠正和培训。
配电室倒闸操作规程,安全操作规程
配电室倒闸操作规程,安全操作规程标题：配电室倒闸操作规程，安全操作规程引言概述：配电室是电力系统中非常重要的一个环节，倒闸操作是配电室中常见的操作之一。
为了确保电力系统的安全稳定运行，制定配电室倒闸操作规程是非常必要的。
本文将从配电室倒闸操作的基本原则、操作步骤、安全注意事项、应急处理和常见问题解决等方面进行详细介绍。
一、配电室倒闸操作的基本原则1.1 确保电力系统处于停电状态在进行倒闸操作之前，必须确保电力系统处于停电状态，避免因误操作导致电力系统发生故障。
1.2 确认倒闸操作的设备和路线在进行倒闸操作之前，要子细确认倒闸操作的设备和路线，确保操作的准确性和安全性。
1.3 严格按照操作规程进行操作倒闸操作是一项重要的工作，必须严格按照操作规程进行操作，不得擅自修改或者忽略任何步骤。
二、配电室倒闸操作的步骤2.1 检查倒闸设备的运行状态在进行倒闸操作之前，要先检查倒闸设备的运行状态，确保设备正常运行。
2.2 打开倒闸设备的操作盖板在确认倒闸设备正常后，需打开倒闸设备的操作盖板，准备进行倒闸操作。
2.3 操作倒闸设备进行倒闸根据操作规程，操作倒闸设备进行倒闸操作，确保操作的准确性和安全性。
三、配电室倒闸操作的安全注意事项3.1 穿戴好个人防护用具在进行倒闸操作时，必须穿戴好个人防护用具，确保操作人员的安全。
3.2 严格遵守操作规程在进行倒闸操作时，必须严格遵守操作规程，不得擅自修改或者忽略任何步骤，确保操作的安全性。
3.3 注意倒闸设备的工作环境在进行倒闸操作时，要注意倒闸设备的工作环境，确保操作的顺利进行。
四、配电室倒闸操作的应急处理4.1 发生异常情况时即将住手操作在进行倒闸操作时，如果发生异常情况，必须即将住手操作，并进行应急处理。
4.2 及时报告上级主管在发生异常情况时，要及时报告上级主管，协助处理问题，确保电力系统的安全运行。
4.3 完成应急处理后进行重新操作在应急处理完成后，必须进行重新操作，确保倒闸操作的顺利进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
简述倒闸操作的基本原则
倒闸操作是指在电力系统中,将电力设备的开关或断开操作从主电线路或母线上转移到其他电力设备或线路上的过程。
它是电力系统中非常重要的环节,直接关系到电力系统的稳定性和可靠性。
以下是倒闸操作的基本原则:
1. 安全性原则:倒闸操作必须遵循安全性原则,以确保操作人员的安全,以
及对设备的安全进行评估。
在操作之前,必须对操作进行详细的安全评估,并对操作人员进行培训,以确保他们具备必要的技能和知识。
2. 操作顺序原则:在倒闸操作中,必须按照操作顺序进行,以确保所有操作
都在正确的位置上进行,并且所有设备或线路都在安全的情况下进行操作。
3. 操作控制原则:在倒闸操作中,必须使用适当的控制设备,包括开关、按钮、信号灯等,以监控操作过程并确保操作的准确性和安全性。
4. 操作记录原则:在倒闸操作中,必须记录操作过程和结果,以便进行故障
分析和设备维护。
操作记录必须清晰、准确、完整,并且可以被访问和验证。
5. 设备保护原则:在倒闸操作中,必须保护设备,包括电力设备、开关、电缆等,以防止它们受到损坏或损坏。
倒闸操作的基本原则是安全和可靠性。
在操作之前,必须进行详细的安全评估,并对操作人员进行培训。
在操作过程中,必须遵循操作顺序原则,使用适当的控制设备,并记录操作过程和结果。
最后,必须保护设备,以确保它们不会受到损坏。
