多级离心泵结构
多级离心泵的结构
多级离心泵：功用特点与结构分析多级离心泵是一种常见的离心泵类型，它由多个离心叶轮和几个
导向叶片构成，每个叶轮和导向叶片组合形成一个级别。
多级离心泵
适用于高扬程、中小流量场合，其故障率较低，效率较高，使用寿命
较长等优点。
一、结构组成
1.叶轮：叶轮是离心泵中转换水能的元件。
多级离心泵中由多个
叶轮组合成不同级数，其叶片数量和角度大小会在不同级别产生变化。
2.导向叶片：导向叶片是多级离心泵中控制流量方向和调节进出
口压力的重要部件，在泵内安装在叶轮之间。
3.泵壳：泵壳是多级离心泵的主体部件之一，由前壳体和后壳体
组成，在泵的安装和维修时都是非常重要的部件。
二、工作原理
多级离心泵主要通过叶轮的高速旋转产生离心力，将液体加速向
外运动，然后由导向叶片来转变流向，将高速液体变成高压液体并送出。
三、应用领域
多级离心泵适用于高层建筑、城市供水、农田灌溉、工业循环水
等领域，其高扬程和高效率的特点使其广受欢迎。
同时，在化工、制
药及油田开采等行业也有广泛应用。
四、建议选择
在选择多级离心泵时，应根据具体工况选择泵的扬程、流量、材质、密封方式和马力等参数。
同时，在购买前应该注意检查泵的质量、噪音和温度，避免潜在故障的发生。
多级离心泵基础结构
12
3
45
6
平衡部分
平衡盘法平衡轴向力的
原理
平衡盘装中，与轴
一起旋转的称为平衡盘
，固定在泵壳上静止不
动的称为平衡环。高压
液体，经过平衡盘与平
衡环之间的轴向间隙进
入平衡室，再经过平衡
平衡盘法平衡装置示意图 1.平衡管；2.平衡室；3.平衡盘头 ；4.平衡盘；5.泵轴；6.尾盖
管进入泵的进口。
二、多级离心泵结构
三、多级离心泵的操作规程
（三）多级离心泵的安全操作规程 3.停泵 （1）在停车前应先关闭压力表和真空表阀门，再将排水阀关闭； （2）切断电源； （3）待泵冷却后，关闭吸入阀、冷却水、机械密封冲洗水等； （4）放尽泵内液体，以防在寒冷季节结冰，冻裂泵体； （5）做好清洁工作。
三、多级离心泵的操作规程
响声等，如发现异常应立即处理；
三、多级离心泵的操作规程
（三）多级离心泵的安全操作规程 （3）应定期进行维修保养，压力表每半年校验一次； （4）保持泵及周围场地整洁，及时处理跑、冒、滴、漏；泵在运转过程中严禁触及或擦拭转动部件。检修时，如
果泵体及管道内存有有毒或腐蚀性化学物料，检修人员应佩戴必要的防护用品，设法放净泵内物料并进行冲洗达 到安全检修条件后，方可进行修理；
四、多级离心泵的拆卸
（一）多级离心式水泵的拆卸 2.分段式多级离心泵的拆卸顺序与方法 ①将泵与系统分离 ②拆卸机座螺栓 ③拆卸轴承 ④拆卸轴封 ⑤拆卸平衡盘
四、多级离心泵的拆卸
（一）多级离心式水泵的拆卸 2.分段式多级离心泵的拆卸顺序与方法 ⑥长杆螺栓的拆卸
四、多级离心泵的拆卸
（一）多级离心式水泵的拆卸 2.分段式多级离心泵的拆卸顺序与方法 ⑦拆卸尾段蜗壳 ⑧拆卸尾段叶轮 ⑨拆卸中段 ⑩拆卸中段和首段
离心泵的结构知识
恒位油杯原理 下图为恒位油杯正常工作状 态，理论设计上工作油位点 和设计油位是相同的，恒位 油杯内初始油量一般保持在 整个油杯的2/3处。恒位油 杯内液面高于轴承箱体内液 面并能保持一定高度的液位， 是由于连通器的原理，油杯 内气体压力小于外界大气压 力。
七、离心泵的主要零部件
恒位油杯原理 右图为恒位油杯补油状态图。 当轴承箱体内的润滑油由于各 种原因而损耗后，箱体内油位 下降，由于连通器原理，恒位 油杯斜面处的油位降低到工作 油位点以下，导致恒位油杯内 油液的压力平衡被破坏，润滑 油从恒位油杯内流出并进入轴 承箱体，外界气体在大气压力 作用下通过斜面的上端进入恒 位油杯，直到润滑油液面恢复 到工作油位点时，补油结束。
1、泵座 泵座上有与底板或基础固定用的法兰孔。在泵 壳的底部设有放水螺孔。 2、轴承箱 轴承的作用是对泵轴进行支撑，实质是能够 承担径向载荷。也可以理解为它是用来固定轴 的，使轴只能实现转动，而控制其轴向和径向 的移动。 轴承箱则用来固定轴承，同时作为装载轴承 润滑油的容器。
七、离ቤተ መጻሕፍቲ ባይዱ泵的主要零部件
泵轴轴承润滑 离心泵大部分采用滚动轴承，而滚动轴承的元件(滚 动体、内外圈滚道及保持器)之间并非都是纯滚动的。 由于在外负荷作用下零件产生弹性变形，除个别点外， 接触面上均有相对滑动。滚动轴承各元件接触面积小， 单位面积压力往往很大，如果润滑不良，元件很容易 胶合，或因摩擦升温过高，引起滚动体回火，使轴承 失效，所以轴承时刻都要处于油膜的涂覆之中。 在油槽润滑中，轴承部分浸在油中，油浸润高度以没 过轴承底的50％为宜。如果超过50％，过量的油涡流 会使油温上升，油温升高会加速润滑荆的氧化，从而 降低润滑性能；如果低于50％，则油对轴承的冲洗作 用降低，润滑效果不好。

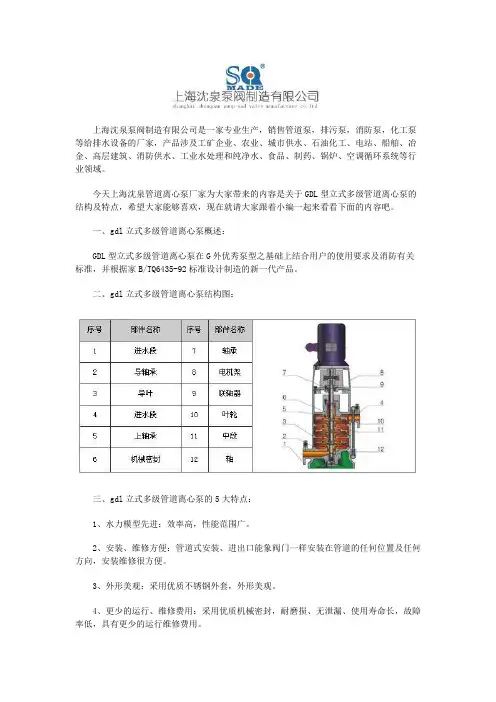

gdl立式多级管道离心泵结构图及5大特点
上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
今天上海沈泉管道离心泵厂家为大家带来的内容是关于GDL型立式多级管道离心泵的结构及特点，希望大家能够喜欢，现在就请大家跟着小编一起来看看下面的内容吧。
一、gdl立式多级管道离心泵概述：
GDL型立式多级管道离心泵在G外优秀泵型之基础上结合用户的使用要求及消防有关标准，并根据家B/TQ6435-92标准设计制造的新一代产品。
二、gdl立式多级管道离心泵结构图：
三、gdl立式多级管道离心泵的5大特点：
1、水力模型先进：效率高，性能范围广。
2、安装、维修方便：管道式安装、进出口能象阀门一样安装在管道的任何位置及任何方向，安装维修很方便。
3、外形美观：采用优质不锈钢外套，外形美观。
4、更少的运行、维修费用：采用优质机械密封，耐磨损、无泄漏、使用寿命长，故障率低，具有更少的运行维修费用。
5、独特部件、降低噪音：独特的水力部件设计，良好的过流性能，Z大地减少流动噪音。
6、立式结构，占地面积小。
四、gdl立式多级管道离心泵用途：
广泛应用于高压运行系统中冷热清水的循环和增压、高层建筑多台泵并联供水、消防、锅炉给水和冷却水系统及各种冲洗液的输送等。
好了，以上内容由上海沈泉泵阀制造有限公司为大家提供，希望能够对大家有所帮助。
多级离心泵的结构
多级离心泵的结构
多级离心泵的结构 多级离心泵的结构如何？多级离心泵为分段型多级泵，在垂直于泵轴的方向上，泵壳划分为抽吸壳（进水段），排放壳（出水段）和级壳（中段）。
这些泵体通过四个坚实的长螺栓彼此相连，而各级壳体接合用O形圈完全密封。
泵轴表面所有与水接触的部分覆盖着轴套和叶轮平衡圆盘。
为了使水连续不断顺利地通过叶轮流出，叶轮都以相同的方向通过轴键与泵轴配合在一起。
操作过程中，所有由叶轮产生的轴向力都通过平衡圆盘相互完全抵消，而圆盘保持与垫片一个大约0.1mm的缝隙转动。
泵由电动机经联轴器直接驱动。
长沙中联泵业多级泵选型：GDL多级管道泵 QDL不锈钢多级泵 GC锅炉给水泵。
中球泵业推荐产品：自平衡多级泵ISG单级单吸离心泵 ISW卧式管道离心泵。
多级离心泵的结构图_多级离心泵工作原理
多级离心泵的结构图，多级离心泵工作原理从总体上看，多级离心泵是若干个叶轮安装在同一泵轴上，叶轮的外侧是液体导流装置及泵壳。
然而，如何将叶轮组安装在泵体内或者从泵体内取出呢?无外乎两个办法，一个是将泵体及导流装置沿泵轴的轴线水平剖分，使其成为上下两部份，这叫水平剖分式多级离心泵;另一个办法是将泵体及液体导流装置沿泵轴方向在叶轮之间以垂直于泵轴的平面剖切成若干个段，这叫分段式多级离心泵。
图3 1水平剖分式多级离心泵结构图1泵盏,2泵体,3轴承体;4-轴套;5—叶轮;6泵轴;7一轴头油泵下面分别对水平剖分式和分段式多级离心泵的结构加以介绍。
1水平剖分式多级离心泵的结构图3 1所示为水平剖分式多级离心泵结构图。
这种泵采用蜗壳形泵体，每一个叶轮的外围都有相应的蜗室，相当于将几个单级蜗壳泵装在同一根轴上串联工作，所以又叫蜗壳式多级泵。
由于泵体是水平剖分式, 吸入口和排出口都直接铸在泵体上，检修时很方便，只需把泵盖取下，即可暴露整个转子，在检修转子时，需将整个转子吊出时，不必拆卸连接管路。
这种泵的叶轮通常为偶数对称布置，大部份轴向力得到平衡，于是不需要安装轴向平衡装置。
水平剖分式多级泵流量范围为450 ~ 1500m7h，最高扬程可达1800mHzO。
由于叶轮对称布置，泵壳内有交叉流道，如图3 2所示，所以它比同性能的分段式多级泵体积大，铸造工艺复杂，泵盖和泵体的定位要求高，在压力较高时，泵盖和泵体的结合面密封难度大。
2.分段式多级离心泵的结构在压力较高时，通常采用多级离心泵。
这种泵是一种垂直剖分多级泵，它有—个前段、一个尾段和若干个中段组成，用四个长杆螺栓连接为一个整体。
安装在泵轴上的叶轮的个数就代表离心泵的级数，中段的每一个叶轮配一个导轮，导轮的作用基本上同蜗壳相同，主要是将动能转化为静压能。
叶轮普通为单吸的，吸人口都朝向一个方向。
为了平衡轴向力，在末段后面装有平衡盘，并用平衡管和前段进口相连通。
其转子在工作过程中可以沿轴向摆布窜动，靠平衡盘的推力平衡叶轮组的轴向力，将转子维持在平衡位置附近。
卧式多级离心泵
卧式多级离心泵引言卧式多级离心泵是一种常见的工业设备，广泛应用于供水、排水、冷却循环和工业流程等领域。
它具有高效、节能、可靠性强等优点，因此在各个行业中得到了广泛的应用。
本文将对卧式多级离心泵的工作原理、结构特点、应用领域以及维护保养进行详细介绍。
一、工作原理卧式多级离心泵是一种通过叶轮和壳体之间运动的工作介质的动能转变为压力能的设备。
它由多个级别的叶轮和泵壳组成。
当泵的电机启动时，叶轮开始旋转，然后通过离心力将工作介质推出泵出口，从而实现了液体的输送。
在每个级别的叶轮中，液体被压缩，从而增加了泵的扬程和压力。
卧式多级离心泵一般采用平衡或反平衡式结构，以保证泵的稳定运行。
二、结构特点1. 泵壳：卧式多级离心泵的泵壳通常采用铸铁、不锈钢等材料制成，以保证泵的耐腐蚀性和耐用性。
同时，泵壳具有合理的结构设计，以减少泵内的水力损失和能耗。
2. 叶轮：卧式多级离心泵的叶轮一般采用叶片数目多、叶片形状合理的设计，以提高泵的效率和扬程。
叶轮的材质可以根据工作介质的特性进行选择，一般包括不锈钢、铸铁、铜合金等。
3. 机械密封：卧式多级离心泵通常采用机械密封来保证泵的密封性。
机械密封通常包括固定环、活动环、填料和密封润滑液等部分。
它们的合理选择和使用能够有效地防止泵内液体泄漏。
4. 电机：卧式多级离心泵的电机一般采用低噪音、高效率的设计，并且具有过热保护和防水性能等特点。
合适的电机能够提高泵的运行效率和稳定性。
三、应用领域卧式多级离心泵广泛应用于供水、排水、冷却循环和各种工业流程等领域。
具体的应用包括但不限于以下几个方面：1. 给水系统：卧式多级离心泵在城市给水系统中起到重要的作用。
它们能够将水从水源地抽送至各个供水站点，满足城市的日常用水需求。
2. 冷却循环：卧式多级离心泵在冷却循环系统中用于循环冷却介质，从而保持设备和工艺的稳定性。
例如，核电站、石油化工厂等都需要大量的冷却水进行循环。
3. 工业流程：卧式多级离心泵在各种工业流程中用于输送液体介质。
离心泵内部结构及特点(图文)
离心泵内部结构及特点离心泵较其他类型泵有很多优点，如：离心泵具有流量均匀、运转平稳、振动小、转速高、设备安装和维护费用低、适用范围广（包括流量、扬程及对介质性质的适应性）。
因此离心泵是工业生产中应用极为广泛的一种泵。
一、离心泵构造离心泵一般由电动机带动，在启动泵前，泵体及吸入管路内充满液体。
当叶轮高速旋转时，叶轮带动叶片间的液体一道旋转，由于离心力的作用，液体从叶轮中心被甩向叶轮外缘（流速可增大至15～25m/s），动能也随之增加。
当液体进入泵壳后，由于蜗壳形泵壳中的流道逐渐扩大，液体流速逐渐降低，一部分动能转变为静压能，于是液体以较高的压强沿排出口流出。
与此同时，叶轮中心处由于液体被甩出而形成一定的真空，而液面处的压强Pa比叶轮中心处要高，因此，吸入管路的液体在压差作用下进入泵内。
叶轮不停旋转，液体也连续不断的被吸入和压出。
由于离心泵之所以能够输送液体，主要靠离心力的作用，故称为离心泵。
二、离心泵的分类（1）、按工作叶轮数目来分类1、单级泵：即在泵轴上只有一个叶轮。
2、多级泵：即在泵轴上有两个或两个以上的叶轮。
单级离心泵多级离心泵（2）、按工作压力来分类低压泵、中压泵、高压泵低压离心泵中压离心泵高压离心泵（3）、按叶轮进水方式来分类1、单侧进水式泵：又叫单吸泵，即叶轮上只有一个进水口；2、双侧进水式泵：又叫双吸泵，即叶轮两侧都有一个进水口。
单侧进水式泵双侧进水式泵（4）、按泵轴位置来分类1、卧式泵：泵轴位于水平位置。
2、立式泵：泵轴位于垂直位置。
卧式泵立式泵三、离心泵的基本构造单级单吸式离心泵特点：单级单吸式离心泵工作可靠，结构简单，易于制造加工，维护保养方便，适应性强，是广泛应用的一种离心泵。
泵的一端在托架内用轴承支撑，装有叶轮的另一端悬臂伸出托架之外。
按泵体与泵盖的剖分位置不同，又可分为前开式和后开式两种结构。
后开式泵的优点在于检修时，只要将托架止口螺母松开就可以将托架连同叶轮一起取出，不必要拆卸泵的进、排液管路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
D型泵系多级离心泵
一、概述
D型泵系多级、节段式离心清水泵，适用于矿山、工厂及城市给水、排水用。
供输送不含固体颗粒及磨料。
不含悬浮物的清水，或物理化学性质类似于清水的其它液体。
被输送液体温度在-20℃~80℃。
二、型号说明
1）例150D30X5
150—泵吸入口直径（mm）
D—多级、节段式离心清水泵
30—单级扬程为30m
5—泵级数为5级
2）例D280-43X5
D—多级、节段式离心清水泵
280—泵的流量（m3/h）
43—单级扬程为43m
5—泵级数为5级
三、结构说明
1、泵壳体部分
泵壳体部分主要由轴承、前段、中段、后段、导叶等用螺栓联接成整体，
前段吸入口中线呈水平线，后段吐出口中线与水平垂直。
2、转子部分
转子部分主要由轴承及安装在轴上的叶轮、轴套、平衡盘等零件组成。
轴上零件用平键和轴套螺母紧固使之与轴成为一体。
整个转子由两端轴承支承在泵壳体上，转子部分的叶轮数目是根据泵的级数而定。
3、轴承部分
本D型泵轴承有滑动轴承和滚动轴承两种，按型号不同而定，均不承受轴向力。
泵在运行中应当允许转子部分在泵壳体中轴向游动，不能采用向心轴承。
4、泵的密封
泵的前段、中段、后段之间密封面均采用二硫化钼润滑脂密封，转子部分与固定部分之间靠密封环、导叶套、填料密封，当密封环和导叶套的磨损程度已影响泵的工作和性能时应予及时更换。
5、平衡机构
平衡机构由平衡环、平衡盘、平衡套等组成，平衡机构用于平衡泵的轴向力。
在下述操作程序中，请注意“警告”、“小心”、“注意”标记词，这些词旨在强调人身安全和恰当的操作方法及维修方面的重点，其词义解释如下：
警告：操作程序、习惯等若违背，可能引起人身伤亡事故
小心：操作程序、习惯等若违背，可能引起对设备的损坏
注意：操作程序、条件等应引起高度重视
四、到货检查
到货后，应立即对设备进行验收，因装运引起的任何缺陷应立即报告给承运人。
说明书文本和其它部件（如电机）的说明书及装箱单应存放在一个安全方便的地方以供随时参考。
五、泵的装配和拆卸
1、泵的装配本D型泵装配质量的好坏直接影响泵能否正常运行，并影响泵的使用寿命和性能参数；影响机组的振动和噪音，装配中应注意以下几点：
a、固定部分各零件组合后的同心度靠零件制造精度和装配质量来保证，应保证零件的加工精度和表面粗糙度，不允许碰、划伤。
作密封剂用的二硫化钼应干净。
紧固用的螺钉、螺栓应当受力均匀。
b、叶轮出口流道与导叶进口流道的对中性是依靠各零件的轴向尺寸来保证。
流道对中性的好坏直接影响泵的性能，故泵的尺寸不能随意调整。
c、泵装配完毕后，未装填料前，用手转动泵转子，检查泵转子在壳体内旋转是否灵活，轴向窜动是否达到规定要求。
d、上述检查符合要求后，在泵两端轴封处加入填料，注意填料环在填料室中的相对位置。
2、泵的拆卸
a、拆卸要与装配相反的顺序进行，拆卸时应严格保护零件的制造精度不受
损伤。
b、拆卸穿杆时应当先将各中段用垫垫起，以免各中段止口松动后下沉将轴压弯。
六、泵的安装
本D型泵安装时除满足一般安装技术要求外，还应当注意以下几点：
1、电机与水泵组合安装时，应当将泵联轴器端的轴向外拉出，并再留2-3mm端面间隙值，以保证泵和电机两联轴器之间的轴向间隙值。
注意：确定底板调平，设备水平度良好后再进行灌浆
小心：为使安装成功，联轴器调整必须正确，挠性联轴器不能补偿任何明显的失调。
失调可能引起快速的磨损、噪音、振动和对设备的损坏。
因此，联轴器必须在所给限度内调整。
小心：必须采取措施支撑泵的进出口管道，防止泵进出口负荷过大
2、泵与电机轴的中心线应在同一水平直线上。
3、泵只能承受自身内力，不能承受任何外力。
七、泵的起动、运行、停车
(一)起动：
警告：为了操作者的安全起见，请勿超越泵铭牌的条件进行操作，以免危及设备和操作人员的安全。
为保证操作和维修泵及其它动作的顺利进行，请参考说明书进行。
1、泵起动前应先盘动转子，检查转子是否灵活。
2、检查电机转向是否与泵的转向一致。
3、关闭泵出口闸阀、压力表旋塞，用输送的液体或真空系统排除吸入管和泵体内的空气（严禁空车启动运行）。
4、检查泵与电机联接螺栓的松紧度和泵周围的安全情况，使泵处于准备起动状态。
警告：在装好联轴器护罩后，设备才能操作，忽略该点会引起人员伤亡。
5、起动泵，待泵运转正常后，打开压力表旋塞，慢慢开启出口闸阀，按出口压力表读数控制泵给定的扬程。
(二)运行：
1、本D型泵靠内平衡机构平衡轴向力，平衡装置有平衡液体流出，平衡液体由平衡水管接至吸入段或在平衡室处设置一短管，平衡液体经短管流向泵外，为保证泵正常运行，平衡水管决对不允许堵塞。
2、本D型泵滚动轴承均无冷却装置，轴承温升变化反映了泵的装配质量，轴承温升不得高于环境温度35℃，最高温度不应高于75℃。
警告：对未适当润滑的设备进行操作，可能引起轴承发热、断裂、泵的堵转和设备的损坏，并使操作人员受到人身伤害。
3、本D型泵转子在运行中存在一定的轴向游动，应保证电机和水泵两联轴器端面间的间隙值。
4、泵在运行期间应当定期检查叶轮、密封环、导叶套、平衡盘、轴套的磨损情况，磨损量过大应当及时更换。
警告：请勿尝试在旋转机械附近进行维修、保养或清理，否则会危及操作人员人身安全。
5、用户应根据具体情况订出较详细的操作规程。
(三)停车：停车前应当先关压力表旋塞，再慢慢关闭出口闸阀，待出口闸阀关闭完毕后才能停电机。
八、泵可能发生的故障及解决方法
故障原因解决
1、水泵不吸水；压力表及真空表的指针剧烈跳动注入水泵的水不够；水泵或仪表漏气再往水泵内注水；拧紧或堵塞漏气出
2、水泵不吸水，真空表显示高度真空底阀没有打开或已堵塞；吸水阻力太大；吸水高度太大而超过允许值校正或更换底阀；清洗或更换吸水管；降低吸水高度
3、看压力表水泵出水处有压力，而水泵仍不出水出水管阻力太大；旋转方向不对；叶轮淤塞；水泵转速不够检查或缩短出水管；改变电机转向；清洗叶轮；增加水泵轴的转速
4、流量低于预计水泵淤塞；密封环磨损过多；转速不够清洗水泵及管道；更换密封环；增加水泵轴的转速
5、水泵消耗的功率过大填料压盖过紧；叶轮磨损；水泵供水量增加拧
松填料压盖或将填料取出打方；更换叶轮；调节闸阀降低流量
6、水泵在工作过程中出现异常声音，流量下降直到不出水；平衡装置早期磨损闸阀开得太大；吸水管阻力太大；在吸水处有空气渗入；吸水高度过大；所输送液体温度过高调节闸阀以降低流量；检查吸水管道；检查底阀；减少吸水高度；拧紧或堵塞漏水处；降低液体温度
7、水泵振动泵轴与电机轴线不在同一条中心线上把水泵和电机的轴中心线对准
8轴承过热没有油或油脏；水泵轴与电机轴不在一条中心线上注油或换油；把轴中心线对准。
