信号隔离安全栅与信号隔离器的区别
信号隔离器的工作原理及功能是什么
信号隔离器的工作原理及功能是什么？1.工作原理：首先将变送器或仪表的信号，通过半导体器件调制变换，然后通过光感或磁感器件进行隔离转换，然后再进行解调变换回隔离前原信号，同时对隔离后信号的供电电源进行隔离处理。
保证变换后的信号、电源、地之间绝对独立。
2.功能：一：保护下级的控制回路。
二：消弱环境噪声对测试电路的影响。
三：抑制公共接地、变频器、电磁阀及不明脉冲对设备的干扰；同时对下级设备具有限压、额流的功能是变送器、仪表、变频器、电磁阀PLC/DCS输入输出及通讯接口的忠实防护。
DIN系列导轨结构，易于安装，可有效的隔离：输入、输出和电源及大地之间的电位。
能够克服变频器噪声及各种高低频脉动干扰。
信号隔离器的主要类型有哪些？1.隔离器：工业生产中为增加仪表负载能力并保证连接同一信号的仪表之间互不干扰，提高电气安全性能。
需要将输入的电压、电流或频率、电阻等信号进行采集、放大、运算、和进行抗干扰处理后，再输出隔离的电流和电压信号，安全的送给二次仪表或plc\dcs使用。
2.配电器：工业现场一般需要采用两线制传输方式，既要为变送器等一次仪表提供24V配电电源，同时又要对输入的电流信号进行采集、放大、运算、和进行抗干扰处理后，再输出隔离的电流和电压信号，供后面的二次仪表或其它仪表使用。
3.安全栅：一些特殊的工业现场（如燃气公司和化工厂）不但需要两线制传输，既提供配电电源又有信号隔离功能，同时还需要具有安全火花防爆的性能，可靠地遏制电源功率、防止电源、信号及地之间的点火，限流、降压双重限制信号及电源回路，把进入危险场所的能量限制在安全定额范围内。
信号隔离器安装维护应注意哪些事项？由于生产厂家不同，对隔离器的生产工艺、接线定义也不都相同，但使用场合基本相同，所以对产品的防护要求及维护基本相同。
1． 使用前应详细阅读说明书。
2． 作为信号隔离使用时，应将输入端串入环路电路中，输出端接取样回路。
3． 作为隔离配电使用时，应将输入端串入电源电路中，输出端接变送器。
信号隔离器与隔离式安全栅的区别之处
信号隔离器与隔离式安全栅的区别之处在工业自动化控制系统中，信号隔离器和隔离式安全栅是常用的两种电路隔离装置。
它们的作用都是将高电平信号转换成低电平信号并隔离，从而在保证电路安全的前提下减小电气干扰和提高信号的可靠性。
但是，它们之间还存在着一些区别。
1. 基本原理不同信号隔离器是一种被动电路隔离装置，其基本原理是利用光电耦合器、变压器等被动元器件传输信号，并通过磁隔离、电容耦合等方式实现电路的隔离。
这种隔离器不需要外部电源供电，只需要在输入端和输出端分别接地即可。
隔离式安全栅则是一种主动电路隔离装置，其基本原理是利用中继磁场、电容耦合等被动元器件传输信号，并通过内置的供电模块将输入电源转换成输出电源。
这种隔离器需要外部电源供电，同时也需要在接地处加上可靠地接地线。
2. 隔离效果不同信号隔离器的隔离效果主要依靠于其内部被动元器件的传输特性，因此只能实现基本的电气隔离，对于噪声的过滤和抑制能力相对较弱。
隔离式安全栅则具有更为稳定的隔离效果和更强的电气抑制和过滤能力。
它的高速隔离使得其能够对噪声和电气干扰进行更加有效的过滤，从而降低了电路的干扰程度。
3. 输出信号不同由于信号隔离器是被动的隔离器，在输出端只能输出信号的原始值，并没有经过任何处理或变换。
因此，输出信号的类型和电平与输入信号相同。
隔离式安全栅则可以在输出端对信号进行处理，例如将一个高电平转换成低电平、将模拟量信号转换成数字信号等等。
此外，由于隔离式安全栅具有内置的电源转换功能，因此输出信号的电平和类型可以随实际应用场景进行调整和设计。
4. 安全性能不同隔离式安全栅具有更高的安全性能，其主要体现在以下三个方面：首先，在隔离式安全栅内部，输入端和输出端间使用的是不同的电源，因此在输入端被攻击时，隔离式安全栅的输出端不会受到影响，从而保证了输出端的安全和可靠性。
其次，在一些机电设备的控制中，为了保证人员的安全，需要将高电压区和低电压区进行分离。
在这种情况下，隔离式安全栅可以提供可靠的隔离和保护。
信号隔离模块与安全栅
订货须知
1、参照选型举例，正确规范书写订货型号代码。 举例1 输入：1路、2路 变送器 4mA～20mA 输出：1路 4mA～20mA；2路 4mA～20mA 订货代码为: KL-F044-PPAA 举例2 输入：1路、2路 变送器 4mA～20mA 输出：1路 4mA～20mA；2路 1V～5V 订货代码为：KL-F044-PPA1
输入通道 输入信号 4mA～20mA(带配电)… ……………………… P
输出通道 信号输出 4mA～20mA……… A… 1V～5V… ………… 1 0mA～20mA……… B… 0V～5V… ………… 2 0mA～10mA……… C… 0V～10V…………… 3 指定电流量程…… Z… 指定电压量程……… 9
信号隔离器
KL-F系列隔离器
外形及尺寸
（俯视）
安装方式
（正前视）
（右前视）
导轨 垂直安装示意图
KL-F系列隔离器通用技术规格
KL—F 系列信号隔离器是本公司在成功开发 FBE 系列隔离 式安全栅基础上，开发的适合于非防爆领域应用，连接于工业现场仪 表与控制室之间并给予现场仪表配电、信号隔离、信号转换、信号分 配、信号处理等功能的关联设备。旨在提高工业生产过程自动控制系 统的抗干扰能力，保证系统的稳定性和可靠性。
信号隔离器
现场电源配电信号输入隔离器
描 述
现场电源（配电）信号隔离器，是向现场的变送器提供隔离的电 源电压，并将变送器产生的4m A～20m A信号经本隔离器转换成所需 的直流信号至控制系统或其它智能仪表。 本隔离器需要独立供电，供电电源－输入回路－输出回路之间电 磁隔离。

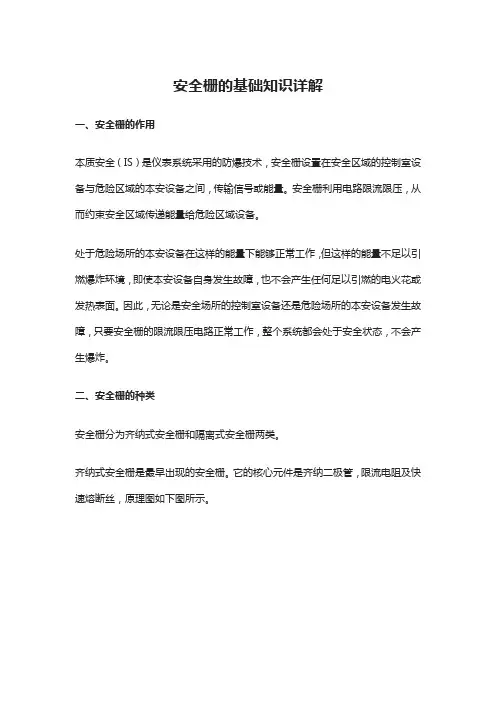

安全栅的基础知识详解
安全栅的基础知识详解一、安全栅的作用本质安全（IS）是仪表系统采用的防爆技术，安全栅设置在安全区域的控制室设备与危险区域的本安设备之间，传输信号或能量。
安全栅利用电路限流限压，从而约束安全区域传递能量给危险区域设备。
处于危险场所的本安设备在这样的能量下能够正常工作，但这样的能量不足以引燃爆炸环境，即使本安设备自身发生故障，也不会产生任何足以引燃的电火花或发热表面。
因此，无论是安全场所的控制室设备还是危险场所的本安设备发生故障，只要安全栅的限流限压电路正常工作，整个系统都会处于安全状态，不会产生爆炸。
二、安全栅的种类安全栅分为齐纳式安全栅和隔离式安全栅两类。
齐纳式安全栅是最早出现的安全栅。
它的核心元件是齐纳二极管，限流电阻及快速熔断丝，原理图如下图所示。
齐纳式安全栅原理图齐纳管电流简单，在现场使用时容易出现系统电源波动、干扰，导致设备损坏，并且由于其需要本安接地，因此在实际应用中较少。
隔离式安全栅不仅能够限压限流，还能电流隔离。
隔离室安全栅主要由限能单元、信号及电源隔离单元、信号处理单元组成。
隔离式安全栅原理图与齐纳式安全栅相比，隔离式安全栅在性能上大大优于齐纳式安全栅：①采取三方隔离方式，不需使用隔离式仪表；②降低危险区的仪表要求，现场不需使用隔离式仪表；③运行过程中稳定性和抗干扰能力大大增强，使整个系统的可靠性大幅提高；④有强大的信号处理能力，可以接受并处理多种信号，例如热电偶、热电阻、频率等信号；⑤为同一信号源的两台设备提供两路相互隔离的信号，并且两设备信号无干扰，同时所连接设备互相之间的电气安全绝缘性能也有所提高。
1.齐纳式安全栅齐纳式安全栅的核心元件为齐纳二极管，限流电阻及快速熔断丝。
它的原理简单、电路实现容易，价格低廉，但因由于其自身原理的缺陷使其应用中的可靠性受到很大影响，并限制了其应用范围，其原因如下：（1）安装位置必须有非常可靠的接地系统，并且该齐纳式安全栅的接地电阻必须小于1Ω，否则便失去防爆安全保护性能，显然这样的要求是十分苛刻并在实际工程应用中难以保证。
隔离变压器和控制变压器及信号隔离器与信号隔离安全栅的定义
隔离变压器和控制变压器及信号隔离器与信号隔离安全栅的定义第一部分
隔离变压器和控制变压器
一、两者的定义
控制变压器是根据电器设备需要的电压和电流高低,把它们控制在一个需要的使用范围之内。
控制变压器与普通变压器的区别：普通变压器主要是改变电压，控制变压器是传递信号的。
隔离变压器是指输入绕组与输出绕组带电气隔离的变压器，隔离变压器用以避免偶然同时触及带电体，变压器的隔离是隔离原副边绕线圈各自的电流。
隔离变压器一般（但并非全部）是指1：1的变压器。
由于次级线圈不和大地相连，次级任一根线与大地之间没有电位差（即两根线无零、火之分，任意一根对人体都不会形成闭合回路），使用安全。
常用作维修电源。
二、两者的区别
（一）、用途不同
控制变压器是作为电气控制回路的供电电源使用的，目的是为了满足不同用电电气元件的电压需求。
隔离变压器的作用：
1、将变压器两端不同电压或要求的需要传送的电压信号，经过隔离变压器隔离传送，使该变压器两端不同的电压不会相互干扰或影响，例如某些可控硅或IGBT电路的驱动线圈；
2、需要不同阻抗匹配的，如某些音响功率放大器；
3、为了人身安全，如行灯变压器。
（二）、作用不同。
隔离式安全栅的工作原理
隔离式安全栅的工作原理
隔离式安全栅是一种常用于工业自动化领域的安全设备，用于保护人员和设备免受危险区域的伤害。
它采用光电原理来监测和控制安全区域的进入，一旦检测到人员或物体进入危险区域，会触发相应的安全控制系统，从而停止危险设备的运行，保证人员和设备的安全。
隔离式安全栅的工作原理可以概括为以下几个步骤：
1. 发射器和接收器对射：隔离式安全栅由一对发射器和接收器组成，它们通常安装在危险区域的两侧。
发射器会发出一束红外光束，而接收器会接收这束光束。
2. 接收器检测光束：接收器会持续地接收来自发射器发出的光束。
如果有任何障碍物（如人员或物体）进入危险区域，部分或全部光束将被障碍物所遮挡，这个事件将被接收器所检测到。
3. 检测信号传输：一旦接收器检测到光束被遮挡的信号，它会将这个事件转化为一个电信号，并通过电缆将这个信号传输给安全控制系统。
4. 安全控制系统检测信号：安全控制系统通过一个专门的接收模块来接收并解析电信号。
一旦接收到来自隔离式安全栅的信号，它会判定为有人员或物体进入危险区域。
5. 安全控制系统采取措施：一旦安全控制系统确认有人员或物体进入危险区域，它将会触发相应的安全控制措施。
可能的措施包括停止危险设备运行、发出警报或通知相关监控人员。
总结起来，隔离式安全栅的工作原理可以概括为通过光电原理监测并控制危险区域的进入。
通过发射红外光束和接收器接收光束，它可以检测到人员或物体进入危险区域，并通过传输信号给安全控制系统触发相应的安全控制措施，从而保证人员和设备的安全。
安全栅的基础知识详解
安全栅的基础知识详解目录一、安全栅概述 (2)二、安全栅的分类 (2)1. 物理安全栅 (4)2. 逻辑安全栅 (5)三、安全栅的功能特点 (6)1. 防护功能 (7)2. 控制功能 (9)3. 报警功能 (9)四、安全栅基础知识详解 (11)1. 安全栅的构成 (12)2. 安全栅的工作原理 (13)3. 安全栅的安装与配置 (14)五、安全栅的应用场景 (15)1. 网络安全领域的应用 (16)2. 数据安全领域的应用 (18)3. 物联网领域的应用 (19)六、安全栅的发展趋势与挑战 (20)1. 安全栅的发展趋势 (21)2. 安全栅面临的挑战与应对策略 (23)七、安全栅的选型与维护 (24)1. 选型指南 (25)2. 维护保养方法 (26)八、安全栅法律法规及合规性 (28)1. 相关法律法规介绍 (29)2. 合规性建议与注意事项 (30)九、案例分析与实践应用 (31)1. 成功案例介绍与分析 (33)2. 实践应用中的注意事项与经验分享 (34)十、总结与展望 (35)一、安全栅概述安全栅是一种用于工业自动化领域的设备，其主要功能是确保在危险环境中工作的设备的安全性。
它通过隔离、转换和限制电流、电压和频率等参数，将潜在的危险能量降到最低，从而保护操作人员和周围环境免受伤害。
安全栅按照工作原理和应用场景的不同，可以分为多种类型，如气体安全栅、液体安全栅、电磁屏蔽安全栅等。
这些安全栅通常由输入电路、隔离电路、限流限压电路、信号处理电路和保护电路等部分组成。
在工业自动化系统中，安全栅扮演着至关重要的角色。
它能够确保控制系统与危险环境之间的有效隔离，防止因误操作或设备故障导致的事故发生。
安全栅还可以提供必要的信号处理和保护功能，以确保控制系统在各种恶劣环境下都能稳定、可靠地运行。
安全栅作为一种重要的工业安全设备，为工业自动化系统的安全、高效运行提供了有力保障。
了解和掌握安全栅的基础知识对于从事工业自动化领域工作的人员来说具有重要意义。
安全栅原理及使用介绍
拨片开关位于安全 栅背面，安全栅输 出可以通过DIP开 关设置。
25
KFD2-UT2-Ex1特性
单通道隔离安全栅 24伏直流电源（电源轨） 输入值：热电偶，热电阻，或电压 电流输出4~20mA 有源和无源模式可选 PACTware进行组态 在线故障监测
3
齐纳式安全栅
安全栅有齐纳式和隔离式。
齐纳式安全栅的核心元件 为齐纳二极管，限流电阻 及快速熔断丝。
电路中采用快速熔断器、 限流电阻或限压二极管以 对输入的电能量进行限制， 从而保证输出到危险区的 能量。
4
齐纳安全栅，其主要构成元件是齐纳管，也叫稳压二极管。 但齐纳二极管只能把电压值控制住，那么构成电能的第二 要素的电流由电阻元件控制，具备一定功率承受能力的电 阻在这里充当了限流的作用，使安全栅输向危险区域的电 流始终控制在一个允许的范围内，从而达到了本安。
单通道隔离栅 24V DC供电（电源轨） 输入可接2线和3线智能变送器和2线智能电流源 输出4~20mA （KFD2-STC4-Ex1为单入单出
KFD2-STC4-Ex1.2O一入两出）
30
功能详述
该安全栅应用于本安场合。 在危险区域的设备供应2线和3线智能变送器，也可以
11
本安系统除了要选择合适的安全栅外，使用的时候 要注意以下几个方面： 第一，要注意线缆和现场设备的容抗和感抗，本安 防爆是系统防爆，除了安全栅需要达到所需的防爆等 级外，线缆和现场设备的蓄能也是一个关键问题。特 别是在参量认证替代系统认证后，工程商尤其要注意 这个问题。 第二，要注意本安接地，齐纳安全栅需要本安接地， 接地电阻应小于1。 第三，本安线缆与非本安线缆应分开敷设在不同的 线槽里。并应有明显标识。 第四，更换时应注意断电。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
信号隔离安全栅与信号隔离器的区别
一、定义
1、信号隔离器（isolator ）：一般指弱电系统中的信号隔离器，既保护下级信号系统不受上级系统影响和干扰。
2、信号隔离安全栅（safety barrier）：接在本质安全电路和非本质安全电路之
间。
将供给本质安全电路的电压或电流限制在一定安全范围内的装置。
安全栅是一种统称，分为齐纳式安全栅和隔离式安全栅，隔离式安全栅简称隔离栅。
金湖英普瑞电子设备有限公司主营产品有：隔离安全栅，信号隔离器，信号隔离配电器，直流信号隔离器,开关量信号安全栅，电流变送器。
同时代理日本横河EJA变送器，横河AXF 电磁流量计，横河DY涡街流量计，罗斯蒙特3051系列变送器,罗斯蒙特248系列温度变送器，罗斯蒙特475手操器。
二、工作原理
1、信号隔离器工作原理：首先将变送器或仪表的信号，通过半导体器件调制变换，然后通过光感或磁感器件进行隔离转换，然后再进行解调变换回隔离前原信号，同时对隔离后信号的供电电源进行隔离处理。
保证变换后的信号、电源、地之间绝对独立。
2、齐纳式安全栅的工作原理
安全栅的主要功能就是限制安全场所的危险能量进入危险场所，及限制送往危险场所的电压和电流。
齐纳管Z用于限制电压。
当回路电压接近安全限压值时，齐纳管导通，使齐纳管两端的电压始终保持在安全限压值以下。
电阻R用于限制电流。
当电压被限制后，适当选择电阻值，可将回路电流限制在安全限流值以下。
保险丝F的作用是防止因齐纳管被长时间流过的大电流烧断而导致回路限压失效。
当超过安全限压值的电压加在回路上时，齐纳管导通，如果没有保险丝，流经齐纳管的电流将无限上升，最终烧断齐纳管，使回路失去限压。
为确保回路限压安全，保险丝的熔断速度要比齐纳管可能被烧断的速度快十倍。
采用图一所示的三冗余齐纳管的安全栅基本限能电路结构，能够确保安全栅在正常工作、一个故障点和两个故障点时均能将安全栅的输出能量限制在安全参数规定的范围之内，从而满足ia级本质安全电路的要求。
3、隔离式信号隔离安全栅的工作原理
与齐纳安全栅相比，隔离式安全栅除具有限压与限流的作用之外，还带有电流隔离的功能。
隔离栅通常由回路限能单元、电流隔离单元和信号处理单元三部分组成，基本功能电路如图二所示。
回路限能单元为安全栅的核心
部分。
此外，辅助有用于驱动现场仪表的回路供电电路和用于仪表信号采集的检测电路。
信号处理单元则根据安全栅的功能要求进行信号处理
三、功能与优点
1、信号隔离器功能：a保护下级的控制回路；b：消弱环境噪声对测试电路的影响；c：抑制公共接地、变频器、电磁阀及不明脉冲对设备的干扰；同时对下级设备具有限压、额流的功能是变送器、仪表、变频器、电磁阀、PLC/DCS输入输出及通讯接口的忠实防护。
2、隔离式安全栅：采用了将输入、输出以及电源三方之间相互电气隔离的电路结构，同时符合本安型限制能量的要求。
与齐纳式安全相比，虽然价格较贵，但它性能上的突出优点却为用户应用带来了更大的受益：
1.由于采用了三方隔离方式，因此无需系统接地线路，给设计及现场施工带来极大方便。
2.对危险区的仪表要求大幅度降低，现场无需采用隔离式的仪表。
3.由于信号线路无需共地，使得检测和控制回路信号的稳定性和抗干扰能力大大增强，从而提高了整个系统的可靠性。
4.隔离式安全栅具备更强的输入信号处理能力，能够接受并处理热电偶、热电阻、频率等信号，这是齐纳式安全栅所无法做到的。
5.隔离式安全栅可输出两路相互隔离的信号，以提供给使用同一信号源的两台设备使用，并保证两设备信号不互相干扰，同时提高所连接设备相互之间的电气安全绝缘性能。
因此，对比齐纳式和隔离式安全栅的特点和性能后可以看出，隔离式安全栅有着突出的优点和更为广泛用途，虽然其价格略高于齐纳式安全栅，但从设计、施工安装、调试及维护成本来考虑，其综合成本可能反而低于齐纳式安全栅。
在要求较高的工程现场几乎无一例外地采用了隔离式安全栅作为主要本安防爆仪表，隔离式安全栅已逐渐取代了齐纳式安全栅，在安全防爆领域得到了日益广泛的应用。
