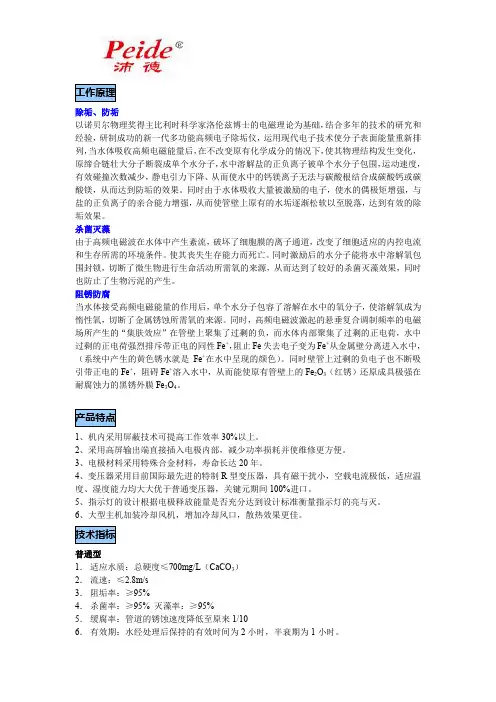

电子除垢器技术解析
除垢、防垢以诺贝尔物理奖得主比利时科学家洛伦兹博士的电磁理论为基础，结合多年的技术的研究和经验，研制成功的新一代多功能高频电子除垢仪，运用现代电子技术使分子表面能量重新排列，当水体吸收高频电磁能量后，在不改变原有化学成分的情况下，使其物理结构发生变化，原缔合链壮大分子断裂成单个水分子，水中溶解盐的正负离子被单个水分子包围，运动速度，有效碰撞次数减少，静电引力下降、从而使水中的钙镁离子无法与碳酸根结合成碳酸钙或碳酸镁，从而达到防垢的效果。
同时由于水体吸收大量被激励的电子，使水的偶极矩增强，与盐的正负离子的亲合能力增强，从而使管壁上原有的水垢逐渐松软以至脱落，达到有效的除垢效果。
杀菌灭藻由于高频电磁波在水体中产生紊流，破坏了细胞膜的离子通道，改变了细胞适应的内控电流和生存所需的环境条件。
使其丧失生存能力而死亡。
同时激励后的水分子能将水中溶解氧包围封锁，切断了微生物进行生命活动所需氧的来源，从而达到了较好的杀菌灭藻效果，同时也防止了生物污泥的产生。
阻锈防腐当水体接受高频电磁能量的作用后，单个水分子包容了溶解在水中的氧分子，使溶解氧成为惰性氧，切断了金属锈蚀所需氧的来源。
同时，高频电磁波激起的悬垂复合调制频率的电磁场所产生的“集肤效应”在管壁上聚集了过剩的负，而水体内部聚集了过剩的正电荷，水中过剩的正电荷强烈排斥带正电的同性Fe+，阻止Fe失去电子变为Fe+从金属壁分离进入水中，（系统中产生的黄色锈水就是Fe+在水中呈现的颜色）。
同时壁管上过剩的负电子也不断吸引带正电的Fe+，阻碍Fe+溶入水中，从而能使原有管壁上的Fe2O3（红锈）还原成具极强在耐腐蚀力的黑锈外膜Fe3O4。
1、机内采用屏蔽技术可提高工作效率30%以上。
2、采用高屏输出端直接插入电极内部，减少功率损耗并使维修更方便。
3、电极材料采用特殊合金材料，寿命长达20年。
4、变压器采用目前国际最先进的特制R型变压器，具有磁干扰小，空载电流极低，适应温度、湿度能力均大大优于普通变压器，关键元期间100%进口。

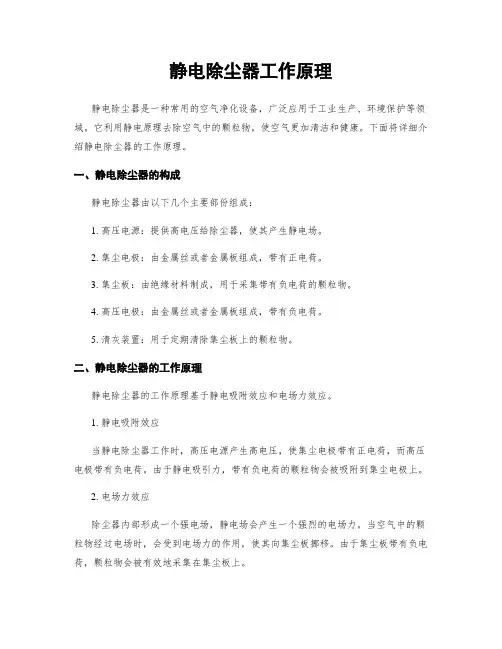

静电除尘器工作原理
静电除尘器工作原理静电除尘器是一种常用的空气净化设备，广泛应用于工业生产、环境保护等领域。
它利用静电原理去除空气中的颗粒物，使空气更加清洁和健康。
下面将详细介绍静电除尘器的工作原理。
一、静电除尘器的构成静电除尘器由以下几个主要部份组成：1. 高压电源：提供高电压给除尘器，使其产生静电场。
2. 集尘电极：由金属丝或者金属板组成，带有正电荷。
3. 集尘板：由绝缘材料制成，用于采集带有负电荷的颗粒物。
4. 高压电极：由金属丝或者金属板组成，带有负电荷。
5. 清灰装置：用于定期清除集尘板上的颗粒物。
二、静电除尘器的工作原理静电除尘器的工作原理基于静电吸附效应和电场力效应。
1. 静电吸附效应当静电除尘器工作时，高压电源产生高电压，使集尘电极带有正电荷，而高压电极带有负电荷。
由于静电吸引力，带有负电荷的颗粒物会被吸附到集尘电极上。
2. 电场力效应除尘器内部形成一个强电场，静电场会产生一个强烈的电场力。
当空气中的颗粒物经过电场时，会受到电场力的作用，使其向集尘板挪移。
由于集尘板带有负电荷，颗粒物会被有效地采集在集尘板上。
3. 清灰装置随着时间的推移，集尘板上会积累大量的颗粒物，影响除尘器的工作效果。
因此，静电除尘器通常配备有清灰装置。
清灰装置可以通过机械或者气流的方式将颗粒物从集尘板上清除，使其恢复到清洁的状态。
三、静电除尘器的优势静电除尘器具有以下几个显著的优势：1. 高效除尘：静电除尘器能够有效地去除空气中的颗粒物，其除尘效率可达到99%以上。
2. 低能耗：静电除尘器的能耗相对较低，可以节省能源和运行成本。
3. 长寿命：静电除尘器的集尘板和电极材料耐用性强，寿命长，使用寿命可达数年。
4. 无二次污染：静电除尘器无需使用滤芯等耗材，避免了滤芯阻塞和更换带来的二次污染问题。
5. 适合范围广：静电除尘器适合于各种颗粒物的处理，包括烟尘、粉尘、细菌等。
四、静电除尘器的应用领域静电除尘器广泛应用于以下领域：1. 工业生产：静电除尘器可用于金属加工、化工、电子等行业的废气处理，净化工作环境。
静电离子棒水处理方法介绍
静电离子棒水处理方法介绍上海煦普电气有限公司高压静电离子水处理器简称离子棒水处理器，是水处理领域中的一种环保、节能增效的新兴先进技术的水处理设备。
在欧美、日本等发达国家已被广泛应用。
九十年代初期引入我国，在工业冷却循环水、中央空调和锅炉等领域取得了很好的效果，取代了化学水处理，被喻为水处理方法的一次技术更新。
用途：闭式或敞式工业循环水系统，中央空调冷却循环水、冷媒水系统、热水和取暖锅炉系统等。
功能：防垢、除垢、杀菌灭藻、防腐、除锈工作原理：由于水分子H2O其氢原子与氧原子的位置是不对称的，因而水分子具有极性（一般称偶极子），当水分子受到高压静电场作用时，水分子将定向呈链状整齐排列，水中溶解盐离子被水偶极子群所包围不能自由活动，且由于产生离子和双极子与容器壁的引力差d1防垢：离子棒水处理器通过?DC8500V高压静电场的直接作用，改变水分子的电子结构，水偶极子将水中阴、阳离子包围，并按正负顺序呈链状整齐排列，使之不能自由运动，水中所含阳离子不致趋向器壁，阻止钙、镁离子在器壁上形成水垢，从而达到防垢的目的。
除垢：由于静电的作用，在结垢系统中能破坏垢分子间的电子结合力，改变晶体结构，促使硬垢疏松，并且会增大水偶极子的偶极距，增强其与盐类离子的水合能力，从而提高水垢的溶解速率，使已经产生的水垢能逐渐剥蚀、脱落，从而达到除垢的目的。
杀菌灭藻：离子棒水处理器产生一定量的活性氧如O2-、?OH、H2O2，这些活性氧能破坏生物细胞的离子通道，改变细菌和藻类生存的生物场，影响细菌生理代谢，从而起到杀菌灭藻作用。
防腐：活性氧对无垢系统中的金属表面能产生一层微薄氧化膜防止腐蚀。
除锈：锈垢是水垢的一种，所以也能除锈，另外由于活性氧的作用对金属管表面能产生一层氧化膜起到了防止生锈。
技术参数：产品型号输入电压输出电压电耗适用管经电缆长度工作温度工作压力XP-A AC220 V50Hz ?DC8500V ?10W Ф150以下 2.8M 1?-99? ?1.6Mpa XP-B AC220 V50Hz ?DC8500V ?10W Ф150以上 2.8M 1?-99? ?1.6Mpa使用寿命：?10年处理水量：水质总硬度?1000mg/L(CaCO3)时，敞开式循环水170 m3/H，封闭式循环水340 m3/H，大流量循环系统可使用数根。
磁场、超声场、高压静电场抑垢阻垢研究进展
磁场、超声场、高压静电场抑垢阻垢研究进展目录一、内容概述 (2)二、磁场抑垢阻垢研究 (3)1. 磁场对水中钙镁离子作用机制 (4)1.1 磁场影响水分子结构 (5)1.2 磁场对钙镁离子分布影响 (6)2. 磁场处理技术与方法 (8)2.1 静态磁场处理 (9)2.2 动态磁场处理 (10)2.3 复合磁场处理 (11)三、超声场抑垢阻垢研究 (12)1. 超声场作用机理 (13)1.1 超声波振动效应 (15)1.2 超声波空化效应 (16)1.3 超声波化学效应 (17)2. 超声场处理技术与方法 (18)2.1 单频超声处理 (19)2.2 多频超声处理 (20)2.3 超声联合其他技术处理 (21)四、高压静电场抑垢阻垢研究 (22)1. 高压静电场作用机制 (23)1.1 电场对水中离子分布影响 (24)1.2 电场诱导结晶作用 (25)2. 高压静电场处理技术与方法 (26)2.1 直接高压静电场处理 (28)2.2 脉冲高压静电场处理 (29)2.3 电场联合其他技术处理 (30)五、各种方法比较与综合分析 (31)一、内容概述本文主要探讨了磁场、超声场及高压静电场在抑制和阻止水垢形成方面的研究进展。
水垢问题在许多工业领域如冷却水系统、锅炉和热交换器等中普遍存在，严重影响设备的运行效率和寿命。
寻求有效的抑垢阻垢技术具有重要的实际意义，物理场技术，特别是磁场、超声场和高压静电场的应用，为这一问题的解决提供了新的思路和方法。
磁场作为一种非侵入性的物理手段，在抑垢阻垢领域具有广泛的应用前景。
磁场可以通过改变水分子结构，影响水中的离子分布和迁移，从而达到抑制垢盐沉积的目的。
磁场还能促进水体的对流和混合，有利于减缓水垢的形成。
超声场技术通过产生超声波，利用其特有的声场效应对水质产生影响。
超声波可以有效地打破水中的微小气泡和悬浮颗粒，使其不易聚集形成水垢。
超声波还能改变水的物理化学性质，如降低水的表面张力，增加水的溶解能力，从而抑制水垢的形成。
CFB锅炉静电除尘器节能优化
CFB锅炉静电除尘器节能优化1、概述镇海炼化分公司公用工程部Ⅱ电站共有2台220t/h循环流化床锅炉（简称CFB），燃料为石油焦，采用干式静电除尘器＋脱硫塔水洗除尘，粉尘外排控制＜20mg/m3。
每台静电除尘器配置3个电场，采用6kV供电，设计除尘效率99.40%，烟气处理量240000m3/h，运行温度150℃，电除尘器进、出口压力降≤200Pa，本体漏风率≤2%。
锅炉正常运行期间，静电除尘器3个电场均投入运行，2台锅炉电除尘共6个电场，单个电场运行额定功率60kW，总运行额定功率高达360kW。
为积极响应国家“节能减排”要求和实施中国石化集团公司“能效倍增”计划，经过与电除尘器专业厂家技术交流，目前镇海炼化分公司公用工程部Ⅱ电站电除尘通过工艺调整优化，在不影响除尘效果的条件下，对各电场进行降电压运行，达到了节电的目的，取得了较好的经济效益。
2、静电除尘器工作原理及设备结构2.1静电除尘器工作原理锅炉尾部烟道出来的烟气通过电除尘器主体结构时，使烟尘带上正电荷，然后烟气进入多层阳极板的电除尘器通道，带正电荷的烟尘与阴极线的相互吸附作用，使烟气中的颗粒烟尘吸附在阳极板上，通过振打机构定时敲击阳极板，一定厚度的烟尘在自重和振动的双重作用下落至除尘器下灰斗中，通过飞灰仓泵输送至相应的飞灰库，达到清除烟气中烟尘的目的，以确保外排粉尘浓度达标排放。
2.2静电除尘器电气设备结构电除尘器电气部分由高压直流电源（包括控制系统）和低压控制系统组成。
高压直流电源部分包括高压整流变压器、自动控制柜和电抗器，能灵敏地随电场烟气条件的变化，自动调整电场电压，能根据电流反馈信号调整电场火花频率，使其工作在最佳状态，达到最佳除尘效果。
低压控制系统主要包括阴、阳极振打程序控制等。
阳极系统是由阳极悬持装置、阳极板和撞击杆等组成，阳极板为收尘极。
由若干块阳极板组成的阳极排平面应具有较好的刚性，保证其平面度在规定的范围内，以保证阴、阳极间距的极限偏差。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
静电场防垢除垢节能技术
鞍山市博鑫科技有限公司
静电场防垢除垢节能技术
1、概述：
在冶金钢铁行业中，水的大量使用并且水溶液在换热设备进行热
交换过程中，由于水份不断蒸发，在溶质浓度增加的同时，溶解于溶液中的杂质的浓度不断增加，当杂质浓度超过它本身的溶解度而达到饱和状态时便会生成沉淀物析出，这些沉淀物有的成微粒浮于溶液中，大部分则附着于换热设备表面上而形成积垢。
积垢是一种导热能力很低的物质，为了清除积垢，就必须停止正常生产，对换热设备进行清洗，不可避免地使生产能力下降。
换热设备结垢不仅影响热能利用和生产的正常运转，而且会增加生产成本。
锅炉受热面的结垢会恶化传热过程，降低锅炉效率，严重的还会导致锅炉爆炸事故。
为了防除积垢，人们采用了多种方法，目前普遍采用化学法或化学与机械相结合的防除积垢措施，此法对设备腐蚀性强，且消耗高，劳动强度大，辅助时间长，操作麻烦，污染介质与环境。
后来采用高压喷射法清除积垢，也只是治标不治本，仍存在劳动强度大，操作不安全，设备摩损等弊病。
2、静电场处理水的工作原理：
20世纪90年代初，国外报道了有关静电场处理水的理论，是当今世界水处理领域的最新成果，是一项高新技术，尽管在我国也是处于刚起步阶段，但目前已取得较好的效果。
静电场水处理器主要由静电棒、高压静电发生器等组成。
它的工作电源为220V工频电源，功率为7～10W，可调，产生的7500～12000V 高压静电输送到静电棒上，从而在水中产生高压静电场，使水分子排列结构发生变化，产生防垢、除垢、杀菌、灭藻的效果。
其具体工作原理是：
水溶液经过静电场、电磁场、微电流处理后水的化学结构虽不发生变化，但某些物理性质如电导率、溶解氧、凝滞力、表面张力等都会发生变化，这种水被称为离子水。
与普通水相比极性增强，处于更高的能量状态，离子水中的多数水分子由普通的链状变成单个游离状态，这种状态下的水分子可以包围在溶液中正负离子周围，有效阻挡钙、镁离子与酸根离子的结合，从根本上消除用水设备中的水垢的生长环境，起到防垢、除垢的作用。
由于水分子中氧离子的电负性大于氢离子，氧离子带负电荷，氢离子带正电荷，共用电子对偏向氧离子。
所以，水分子是一个极性分子，在静电学中称之为电偶极子。
从静电场理论和实验可知，在电场极化下，每个水分子都将受到力矩的作用，使水分子电矩转向外电场方向，将定向地按正负极顺序一致整齐排列。
/////////////////////////////////////////////////////////////////
O
2
////////////////////////////////////////////////////////////////////管壁
当水中含有钙镁离子和其它重金属盐离子时，在静电场作用下，
这些离子将被水偶极子所包围，也按一定的规律整齐排列，使之不能自由运动，隔离了溶解的钙镁离子与设备及管网的接触，从而达到了阻垢防垢的目的。
特别指出的是：因水分子是极性分子，是电偶极子，通过电场的作用使水分子的偶极距增加，改变了水的整体结构，增加了盐类的溶解度。
消退流动液体（循环水）离开电场再靠近器壁时，由于电偶极子的正端距器壁更近，据库仑定律，引力与距离成反比。
所以，电偶极子的正极比盐类离子更容易吸附在器壁上，从而防止水垢的产生。
经静电场处理后的水，含有微量的臭氧，它的氧化性很强，能起杀菌灭藻的作用，可替代氯气净水，在金属表面氧化后形成一种保护膜，有一定的防腐蚀效果，对已有的水垢，能破坏分子间的结合力，从而促进硬垢变松，最后脱落，增加传热、制冷效果。
减小管道阻力，从而可节约能源，延长设备运行时间，降低设备事故，减少维护量。
另外，对闭路循环水来说，随着天气变化和系统中热量的散发，有一部分水要蒸发，只要使再补给的生水通过静电棒产生的电场即可，不必担心产生新的水垢。
随着时间的推移和新水的加入，钙镁离子及重金属盐离子的浓度会越来越高，因循环水都要经过静电场，随着离子浓度的增加，会形成絮状物和不在管道内循环，可在主管道上适当分流一部分水进行过滤，然后又返回水池，这样循环过滤，从而便水质稳定。
对过滤器一般半月反冲洗半小时就可满足要求，在实际使用过程中，静电场水垢处理器收到了比预期还要好的效果，在电场中形成的偶极团，离开电场150M后还保持原状，完全控制了水换热
设备中的不垢沉积。
不但如此，以前沉积的水垢也会陆续大片剥下来。
3、结语：
静电场水垢处理器有广泛的实用价值。
与原有软化系统相比，它具有体积小、操作简单、安装方便等特点，在冶金钢铁行业中有十分广阔使用前景。
