实验一机体组与曲柄连杆机构的拆装
实习一机体组与曲柄连杆机构的拆装
一、目的要求
通过对曲柄连杆机构与机体零件的观察，要求学生初步掌握发动机的基本工作原理，熟悉曲柄连杆机构和机体零件的组成、功用、相互联系及结构特点。
二、设备、仪器和工具
1、485或495柴油机一台；
2、汽油机一台；
3、各种类型的曲柄连杆总成或部件和零件；
4、拆装工具一套；
5、相关挂图一套；
三、拆装观察要点
1、进一步熟悉、解剖发动机总体结构，复习四冲程和两冲程发动机工作原理。
2、搞清各零件的名称、功用、结构特点和相互关系。
并分析曲柄连杆机构运动的规律和受力情况与典型磨损的关系。
注意柴油机与汽油机零件的结构特点。
（1）机体、缸套、缸盖、缸垫、曲轴箱等零件的总体布置，不同型号与缸鼓的发动机上同名零件结构的特点与差异。
（2）常用燃烧室的结构特点。
（3）活塞连杆组的组成、功用、型式和结构特点。
（4）活塞与活塞销：气缸的配合、活塞销、连杆小头、活塞销座之间的固定方位。
（5）不同型号发动机活塞环的类型、数量和断面形状。
（6）单缸与多缸曲轴的结构特点，各部分的作用和平衡的实现，轴向移动及限制方法、曲轴减振器的作用及安装位置。
（7）轴承的结构特点、定位方法和固紧的要求。
（8）曲轴与飞轮的连接方法、飞轮上各记号的意义、曲轴与其轴瓦的配合。
（9）曲轴箱通气孔的作用、位置和构造。
（10）不同机体结构型式的特点：缸套安装要求
3、了解拆装曲柄连杆机构的要求
（1）缸盖螺栓的松紧次序。
（2）哪些零件不可互换。
（3）安装活塞销的方法和要求。
（4）轴承螺栓拧紧的要求。
（5）活塞环的安装方法、位置及环槽的配合要求。
四、拆装方法及步骤
活塞连杆组拆装操作步骤及工作要点
1、活塞连杆组的拆卸
（1）转动曲轴将准备拆卸的连杆对应的活塞转到下止点。
见图1-42.
（2）拆卸连杆螺母，取下连杆轴承盖，并按顺序放好。
见图1-43.
（3）用橡胶锤或手锤木柄推出活塞连杆组（应事先刮去气缸上的台阶，以免损坏活塞环），注意不要硬撬、硬敲，以免损伤气缸。
见图1-44.
（4）取出活塞连杆组后，应将连杆轴承盖、螺栓、螺母按原位装回，并注意连杆的装配标记。
标记应朝向皮带盘，活塞、连杆和连杆轴承盖上打上对应缸号。
2、活塞连杆组的分解
（1）用活塞环装卸钳拆下活塞环，观察活塞环上的标记，“TOP”朝向活塞顶。
见图1-45.
（2）将活塞连杆组浸入60℃热水中，并在热状态下拆下活塞销和活塞。
3、活塞连杆组的装合
（1）活塞连杆组的检验；
①活塞椭圆度的检验。
许多活塞都制成椭圆形，其短轴在活塞销方向上。
活塞椭
圆度的检验，应在椭圆度检验仪上进行。
椭圆度的值是0.40；见图1-46.
②活塞环的检验。
用厚薄规检查活塞环与环槽的侧隙：新装时侧隙为0.02~0.05mm，
达到0.15mm时必须更换；再用厚薄规检查活塞环与环槽的端隙：将活塞环垂直压进气缸，使其离气缸顶面 1.5mm，新环：第一道气环为0.03~0.45mm，第二道气环为
0.25~0.40mm，油环为0.25~0.50mm，磨损极限值为1.0mm。
见图1-47.
（2）彻底清洗各零件，并用压缩空气吹干净。
（3）活塞销是全浮式，即活塞销和连杆铜套及活塞销座之间均为间隙配合。
活塞销与销座装配时有点紧，可以把活塞在水中加热到60℃（即略比手烫，但长时间接触也不觉得烫手），此时用拇指应可压入。
否则即为部件配合不符合要求。
（4）装上活塞销锁环（锁环与活塞销端面应有0.15mm的间隙，以满足活塞销和活塞热胀冷缩的需要）。
（5）安装活塞环。
第一道环是矩形环，第二道环是锥形环，第三道是油环（组合环），要用活塞环装卸钳依次装好。
注意：“TOP”朝向活塞顶。
4、将活塞连杆组件装入气缸
（1）将第1缸曲柄转到下止点位置，取第1缸的活塞连杆总成，在瓦片、活塞环处加注少许机油，转动各环使润滑油进入环槽，并检验各环开口是否处于规定方位。
（2）用夹具收紧各环，按活塞顶箭头方向将活塞连杆总成从气缸顶部放入缸筒，用手引导连杆使其对准曲轴轴颈，用木锤柄将活塞推入。
见图1-48,。
（3）取第1缸的连杆轴承盖（带有轴瓦），使标记朝前装在连杆上，并按规定力矩交替拧紧连杆螺母，拧紧力矩：M9×1：45Nm，M8×1：30Nm。
见图1-49.
（4）依同样方法，将其余各缸活塞连杆组件装入相应气缸。
注：M8×1的连杆螺栓为预应力螺栓，在按规定力矩拧紧连杆螺母时，连杆螺栓在弹性变形范围内被拉长，螺栓和螺母之间有较大而稳定的摩擦力，所以螺母不需要放松装置。
但在修理过程中一旦拆过连杆螺母，就必须换。
（一）注意事项
（1）拆卸、安装活塞时一定要注意各缸记号，若无记号必须做标记。
（2）安装活塞销时要用专用工具或加热到60℃进行。
（3）活塞销挡圈开口要与活塞销孔的缺口错开。
（4）3道环的开口要错开。
（二）曲轴的拆装操作步骤及工作要点
1、曲轴飞轮组的拆卸
（1）将气缸体倒置在工作台上，拆卸中间轴密封凸缘。
（2）拆卸缸体前端中间轴密封凸缘中的油封，装配时必须更换。
（3）拆卸中间轴，拆卸皮带盘端曲轴油封，拆卸前油封凸缘及衬垫。
（4）旋出飞轮固定螺栓，从曲轴凸缘上拆下飞轮。
（5）拆下曲轴主轴承盖筋骨螺栓，不能一次全部拧松，必须分次从两端到中间逐步
拧松。
（6）抬下曲轴，再将轴承盖及垫片按原位装回，并将固定螺栓拧入少许。
注意：推力轴承的定位及开口的安装方向，轴瓦不能互换。
2、曲轴飞轮组的装配
（1）将经过清洗和擦拭干净的曲轴、飞轮、选配及修配好的轴承、轴承盖等零件依次摆放整齐，准备装配。
（2）将曲轴安装在缸体上。
在第3道主轴颈两侧安装半圆止推垫片，其开口必须朝向曲轴。
定位半圆止推垫片装于轴承盖上（注意：轴承盖按1~5序号安装，不得装错和装反。
1、2、4、5道曲轴瓦，只有装在缸体上的轴瓦有油槽，装在瓦盖上的无油槽；但第3道轴瓦两片均有油槽）；从中间轴承盖向左右对称紧固螺栓。
见图1-50.
（3）安装曲轴前后油封和油封座，安装飞轮和滚针轴承，新换飞轮时，还应在飞轮“0”标记（1、4缸上止点记号）附近打印上点火正时记号。
变速器输入端外端的滚针轴承安装时标记朝外（朝后），外端距曲轴后端面1.5mm。
见图1-51.
（4）检验曲轴的轴向间隙。
检验时，先用撬棍将曲轴撬挤向一端，再用厚薄规在止推轴承处测量曲柄与止推垫片之间的间隙。
新装配时间隙值为0.07mm，磨损极限为0.25mm。
如曲轴轴向间隙过大，应更换止推轴承。
见图1-52.
3、曲轴拆装注意事项
（1）拆卸曲轴主轴承盖时，注意拆卸顺序，安装曲轴主轴承盖时，应先旋紧第2、4轴承盖螺栓，在旋紧第1、3、4轴承盖螺栓。
（2）曲轴后端滚针轴承有标记的一面应朝外。
（3）安装飞轮时，齿圈上的标记与1缸连杆轴颈在同一方向上。
（4）注意曲轴与飞轮的相对位置。
五、实习报告
1、列表说明柴油机和汽油机用活塞的主要结构特点。
2、曲柄连杆机构中哪些零件不可互换。
3、简述活塞环的安装方位不合要求或环与环槽的配合问题，环的开口间隙等过大或过小，
对发动机工作有何影响？
4、连杆大头的剖分面型式有几种？各有何优缺点？斜切口连杆常用的定位方法有几种？
各有何优缺点？。
汽车机械系统结构与拆装-第02章曲柄连杆机构拆装
曲柄连杆机构拆装
气缸盖拆装
油底壳拆装
活塞连杆组件拆 装
曲轴飞轮组件拆 装
02 曲柄连杆机构拆装
项目导学
曲柄连杆机构是发动机各个机构、各个系统和一些其他零部件的安装基础，有些还是其他机构和系统的组成部分。 由机体组件、活塞连杆组件和曲轴飞轮组件三部分组成，如图 ：
●机体组件是固定机件，由气缸盖、气缸垫、气缸体及油底壳等组成； ●活塞连杆组件是往复运动机件，由活塞、活塞环、活塞销、连杆等部件组成； ●曲轴飞轮组件是旋转运动机件，由曲轴、飞轮以及安装在曲轴上的零部件组成。
02 曲柄连杆机构拆装
3.活塞环 2）活塞环类型
（1）气环
气环用于保证活塞与气缸壁间的密封，防 止气缸中的高温、高压燃气大量漏入曲轴箱， 同时还将活塞顶 部的大部分热量传给气缸壁， 起到导热作用，如图：
（2）油环
油环在活塞下行时，刮除气缸壁上多余的 机油；在活塞上行时，将机油均匀涂布在气缸 壁上。这样既可以防止机油窜入气缸燃烧，又 可以减小活塞、活塞环与气缸壁的磨损与摩擦 阻力，如图
02 曲柄连杆机构拆装
1.拆卸油底壳
任务实施
（1）用 E10套筒、接杆、棘轮扳手，按 下图所示方式拆下油底壳② 15个油底壳螺栓 ①。
（2）将刮刀的刃片插入曲轴箱和油底壳 之间，切断密封胶并拆下油底壳。
02 曲柄连杆机构拆装
2.安装油底壳
（1）使用铲刀，清除油底壳接触面上 所有旧的填料。清除后用抹布将接触面擦拭 干净。
02 曲柄连杆机构拆装
一、知识准备 1.油底壳
1.油底壳结构 油底壳一般为薄钢板冲压而成，有的发动机为了加 强散热效果采用铝合金铸造。它的形状取决于发动机的 总体布置和所需机油的容量。 油底壳中后部一般做得较深，以便发动机纵向倾斜 时机油泵仍能吸到机油。底部装有磁性的放油螺塞。放 油螺塞的密封垫为一次性使用，拆过后即要予以更换， 如图：
新版-曲柄连杆机构拆装与调整
精选课件
1
主要教学内容：
1.机体组拆装 2.活塞连杆组拆装 3.曲轴飞轮组拆装
精选课件
2
曲柄连杆机构的功用：
（1）实现运动形式的转换。 （2）实现能量的转换。 （3）驱动发动机本身各辅助机构的运动。
精选课件
3
精选课件
4
曲柄连杆机构总体构造
精选课件
5
曲柄连杆机构的基本组成
精选课件
6
曲柄连杆机构的工作条件
在高温、高压、高速、有化学腐蚀的条件下工作。
精选课件
7
曲柄连杆机构受力分析
曲柄连杆机构自身产生的作用力：
（1）气体压力 （2）往复惯性力 （3）离心力 （4）摩擦力
曲柄连杆机构受到外部 的作用力 ——汽车行驶 中产生的冲击力
精选课件
8
气体压力
FP——活塞所受气体压 力
精选课件
114
（二）连杆螺栓
1、连杆螺栓的材料——优质合金钢
精选课件
115
2、连杆螺栓的装配要求
分2~3次均匀地拧紧，最后拧紧至规定扭矩。
3、连杆螺栓的防松措施
防松胶、自锁螺母、自锁螺栓、双螺母、螺 纹表面镀铜等。
精选课件
116
（三）连杆轴承（俗称“小瓦”）
1、连杆轴承的功用——使连杆轴颈与连杆
精选课件
58
4、活塞的材料
（1）铝合金——质量小，强度大，导热性好。 （2）灰铸铁——承压能力强。少数高强度柴油机 采用。
精选课件
59
5、活塞的结构
精选课件
60
活塞顶部：
位置——第一道活塞环槽以上部分。 功用——燃烧室的组成部分，承受气体压力。
汽车拆装实习报告[1]
![汽车拆装实习报告[1]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/44f5dbd3f605cc1755270722192e453610665b00.webp)
汽车拆装实习报告[1]汽车拆装实习报告专业班级姓名学号年月实验一、发动机认识实习一、实验目的1.掌握常用拆装工具的名称与使用办法。
2.掌握发动机要紧零部件名称。
3.了解发动机要紧零部件相互位置关系。
二、实验设备与工具1.电喷发动机总成。
2.常用拆装工具。
三、实验报告1.常用拆装工具名称。
1，一般扳手：（1 ）开口扳手（2 ）梅花扳手（3 ）套筒扳手（4 ）活动扳手（5 ）扭力扳手（ 6 ）内六角扳手2 ．起子：（1 ）一字起子（2 ）十字形起子3 ．手锤和手钳：（1 ）钳工锤（2 ）鲤鱼钳和钢丝钳（3 ）尖嘴钳 2.发动机要紧零部件名称。
1）机体组：气缸盖、气缸体、油底壳2）曲柄连杆机构：活塞，连杆，带有飞轮的曲轴3）配气机构：进气门、排气门、摇臂、气门间隙调节器、凸轮轴、凸轮轴定时带轮4）供给系统：油箱、汽油泵、汽油滤清器、化油器、空气滤清器、进气管、排气管、排气消声器5）冷却系统：水泵、散热器、风扇、分水管、气缸体、气缸盖里铸出的空腔----水套6）润滑系统：油泵、机油集滤器、限压阀、润滑油道、机油滤清器7）点火系统：蓄电池、发电机、分电器、点火线圈、火花塞8）起动系统：起动机及其附属装置3.简述发动机工作原理。
四冲程发动机的工作循环包括四个活塞行程，即进气行程、压缩行程、膨胀行程和作功行程。
1）进气行程：汽油机将空气与燃料先在气缸外部举行混合形成可燃混合气后再被吸入气缸。
此过程中，进气门开启，排气门关闭。
随着活塞从上止点向下止点挪移，活塞上方的气缸容积增大，气缸内的压力下落。
当压力落低到大气压以下时，即在气缸内形成真空吸力。
如此，可燃混合气便经进气门被吸入气缸。
由于进气系统有阻力，进气终了时气缸内的气体压力约为0.075~0.09MPa。
流进气缸内的可燃混合气，因为与气缸壁，活塞顶等高温部件表面接触并与前一循环留下的高温残余废气混合，因此温度可升高到370~400K。
2）压缩行程：为使吸入气缸的可燃混合气能迅速燃烧，以产生较大的压力，从而增加发动机输出功率，必须在燃烧前将可燃混合气压缩，使其容积缩小，密度加大，温度升高，都需要有压缩过程。
汽车发动机拆装实训报告(3900字)

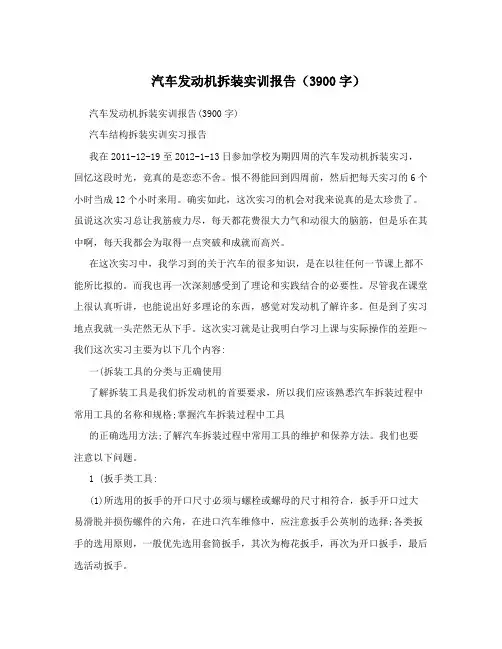

汽车发动机拆装实训报告（3900字）汽车发动机拆装实训报告(3900字)汽车结构拆装实训实习报告我在2011-12-19至2012-1-13日参加学校为期四周的汽车发动机拆装实习，回忆这段时光，竟真的是恋恋不舍。
