偶联剂的使用方法
kh560硅烷偶联剂使用方法
kh560硅烷偶联剂使用方法KH560硅烷偶联剂是一种常用的表面处理剂，广泛应用于橡胶、塑料、涂料、玻璃纤维等材料的改性加工中。
它能够改善材料的界面相容性，增强材料的耐候性、耐热性和耐化学性能，提高材料的机械强度和耐磨性，同时还能提高材料的表面光泽和附着力。
因此，正确的使用方法对于发挥KH560硅烷偶联剂的最大效果至关重要。
首先，使用KH560硅烷偶联剂前，需要将其充分搅拌均匀，确保其成分均匀分布。
在使用过程中，应根据实际需要确定添加量，一般情况下，KH560硅烷偶联剂的添加量为材料总重量的0.5%~2%。
过量添加会导致材料性能下降，因此需要严格控制添加量。
其次，KH560硅烷偶联剂的使用方法取决于具体的材料和加工工艺。
在橡胶、塑料和涂料等材料中的应用，一般是将KH560硅烷偶联剂与材料进行混合搅拌，使其充分分散在材料中。
在玻璃纤维增强塑料的制备中，通常是将KH560硅烷偶联剂溶解在有机溶剂中，然后与树脂进行共混，最终制备成型。
此外，使用KH560硅烷偶联剂时需要注意其溶解性和稳定性。
通常情况下，KH560硅烷偶联剂可溶于醇、醚、酮和芳烃等有机溶剂中，但不溶于水。
在使用过程中，应选择合适的溶剂，并严格控制溶解温度和时间，以确保其稳定性和活性。
最后，使用完KH560硅烷偶联剂后，应及时清洗设备和工具，避免残留物污染下一次生产。
同时，应将剩余的KH560硅烷偶联剂密封保存，避免受潮和受热，以免影响其使用效果。
综上所述，KH560硅烷偶联剂的使用方法包括充分搅拌均匀、严格控制添加量、根据材料和工艺选择合适的使用方法、注意溶解性和稳定性、及时清洗设备和保存剩余产品。
只有严格按照正确的使用方法，才能发挥KH560硅烷偶联剂的最大效果，提高材料的性能和附着力，实现材料的改性加工目的。
硅烷偶联剂使用方法
硅烷偶联剂使用方法
1.准备工作
在使用硅烷偶联剂之前，需要进行一些准备工作。
首先，应对硅烷偶
联剂进行充分的摇匀，使其均匀混合。
其次，应选择适当的助剂和溶剂，
以促进硅烷偶联剂的溶解和反应。
此外，还应准备好适当的设备和工具，
包括搅拌器、计量器、容器等。
2.表面处理
3.硅烷偶联剂的涂覆
将硅烷偶联剂均匀涂覆在待处理材料的表面上。
可以使用喷涂、刷涂、浸涂等方法进行涂覆。
在涂覆时要注意控制涂覆剂的用量和均匀性，确保
涂覆层的均匀和一致。
4.反应和固化
涂覆完成后，硅烷偶联剂开始与材料发生反应和固化。
这个过程中的
时间和温度可以根据具体的硅烷偶联剂和材料的特性进行调控。
通常情况下，要避免过高的温度和过长的反应时间，以免影响材料的性能。
5.后处理
在反应和固化完成之后，可以进行一些后处理工作，以改善材料的性
能和外观。
例如，可以进行表面处理、抛光、喷涂等。
这些工作可以进一
步提高产品的质量和使用性能。
6.质量检验
最后，应对材料进行质量检验，以确保产品符合要求。
可以使用物理
性能测试、化学分析、显微镜观察等方法进行检验。
根据检验结果进行调
整和改进，以提高产品的质量和使用效果。
总结：
硅烷偶联剂的使用方法包括准备工作、表面处理、涂覆、反应和固化、后处理以及质量检验等。
通过正确操作和控制，可以提高材料的性能和产
品质量。
然而，不同的硅烷偶联剂和材料可能有不同的要求和操作方式，
因此在使用之前应根据具体情况进行试验和调整。
偶联剂的使用方法
偶联剂的使用方法
偶联剂是一种用于在化学反应中连接两个或多个分子的化学试剂。
常见的偶联剂有丙二酮二巯基（DTT）、乙二胺四乙酸（EDTA）、巯基乙醇（Cys-SH）等。
偶联剂的使用方法如下：
1. 实验前应先将偶联剂溶解于合适的溶液中，一般是溶解于水或有机溶剂中。
溶解时要注意用力搅拌使其充分溶解。
2. 使用时应按照实验的需要，在反应体系中加入适量的偶联剂。
3. 需要注意的是，在使用过程中要避免偶联剂与其他试剂产生剧烈反应，尤其是与氧气反应，以免产生危险物质或导致试剂的损失。
4. 使用偶联剂的过程中，需要注意控制温度和pH值，避免产生副反应或影响反应结果。
5. 使用完偶联剂后，应妥善保存剩余的试剂，避免受潮或受到其他污染。
总的来说，偶联剂的使用方法需要根据具体的实验需求和试剂性质来确定，遵循安全操作规范，注意控制条件和反应过程中的细节，以确保反应的顺利进行。
硅烷偶联剂的使用说明
硅烷偶联剂的使用说明一、硅烷偶联剂的特点：1.分子结构中含有硅键、有机键和偶联键，可以同时与无机和有机材料发生化学反应，形成稳定的化学键，提高材料的粘附性能。
2.具有低表面张力、高分子聚集性和固态润湿性，可以改善材料表面的润湿性能，提高涂层和接口的粘附性。
3.具有优异的耐候性、耐高温性、耐化学腐蚀性，能够增强材料的抗老化性能和耐久性。
4.具有良好的流动性和渗透性，能够迅速渗入材料表面并扩散到深层，提高改性效果。
二、硅烷偶联剂的性能：1.可以提高材料的粘附性能，增强材料与衬底或其他材料的结合强度。
2.可以提高材料的耐磨性、耐腐蚀性和耐化学性，延长材料的使用寿命。
3.可以改善涂料和塑料的耐候性，提高涂层和塑料制品的耐UV性能。
4.可以增强纤维材料的柔软性和抗裂性，提高纤维制品的牢度和耐撕裂性。
5.可以优化电子器件的界面特性，提高电子元件的性能和可靠性。
三、硅烷偶联剂的适用范围：1.涂料方面：可用于增强涂料的附着力，改善涂膜的耐候性和耐化学性。
适用于金属涂料、木器涂料、玻璃涂料等各种涂料体系。
2.塑料方面：可用于增强塑料制品的附着力和耐候性，改善塑料制品的表面光洁度和耐划伤性。
适用于聚丙烯、聚氯乙烯、聚酰胺等常见塑料材料。
3.橡胶方面：可用于提高橡胶制品的耐磨性和耐老化性，改善橡胶制品的硬度和强度。
适用于天然橡胶、丁苯橡胶、氯丁橡胶等各种橡胶材料。
4.纤维方面：可用于提高纤维制品的柔软性和抗裂性，改善纤维制品的牢度和耐洗涤性。
适用于棉纤维、涤纶纤维、尼龙纤维等各种纤维材料。
5.电子器件方面：可用于优化电子元件的界面特性，提高电子元件的性能和可靠性。
适用于半导体材料、玻璃基板等电子器件的制造与改性。
四、硅烷偶联剂的使用注意事项：1.在使用硅烷偶联剂前，请先进行必要的实验和测试，以确定最佳用量和适用范围。
2.在使用硅烷偶联剂时，请使用适当的防护措施，避免接触皮肤和眼睛，并保持良好的通风环境。
3.硅烷偶联剂一般为液体或溶液，应储存在密封的容器中，在避光、低温干燥的环境中保存。
硅烷偶联剂使用方法
硅烷偶联剂kh550使用方法硅烷偶联剂的使用方法主要有表面预处理法和直接加入法，前者是用稀释的偶联剂处理填料表面，后者是在树脂和填料预混时，加入偶联剂原液。
硅烷偶联剂配成溶液，有利于硅烷偶联剂在材料表面的分散，溶剂是水和醇配制成的溶液，溶液一般为硅烷（20%），醇（72%），水（8%），醇一般为乙醇（对乙氧基硅烷）、甲醇（对甲氧基硅烷）及异丙醇（对不易溶于乙醇、甲醇的硅烷）；因硅烷水解速度与PH值有关，中性最慢，偏酸、偏碱都较快，因此一般需调节溶液的PH值、除氨基硅烷外，其他硅烷可加入少量醋酸，调节PH值至4-5，氨基硅烷因具碱性，不必调节。
因硅烷水解后，不能久存，最好现配现用，适宜在一小时用完。
下面是一些具体应用，以供用户参考：（1）、预处理填料法：将填料放入固体搅拌机（高速固体搅拌机HENSHEL（亨舍尔）或V型固体搅拌机等），并将上述硅烷溶液直接喷洒在填料上并搅拌，转速越高，分散效果越好。
一般搅拌在10-30分钟（速度越慢，时间越长），填料处理后应在120℃烘干（2小时）。
（2）、硅烷偶联剂水溶液（玻纤表面处理剂）：玻纤表面处理剂常含有：成膜剂、抗静电剂、表面活性剂、偶联剂、水。
偶联剂用量一般为玻纤表面处理剂总量的0.3%-2%，将5倍水溶液首先用有机酸或盐将PH调至一定值，在充分搅拌下，加入硅烷直到透明，然后加入其余组份，对于难溶的硅烷，可用异丙醇助溶。
在拉丝过程中将玻纤表面处理剂在玻纤上干燥，除去溶剂及水份即可。
（3）、底面法：将5%-20%的硅烷偶联剂的溶液同上面所述，通过涂、刷、喷，浸渍处理基材表面，取出室温晾干24小时，最好在120℃下烘烤15分钟。
（4）、直接加入法：硅烷亦可直接加入“填料/树脂”的混合物中，在树脂及填料混合时，硅烷可直接喷洒在混料中。
偶联剂的用量一般为填料量的0.1%-2%，（根据填料直径尺寸决定）。
然后将加入硅烷的树脂/填料进行模型（挤出、注塑、涂覆等）。
大致的填料直径和使用硅烷的比例如下：填料尺寸使用硅烷比例60目0.1%，100目0.25%，200目0.5%，300目0.75%，400目1.0%，500目以上1.5%常用硅烷醇/水溶液所需PH值：产品名称处理时的溶剂适宜PH 值KH-550乙醇/水：9.0~10.0偶联剂是一种重要的、应用领域日渐广泛的处理剂,主要用作高分子复合材料的助剂。
混凝土中添加硅烷偶联剂的效果及使用方法

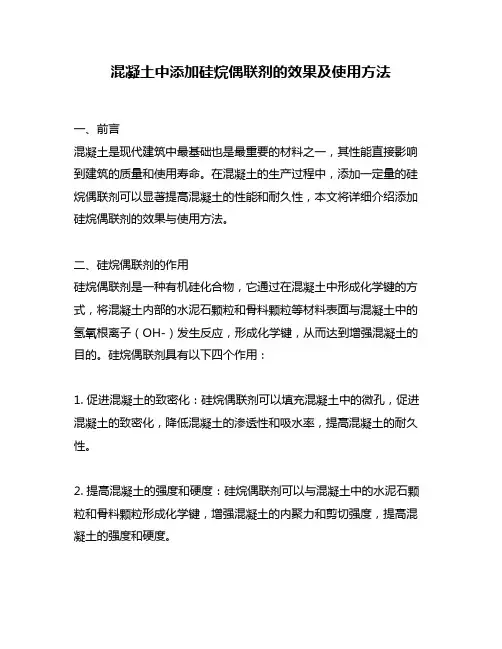

混凝土中添加硅烷偶联剂的效果及使用方法一、前言混凝土是现代建筑中最基础也是最重要的材料之一，其性能直接影响到建筑的质量和使用寿命。
在混凝土的生产过程中，添加一定量的硅烷偶联剂可以显著提高混凝土的性能和耐久性，本文将详细介绍添加硅烷偶联剂的效果与使用方法。
二、硅烷偶联剂的作用硅烷偶联剂是一种有机硅化合物，它通过在混凝土中形成化学键的方式，将混凝土内部的水泥石颗粒和骨料颗粒等材料表面与混凝土中的氢氧根离子（OH-）发生反应，形成化学键，从而达到增强混凝土的目的。
硅烷偶联剂具有以下四个作用：1. 促进混凝土的致密化：硅烷偶联剂可以填充混凝土中的微孔，促进混凝土的致密化，降低混凝土的渗透性和吸水率，提高混凝土的耐久性。
2. 提高混凝土的强度和硬度：硅烷偶联剂可以与混凝土中的水泥石颗粒和骨料颗粒形成化学键，增强混凝土的内聚力和剪切强度，提高混凝土的强度和硬度。
3. 提高混凝土的耐久性：硅烷偶联剂可以填充混凝土中的微裂缝，防止水分、氧气、二氧化碳等有害物质的侵入，从而提高混凝土的抗风化和耐久性。
4. 增加混凝土的黏着力：硅烷偶联剂可以使混凝土表面形成一层亲水性的涂层，提高混凝土的黏着力，从而提高混凝土与金属、玻璃等材料的粘结强度。
三、硅烷偶联剂的使用方法硅烷偶联剂可以通过以下几个步骤进行使用：1. 确定添加量：硅烷偶联剂的添加量一般为混凝土总水泥用量的1%~3%，具体添加量可以根据混凝土的强度等级、施工条件和要求等因素进行调整。
2. 混合原材料：将硅烷偶联剂与混凝土的原材料（水泥、骨料、砂等）一起混合均匀，注意硅烷偶联剂的添加应在混合过程的后期进行，以免影响混凝土的均匀性。
3. 搅拌混合：将混合好的原材料进行搅拌混合，注意搅拌的时间和速度应适宜，以免过度搅拌导致混凝土的塑性降低。
4. 浇筑施工：将混合好的混凝土进行浇筑施工，注意在施工过程中应注意混凝土的均匀性和密实性，以免出现空鼓、裂缝等问题。
四、硅烷偶联剂的效果添加硅烷偶联剂可以显著提高混凝土的性能和耐久性，其主要效果包括以下几个方面：1. 提高混凝土的强度和硬度：硅烷偶联剂可以与混凝土中的水泥石颗粒和骨料颗粒形成化学键，增强混凝土的内聚力和剪切强度，提高混凝土的强度和硬度。
偶联剂使用方法
在选用偶联剂之前，应首先测定所用填充剂的含湿性，根据含湿状态和前述各类钛酸酯的特性决定具体品种，干燥填充剂宜用单烷氧基型，潮湿填充剂可选螯合型或单烷氧基焦磷酸型。
在选用偶联剂时还应考虑聚合物的熔点，结晶度、分子量、极性、芳香性、脂脚性、共聚结构等，对于热固性聚合物还要考虑到其固化温度和固化机理。
填充剂的形状、比表面、湿含量、酸碱性、化学组成等都可影响偶联效果。
一般粗粒子填充剂偶联效果不及细粒子好但对超微细（如CaCO3≥2000目）填充剂效果则有相反现象。
偶联剂的用量，一般为处理物重量的0.5--3%，推荐使用量为0.8---1.5%。
其用量与效果并非是正比关系，量太多则偶联剂过剩反而使性能下降，（在塑料中使拉伸、抗冲击等指标下降，在涂料中，会使附着力大为降低等）量太少，则因包复不完全，效果不显著。
所以在应用时要试验出最佳用量，做到既经济又有效。
由于钛酸酯偶联剂用量少，为使其发挥应有的效果，必须使它在填料（或颜料等处理物）中均匀地分散，否则，达不到偶联效果。
使用方法：1、混合法：就是把聚合物、填料或颜料及其它助剂和偶联剂直接混合，此法比较简便，不要增加设备和改变原加工工艺，缺点是分散不够理想，因其它助剂与偶联剂有竞争反应。
2、预处理法：先把填料或颜料用偶联剂进行预处理，然后再和聚合物及其它助剂进行加工混合。
此法有许多优点，特别适用于聚合物组份比较复杂或加工温度比较高的某些工程塑料，可以防止不必要的副反应发生，偶联剂和填料进行预处理后其分解点就大为提高。
本法又可以分为：①干混合法：为了使少量钛酸酯均匀地包复在颜、填料表面，一般加入少量稀释剂，和偶联剂的用量比在1比1的情况下，就能够使少量的钛酸酯均匀分布在填料表面，不用稀释剂就不能均匀的包复好填料，此稀释剂可采用原工艺配方中的溶剂、润滑剂。
如在塑料工业可选用白油（液体石蜡），在橡胶工业选用机油，在涂料工业选用200#溶剂油或异丙醇等，其处理设备，一般选用高速捏合机，即填料在高速搅出料备用（注意冷却，否则容易引起局部过热使填料变色而且填充性能下降）。
硅烷偶联剂的使用
硅烷偶联剂的使用方法⑴表面预处理法将硅烷偶联剂配成0.5～1%浓度的稀溶液，使用时只需在清洁的被粘表面涂上薄薄的一层，干燥后即可上胶。
所用溶剂多为水、醇、或水醇混合物，并以不含氟离子的水及价廉无毒的乙醇、异丙醇为宜。
除氨烃基硅烷外，由其它硅烷偶联剂配制的溶液均需加入醋酸作水解催化剂，并将pH值调至3.5～5.5。
长链烷基及苯基硅烷由于稳定性较差，不宜配成水溶液使用。
氯硅烷及乙酰氧基硅烷水解过程中伴随有严重的缩合反应，也不宜配成水溶液或水醇溶液使用，而多配成醇溶液使用。
水溶性较差的硅烷偶联剂，可先加入0.1～0.2%(质量分数)的非离子型表面活性剂，然后再加水加工成水乳液使用。
⑵迁移法将硅烷偶联剂直接加入到胶粘剂组分中，一般加入量为基体树脂量的1～5%。
涂胶后依靠分子的扩散作用，偶联剂分子迁移到粘接界面处产生偶联作用。
对于需要固化的胶粘剂，涂胶后需放置一段时间再进行固化，以使偶联剂完成迁移过程，方能获得较好的效果。
实际使用时，偶联剂常常在表面形成一个沉积层，但真正起作用的只是单分子层，因此，偶联剂用量不必过多。
硅烷偶联剂的使用方法主要有表面预处理法和直接加入法，前者是用稀释的偶联剂处理填料表面，后者是在树脂和填料预混时，加入偶联剂原液。
硅烷偶联剂配成溶液，有利于硅烷偶联剂在材料表面的分散，溶剂是水和醇配制成的溶液，溶液一般为硅烷（20%），醇（72%），水（8%），醇一般为乙醇（对乙氧基硅烷）、甲醇（对甲氧基硅烷）及异丙醇（对不易溶于乙醇、甲醇的硅烷）；因硅烷水解速度与P H值有关，中性最慢，偏酸、偏碱都较快，因此一般需调节溶液的P H值、除氨基硅烷外，其他硅烷可加入少量醋酸，调节P H值至4-5 ，氨基硅烷因具碱性，不必调节。
因硅烷水解后，不能久存，最好现配现用，适宜在一小时用完。
下面是一些具体应用，以供用户参考：（1）、预处理填料法：将填料放入固体搅拌机（高速固体搅拌机HE NSHE L（亨舍尔）或V型固体搅拌机等），并将上述硅烷溶液直接喷洒在填料上并搅拌，转速越高，分散效果越好。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
偶联剂的使用方法
1、使用我公司DB-550对粉体进行表面处理，效果比较好。
2、使用悬式搅拌器，在搅拌过程中将温度升到80度左右，将粉体干燥后，自然冷却
3、采用喷雾式加入偶联剂。
4、偶联剂用水稀释，稀释比例为整个粉体质量的1%-5%。
硅烷偶联剂的使用方法
⑴表面预处理法将硅烷偶联剂配成0.5～1%浓度的稀溶液，使用时只需在清洁的被粘表面涂上薄薄的一层，干燥后即可上胶。
所用溶剂多为水、醇、或水醇混合物，并以不含氟离子的水及价廉无毒的乙醇、异丙醇为宜。
除氨烃基硅烷外，由其它硅烷偶联剂配制的溶液均需加入醋酸作水解催化剂，并将pH值调至3.5～5.5。
长链烷基及苯基硅烷由于稳定性较差，不宜配成水溶液使用。
氯硅烷及乙酰氧基硅烷水解过程中伴随有严重的缩合反应，也不宜配成水溶液或水醇溶液使用，而多配成醇溶液使用。
水溶性较差的硅烷偶联剂，可先加入0.1～0.2%(质量分数)的非离子型表面活性剂，然后再加水加工成水乳液使用。
⑵迁移法将硅烷偶联剂直接加入到胶粘剂组分中，一般加入量为基体树脂量的1～5%。
涂胶后依靠分子的扩散作用，偶联剂分子迁移到粘接界面处产生偶联作用。
对于需要固化的胶粘剂，涂胶后需放置一段时间再进行固化，以使偶联剂完成迁移过程，方能获得较好的效果。
实际使用时，偶联剂常常在表面形成一个沉积层，但真正起作用的只是单分子层，因此，偶联剂用量不必过多。
