气相沉积技术

合集下载

气相沉积的概念

气相沉积的概念

气相沉积的概念气相沉积(Gas Phase Deposition)是一种常用的薄膜制备技术,它通过在气体相中加入适当的前体物质,利用物质的气相反应来沉积不同材料的薄膜。

气相沉积技术包括化学气相沉积(CVD)和物理气相沉积(PVD)两种。

化学气相沉积是指利用化学反应使气态前体分子发生解离或化学反应,并在衬底表面上生成固态产物的过程。

化学气相沉积可以分为低压化学气相沉积(LPCVD)和大气压化学气相沉积(APCVD)。

前者是在真空或低压环境下进行,后者则是在大气压下进行。

低压化学气相沉积主要通过两种方式进行:热解和气相化学反应。

在热解法中,高压气体通过加热管,被导入反应室中,然后沉积在衬底上。

而在气相化学反应中,通常需要增加催化剂,先生成前体气体,然后进行气相反应,最后在衬底表面上形成固态化合物。

在低压化学气相沉积中,可以制备出包括二氧化硅、多晶硅、金刚石、碳化硅等材料的薄膜。

大气压化学气相沉积常用于较简单的沉积过程,例如氧化物的沉积。

在该方法中,通常将前体分子溶解在溶剂中,形成液体溶液,然后将衬底浸入溶液中,通过加热使溶液中的前体分子析出并沉积在衬底上。

大气压化学气相沉积主要用于制备硅氧薄膜、氮化硅薄膜和锡氧化物薄膜等。

物理气相沉积是通过物理手段将固体物质转变为薄膜。

物理气相沉积包括物理气相淀积(Physical Vapor Deposition, PVD)和分子束外延(Epitaxy, MBE)两种方法。

物理气相沉积的主要特点是沉积温度低、沉积速度快,且可以制备出高纯度的薄膜。

物理气相淀积通常包括蒸发法和溅射法两种技术。

蒸发法是将沉积材料加热至其蒸汽压以上,然后通过进一步冷凝沉积在衬底表面上。

溅射法是将材料制备成靶材,然后用高能粒子轰击靶材,使材料脱离靶材并沉积在衬底上。

物理气相沉积主要用于制备金属和合金材料的薄膜。

分子束外延是一种用于制备高质量晶体薄膜的技术。

在分子束外延中,通过高真空环境下,利用分子束磊晶或分子束蒸镀方法,将具有单晶性的材料沉积在衬底上。

气相沉积技术

气相沉积技术
许多元素的卤化物、羟基化合物、卤氧化 物等虽然也可以气态存在,但它们具有相当的 热稳定性,因而需要采用适当的还原剂才能将 其置换出来。
如利用H2还原SiCl4制备单晶硅外延层的反应
SiCl 4( g ) 2H 2( g ) Si(s) 4HCl ( g ) (1200°C)
各种难熔金属如W、Mo等薄膜的制备反应
蒸镀法
靶材的选择 基材加热 表面损害 合金沉积 受限制(金属靶材) 低 低,电子束产生X-ray损害 否
溅镀法
几乎不受限 除磁控法外,需高温 离子轰击的损害 可
均匀度
沉积种类 附着性

一次只能沉积一种薄膜 不佳

可以沉积多层膜 佳
薄膜性质
基本设备费
不易控制
低价格
可利用调偏压、压力、 基材加热来控制
昂贵
WF 6( g ) 3H 2( g ) W (s) 6HF ( g )
(300°C)
说明:适用于作为还原剂的气态物质中H2最容易得到,因而利用 15 得最多的是H2。
CZO PE
15
3.1.3 氧化反应
与还原反应相反,利用O2作为氧化剂对SiH4 进行的氧化反应为
SiH 4( g ) O2( g ) SiO2(s) 2H 2( g )
另外,还可以利用
SiCl 4( g ) 2H 2( g ) O 2( g ) SiO 2(s) 4HCl ( g )
实现SiO2的沉积。
这两种方法各应用于半导体绝缘层和光导纤维原料 的沉积。前者要求的沉积温度低,而后者的沉积温度可 以很高,但沉积速度要求较快。
16
CZO PE
16
3.1.4 置换反应
气相沉积技术

化学气相沉积技术的研究与应用进展

化学气相沉积技术的研究与应用进展

化学气相沉积技术的研究与应用进展化学气相沉积技术(Chemical Vapor Deposition,CVD)是一种重要的化学气相生长技术,广泛应用于薄膜材料合成、表面涂层、纳米材料制备等领域。

随着科学技术的不断进步,CVD技术在功能材料、能源材料、电子材料等领域的应用前景更加广阔。

本文将介绍CVD技术的基本原理、发展历程以及最新研究进展,并探讨其在各领域中的应用前景。

一、CVD技术的基本原理CVD技术是一种通过将气态前驱体转化为固体薄膜的方法。

其基本原理是:气相前驱体在恰当的条件下分解或反应,生成固相产物并沉积在基底表面,形成一层薄膜材料。

CVD技术可分为热CVD、等离子CVD、光CVD 等几种类型,分别适用于不同的材料制备过程。

二、CVD技术的发展历程CVD技术起源于20世纪60年代,最初用于半导体材料的制备。

随着科学技术的不断进步,CVD技术不断完善和拓展,应用领域也从半导体材料扩展到功能材料、生物材料、光学涂层等多个领域。

特别是近年来,随着纳米材料、二维材料等新兴材料的发展,CVD技术的应用越来越广泛。

三、CVD技术的最新研究进展1.碳纳米管的制备:CVD技术在碳纳米管的制备中表现出色,可以实现高质量、大面积的碳纳米管制备。

研究人员通过调控CVD过程中的气相组分和反应条件,可以实现碳纳米管的控制生长和结构调控。

2.二维材料的合成:CVD技术也被广泛应用于二维材料的制备,如石墨烯、硼氮化物等。

研究人员利用CVD技术可以实现大面积、高质量的二维材料生长,为其在电子器件、传感器等领域的应用提供了新的可能性。

3.光催化材料的合成:利用CVD技术可以实现多种光催化材料的合成,如TiO2、ZnO等。

这些光催化材料在环境净化、水处理等领域具有重要应用前景,利用CVD技术可以控制其结构和性能,提高其光催化性能。

四、CVD技术在各领域中的应用前景1.电子器件领域:CVD技术可以实现高质量、大面积的半导体薄膜的制备,为电子器件的制备提供了基础材料。

气相沉积技术.

气相沉积技术.
10
第七章 气相沉积技术
7.1 物理气相沉积(PVD) 7.1.2 蒸发镀膜 一、蒸发原理 在高真空中用加热蒸发的方法使镀料转化为气 相,然后凝聚在基体表面的方法称蒸发镀膜(简 称蒸镀)。蒸发镀膜过程是由镀材物质蒸发、蒸 发材料粒子的迁移和蒸发材料粒子在基板表面沉 积三个过程组成。
11
第七章 气相沉积技术
13
第七章 气相沉积技术
7.1 物理气相沉积(PVD) 7.1.2 蒸发镀膜 二、蒸发方法 蒸发源:加热待蒸发材料并使之挥发的器具称为 蒸发源,也称加热器。 蒸镀方法主要有下列几种: 1.电阻加热法:让大电流通过蒸发源,加热待镀材 料,使其蒸发的简单易行的方法。
14
第七章 气相沉积技术
7.1 物理气相沉积(PVD) 7.1.2 蒸发镀膜 二、蒸发方法 1.电阻加热法: 对蒸发源材料的基本要求是:高熔点,低蒸气 压,在蒸发温度下不会与膜料发生化学反应或互溶, 具有一定的机械强度,且高温冷却后脆性小等性质。 常用钨、钼、钽等高熔点金属材料。按照蒸发材料 的 不同,可制成丝状、带状和板状等。
第七章 气相沉积技术
7.1 物理气相沉积(PVD) 7.1.1气相沉积的基本过程 (1)气相物质的产生 一类方法是使镀料加热蒸发,称为蒸发镀膜;另 一类是用具有一定能量的离子轰击靶材(镀料), 从 靶材上击出镀料原子,称为溅射镀膜。 (2)气相物质的输送 气相物质的输送要求在真空中进行,这主要是为 了避免气体碰撞妨碍气相镀料到达基片。
9
第七章 气相沉积技术
7.1 物理气相沉积(PVD) 7.1.2 蒸发镀膜 蒸发镀是PVD方法中最早用于工业生产的一种, 该方法工艺成熟,设备较完善,低熔点金属蒸发效 果高,可用于制备介质膜、电阻、电容等,也可以 在塑料薄膜和纸张上连续蒸镀铝膜。 定义:在真空条件下,用加热蒸发的方法使镀料 转化为气相,然后凝聚在基体表面的方法称为蒸发 镀膜,简称蒸镀。

化学气相沉积技术

化学气相沉积技术

化学气相沉积技术化学气相沉积技术是一种常用的薄膜制备方法,它在材料科学、纳米技术、能源领域等方面有着广泛的应用。

本文将介绍化学气相沉积技术的基本原理、分类以及在不同领域的应用。

一、基本原理化学气相沉积技术是通过在气相条件下使化学反应发生,从而在基底表面上沉积出所需的薄膜材料。

该技术通常包括两个主要步骤,即前驱体的气相传输和沉积过程。

在前驱体的气相传输阶段,前驱体物质通常是一种挥发性的化合物,如金属有机化合物或无机盐等。

这些前驱体物质被加热到一定温度,使其蒸发或分解为气体。

然后,这些气体将通过传输管道输送到基底表面上。

在沉积过程中,前驱体气体与基底表面上的反应活性位点发生反应,形成固态的薄膜材料。

这些反应通常是表面吸附、解离、扩散和再结合等过程的连续发生。

通过控制前驱体的流量、温度、压力等参数,可以实现对沉积薄膜的厚度、成分和晶体结构的调控。

二、分类根据沉积过程中气体流动的方式和方向,化学气相沉积技术可以分为热辐射、热扩散和热对流三种类型。

1. 热辐射沉积(Thermal Radiation Deposition,TRD):在热辐射沉积中,前驱体物质通过热辐射的方式传输到基底表面。

这种方法适用于高温条件下的沉积过程,可以用于制备高质量的薄膜材料。

2. 热扩散沉积(Thermal Diffusion Deposition,TDD):在热扩散沉积中,前驱体物质通过热扩散的方式传输到基底表面。

这种方法适用于低温条件下的沉积过程,可以用于制备柔性基底上的薄膜材料。

3. 热对流沉积(Thermal Convection Deposition,TCD):在热对流沉积中,前驱体物质通过热对流的方式传输到基底表面。

这种方法适用于较高温度和压力条件下的沉积过程,可以用于制备大面积的薄膜材料。

三、应用领域化学气相沉积技术在材料科学、纳米技术和能源领域有着广泛的应用。

以下是几个具体的应用领域:1. 半导体器件制备:化学气相沉积技术可以用于制备半导体材料的薄膜,如硅、氮化硅、氮化铝等,用于制备晶体管、太阳能电池等器件。

7.2 气相沉积技术

7.2 气相沉积技术
25
第七章 气相沉积技术
二、CVD的应用
3.半导体光电技术 半导体光电技术包括半导体光源、光接受、光波 导、集成光路及光导纤维等一系列基础理论和应用 技术的边缘学科。CVD法可以制备半导体激光器、 半导体发光器件、光接受器和光集成光路等。如集 成电路是采用低温气相沉积技制备的,应用氢化 物、金属有机化合物为源的沉积方法,在绝缘的透 明衬底上(如蓝宝石、尖晶石等)通过异质外延生 长Ⅳ族、Ⅲ—Ⅵ族化合物材料及其组合的集成化材 料。
第七章 气相沉积技术
二、CVD的应用
1.复合材料制备 CVD法制备的纤维状或晶须状的沉积物在发展复 合材料方面它具有非常大的作用。如Be、B、Fe、 Al2O3、SiO2、SiC、Si3N4、AlN和BN等纤维或晶 须增强的Al、Mg、Ti、Ni、Cu及各种树脂类高分子 聚合物等的复合材料,以及纤维和晶须增强的各种 陶瓷类复合材料。在陶瓷中加入微米量级的超细晶 须,已证明可使复合材料的韧性得到明显的改进。
• 继Nelson后,美国S. D. Allen,Hagerl等许多学者 采用几十瓦功率的激光器沉积SiC、Si3N4等非金属 膜和Fe、Ni、W、Mo等金属膜和金属氧化物膜。 • 前苏联Deryagin Spitsyn和Fedoseev等在20世纪70年 代引入原子氢开创了激活低压CVD金刚石薄膜生 长技术,80年代在全世界形成了研究热潮,也是 CVD领域一项重大突破。CVD技术由于采用等离 子体、激光、电子束等辅助方法降低了反应温度, 使其应用的范围更加广阔。
1
第七章 气相沉积技术

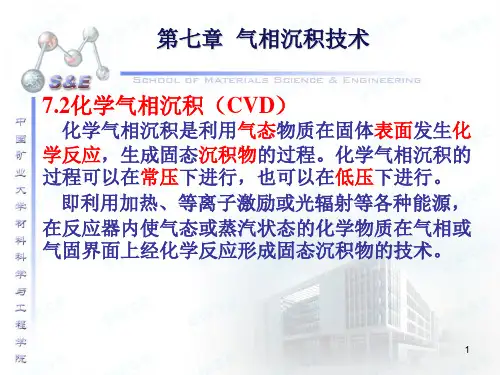

7.2化学气相沉积(CVD)
CVD技术是当前获得固态薄膜的方法之一。与物 理气相沉积不同的是:沉积粒子来源于化合物的气 相分解反应。 在相当高的温度下,混合气体与基体的表面相互 作用,使混合气体中的某些成分分解,并在基体上 形成一种金属或化合物的固态薄膜或镀层。

气相沉积技术

气相沉积技术
①反应气体向工件表面扩散并被吸附; ②吸附于工件表面的各种物质发生表面化学反应; ③生成物质点聚集成晶体并增大; ④表面化学反应中产生的气体产物脱离工件表面返回气相; ⑤沉积层与基体的界面发生元素的互扩散,形成镀层。
物理气相沉积
物理气相沉积(简称PVD)是将金属、合金或化合物放在真空室中蒸发(或称溅射)。使这些气相原子或分子在 一定条件下沉积在工件表面上的工艺。物理气相沉积可分为真空蒸镀、真空溅射和离子镀互类。与CVD相比,PVD 法的主要优点是处理温度较低,沉积速度较快,无公害等,因而有很高的实用价值。它的不足之处是沉积层与工 件的结合力很小,镀层的均匀性稍差。此外它的设备造价高,操作维护的技术要求也较高。
涂层的特点
①涂层具有很高的硬度、低的摩擦系数和自润滑性能,所以耐磨损性能良好。 ②涂层具有很高的熔点、化学稳定性好,基体金属在涂层中的溶解度小,摩擦系数较低,因而具有很好的抗 黏着磨损能力。使用中发生冷焊和咬合的倾向也很小,而且TiN比TiC更好。 ③涂层具有较强的耐蚀能力。 ④涂层在高温下也具有良好的抗大气氧化能力。
③方法的复合。较先进的气相沉积工艺多是各种单一PVD,CVD方法的复合。它们不仅采用各种新型的加热源, 而且充分运用各种化学反应高频电磁(脉冲、射频、微波等)及等离子体等效应来激活沉积粒子。如反应蒸镀、反 应溅射、离子束溅射、多种等离子体激发的CVD等。
化学气相沉积
化学气相沉积(简称CVD)是利用气态物质在一定温度下于固体表面进行化学反应,并在其表面上生成固态沉 积膜的过程。其过程如下:
气相沉积技术
利用气相中发生的物理、化学过程,改变工件表面成分
01 应用
目录
02 发展前景
03 化学气相沉积
04 物理气相沉积

5.2 气相沉积法

5.2 气相沉积法
5.2 气相沉积法 2023最新整理收集 do something
气相沉积技术是一种在基体上形成一层功能膜 的技术,它是利用气相中发生的物理、化学反应在 材料表面沉积单层或多层薄膜,从而使材料获得所 需的各种优异性能。 例:用TiN、TiC等超硬镀层涂敷刀具、模具等表 面,由于化学稳定性好,摩擦系数小,具有优良的 耐热、耐磨、抗氧化、耐冲击等性能,既可以提高 刀具、模具等的工作特性,又可以提高寿命,一般 可使刀具寿命提高3-10倍。
岛 薄膜
成膜机理
真空蒸发所得到的薄膜,一般都是多晶膜或无定形膜,经历 成核和成膜两个过程。
• 蒸发的原子(或分子)碰撞到基片时,或是永久附着在 基片上,或是吸附后再蒸发而离开基片,其中有一部分 直接从基片表面反射回去。
• 粘附在基片表面的原子(或分子)由于热运动可沿表面 移动,如碰上其它原子便积聚成团。这种团最易于发生 在基片表面应力高的地方,或在晶体衬底的解理阶梯上, 因为这使吸附原子的自由能最小。这就是成核过程。
Heat decomposition
金属有机化合物与氢化物体系的热分解
Ga(CH3)3 AsH3 630-675℃ GaAs 3CH4 Zn(C2H5)2 H2Se 725750℃ ZnSe 2C2H6
广泛用于制备化合物半导体薄膜。
33
氢还原反应 ---利用氢气将一些元素从其卤化物中还原出来
例如二氧化硅可采用下面几个反应: SiCl4 (g) O2 (g) SiO2 (s) 2Cl2 (g) SiH4 (g) O2 (g) SiO2 (s) 2H2 (g)
SiCl4 (g) 2CO2 (g) 2H2 (g) SiO2 (s) 4HCl(g) 2CO(g)
Chapter5 Preparation of Materials
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

真空技术基础
所谓“真空”是指低于101.3kPa的气体状态,即与正常的大气相比,是较 为稀薄的一种气体状态。因此,我们所说的“真空”均指相对真空状态。 “真空度”和“压强” 真空度” 压强” 真空度是对气体稀薄程度的—种度量,最直接的物理量应该是每单 位体积中的分子数, 气体的压强是指气体作用于单位面积器壁上的压力。 真空度的高低通常都用气体的压强来表示。 真空度的高低通常都用气体的压强来表示。 为了方便起见,常根据压强的高低,习惯将真空划分为以下几个区域: 粗真空: 真空
溅射镀膜方法
溅射方法根据特征可分为:直流溅射 射频溅射 磁控溅射 反应溅射 直流溅射、射频溅射 磁控溅射和反应溅射 直流溅射 射频溅射、磁控溅射 反应溅射。
1、二极溅射
溅射原理:阴极溅射时,靶材作为阴极,其 溅射原理 过程首先是将密闭系统抽至真空度为 133.3×10 ~133.3×10 Pa,然后充入一定 量的惰性气体(通常是氩气),此时真空度 应保持在133.3×10 ~133.3×10 Pa。在阴 极和阳极之间之间加上3~4kv的高电压,这 时惰性气体即产生辉光放电,并部分电离,在 阴极周围形成一个暗区。阴极暗区的等离子 体包括惰性气体的离子、中性原子、电子和 光子。在阴极负高压的吸引下,阴极暗区内 的惰性气体离子(如Ar+)被加速,并以极高的 速度轰击靶,使靶材溅射出来。从靶材溅射 出来的原子或分子以足够高的速度飞向放在 周围的零件而形成镀层。由于溅射出来的原 子具有10~35ev的动能,因而溅射膜的附着 力较强。
离子镀
离子镀技术是结合了蒸发与溅射两种薄膜沉积技术而发展起来的一种物理气相沉积方法。

离子镀的定义:是指在真空条件下,利用气体放 离子镀的定义:是指在真空条件下, 电使工作气体或被蒸发物质(镀料)部分离化, 电使工作气体或被蒸发物质(镀料)部分离化,在 工作气体离子或被蒸发物质的离子轰击作用下, 工作气体离子或被蒸发物质的离子轰击作用下,把 蒸发物或其反应物沉积在被镀物体表面的过程。 蒸发物或其反应物沉积在被镀物体表面的过程。 离子镀的类型:(从离子来源的角度可分为) 离子镀的类型:(从离子来源的角度可分为) :(从离子来源的角度可分为 蒸发源离子镀和溅射离子镀两大类。 蒸发源离子镀和溅射离子镀两大类。 离子镀技术的特征:在基片上施加负偏压, 离子镀技术的特征:在基片上施加负偏压, 用来加速离子,增加调节离子的能量。 用来加速离子,增加调节离子的能量。
材料表面强化技术
第三章 气相沉积技术
气相沉积是利用气相中发生的物理、化学过程,改变工件表面成分,在 表面形成具有特殊性能的金属或化合物涂层。
Target Medium Substrate
气相沉积的物理基础
相变驱动力 驱动力是亚稳定的气相与沉积固相之间的吉布斯自由能差,沉积的相变阻 驱动力 相变阻 力还是形成新相表面能的增加。 气相沉积的必要条件是沉积物质的过饱和蒸汽压,过饱和度是气相沉积的动力, 遵守形核和晶体长大的一般规律,当结晶条件受到抑制时,则按非晶化规律转变, 形成非晶膜。气相沉积的特殊性是气相直接凝固成固相。
3、磁控溅射 传统溅射方法缺点: ① 传统溅射方法缺点:
• 沉积速率比较低 沉积速率比较低,特别是阴极溅射,共放电过程中只有大约0.3%~0.5%的 气体分子被电离; •工作气压高; 工作气压高; 工作气压高 •气体分子对薄膜污染高 气体分子对薄膜污染高
磁控溅射技术: ② 磁控溅射技术:
• 是一种高速低温溅射技术,由于在磁控溅射中运用了正交电磁场,使离化率提高 到5%~6%,使溅射速率比二极溅射提高10倍以上,沉积速率可达每分钟几百至 2000nm。
合金和化合物的溅射
合金靶材:为了得到与靶材成分基本相同的膜层,应当加强靶的冷却,使靶处在冷态下溅 合金靶材 射,这样就降低了靶内组分的扩散效应。开始溅射时,高溅射率的组分优先溅出,表面该 组分贫化,若降低扩散迁移,深层元素不向表面补充,表面低溅射率元素浓度相对增高下 多溅出,就可使沉积膜接近靶材成分。 化合物靶材:大多数化合物的离解能在10~100eV范围内,而溅射工况下入射离子能量都超 化合物靶材 过这一范围,所以,化合物靶材在溅射时化合物会发生离解。膜成分和靶组分的化学配比 将发生偏差,化合物的离解产物中常常是气体原子,有可能被抽气系统抽掉,所以要补偿 膜组分中化学配比的偏差,需要引入适量的“反应气体”,通过反应溅射的方式来纠正化 学配比的偏差。例如,氧化物、氮化物或硫化物的溅射中,需要添加一定比例的O2,N2, H2S等参加到溅射气体中进行反应溅射,以保证化学配比。
-3 -2 -5 -4
?如果靶材是绝缘材料,在正离子的轰击下就会带正电,从而使电位上升,离子加 如果靶材是绝缘材料,在正离子的轰击下就会带正电,从而使电位上升, 速电场就逐渐变小,到停止溅射,至辉光放电停止。 速电场就逐渐变小,到停止溅射,至辉光放电停止。
2、射频溅射
在高频交变电场作用下,可在绝 缘靶表面上建立起负偏压的缘故。在 靶上施加射频电压,在靶处于正半周 时,由于电子质量比离子质量小,故 迁移率高,在很短时间内飞向靶面, 中和其表面累积的正电荷,并且在靶 表面迅速积累大量电子,使靶材表面 呈负电位,吸引正离子继续轰未靶表 面产生溅射。实现了正、负半周中, 均可产生溅射。
4、反应溅射
溅射键膜中,引入某些活性反应气体与溅射粒子进行化学反应,生成不同于靶材的 化合物薄膜。例如通过在O2中溅射反应制备氧化物薄膜.在N2或NH3个制备氮化物薄膜, 在C2H2或CH4中制备碳化物薄膜等。 将反应气体和溅射气体分别送至基板和 靶附近,以形成压力梯度。一般反应溅射的 气压都很低,气相反应不显著。但是,等离 子体中流通电流很高,对反应气体的分解、 激发和电离起着重要作用,因而使反应溅射 中产生强大的由载能游离原子团组成的粒子 流,与溅射出来的靶原子从阴极靶流向基片, 在基片上克服薄膜生成的激活能,而生成化 合物。在很多情况下,只要改变溅射时反应 气体与惰性气体的比例,就可改变薄膜性质, 如可使薄膜由金属导体非金属。
溅射产额 溅射产额是指每一个入射离子所击出的靶 材的原子数,又称溅射率或溅射系数。用S表示。 溅射产额S的大小与轰击粒子的类型、能量、 入射角有关,也与靶材原子的种类、结构有关, 与溅射时靶材表面发生的分解、扩散、化合等 状况有关,与溅射气体的压强有关。
溅射能量阈值 当入射离子的能量小于或等于某个能量值时,不会发生溅射,S=0,此值 称为溅射能量阈值。与入射离子的种类关系不大、与靶材有关。 与入射离子的种类关系不大、与靶材有关。 与入射离子的种类关系不大
气相沉积的特点
① 气相沉积都是在密封系统的真空条件下进行,除常压化学气相沉积 系统的压强约为一个大气压外,都是负压。沉积气氛在真空室内进行, 原料转化率高,可以节约贵重材料资源。 ② 气相沉积可降低来自空气等的污染,所得沉积膜或材料纯度高。 ③ 能在较低温度下制备高熔点物质。 ④ 便于制备多层复合膜、层状复合材料和梯度材料。
旋片式机械泵结构示意图
低温泵结构示意图
几种常用真空泵的真空使用范围
根据成膜过程机理的不同,可将气相沉积技术分为物理气相沉积 (PVD)、化学气相沉积(CVD)和物理化学气相沉积(PCVD)三个大类 。
物理气相沉积
一般说来,物理气相沉积是把固态或液态成膜材料通过某种物理方式(高温蒸 发、溅射、等离子体、离子束、激光束、电弧等)产生气相原子、分子、离子(气态、 等离子态),再经过输运在基体表面沉积,或与其他活性气体反应形成反应产物在 基体上沉积为固相薄膜的过程。
1× 10 2 − 1×105 Pa
低真空: 1×10 −1 − 1×10 2 Pa 高真空: 1× 10 −6 − 1×10 −1 Pa 超高真空:1× 10 −10 − 1× 10 −6 Pa 极高真空: < 10
−10
Pa
真空的获取 气体传输泵:旋片式机械真空泵、油扩散泵、分子泵;——前级泵 气体捕获泵:分子筛吸附泵、钛升华泵、溅射离子泵和低温泵。——次级泵。
溅射机理 溅射完全是动能的交换过程。入射离子最初撞击靶体表面 上的原子时,产生弹性碰撞,它的动能传递给靶表面的原子, 该表面原子获得的动能再向靶内部原子传递,经过一系列的碰 撞过程即级联碰撞,其中某一个原子获得指向靶表面外的动量, 并且具有了克服表面势垒(结合能)的能量,它就可以溢出靶 面而成为溅射原子。
入射粒子引起靶材表面 原子的级联碰撞示意图
在溅射过程中,通过动量传递, 的离子能量作为热量而被损耗, 在溅射过程中,通过动量传递,95%的离子能量作为热量而被损耗,仅有 的离子能量作为热量而被损耗 仅有5%的能量传递 的能量传递 给二次发射的粒子。 给二次发射的粒子。 溅射的中性粒子:二次电子 二次离子 溅射的中性粒子 二次电子:二次离子 二次电子 二次离子=100:10:1
真空蒸镀
真空蒸发(Vacuum Evaporation)镀膜简称蒸发镀,是在真空条件下用蒸发器加热 待蒸发物质,使其汽化并向基板输送,在基板上冷凝形成固态薄膜的过程。 真空蒸镀的基本过程 (1) 加热蒸发过程:包括固相或液相转变为气相 的相变过程(固相或液相→气相),每种物质在不同的 温度有不同的饱和蒸气压。 (2) 汽化原子或分子在蒸发源与基片之间的输运, 此过程中汽化原子或分子与残余气体分子发生碰撞的 次数决定于蒸发原子或分子的平均自由程以及源—基 距离。 (3)蒸发原子或分子在基片表团的沉积过程,即 蒸气的凝聚成核,核生长形成连续膜(气相→固相的 相变过程)。
溅射
溅射现象 入射核能离子轰击靶材表面产生相互作用,结果 会产生如图所示的一系列物理化学现象,主要包括三 类现象: ⑴ 表面粒子:溅射原子或分子 溅射原子或分子,二次电子发射, 溅射原子或分子 正负离子发射,溅射原子返回,解吸附杂质(气体) 原子或分解,光子辐射等。 ⑵ 表面物化现象:加热、清洗、刻蚀、化学分解 或反应。 ⑶材料表面层的现象:结构损伤(点缺陷、线缺 陷)、热钉、碰撞级联、离子注入、扩散、非晶化和 化合相。
相关文档
最新文档
