隔热铝型材工艺流程
断桥铝的定义和制造过程
断桥铝的定义和制造过程
断桥铝，全称为隔热断桥铝门窗型材，是在铝型材中间夹入一个非金属、低导热、导冷系数的隔离物，以得到优良的隔热（冷）性能的铝型材。
这是因为热量通过导热优良的铝合金，传导到非金属隔离物时，热（冷）传导被阻断，热量（冷气）传不到内壁，这样的铝型材称为断桥铝型材。
断桥即表示热能（冷气）不能被室内外进行传递。
断桥铝门窗的制造过程包括以下几个步骤：
选材：选择质量合格的铝型材和隔热条。
切割：根据门窗的尺寸和设计要求，将铝型材切割成合适的长度和角度。
组装：将切割好的铝型材按照设计要求进行组装，形成门窗框扇。
安装玻璃：在组装好的门窗框扇上安装中空玻璃、五金件、隐形纱窗等配件。
加工制作成成品：对组装好的门窗框扇进行加工，如打胶、清洁等，制成成品断桥铝门窗。
此外，在制作过程中还需进行检验和质量控制，确保成品符合相关标准和客户要求。

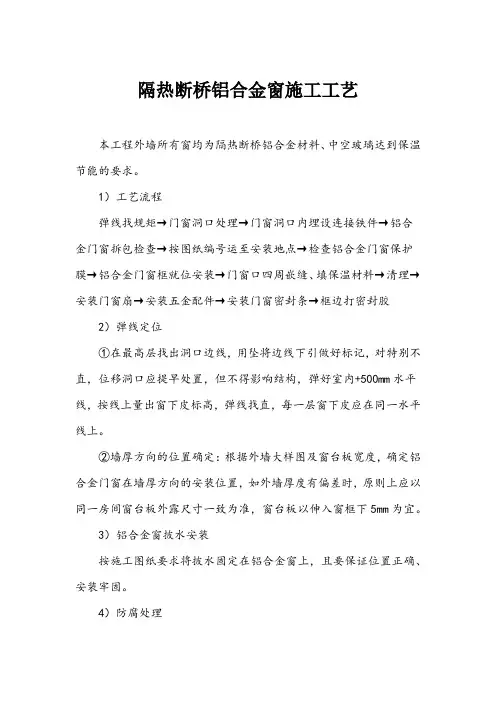

隔热断桥铝合金窗施工工艺
隔热断桥铝合金窗施工工艺本工程外墙所有窗均为隔热断桥铝合金材料、中空玻璃达到保温节能的要求。
1）工艺流程弹线找规矩→门窗洞口处理→门窗洞口内埋设连接铁件→铝合金门窗拆包检查→按图纸编号运至安装地点→检查铝合金门窗保护膜→铝合金门窗框就位安装→门窗口四周嵌缝、填保温材料→清理→安装门窗扇→安装五金配件→安装门窗密封条→框边打密封胶2）弹线定位①在最高层找出洞口边线，用坠将边线下引做好标记，对特别不直，位移洞口应提早处置，但不得影响结构，弹好室内+500mm水平线，按线上量出窗下皮标高，弹线找直，每一层窗下皮应在同一水平线上。
②墙厚方向的位置确定：根据外墙大样图及窗台板宽度，确定铝合金门窗在墙厚方向的安装位置，如外墙厚度有偏差时，原则上应以同一房间窗台板外露尺寸一致为准，窗台板以伸入窗框下5mm为宜。
3）铝合金窗披水安装按施工图纸要求将披水固定在铝合金窗上，且要保证位置正确、安装牢固。
4）防腐处理①门窗框四周外表的防腐处理，按设计要求处理，如果设计没有要求时，可涂刷防腐涂料或粘贴塑料薄膜进行保护，以免水泥砂浆直接与铝合金门窗表面接触，产生电化学反应，腐蚀铝合金门窗。
②安装铝合金门窗时，采用连接铁件固定，连接铁件、固定件等安装用金属零件最好用不锈钢件，否则必须进行防腐处理，以免产生电化学反应，腐蚀铝合金门窗。
5）铝合金门窗安装就位根据划好的门窗定位线，安装铝合金门窗框，并及时调整好门窗框的水平、垂直及对角线长度等符合质量标准，然后用木楔临时固定。
6）铝合金门窗的固定①建筑外门窗的安装必须牢固。
在砌体上安装门窗及连接件严禁用射钉固定。
②当墙体上有铁件时，可直接把铝合金门窗的铁脚直接瑟墙体上的预埋铁件焊牢，焊接处需做防锈处理。
③当墙体上没有预埋铁件时，可用膨胀螺栓将铝合金门窗的铁脚固定到墙上。
④当墙体上没有预铁件时，也可用电钻在墙上打80mm深，直径为6mm的孔，用L型80mm×50mm的6mm钢筋，在长的一端粘涂108胶水泥浆，然后打入孔中，待108胶水泥浆终凝后，再将铝合金门窗的铁脚与埋置的6mm钢筋焊牢。

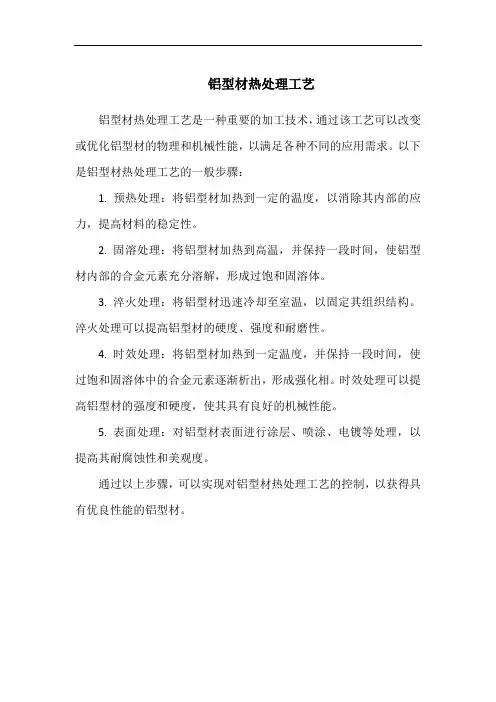

铝型材热处理工艺
铝型材热处理工艺
铝型材热处理工艺是一种重要的加工技术，通过该工艺可以改变或优化铝型材的物理和机械性能，以满足各种不同的应用需求。
以下是铝型材热处理工艺的一般步骤：
1. 预热处理：将铝型材加热到一定的温度，以消除其内部的应力，提高材料的稳定性。
2. 固溶处理：将铝型材加热到高温，并保持一段时间，使铝型材内部的合金元素充分溶解，形成过饱和固溶体。
3. 淬火处理：将铝型材迅速冷却至室温，以固定其组织结构。
淬火处理可以提高铝型材的硬度、强度和耐磨性。
4. 时效处理：将铝型材加热到一定温度，并保持一段时间，使过饱和固溶体中的合金元素逐渐析出，形成强化相。
时效处理可以提高铝型材的强度和硬度，使其具有良好的机械性能。
5. 表面处理：对铝型材表面进行涂层、喷涂、电镀等处理，以提高其耐腐蚀性和美观度。
通过以上步骤，可以实现对铝型材热处理工艺的控制，以获得具有优良性能的铝型材。
穿条式隔热型生产工艺规程
穿条式隔热型生产工艺规程
生产工艺流程：
附注:“
一、型材（半成品）的准备：
加工前必须准备好需要进行加工的型材及图纸和胶条，按生产计划单和图纸的要求进行核对，确定无误后才能进行加工生产。
二、检验：
该工序检验主要是检验半成品的外观质量，如有没有挂伤、弯曲、扭曲等现象，防止不合格半成品进入穿条工序。
三、核对图纸：
主要核对所准备的半成品和图纸是否符合，需进行组合的两种半成品方向是否正确，确保穿条组合工序的正确进行。
四、开齿：
开齿的目的是为了使隔热要能够垂直的就位于铝型材的槽口内，并且在压合时胶条和铝型材能很好地结合一起，在开齿工序中应注意开齿的深度，才能很好地保证成品的各项性能指标达到标准要求，最佳开齿效果为齿顶宽度为0.1～0.5mm，并且两边峰谷相对，有利于穿条的顺利进行和确保压合后的剪切力。
五、穿条：
穿条是将隔热胶条穿入需要进行组合的两边型材的槽口内，使两边形成一个整体，胶条起到隔热隔音及连接作用。
六、压合：
压合是将胶条连接组合好的铝型材通过压合机，使铝型材和胶条更好地组合在一起，并且达到要求的剪切力，在压合过程中，压合力的大小可通过调节，在显示器上读数，为了保证压合后达到要求的剪切力，在压合时显示器上的压合力必须大于250Kg。
七、检验：
当压合一根型材后，必须立即取样进行检测，当纵向剪切力特征值达到要求大于等于24N/mm后方可再进行压合，否则须重新进行调整直至检测合格后再进行压合。
八、贴膜、包装入库；
经检验合格后的成品，须按要求进行贴膜、包装保护，并由计量员计量后入库。

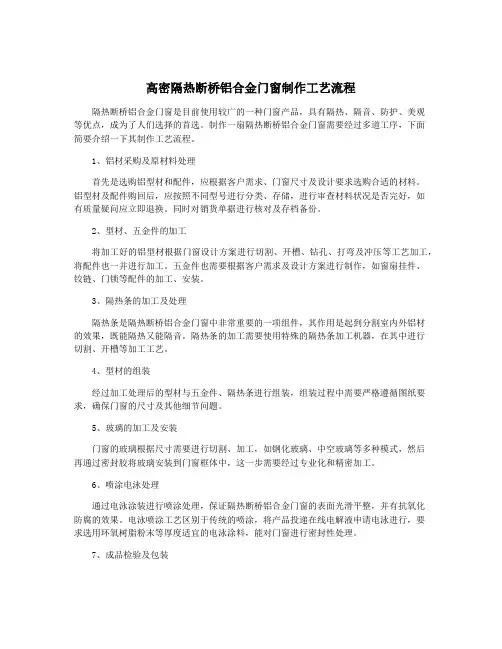

高密隔热断桥铝合金门窗制作工艺流程
高密隔热断桥铝合金门窗制作工艺流程隔热断桥铝合金门窗是目前使用较广的一种门窗产品，具有隔热、隔音、防护、美观等优点，成为了人们选择的首选。
制作一扇隔热断桥铝合金门窗需要经过多道工序，下面简要介绍一下其制作工艺流程。
1、铝材采购及原材料处理首先是选购铝型材和配件，应根据客户需求、门窗尺寸及设计要求选购合适的材料。
铝型材及配件购回后，应按照不同型号进行分类、存储，进行审查材料状况是否完好，如有质量疑问应立即退换。
同时对销货单据进行核对及存档备份。
2、型材、五金件的加工将加工好的铝型材根据门窗设计方案进行切割、开槽、钻孔、打弯及冲压等工艺加工，将配件也一并进行加工。
五金件也需要根据客户需求及设计方案进行制作，如窗扇挂件、铰链、门锁等配件的加工、安装。
3、隔热条的加工及处理隔热条是隔热断桥铝合金门窗中非常重要的一项组件，其作用是起到分割室内外铝材的效果，既能隔热又能隔音。
隔热条的加工需要使用特殊的隔热条加工机器，在其中进行切割、开槽等加工工艺。
4、型材的组装经过加工处理后的型材与五金件、隔热条进行组装，组装过程中需要严格遵循图纸要求，确保门窗的尺寸及其他细节问题。
5、玻璃的加工及安装门窗的玻璃根据尺寸需要进行切割、加工，如钢化玻璃、中空玻璃等多种模式，然后再通过密封胶将玻璃安装到门窗框体中，这一步需要经过专业化和精密加工。
6、喷涂电泳处理通过电泳涂装进行喷涂处理，保证隔热断桥铝合金门窗的表面光滑平整，并有抗氧化防腐的效果。
电泳喷涂工艺区别于传统的喷涂，将产品投递在线电解液申请电泳进行，要求选用环氧树脂粉末等厚度适宜的电泳涂料，能对门窗进行密封性处理。
7、成品检验及包装将成品门窗进行检查，如有问题及时进行更换、修正，并进行包装，包装后进行质检，把质检合格的产品放入仓库。
隔热断桥铝合金门窗制作过程需要严格按照要求进行，确保产品质量和美观效果，同时做到节约生产成本，提高产品市场竞争力。

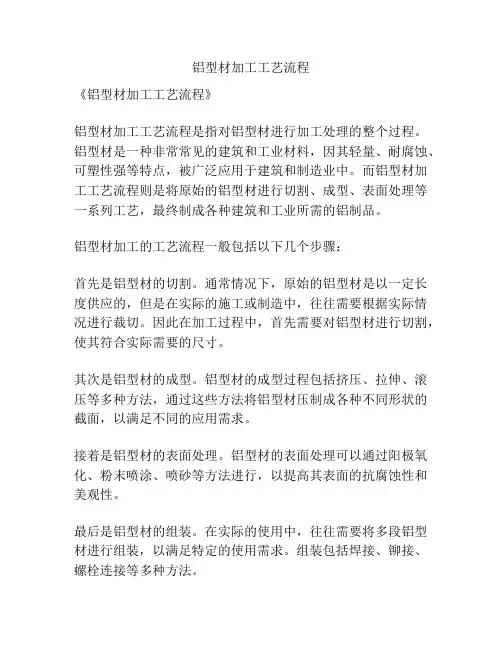

铝型材加工工艺流程
铝型材加工工艺流程
《铝型材加工工艺流程》
铝型材加工工艺流程是指对铝型材进行加工处理的整个过程。
铝型材是一种非常常见的建筑和工业材料，因其轻量、耐腐蚀、可塑性强等特点，被广泛应用于建筑和制造业中。
而铝型材加工工艺流程则是将原始的铝型材进行切割、成型、表面处理等一系列工艺，最终制成各种建筑和工业所需的铝制品。
铝型材加工的工艺流程一般包括以下几个步骤：
首先是铝型材的切割。
通常情况下，原始的铝型材是以一定长度供应的，但是在实际的施工或制造中，往往需要根据实际情况进行裁切。
因此在加工过程中，首先需要对铝型材进行切割，使其符合实际需要的尺寸。
其次是铝型材的成型。
铝型材的成型过程包括挤压、拉伸、滚压等多种方法，通过这些方法将铝型材压制成各种不同形状的截面，以满足不同的应用需求。
接着是铝型材的表面处理。
铝型材的表面处理可以通过阳极氧化、粉末喷涂、喷砂等方法进行，以提高其表面的抗腐蚀性和美观性。
最后是铝型材的组装。
在实际的使用中，往往需要将多段铝型材进行组装，以满足特定的使用需求。
组装包括焊接、铆接、螺栓连接等多种方法。
总的来说，铝型材加工工艺流程涵盖了切割、成型、表面处理和组装等多个环节，需要在专业工厂和设备的支持下进行。
通过科学的工艺流程和先进的加工设备，可以实现对铝型材的高效加工，制作出品质优良的铝制品，满足不同行业的需求。
隔热铝合金窗施工工艺方法
隔热铝合金窗施工工艺方法1、测量放线钢副框制作安装（1）引铅直线在建筑物最顶层找出门窗位置后，以其门窗边线为准，用经纬仪将边线下引，并分别在各层门窗口处弹线做出标识。
对个别门窗边不直的应进行剔凿修整。
（2）弹水平线门窗口水平位置，应以室内+1000mm的水平线为准往上返，量出窗下皮标高，弹线找直。
每一楼层和同一房间窗下皮的标高，应保持一致。
（3）钢副框制作安装钢副框选用20*40*1.5热镀锌方管，按照洞口缩尺原则宽高各减30mm定尺，现场严格按图纸要求下料，打安装孔（安装孔位置应距副框边150mm-200mm，孔与孔之间的间距应小于等于600mm）,打安装孔完毕后用插角进行组装，等土建具备条件后，开始先进行副框安装，先把副框按窗号、楼号分发到相应的洞口位置上，先用木楔固按控制线调好位置水平垂直及进出位，再用Ф8*80的塑料尼龙胀栓对副框与窗口进行有效连接，最后用发泡剂进行副框与墙体弹性连接，等待土建收口。
2、铝合金框安装等土建收口工作做完后，开始先行进行主框的安装，先把铝窗框按楼号、窗号分发到相应的洞口位置上。
用斜面的玻璃垫块把铝窗框与副框挤住，再用自攻钉对铝窗框与副框进行有效连接，并调整好铝窗四周与窗口之间的间隙，要求铝窗框与副框之间的间隙≤5mm。
铝框与副框之间的缝隙注入发泡后主框与墙体用耐候胶进行柔性连接。
3、玻璃安装安装玻璃先撕掉门窗上的保护膜，清洁干净，再将玻璃就位。
单块玻璃尺寸较小，可用双手操作就位；单块玻璃尺寸较大时，可用玻璃吸盘安装。
安装玻璃前，应先在玻璃下边垫有3mm厚的弹性垫块，以缓冲启闭等力的冲击。
垫块应设在玻璃边长的1/4处。
玻璃不可与铝合金型材和螺钉直接接触，以防碎裂。
再将压条扣上，然后按照设计要求填塞密封胶条和打胶。
密封胶条（打胶）应平整、光滑、无松动、密实，以免产生渗水。
中空玻璃与槽口的配合尺寸符合下表的规定：4、胶条安装玻璃胶条均为三元乙丙（EPDM）胶条。
安装玻璃胶条时，可先用斜面的玻璃垫片把玻璃与玻璃扣条之间的缝隙垫大，再用斜面的木锤或者橡胶皮锤沿着玻璃面逆向把玻璃胶条砸入玻璃扣条的槽口。
铝型材生产工艺流程
铝型材生产工艺流程
铝型材生产工艺流程是指制作铝型材的整个生产过程，包括原料准备、熔炼、浇铸、挤压、热处理和表面处理等环节。
下面是一个简要的铝型材生产工艺流程：
1. 原料准备：选择适当的铝合金材料，通过矿石选矿、破碎磨矿和矿浆制备等工艺将铝矿石提纯成适合生产铝型材的铝合金坯料。
2. 熔炼：将切割好的铝合金坯料放入熔炉中进行加热熔化，保持适当的熔化温度和时间，使铝合金材料均匀融化。
3. 浇铸：熔化的铝合金材料通过喷枪或流淌的方式，倒入预准备好的铸型中，通过冷却凝固，形成铝型材的初始形状。
4. 拉才挤压：将凝固的铝型材放入挤压机，通过加热和挤压的方式，使铝型材在模具内经过拉才变形，尺寸得到进一步的精确和改进。
5. 热处理：对挤压好的铝型材进行热处理，包括固溶处理和时效处理，通过控制不同的温度和时间，改变铝合金的组织结构，提高其力学性能和耐腐蚀性能。
6. 表面处理：对经过热处理的铝型材进行表面处理，包括阳极氧化、喷涂和电泳涂装等工艺，以提高铝型材的表面光洁度、耐腐蚀性和装饰效果。
7. 产品检验：对生产好的铝型材进行外观质量、尺寸精度、力学性能和耐腐蚀性能等方面的检验，确保产品质量符合要求。
8. 包装和运输：符合质量要求的铝型材经过包装后，安全、准确地进行运输，以满足客户的需求。
以上就是铝型材生产工艺流程的一个简要描述，具体工艺流程可能因不同的铝型材类型和生产厂家而有所不同，但总体步骤相似。
铝型材生产工艺的每个环节都需要严格的控制和操作，以确保产品质量的稳定和可靠。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
8
⑹包装是最后工序，可用塑料薄膜套装，也可用包装纸缠绕包装， 主要是保护型材在运输、加工中不被磕碰伤。
/ 武汉伟业有色金属材料有限公司
9
隔热铝型材工艺流程
国内的隔热铝型材生产线，主要生产工艺技术是采用“辊压嵌 入式”，无论是引进国外的或国产设备，均是采用“三步法”生 产程序，即开齿、穿条、辊压。也有的企业在研究“两步法”生 产程序，将开齿、穿条同步进行，但基本原理还是一样，只是缩 操作平台→贴保护膜→开齿→穿条→辊压→隔热腔填充 聚氨酯泡沫→包装。
3
⑴第一道工序主要是检验型材表面质量及尺寸规格。内、外层 铝型材可以采用阳极氧化或静电粉末喷涂型材。也可以将内、外 层铝型材采用不同颜色配料，通过穿条断桥连接，形成内、外双 色铝合金门窗。
4
⑵第二道工序是贴保护膜，主要保护型材表面质量在加工、搬运 过程中不被损坏。
5
⑶开齿是关键工序，主要是在隔热铝型材穿条滑道两内壁碾压形成 如锯齿状齿道。通过辊压嵌入聚氯乙烯硬质塑料胶条，使其固定在 一起。 目前国内对齿道深度没有具体规定，但在行业标准JC/T建筑隔热铝 合金型材标准中．规定了其抗拉强度和抗剪强度值，从而要求齿道 必须将聚氯乙烯硬质塑料隔热条与铝合金型材通过辊压紧连接在一 起。
6
⑷穿条与辊压工序是重要工序，穿条是将聚氯乙烯硬质塑料隔热 条，通过穿条设备穿入已开好齿的隔热铝型材齿道内，然后又通 过辊压设备，将隔热铝型材与聚氯乙烯硬质塑料胶条辊压在一起。
7
⑸隔热腔填充聚氨酯泡沫工序是对发泡式隔热铝型材而言的，将型材 放在双组分计量混配器中，通过混合喷头灌注到隔热腔内自然发泡。 聚氨酯是聚氨基甲酸酯的简称。高分子主链上含有许多重复的 基团的高分化合物，统称聚氨基甲酸酯。热导率特别低，有优越的声 学性能、电学性能和耐化学作用性能。发泡式隔热铝型材具备双重保 温效果，适用于寒冷地带。
