三角形槽钢定型化电梯井操作平台：
一、三角形槽钢定型化电梯井操作平台：
采用10号及以上槽钢焊接制作成如下三角形电梯井操作平台，适用范围，电梯井四壁为现浇混凝土墙体，井筒内隔墙无需二次砌筑。
1、槽钢制作电梯井平面操作平台（平台尺寸按井筒尺寸下料制作）；
2、放料口竖向槽钢；
3、放料口水平槽钢；
4、电梯井平面操作平台竖向支撑；
5、电梯井平面操作平台斜向支撑；斜向支撑下部搁置于下层楼面，与防坠挡铁共同作用。
6、防坠挡铁；长度不小于300mm，内侧与竖向支撑双面满焊，外侧与斜向支撑双面满焊。
7、吊环，¢16以上，位于前端（1/3-2/5）位置，与槽钢腹板双面满焊，焊缝长度100mm。
二、工字钢分段搭设式电梯井操作平台：
采用16号及以上工字钢分段搭设电梯井操作平台，搭设高度控制在20m以内，适用范围，电梯井筒内隔墙为二次砌筑，且立杆间距不超过1.5m。
1、16号及以上工字钢，两侧楼面搁置长度均不小于500mm；
2、¢16锚环，离工字钢端部距离200mm；
3、平台主楞钢管；
4、平台次楞钢管，间距不大于500mm；
5、满铺脚手板，垂直于次楞钢管。
注：每层高范围内需增设斜向钢管，形成整体格构体系，立杆同一截面接头位置需增设水平剪刀撑。
三、通长钢管式电梯井操作平台（限制使用）：
按照电梯井尺寸，采用至少两根以上（需按照电梯井尺寸计算）¢60×3.5mm通长钢管，穿过电梯井内外侧砼墙体内预留的¢100套管，钢管两侧均至少出墙面100mm以上。
1、¢60×3.5mm及以上规格通长钢管；
2、一侧端部焊置100*100钢板；
3、8号槽钢焊置的定型操作平台，槽钢次楞间距500mm以内；
4、满铺脚手板
5、吊环，¢16以上，位于两侧约1/5位置，与槽钢腹板双面满焊，焊缝长度100mm。
注：按电梯井2m*2m计算，如果穿两个¢48.3×3.6mm通长钢管，每根管约能承担430Kg荷载，8号槽钢平台自重（含脚手板）约200Kg，两个操作工人约200Kg，其余施工荷载不能超过460Kg，该做法存在较大事故隐患，故取消¢48.3×3.6mm通长钢管做法。
电梯井部位定型化三角式操作平台的施工工法
电梯井部位定型化三角式操作平台施工工法1.前言高层建筑中设计电梯满足垂直运输或人群疏散，电梯井大多三面为剪力墙，一面开门，在建筑物内部沿高度方向贯通。
故此部位结构施工属于高空作业，极易发生坠落事故。
鉴于电梯井部位施工防护要求高，尤其是在现浇钢筋混凝土施工过程中，必须搭设专门的操作平台，为施工人员进行钢筋绑扎、模板加固等工作提供安全可靠的工作面。
现行的梯井部位操作平台多为工字钢支撑组合钢管扣件式脚手架的形式，搭设方式实施繁琐或者安全系数不高，导致电梯井作业过程中消耗大量人力、物力，且存在一定的安全隐患。
本工法采用一种定型化三角式电梯井操作平台完成电梯井内现浇混凝土结构施工。
该操作平台是依照电梯井净尺寸进行设计，采用工字钢、方钢管等钢材焊接而成的一种呈三角式形的新型电梯井操作平台，该平台自重轻、刚度大、运输便捷且一次定型制作可整个项目重复利用，实际应用过程中安全便捷取得了良好的经济效益和社会效益，具有较大的推广价值。
2.工法特点2.1定型化三角式电梯井操作平台制作材料采用施工现场常见的工字钢、方管等钢材，依照电梯井部位净尺寸进行焊接制作，取材便捷，制作简单，自重较轻，具有施工便捷的特点；2.2本工法操作平台通过两根工字钢斜撑和支脚紧贴电梯井内壁和梯井洞口梁，当平台上作用荷载时形成自锚机制安全可靠；同时平台侧部通过紧固件可顶牢井壁，防止平台侧向倾覆。
工人在铺设并固定硬质隔离的平台面上施工安全可靠；2.3本工法操作平台通过现场一次定型化制作可在整个项目重复使用，同时施工过程中仅需塔吊沿电梯井吊运一次即可完成整个平台施工层间周转，可提高电梯井部位乃至整个施工层的施工效率，从而加快施工进度。
3.适用范围本工法适用于设计有现浇混凝土电梯井的建筑工程施工过程中。
4.工艺原理本工法是利用定型化电梯井操作平台完成电梯井部位现浇混凝土结构施工，利用三角式操作平台制作方便、安全可靠的特点实现电梯井部位钢筋绑扎、模板加固等工序的施工。
电梯井部位定型化三角式操作平台的施工工法
电梯井部位定型化三角式操作平台的施工工法一、背景介绍电梯井是一个重要的设备通道，用于安装和维修电梯。
为了保证施工的高效率和施工质量，定型化施工工法被引入到电梯井的施工中。
其中，三角式操作平台是一种常用的定型化施工工法。
二、施工前的准备工作1.定型化施工方案的制定：根据具体的施工需求，制定电梯井部位定型化三角式操作平台的施工方案，包括具体的施工步骤、施工材料、施工工具等。
2.施工材料和设备的准备：根据施工方案，准备好所需的施工材料，如操作平台结构材料、脚手架、施工道具等。
3.工地的准备：清理施工现场，确保安全通道和施工通道畅通。
三、施工步骤1.搭建脚手架：首先，根据施工方案，搭建起适当高度的脚手架，用于安装操作平台的结构材料和提供工作平台。
2.安装操作平台的支撑结构：在脚手架上，按照施工方案，安装操作平台的支撑结构，通常采用钢构架或木构架。
确保支撑结构的稳定和牢固。
3.搭建操作平台：在操作平台的支撑结构上，按照施工方案，安装操作平台的地板和围护结构。
地板可以采用钢板或木板，并确保地板的平整和固定。
围护结构可以采用钢架或玻璃幕墙等，以保证操作平台的安全和舒适。
4.安装辅助设备：根据施工需求，安装所需的辅助设备，如工作台、电源插座、灯具、安全绳等，以便施工人员进行工作。
5.施工验收：在施工完成后，进行施工验收，检查施工质量和安全状况，确保操作平台能够满足安全和施工需求。
如有问题，及时进行修正和整改。
四、安全措施1.设立安全警示标志：在施工现场的入口处设立安全警示标志，提醒人员注意施工区域的危险性，以确保工人和行人的安全。
2.配备个人防护设备：施工人员必须配备个人防护设备，如安全帽、安全带、防护眼镜、防护手套等，以防止意外伤害。
3.严格施工管理：制定施工规范和管理制度，进行施工人员的培训和监督，确保施工按照规范进行，并进行及时的排查和整改。
4.定期检查和维护：定期检查和维护操作平台的支撑结构和固定件，确保施工质量的长期稳定。
电梯井操作平台施工方案三角架
电梯井操作平台施工方案三角架一、项目背景二、施工方案1.选材操作平台采用高强度钢材制作，常见的材料有Q235钢、Q345钢等，材料的选择应符合国家相关标准。
2.设计和制作根据电梯井的尺寸和需要，在平台四周设计和安装三角架。
三角架的设计和制作应符合相关安全标准，确保其稳定性和承重能力。
三角架的构成一般包括立柱、横梁和斜撑，横梁和斜撑与立柱连接采用焊接或螺栓连接。
3.安装操作平台的安装需要根据实际情况进行调整和处理，确保稳定和安全。
在安装之前，需对电梯井进行检测和评估，确保平台的尺寸和位置符合要求。
安装时，首先安装操作平台的立柱，然后安装横梁和斜撑，最后进行调整和固定。
4.考虑使用安全设备为了保证操作平台使用的安全性，可以考虑在操作平台上安装安全设备。
例如，可以安装防滑垫，以防止工作人员滑倒。
此外，还可以根据需要，安装护栏和安全网。
5.施工安全措施在进行操作平台施工过程中，需要严格遵守安全操作规程，采取安全措施。
施工人员必须戴好安全帽、安全带等个人防护装备，并接受必要的安全培训。
同时，现场应设置警示标识，确保施工现场的安全性。
6.工期和质量控制操作平台施工需要合理安排施工工期，确保施工质量的同时，尽量减少对电梯运行的影响。
在施工过程中，应进行定期检查和测试，确保操作平台的稳定性和安全性。
三、结论电梯井操作平台的施工方案三角架是确保操作平台稳定性和安全性的重要设计和制作要素。
三角架的设计和制作应符合相关安全标准和要求，并结合具体施工情况进行适当调整和控制。
在施工过程中，必须严格遵守安全操作规程，并采取必要的安全措施，确保施工的质量和安全性。

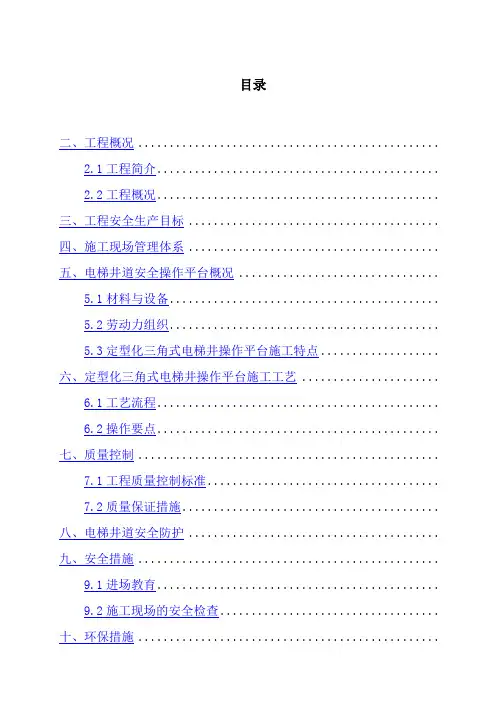

电梯井操作平台定型化三角式
目录二、工程概况................................................2.1工程简介.............................................2.2工程概况.............................................三、工程安全生产目标 ........................................四、施工现场管理体系 ........................................五、电梯井道安全操作平台概况 ................................5.1材料与设备...........................................5.2劳动力组织...........................................5.3定型化三角式电梯井操作平台施工特点...................六、定型化三角式电梯井操作平台施工工艺 ......................6.1工艺流程.............................................6.2操作要点.............................................七、质量控制................................................7.1工程质量控制标准.....................................7.2质量保证措施.........................................八、电梯井道安全防护 ........................................九、安全措施................................................9.1进场教育.............................................9.2施工现场的安全检查...................................十、环保措施................................................附图1....................................................... 附图2....................................................... 附图3.......................................................电梯井操作平台安全专项施工方案一、编制依据本工程设计图纸《建筑钢结构焊接技术规程》JGJ81-2002《钢筋混凝土工程施工及验收规范》GB50204-2002《****市建筑施工现场安全质量标准化达标实施手册》《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011《建筑施工高处作业安全技术规范》JGJ80-1991《建筑施工安全检查标准》JGJ59-2011二、工程概况2.1工程简介2.1.1工程性质工程名称：*************商住小区建设单位：*************房地产开发有限公司设计单位：*************建筑设计咨询有限公司监理单位：*************建设工程管理有限责任公司施工单位：*************集团有限公司2.1.2工程地理位置及周围环境1、地理位置本工程位于***市***区***北路与***路交汇处。
电梯井部位定型化三角式操作平台的施工工法(2)
电梯井部位定型化三角式操作平台的施工工法一、前言电梯井部位定型化三角式操作平台的施工工法是一种适用于电梯井部位施工的工艺方法，旨在提高施工效率、减少人力成本和确保工程质量。
在实际工程中，该工法已经得到了广泛应用和验证。
本文将对该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施以及经济技术分析进行详细介绍。
二、工法特点电梯井部位定型化三角式操作平台的施工工法具有以下几个特点：1. 施工效率高：采用定型化操作平台进行施工，可以提高作业效率，节省施工时间，从而缩短施工周期。
2. 减少人力成本：操作平台可以提供稳定的工作环境，减少施工人员的劳动强度，降低人力成本。
3. 确保工程质量：操作平台的稳固性和可靠性可以保证施工过程中的安全性和工程质量，减少问题的出现。
三、适应范围该工法适用于各种类型的电梯井部位施工，包括新建电梯井和电梯井的改造工程。
对于不同规模和高度的电梯井，都可以根据具体情况，灵活应用该施工工法。
四、工艺原理该工法的工艺原理是基于三角形结构原理，通过设置钢构接拼、支撑框架等建设设备来提供安全稳定的施工环境，使施工过程中的作业人员和设备能够稳定进行施工作业。
五、施工工艺该工法的施工工艺分为以下几个阶段：1. 施工准备：对施工现场进行清理、平整，搭建操作平台和搭设安全防护设施。
2. 钢构安装：根据设计要求，将钢构件依次安装，确保其稳定性和准确性。
3. 支撑框架搭建：搭建支撑框架，为施工过程提供稳定的支撑。
4. 装修施工：进行电梯井内的装修施工，包括墙体砌筑、地面铺设、天花板装修等。
5. 各项验收：完成装修施工后，进行各项验收工作，确保质量和安全。
六、劳动组织根据工程规模和施工工期，合理安排施工人员数量和工作时间，确保施工进度和效果。
七、机具设备该工法所需的机具设备包括操作平台搭建设备、吊车、焊接设备、框架支撑设备等。
八、质量控制通过严格的质量控制方法和措施，如材料检查、焊接工艺控制和工序检验等，确保施工过程中的质量达到设计要求。

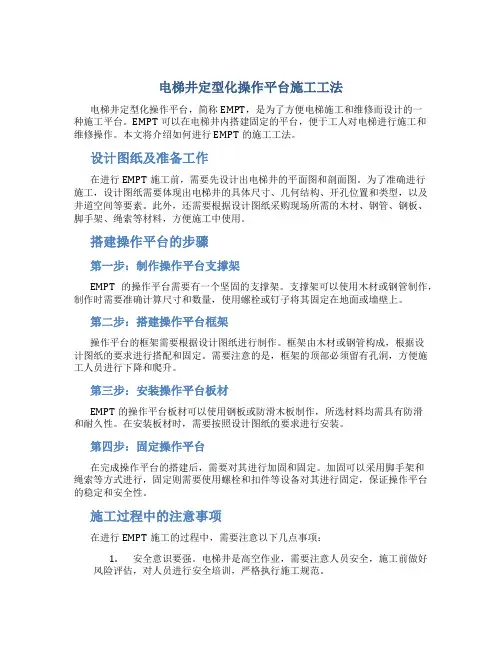

电梯井定型化操作平台施工工法..
电梯井定型化操作平台施工工法电梯井定型化操作平台，简称EMPT，是为了方便电梯施工和维修而设计的一种施工平台。
EMPT可以在电梯井内搭建固定的平台，便于工人对电梯进行施工和维修操作。
本文将介绍如何进行EMPT的施工工法。
设计图纸及准备工作在进行EMPT施工前，需要先设计出电梯井的平面图和剖面图。
为了准确进行施工，设计图纸需要体现出电梯井的具体尺寸、几何结构、开孔位置和类型，以及井道空间等要素。
此外，还需要根据设计图纸采购现场所需的木材、钢管、钢板、脚手架、绳索等材料，方便施工中使用。
搭建操作平台的步骤第一步：制作操作平台支撑架EMPT的操作平台需要有一个坚固的支撑架。
支撑架可以使用木材或钢管制作，制作时需要准确计算尺寸和数量，使用螺栓或钉子将其固定在地面或墙壁上。
第二步：搭建操作平台框架操作平台的框架需要根据设计图纸进行制作。
框架由木材或钢管构成，根据设计图纸的要求进行搭配和固定。
需要注意的是，框架的顶部必须留有孔洞，方便施工人员进行下降和爬升。
第三步：安装操作平台板材EMPT的操作平台板材可以使用钢板或防滑木板制作，所选材料均需具有防滑和耐久性。
在安装板材时，需要按照设计图纸的要求进行安装。
第四步：固定操作平台在完成操作平台的搭建后，需要对其进行加固和固定。
加固可以采用脚手架和绳索等方式进行，固定则需要使用螺栓和扣件等设备对其进行固定，保证操作平台的稳定和安全性。
施工过程中的注意事项在进行EMPT施工的过程中，需要注意以下几点事项：1.安全意识要强。
电梯井是高空作业，需要注意人员安全，施工前做好风险评估，对人员进行安全培训，严格执行施工规范。
2.确保EMPT的质量。
施工过程中，需要严格按照设计图纸进行施工，确保每个节点的质量，防止出现质量问题。
3.合理使用工具和材料。
施工过程中需要使用到钢管、钢板、脚手架、绳索等材料，要合理使用这些材料，防止浪费和过度使用。
4.完美清理现场。
施工完成后应及时清理现场，将垃圾和不需要使用的材料全部清理出去，保持整洁。
电梯井操作平台(定型化三角式)
目录一、编制依据 (1)二、工程概况 (1)2.1工程简介 (1)2.2工程概况 (1)三、工程安全生产目标 (2)四、施工现场管理体系....................................... 错误!未定义书签。
五、电梯井道安全操作平台概况 (4)5.1材料与设备 (4)5.2劳动力组织 (4)5.3定型化三角式电梯井操作平台施工特点 (4)六、定型化三角式电梯井操作平台施工工艺 (5)6.1工艺流程 (5)6.2操作要点 (5)七、质量控制 (8)7.1工程质量控制标准 (8)7.2质量保证措施 (8)八、电梯井道安全防护 (8)九、安全措施 (9)9.1进场教育 (9)9.2施工现场的安全检查 (9)十、环保措施 (9)附图1 (10)附图2 (11)附图3 (12)电梯井操作平台安全专项施工方案一、编制依据本工程设计图纸《建筑钢结构焊接技术规程》JGJ81-2002《钢筋混凝土工程施工及验收规范》GB50204-2002《****市建筑施工现场安全质量标准化达标实施手册》《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011《建筑施工高处作业安全技术规范》JGJ80-1991《建筑施工安全检查标准》JGJ59-2011二、工程概况2.1工程简介2.1.1工程性质工程名称：*************商住小区建设单位：*************房地产开发有限公司设计单位：*************建筑设计咨询有限公司监理单位：*************建设工程管理有限责任公司施工单位：*************集团有限公司2.1.2工程地理位置及周围环境1、地理位置本工程位于***市***区***北路与***路交汇处。
2、周围环境本工程建设场地位于***市***北路以西***路以北。
南面为***住宅小区一期，西面为小山坡，北面为二期用地。
场地东侧南侧拟作为场地的材料场及临时车道。
梯井筒三角斜撑架操作平台施工工法
电梯井筒三角斜撑架操作平台1. 前言目前我公司承接的工程普遍为高层建筑物，其中的电梯井部位由于为垂直井筒结构，为了便于此部位的筒壁墙体施工及安全防护的需要，必须设置操作平台。
传统的做法是在下层墙体（筒壁）预留两个矩形孔，穿入两根型钢，上面平置一个型钢钢板制成的平台作为上层墙体施工时的操作平台。
此方法的缺点是流转不够方便安全、同时需要在每层井壁预留4个矩形孔，在结构封顶之后需要逐一修补，这里涉及到预留孔及修补成本、电梯井内脚手架搭设的成本及相应安全问题。
而且，按照燕郊工程后期户内电梯安装公司的施工方案，电梯安装公司也已经不再采用电梯井内搭设脚手架安装的方法，而是采取先装机房钢梁，垂下钢丝绳吊住轿厢，安装工人站在轿厢上操作的安装工艺。
这样，我们有必要采取一种新型的施工工艺，在确保安全的前提下，达到提高质量、加快进度、节约项目成本的目的。
燕郊项目部技术人员对此难题开展了技术创新，形成了三角斜撑架操作平台的新工法，此工法操作简便，安全可靠，费用低廉，取得了明显的社会效益和经济效益。
2. 工法特点根据井筒尺寸定型制作整体式操作平台，按施工流水速度利用塔吊逐层上提流转使用。
流转便捷，不需要预留孔洞。
3. 适用范围所有高层建筑电梯井部位施工。
4. 工艺原理操作平台为整体式，下设2根斜撑。
按照力偶原理，上部受力为平台外侧横梁横向顶住井筒墙体，下部受力为斜撑底脚支承于下层楼板。
5. 施工工艺流程及操作要点5.1 工艺流程：5.1.15.1.25.2 操作要点：5.2.1 下料：槽钢下料采用气割，钢筋下料采用砂轮切割机，不得用钢筋切断机。
5.2.2 焊接：槽钢四角拼接处预先在焊接处用气割加工出斜坡，以在拼接时形成Ｖ形口，以保证焊接质量。
5.2.3 组合：钢板与钢架固定宜采用在钢板上钻孔，再塞焊与下部型钢（或钢筋）焊接的方法，这样有利于保证平台表面平整不变形。
5.2.4 安装：支撑架放在下层电梯门口暗梁处，应注意槽钢直角阴角顶紧结构面。
电梯井定型化操作平台施工工法..
电梯井定型化操作平台施工工法一．前言：电梯井定型化操作平台通过对传统的落地式脚手架进行改进，采用了斜向支撑的可装配式的方式组合，减少了脚手架的搭拆难度，保证满足了使用功能的同时又能节约钢管、扣件的使用量，提高了施工作业效率又节约施工成本，而且定型化的操作平台有利于提高施工安全系数，减小安全隐患.二. 工法特点：此电梯井定型化操作平台与传统的落地式脚手架操作平台相比，吊运方便，施工速度快，加固工序简单,成型质量好，能节省租赁材料，施工成本低的特点，而且安全性更能得到保障.三。
适用范围：此电梯井定型化操作平台专为剪力墙结构的电梯井设计，尺寸根据井筒尺寸设定，特别适合于高层的电梯井施工，在工期要求较为紧张的工程中有很大的优势.四. 工艺原理：4。
1电梯井定型化操作平台采用了斜向支撑、操作平台、高强螺栓固定连接的可装配方式,减少了脚手架的搭拆难度，避免了常规的单立杆超高脚手架体系的安全隐患,如搭设高度超高所引起的架体变形，扣件荷载超规范爆裂的安全隐患。
4.2电梯井操作平台验算施工荷载为N =3KN/m2.此定型化操作平台槽钢之间采用 M16高强螺栓作为连接。
4。
2。
1横向型钢验算电梯井操作平台横向型钢选用8#槽钢城中a。
内部型钢选用8#槽钢承重,并在两端和内部分布4根8#槽钢和4∠40*40。
8#槽钢:8.05Kg/m,Wx=25.3cm3，，∠40＊40：2.422 Kg/m，钢管、木方、多层板：40Kg/m2b。
每根承重槽钢所加荷载:F1=1。
4＊3000＊1.8=7560N/mQ =1。
2（8。
05+2。
422+39。
25＊1.8）*9.8=795 N/mq1=7560+795=8355 N/mc.验算:Mmax=q1L2/8=8355＊1.82/8=3383.8 N/m正应力= Mmax/r. Wx=3383.8＊1000(1。
05*25.3＊1000）=127。
4 N/m m 〈215 N/m m符合要求d。
12-电梯井操作平台电梯井钢操作平台技术交底
工程名称
施工单位中审核人
分包单位临□施组总设计交底
□单位工程施组交底
□施工方案交底
□专项施工方案交底
■施工作业交底
交底部位 5
接收交底范围5
交底人接收交底人数交底时间2018年9月15日体预留洞口内，做法见下图2。
由于电梯井进深均为2000，操作平台立面图用一个图进行表示：
图1 操作平台立面安装示意图
工程名称
施工单位中审核人
分包单位临□施组总设计交底
□单位工程施组交底
□施工方案交底
□专项施工方案交底
■施工作业交底
交底部位 5
接收交底范围5
交底人接收交底人数交底时间2018年9月15日
图2 防坠落措施
图3 钢平台立面及操作面制作示意图
7.质量控制
7.1保证项目
(1) 进场原材符合国家现行标注及规范。
(2) 钢制平台平面尺寸偏差符合要求。
钢制支撑截面尺寸符合要求。
(3)焊接符合验收规范要求，表面无裂纹、未熔合、夹渣、焊瘤，咬边、烧穿、坑和针状孔等缺陷。
(4)平台安装就位后应保证平稳，与电梯井壁的间隙不得大于5cm，电梯井平台下方不得吊挂任何物品。
7.2基本项目
(1)钢制平台平面尺寸允许偏差±10mm；支撑架界面尺寸允许偏差±10mm。
(2) 焊接符合验收规范要求，焊缝高度要求为5mm。
表面无裂纹、未熔合、夹渣、焊瘤，咬边、烧穿、坑和针状孔等缺陷。
8.安全措施。
