(1)磁感应强度B与垂直磁场方向的面积S的乘积叫做穿过这个面的磁通
电磁感应解题技巧及相应例题
导体切割磁感线产生感应电动势
的大小E=BLv sinα
（α是B与v之间的夹角）
转动产生的感应电动势
转动轴与磁感线平行
如图磁感应强度为B的匀强磁场方向
垂直于纸面向外，长L的金属棒oa以o为轴
在该平面内以角速度ω逆时针匀速转动。
求金属棒中的感应电动势。
EBLL1BL2
22
v ω
oa
公式E=n ΔΦ/Δt与E=BLvsinθ的区别与联系
一、电磁感应与电路规律的综合
• 问题的处理思路
• 1、确定电源:产生感应电动势的那部分导体 或电路就相当于电源，它的感应电动势就 是此电源的电动势，它的电阻就是此电源 的内电阻。根据法拉第电磁感应定律求出 感应电动势，利用楞次定律确定其正负极.
• 2、分析电路结构,画等效电路图.
• 3、利用电路规律求解,主要有欧姆定律，串 并联规律等.
2.电磁感应现象 1）产生感应电流条件:
2）引起磁通量变化的常见情况
3）产生感应电动势条件
无论回路是否闭合,只要穿过线 圈平面的磁通量发生变化,线圈中 就有感应电动势.产生感应电动势 的那部分导体相当于电源
产生感应电流的条件：
①电路要闭合 ②穿过电路的磁通量要发生变化
产生感应电动势的那部分导体相 当于电源。
三、电磁感应中的能量转化问题
导体切割磁感线或磁通量发生变化时，在回路中产生感应电 流，机械能或其他形式的能量转化为电能，有感应电流的导体 在磁场中受安培力作用或通过电阻发热，又可使电能转化为机 械能或内能，这便是电磁感应中的能量问题。
1、安培力做功的特点： 外力克服安培力做功即安培力做负功：其它形式的能转
qI tE tn tn
R R t
知识讲解 电磁感应现象 感应电流方向的判断(基础)
物理总复习：电磁感应现象 感应电流方向的判断【考纲要求】1、知道磁通量的变化及其求解方法，理解产生感应电流、感应电动势的条件；2、理解楞次定律的基本含义与拓展形式；3、理解安培定则、左手定则、右手定则、楞次定律的异同，并能在实际问题中熟练运用。
【知识网络】【考点梳理】考点一、磁通量1、定义： 磁感应强度B 与垂直场方向的面积S 的乘积叫做穿过这个面积的磁通量，BS φ=。
如果面积S 与B 不垂直，如图所示，应以B 乘以在垂直于磁场方向上的投影面积S '。
即cos BS φθ'=。
2、磁通量的物理意义: 磁通量指穿过某一面积的磁感线条数。
3、磁通量的单位：Wb 211Wb T m =⋅。
要点诠释：（1）磁通量是标量，当有不同方向的磁感线穿过某面时，常用正负加以区别，这时穿过某面的磁通量指的是不同方向穿过的磁通量的代数和。
另外，磁通量与线圈匝数无关。
磁通量正负的规定：任何一个面都有正、反两面，若规定磁感线从正面穿入磁通量为正，则磁感线从反面穿入时磁通量为负。
穿过某一面积的磁通量一般指合磁通量。
（2）磁通量的变化21φφφ∆=-，它可由B 、S 或两者之间的夹角的变化引起。
4、磁通量的变化要点诠释：（一）、磁通量改变的方式有以下几种（1）线圈跟磁体间发生相对运动，这种改变方式是S 不变而相当于B 变化。
（2）线圈不动，线圈所围面积也不变，但穿过线圈面积的磁感应强度是时间的函数。
（3）线圈所围面积发生变化，线圈中的一部分导体做切割磁感线运动。
其实质也是B 不变，而S 增大或减小。
（4）线圈所围面积不变，磁感应强度也不变，但二者间的夹角发生变化，如在匀强磁场中转动矩形线圈。
（二）、对公式BS φ=的理解在磁通量BS φ=的公式中，S 为垂直于磁感应强度B 方向上的有效面积，要正确理解 φ、B 、S 三者之间的关系。
（1）线圈的面积发生变化时磁通量是不一定发生变化的，如图（a ），当线圈面积由S 1变为S 2时，磁通量并没有变化。
从三个角度理解“磁通量及其变化”
从三个角度理解“磁通量及其变化”“磁通量及其变化”是学好电磁感应的一个突破口，直接关系到对楞次定律及法拉第电磁感应定律的学习与应用．而在解决实际问题过程中由于对“磁通量”理解不全面，往往容易出错．下面从三个角度对该知识点进行剖析．1．磁通量Φ的定义磁感应强度B与垂直于磁场方向的面积S的乘积叫做穿过这个面积的磁通量，定义式为Φ＝BS.(1)面积S是指闭合电路中包含磁场的那部分的有效面积．如图1所示，若闭合电路abcd和ABCD所在平面均与匀强磁场B垂直，面积分别为S1和S2，且S1>S2，但磁场区域恰好只有ABCD那么大，穿过S1和S2的磁通量是相同的，因此，Φ＝BS中的S应指闭合电路中包含磁场的那部分的有效面积S2.图1(2)如果面积S与磁感应强度B不垂直，可将磁感应强度B向着垂直于面积S的方向投影，也可以将面积向着垂直于磁感应强度B的方向投影．特例：B∥S时，Φ＝0；B⊥S时，Φ最大(Φ＝BS)．(3)磁通量与线圈的匝数无关．线圈匝数的多少不改变线圈面积大小，所以不管有多少匝线圈，S是不变的，B也和线圈无关，所以磁通量不受线圈匝数影响．也可以简单理解为磁通量大小只取决于穿过闭合线圈的磁感线条数．2．磁通量的方向磁通量是双向标量，若设初始时为正，则转过180°时为负．说明：磁通量是标量，它的方向只表示磁感线是穿入还是穿出．当穿过某一面积的磁感线既有穿入的又有穿出的时，二者将互相抵消一部分，这类似于导体带电时的“净”电荷．3．磁通量的变化ΔΦ由公式：Φ＝BSsin θ可得磁通量的变化量ΔΦ＝Φ2－Φ1有多种形式，主要有：(1)S、θ不变，B改变，这时ΔΦ＝ΔB·Ssinθ(2)B、θ不变，S改变，这时ΔΦ＝ΔS·Bsin θ(3)B、S不变，θ改变，这时ΔΦ＝BS(sin θ2－sin θ1)可见磁通量Φ是由B、S及它们间的夹角θ共同决定的，磁通量的变化情况应从这三个方面去考虑．对点例题(单选)如图2所示，一水平放置的矩形线框面积为S，匀强磁场的磁感应强度为B，方向斜向上，与水平面成30°角，现若使矩形线框以左边的边为轴转到竖直的虚线位置，则此过程中磁通量改变量的大小是()图2A.3－12BS B．BSC.3＋12BS D．2BS解题指导Φ是标量，但有正负之分，在计算ΔΦ＝Φ2－Φ1时必须注意Φ2、Φ1的正负，要注意磁感线从线框的哪一面穿过，此题中在开始位置磁感线从线框的下面穿进，在末位置磁感线从线框的另一面穿进，Φ2、Φ1一正一负，再考虑到有效面积，故此题选C.又如：一面积为S的矩形线框放在磁感应强度为B的磁场中，开始磁感应强度B垂直矩形线框，当其绕某一条边转动180°的过程中，其磁通量的变化量大小|ΔΦ|＝2BS，而不是零．答案 C1．(单选)下列关于磁通量的说法，正确的是()A．在匀强磁场中，穿过某一个面的磁通量等于磁感应强度与该面面积的乘积B．磁通量是矢量，其正负表示方向C．磁通量是形象描述穿过某一个面的磁感线条数的物理量D．磁通量越大，磁通量的变化就越快答案 C解析在匀强磁场中，如果磁场与平面垂直，则穿过某一个面的磁通量等于磁感应强度与该面面积的乘积，A错；磁通量是标量，B错．磁通量大小与磁通量变化快慢无关，D错．2．(单选)如图3所示是等腰直角三棱柱，其中abcd面为正方形，边长为L，它们按图示方式放置于竖直向下的匀强磁场中，磁感应强度为B，下面说法中错误的是()图3A．通过abcd面的磁通量大小为L2·BB．通过dcfe面的磁通量大小为22L2·BC．通过abfe面的磁通量大小为零D．通过bcf面的磁通量为零答案 A解析通过abcd面的磁通量大小为22L2B，A错误，B正确；dcfe面是abcd面在垂直磁场方向上的投影，所以磁通量大小为22L2B，B正确，abfe面与bcf面和磁场平行，所以磁通量为零，C、D正确．故选A.3．(单选)如图4所示，两个同心放置的共面金属圆环a和b，一条形磁铁穿过圆心且与环面垂直，则穿过两环的磁通量Φa、Φb的大小关系为()图4A．Φa＞ΦbB．Φa＜ΦbC．Φa＝ΦbD．无法比较答案 A解析因为内部与外部磁场要相互抵消，所以直径越大抵消得越多，故直径大的磁通量小．4．(单选)一磁感应强度为B的匀强磁场方向水平向右，一面积为S的矩形线圈abcd如图5所示放置，平面abcd与图5竖直方向成θ角．将abcd绕ad轴转180°角，则穿过线圈平面的磁通量的变化量大小为() A．0B．－2BSC．－2BScos θD．－2BSsin θ答案 C解析初始时刻，平面abcd的有效面积为与B垂直的竖直投影面积Scos θ，其磁通量为BScos θ.将abcd绕ad轴转180°角时，其磁通量为－BScos θ.则穿过线圈平面的磁通量的变化量为ΔΦ＝Φ2－Φ1＝－2BScos θ.。
磁通量知识点总结

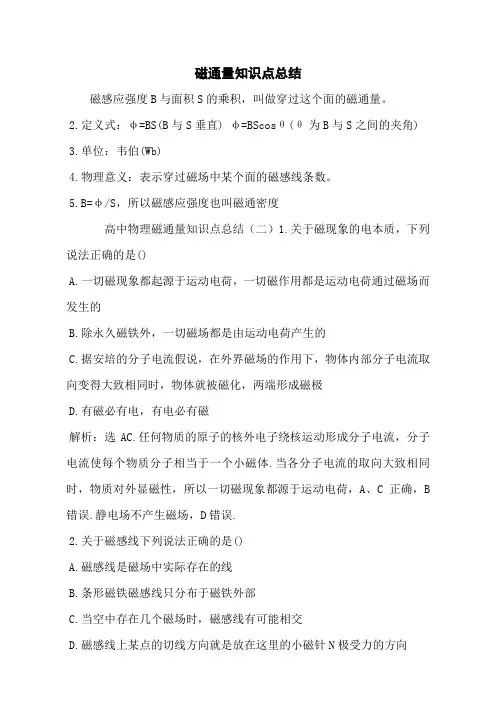

磁通量知识点总结
磁感应强度B与面积S的乘积，叫做穿过这个面的磁通量。
2.定义式：φ=BS(B与S垂直) φ=BScosθ(θ为B与S之间的夹角)
3.单位：韦伯(Wb)
4.物理意义：表示穿过磁场中某个面的磁感线条数。
5.B=φ/S，所以磁感应强度也叫磁通密度
高中物理磁通量知识点总结（二）1.关于磁现象的电本质，下列说法正确的是()
A.一切磁现象都起源于运动电荷，一切磁作用都是运动电荷通过磁场而发生的
B.除永久磁铁外，一切磁场都是由运动电荷产生的
C.据安培的分子电流假说，在外界磁场的作用下，物体内部分子电流取向变得大致相同时，物体就被磁化，两端形成磁极
D.有磁必有电，有电必有磁
解析：选AC.任何物质的原子的核外电子绕核运动形成分子电流，分子电流使每个物质分子相当于一个小磁体.当各分子电流的取向大致相同时，物质对外显磁性，所以一切磁现象都源于运动电荷，A、C正确，B错误.静电场不产生磁场，D错误.
2.关于磁感线下列说法正确的是()
A.磁感线是磁场中实际存在的线
B.条形磁铁磁感线只分布于磁铁外部
C.当空中存在几个磁场时，磁感线有可能相交
D.磁感线上某点的切线方向就是放在这里的小磁针N极受力的方向。
磁通量

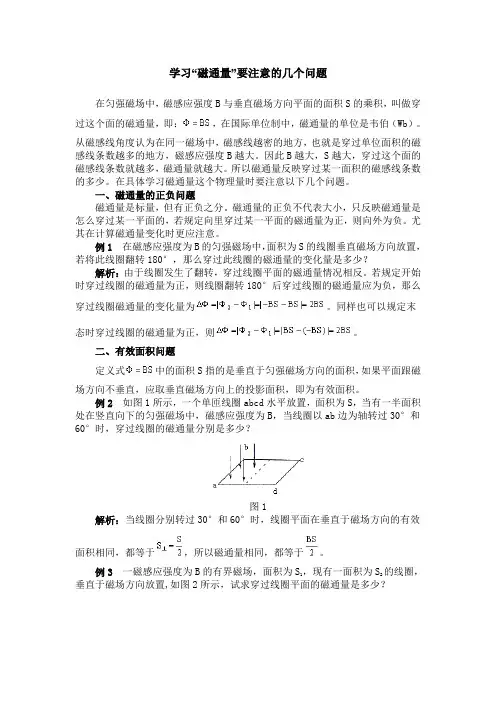

学习“磁通量”要注意的几个问题在匀强磁场中，磁感应强度B与垂直磁场方向平面的面积S的乘积，叫做穿过这个面的磁通量，即：，在国际单位制中，磁通量的单位是韦伯（Wb）。
从磁感线角度认为在同一磁场中，磁感线越密的地方，也就是穿过单位面积的磁感线条数越多的地方，磁感应强度B越大。
因此B越大，S越大，穿过这个面的磁感线条数就越多，磁通量就越大。
所以磁通量反映穿过某一面积的磁感线条数的多少。
在具体学习磁通量这个物理量时要注意以下几个问题。
一、磁通量的正负问题磁通量是标量，但有正负之分。
磁通量的正负不代表大小，只反映磁通量是怎么穿过某一平面的，若规定向里穿过某一平面的磁通量为正，则向外为负。
尤其在计算磁通量变化时更应注意。
例1 在磁感应强度为B的匀强磁场中，面积为S的线圈垂直磁场方向放置，若将此线圈翻转180°，那么穿过此线圈的磁通量的变化量是多少？解析：由于线圈发生了翻转，穿过线圈平面的磁通量情况相反。
若规定开始时穿过线圈的磁通量为正，则线圈翻转180°后穿过线圈的磁通量应为负，那么穿过线圈磁通量的变化量为。
同样也可以规定末态时穿过线圈的磁通量为正，则。
二、有效面积问题定义式中的面积S指的是垂直于匀强磁场方向的面积，如果平面跟磁场方向不垂直，应取垂直磁场方向上的投影面积，即为有效面积。
例2 如图1所示，一个单匝线圈abcd水平放置，面积为S，当有一半面积处在竖直向下的匀强磁场中，磁感应强度为B，当线圈以ab边为轴转过30°和60°时，穿过线圈的磁通量分别是多少？图1解析：当线圈分别转过30°和60°时，线圈平面在垂直于磁场方向的有效面积相同，都等于，所以磁通量相同，都等于。
例3 一磁感应强度为B的有界磁场，面积为S1，现有一面积为S2的线圈，垂直于磁场方向放置,如图2所示，试求穿过线圈平面的磁通量是多少？图2解析：在匀强磁场中，磁感应强度B与垂直磁场方向平面的面积S的乘积，叫做穿过这个面的磁通量，即。
高中物理磁感应强度的知识点归纳
高中物理磁感应强度的知识点归纳高中物理磁感应强度的知识点归纳物理学（physics）是研究物质最一般的运动规律和物质基本结构的学科。
作为自然科学的带头学科，物理学研究大至宇宙，小至基本粒子等一切物质最基本的运动形式和规律，因此成为其他各自然科学学科的研究基础。
以下是店铺收集整理的高中物理磁感应强度的知识点归纳，欢迎大家分享。
高中物理磁感应强度的知识点归纳1磁感应强度(magnetic flux density)，描述磁场强弱和方向的物理量，是矢量，常用符号B表示，国际通用单位为特斯拉(符号为T)。
磁感应强度也被称为磁通量密度或磁通密度。
在物理学中磁场的强弱使用磁感应强度来表示，磁感应强度越大表示磁感应越强;磁感应强度越小，表示磁感应越弱。
磁感应强度的定义公式磁感应强度公式B=F/(IL)磁感应强度是由什么决定的?磁感应强度的大小并不是由F、I、L 来决定的，而是由磁极产生体本身的属性。
如果是一块磁铁，那么B的大小之和这块磁铁的大小和磁性强弱有关。
如果是电磁铁，那么B与I、匝数及有无铁芯有关。
很多文章都建议同学们采用类比的方法来理解各个物理量。
我们用电阻R来做个对比。
R的计算公式是R=U/I;可一个导体的电阻R大小并不是由U或者I来决定的。
而是由其导体自身属性决定的，包括电阻率、长度、横截面积。
同样，磁感应强度B也不是由F、I、L来决定的，而是由磁极产生体本身的属性。
如果同学们有时间，可以把静电场中电容的两个公式来对比着复习、巩固下。
B为矢量，方向与磁场方向相同，并不是在该处电流的受力方向，运算时遵循矢量运算法则(左手定则)。
描述磁感应强度的磁感线在磁场中画一些曲线，用(虚线或实线表示)使曲线上任何一点的切线方向都跟这一点的磁场方向相同(且磁感线互不交叉)，这些曲线叫磁感线。
磁感线是闭合曲线。
规定小磁针的北极所指的方向为磁感线的方向。
磁铁周围的磁感线都是从N极出来进入S极，在磁体内部磁感线从S极到N极。
磁通量在匀强磁场中有一个和磁场方向垂直平面,我们将磁
楞次定律适用于一切电磁感应现象。
用楞次定律确定感应电流方向的步骤如下： (1) 明确闭合电路中原来的磁场方向； (2) 确定穿过线圈的原磁通量是增加还是减少； (3) 根据楞次定律确定感应电流的磁场方向； (4) 根据安培定则确定感应电流的方向。
例 如图所示，当磁铁的N 极插入线圈时，试确定感 应电流的方向。 答:(1)当磁铁N极插入线圈时，线 圈中原磁场的方向向下。
第二节 研究产生感应电流的条件
1、通过实验进行比较，概括出产生感应电流的条件
演示实验一
闭合回路中的一部分导体在磁场中做切割磁感线运 动。
实验分析
导体运动方向 垂直磁场方向 实验现象 产生电流 无 电 流 闭合回路磁通量 有变化 无变化
沿磁场方向
实验结论 闭合回路中的一部分导体做切割磁感线运动的 本质是闭合回路中磁通量的变化。
复习 磁通量 在匀强磁场中有一个与磁场方向垂直的平面，我们将
磁感应强度B 与面积S 的乘积，叫做穿过这个面的磁通量，
简称磁通。用φ表示。 即：φ=BS
φ=BS
φ=BS cosθ
（1）物理意义:表示穿过某一面积的磁感线条数多少. （2）磁通量是标量,遵循代数运算法则。但 有正负之分，若规定磁感线穿入这个平面 为正，则穿出为负。 可以理解为向相反方向穿过平面S的磁感线 相抵消之后剩余的磁感线的条数，
例二．画出图中感应电流的方向：
I
v
× × × × I × × × ×
× × ×v ×
× × × ×
N
S
V
I
例三 如图所示，abcd 是一个金 属框架，cd 是可动边，框架平面与 G 磁场垂直。当 cd 边向右滑动时 , 请 分别用右手定则和楞次定律来确定 b cd中感应电流的方向。
【物理一轮】2021高中物理一轮复习学案--第十章 第1讲 电磁感应现象 楞次定律
第1讲电磁感应现象楞次定律ZHI SHI SHU LI ZI CE GONG GU ,知识梳理·自测巩固知识点1 磁通量1．定义匀强磁场中，磁感应强度(B)与垂直于磁场方向的面积(S)的乘积叫作穿过这个面积的磁通量，简称磁通，我们可以用穿过这一面积的磁感线条数的多少来形象地理解。
2．公式Φ＝BS。
在国际单位制中，磁通量的单位是韦伯，符号是Wb。
3．公式适用条件(1)匀强磁场。
(2)磁感线的方向与平面垂直，即B⊥S。
思考：如图所示，矩形abcd、abb′a′，a′b′cd的面积分别为S1、S2、S3，匀强磁场的磁感应强度B与平面a′b′cd垂直，则：(1)通过矩形abcd的磁通量为BS1cos_θ或BS3。
(2)通过矩形a′b′cd的磁通量为BS3。
(3)通过矩形abb′a′的磁通量为0。
知识点2 电磁感应现象1．电磁感应现象当穿过闭合电路的磁通量发生变化时，电路中有感应电流产生的现象。
2．产生感应电流的条件(1)条件：穿过闭合电路的磁通量发生变化。
(2)特例：闭合电路的一部分导体在磁场内做切割磁感线的运动。
3．电磁感应现象的实质产生感应电动势，如果电路闭合，则有感应电流；如果电路不闭合，则只有感应电动势而无感应电流。
知识点3 感应电流方向的判定1．楞次定律(1)内容：感应电流的磁场总要阻碍引起感应电流的磁通量的变化。
(2)适用范围：适用于一切回路磁通量变化的情况。
2.右手定则(1)使用方法。
①让磁感线穿入右手手心。
②使大拇指指向导体运动的方向。
③则其余四指指向感应电流的方向。
(2)适用范围：适用于部分导体切割磁感线的情况。
思考：如图所示，矩形闭合线圈abcd竖直放置，OO′是它的对称轴，通电直导线AB与OO′平行，且AB、OO′所在平面与线圈平面垂直，AB中通有如图所示的电流I，请回答：(1)穿过线圈abcd中的磁通量为多少？(2)AB中电流I逐渐增大，线圈abcd中有感应电流吗？(3)要使线圈abcd中产生感应电流，可行的做法有哪些(至少答出两种方法)?[答案](1)0 (2)无(3)使线圈左右平动；以OO′为轴转动。
高三物理电磁感应现象(201909)
一、磁通量：
磁感应强度B与垂直磁场方向的面积S的乘积叫穿过这Байду номын сангаас
个面积的磁通量，Φ＝B·S，
若面积S与B不垂直，应以B乘以S在垂直磁场方向上的
投影面积S′ ，即Φ＝B·S′＝B·Scosθ，
磁通量的物理意义就是穿过某一面积的磁感线条数． 磁通量改变的方式：
1．线圈跟磁体之间发生相对运动，这种改变方式是S 不变而相当于B发生变化；
B
D．匀强磁场均匀增加
