水泥喷码机
喷码机使用使用说明
WSD-P011B喷码机使用说明书(执行标准号：Q/20224543-6.1-2011)杭州威士德喷码技术有限公司一、前言WSD-P011B喷码机（兼容SQ/2喷码机）是杭州威士德喷码技术有限公司研制、生产的7/16点阵大字符喷码机。
本产品严格遵循国家电气设备安全通用要求进行设计、制造，主要应用于产品包装上喷印生产日期、批号、班次等内容。
广泛用于食品、饮料、医药、化工、水泥等行业。
二、技术指标1、打印类型：2行7点阵、1行16点阵大字符2、字体高度：45mm（单列16点）；19mm（双列7点）3、字符类型：标准ASCⅡ码字符、特定中文（年、月、日、时、分、个、批号、制造、有效日期、合格、生产日期、班次、颜色、型号、规格等）4、打印速度：10.7～61米/min5、存储信息：15个存储器（若用ID3键盘，无论“打印存储器”还是“新建/修改信息”，只能设置1～15，否则超限，导致通讯出错，此时，只能关主机电源后重启或拔掉键盘重新插入），每个存储器最多可存储20（因存储器容量受限，暂定）个字符（一个汉字算2个字符）6、键盘设置功能：暂用ID3键盘（新的WSD-P011键盘正改进中，2011-08可改进完毕）7、机械尺寸：键盘：210mm×94mm×32mm喷头：178mm×76mm×41mm主机：405mm×305mm×135mm8、主机重量：4.8千克9、传感器：+24V光电开关10、工作电压：～220±10%V，50±1Hz11、工作环境：环境温度：+5～+40℃相对湿度：≤80%其它条件：通风、有保护接地（必须，以免因电位差致机箱带电，用户抱怨）12、油墨：水基或酮基13、打印材料：渗透性表面或非渗透性表面三、工作原理1、接口（机箱外露）简介Photocell---------------接光电开关Head#1------------------接16点阵喷头1/2部分或一个7点阵喷头Head#2------------------接喷头2/2部分或另一个7点阵喷头Terminal----------------接ID3或WSD-P011键盘RS422-------------------接数码显示屏（用户可选（已研制完毕），现在你处未配，不必介绍）2、部件简介1、主机2、键盘3、0.5加仑油墨桶桶盖4、喷头数据线5、L型固定支架6、喷头7、油墨管8、主机固定支架9光电开关3、工作原理分电路和墨路两部分：电路部分：由主机（内含微型气泵）、键盘、光电开关、喷头和喷印数据线组成；墨路部分：由主机内微型气泵、气管、油墨管、墨桶、桶盖组成。

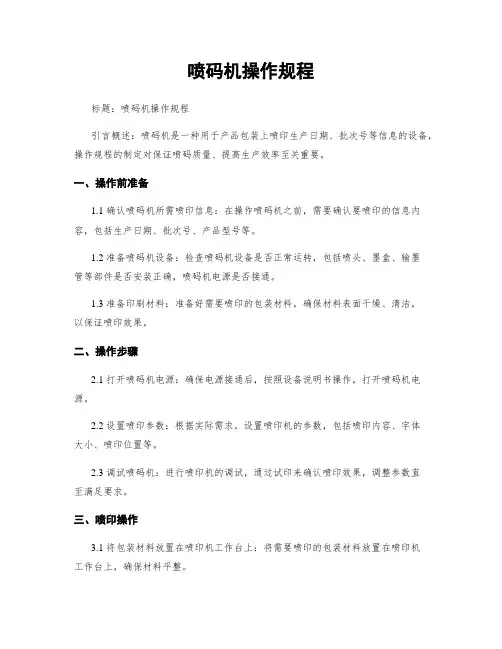

喷码机操作规程
喷码机操作规程标题：喷码机操作规程引言概述：喷码机是一种用于产品包装上喷印生产日期、批次号等信息的设备，操作规程的制定对保证喷码质量、提高生产效率至关重要。
一、操作前准备1.1 确认喷码机所需喷印信息：在操作喷码机之前，需要确认要喷印的信息内容，包括生产日期、批次号、产品型号等。
1.2 准备喷码机设备：检查喷码机设备是否正常运转，包括喷头、墨盒、输墨管等部件是否安装正确，喷码机电源是否接通。
1.3 准备印刷材料：准备好需要喷印的包装材料，确保材料表面干燥、清洁，以保证喷印效果。
二、操作步骤2.1 打开喷码机电源：确保电源接通后，按照设备说明书操作，打开喷码机电源。
2.2 设置喷印参数：根据实际需求，设置喷印机的参数，包括喷印内容、字体大小、喷印位置等。
2.3 调试喷码机：进行喷印机的调试，通过试印来确认喷印效果，调整参数直至满足要求。
三、喷印操作3.1 将包装材料放置在喷印机工作台上：将需要喷印的包装材料放置在喷印机工作台上，确保材料平整。
3.2 启动喷印机：按照设备说明书操作，启动喷印机进行喷印操作，注意操作过程中的安全。
3.3 检查喷印效果：喷印完成后，及时检查喷印效果，确保喷印内容清晰、准确。
四、喷码机维护4.1 清洁喷头：定期清洁喷头，避免墨水堵塞影响喷印效果。
4.2 更换墨盒：墨盒用尽时及时更换，保证喷印质量。
4.3 定期检查维护：定期对喷码机进行检查和维护，确保设备正常运转。
五、操作注意事项5.1 操作人员应接受专业培训：操作喷码机的人员应接受专业培训，熟悉设备操作规程。
5.2 遵守操作规程：操作喷码机时，严格按照操作规程进行操作，避免因操作不当导致设备故障。
5.3 安全第一：操作喷码机时，注意安全防护措施，避免发生安全事故。
结语：喷码机操作规程的制定和遵守，对保证喷印质量、提高生产效率具有重要意义。
操作人员应严格按照规程进行操作，确保喷码机设备的正常运转和喷印效果的准确。
喷码机喜多力安全操作及保养规程
喷码机喜多力安全操作及保养规程喷码机是一种使用喷射技术在产品上进行编码、标识的设备。
作为一种高效的生产工具，喷码机广泛应用于生产线上，为各种产品提供标识和追溯功能，以保证生产的质量与安全。
在使用喷码机时，操作者需要掌握喷码机的安全操作及保养规程，以确保生产过程安全，同时延长设备的使用寿命。
喷码机的安全操作规程1. 设备周边环境在使用喷码机之前，需要先确保设备周边环境符合以下安全要求：•做好地面平整和稳固固定，以防设备移动或者倾倒。
•集中和固定好所有电缆线路，确保没有过度的曲折、涉及其他设备的干扰，或松散或掉落在地面上。
•设备应放在通风、光线充足的位置，防止灰尘、油污、水珠等杂物聚集在设备表面，影响设备的喷码效果和寿命，同时减小使用者的生产伤害风险。
2. 操作规范在使用喷码机时，需要注意以下操作规程：•操作者必须在设备正常运行状态下进行操作。
•操作者必须使用指定的墨盒和耗材，并按照说明书上的规定使用，以免墨盒和耗材混用、过期或使用不当而导致喷码不精确、不清晰或设备损坏。
•操作者应正确调整喷头的位置，保证喷出的字符或标识符合要求，喷头高度需要正确设置，以免喷涂污染或损坏产品表面。
•始终保证设备清洁干净，尤其是喷头和喷嘴，以保证喷码效果，在更换墨盒和耗材时也需要彻底清洁，以免过量的污物积累在设备中，影响设备寿命。
•操作者应该穿戴好劳动保护用具，包括手套、防护镜、口罩等，以保护自己的健康和安全。
3. 故障处理在使用喷码机时，操作者应该随时留意设备的运行状态，及时发现和处理以下故障：•发现墨盒缺少或已空时，需要及时更换；在喷墨头堵塞过多、喷头不运行时，需要检查清洗喷头，以保证喷头不会过度磨损、弯曲或燃烧。
•运行过程中听到设备异常的噪音或发现设备突然停止，需要及时关闭电源、清理设备，并联系售后人员，以免设备无法修复，或继续使用而造成更大危害。
喷码机的保养规程喷码机是一种高精密的设备，正确的保养措施能够延长设备的使用寿命，更好地保证设备的正常工作。

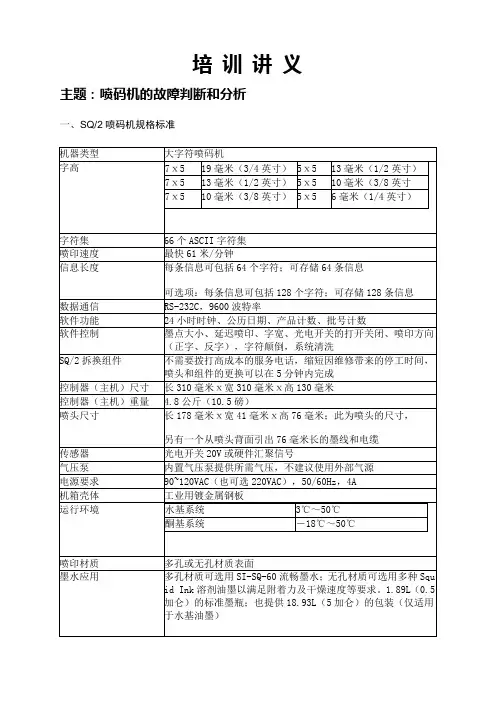

喷码机的故障判断和分析
培训讲义主题：喷码机的故障判断和分析一、SQ/2喷码机规格标准二、喷码机的故障在水泥生产过程里喷码机的常见故障大概可以分为1、喷码机不喷墨 2、喷码机喷不出墨3、喷码机喷墨但字体不清晰等三种情况：三、喷码机的故障判断和分析1、喷码机不喷墨喷码机不喷墨通常是指：喷码机正常开机但喷码不工作，喷码头没有响声。
碰到这种情况，1、首先我们要检查传感器是否正常，一般我们检验传感器方法是用手轻轻的靠近传感器，传感器的红灯是否亮着如果红灯亮那么说明传感器没有问题。
2、检查喷码头数据线是接好。
2、喷码机喷不出墨喷码机喷不出墨是指：喷码机正常开机手轻轻的靠近传感器喷头有响声，但不出墨水没有盖印。
碰到这种情况，我们可以判断是气压泵压力不够和喷头堵塞。
3、喷码机喷墨但字体不清晰喷码机喷墨但字体不清晰是指：喷码机正常开机工作但盖印字体清晰。
碰到这种情况，我们可以判断喷头个别嘴堵塞和喷头喷墨系统弹簧老化压力不够。
四、日常保养喷码机不开机时要对喷头进行清洗保养，喷头清洗有两种方法必须要专用的KP43清洗剂进行清洗，清洗方法是先将喷头浸泡在清洗剂内，注意浸泡面不能大于20mm，因为清洗剂带有较强的腐蚀性，如果大于20mm会腐蚀到里面的线圈易造成线圈烧坏，在浸泡过程中喷头表面的结块会软化并自然剥落，再用软毛刷轻轻擦拭喷嘴直到表面的污垢完全干净为止。
先关闭电源，将油墨桶里面的气压排空，使在喷头内剩余的油墨回流，然后将油墨桶换成清洗桶，打开电源，设置自动清洗功能，通过接触光电开关激活自动清洗功能，直到将喷头内的油墨喷完变成透明为止。
如果长期不用可将电源关闭将喷头用胶袋包好封存。
五、界面操作常用的功能键：1、Purge Routine（清洗功能）2、DEL/INS（删除光标左边的内容）3、SHIFT INS（插入设置内容）4、BSPC/CNCL（删除光标右边的内容）5、SHIFT CNCL（全部删除屏幕内容）6、SPACE（空格键）7、ENTER（输入键）8、Time＆Date（时间和日期设定）按ENTER＞TIME（24小时）DATE（月/日/年）9、＞DIRECTION（打印方向）10、＞FORWARD（正向）11、＞REVERSE（反向）12、＞LNVERT PRINT（字体颠倒）13、＠W（月期）14、＠X（日期）15、＠Y（年份）16、＠D（年、月、日）。

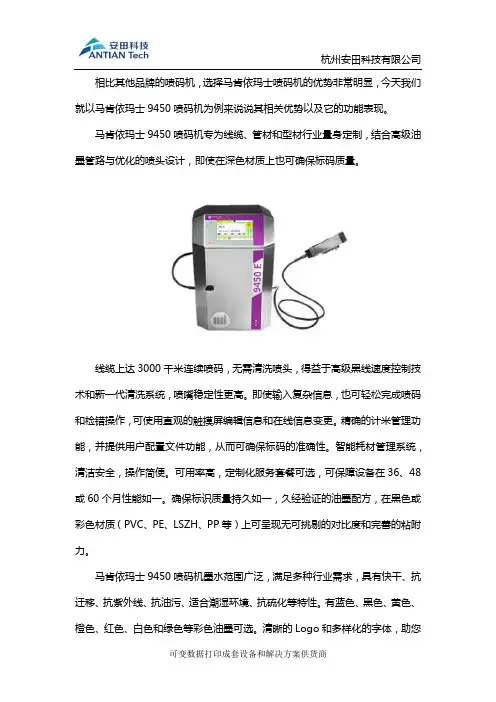

选择马肯依玛士9450喷码机的优势有哪些
相比其他品牌的喷码机，选择马肯依玛士喷码机的优势非常明显，今天我们就以马肯依玛士9450喷码机为例来说说其相关优势以及它的功能表现。
马肯依玛士9450喷码机专为线缆、管材和型材行业量身定制，结合高级油墨管路与优化的喷头设计，即使在深色材质上也可确保标码质量。
线缆上达3000千米连续喷码，无需清洗喷头，得益于高级黑线速度控制技术和新一代清洗系统，喷嘴稳定性更高。
即使输入复杂信息，也可轻松完成喷码和检错操作，可使用直观的触摸屏编辑信息和在线信息变更。
精确的计米管理功能，并提供用户配置文件功能，从而可确保标码的准确性。
智能耗材管理系统，清洁安全，操作简便。
可用率高，定制化服务套餐可选，可保障设备在36、48或60个月性能如一。
确保标识质量持久如一，久经验证的油墨配方，在黑色或彩色材质（PVC、PE、LSZH、PP等）上可呈现无可挑剔的对比度和完善的粘附力。
马肯依玛士9450喷码机墨水范围广泛，满足多种行业需求，具有快干、抗迁移、抗紫外线、抗油污、适合潮湿环境、抗硫化等特性。
有蓝色、黑色、黄色、橙色、红色、白色和绿色等彩色油墨可选。
清晰的Logo和多样化的字体，助您提升品牌形象，吸引终端用户，包括Chimney字符和DIN模式管理，并有多种颜色可选，甚至可以选用透明油墨。
在细的线缆上也可保证精准打码即使细至1毫米，也可一次性准确清晰喷印。
计米精确至2毫米，定制化用户界面，确保始终如一的精确喷码。
丝毫不影响对比度的同时，精确控制耗材用量，优化的48/65μ喷嘴，油墨消耗量可减少百分之二十。
20℃条件下的添加剂消耗量减少至2.9毫升。
自定义用户界面下，可轻松快捷监测耗材用量。
满足挤出行业生产线上高速打码要求，高品质标识，满足各种高低压线缆、管材材质上的喷码需求，喷印速度可高达500米/分钟。
在光纤和线束上速度可达到1000米/分钟。
信息库（多达1000条信息）；通用人机界面，有多种语言可供选择；所见即所得的7英寸触摸屏：实时显示剩余可打印的小时数和信息量；集成辅助和报警系统；简化信息打印和管理过程；用户可创建配置文件；跟踪消耗量和打印机的可用性；用户界面的其它功能：计米功能、2种信息交错喷印、在线切换生产任务、快速进入计数器设置、优化精度控制、Chimney 字符和DIN模式管理；USB和SD端口；喷墨速度控制，确保标识质量；根据喷印速度和打印距离，自动选择字体；采用高级油墨管路来控制所有类型的油墨；多种马肯依玛士油墨可供选择：多用途，高性能或高对比度油墨；非酮基油墨可供选择；0.8升的密封油墨盒；可与传感器、警报灯、同步器等附件快速连接/断开；父代/子代连接；以太网接口；特定日期管理（舍入日期功能）。
袋装水泥喷码机喷印远程控制装置[实用新型专利]
![袋装水泥喷码机喷印远程控制装置[实用新型专利]](https://img.taocdn.com/s3/m/f6ac3431ce2f0066f4332292.png)
专利名称：袋装水泥喷码机喷印远程控制装置
专利类型：实用新型专利
发明人：汪红芍,王苑臣,张良玉,董晓波,齐德聚,徐波,张春丽申请号：CN201320351912.4
申请日：20130619
公开号：CN203366533U
公开日：
20131225
专利内容由知识产权出版社提供
摘要：本实用新型属于电气及通信控制技术领域，提出了一种袋装水泥喷码机喷印远程控制装置，其特点是包括现场喷码机，水泥袋装发货系统电脑终端，现场喷码机通过工业数据转化器与现场数据转换箱连接；水泥袋装发货系统电脑终端通过工业数据转化器与中控发货室数据转换箱连接；现场数据转换箱与中控发货室数据转换箱通过光纤连接。
本实用新型解决了现有的袋装水泥批号喷印控制系统容易出现故障的问题。
申请人：河南中联节能工程有限公司
地址：474250 河南省南阳市镇平县工业园区北部河南中联节能工程有限公司
国籍：CN
更多信息请下载全文后查看。
Domino G 系列 产品手册说明书
多米诺标识科技有限公司
上海浦东金桥出口加工区 云桥路1150号 邮编：201206 电话： +862150509999-2328 网址：
EPT069906 第 11 版 2021 年 6 月
溅洒与处置
警告：
易燃材料。火灾风险。
不得让墨水干燥或积累干燥墨水。一些干燥墨水极为易燃。应立刻清理所有溅洒墨 水。
考虑到人员安全，溅洒出的墨水必须尽快用合适溶剂材料清理。必须小心防止溅洒或清理后的残留 物进入下水道或污水系统。
墨水和相关液体可以导电，因此清理溅洒时必须关闭控制器电源。
习惯或动作。 • 必须避免接触眼睛。如果存在溅洒或起雾风险，必须始终佩戴合适的眼睛防护设备。如果墨水
进入眼睛，首先应用盐水(如果没有盐水，则用清水)微净化受影响的眼睛 15 分钟，小心不要让 水流入未受影响的眼睛。必须立刻就医。 • 大多数墨水含有可伤害皮肤的溶剂。必须始终采取良好工作做法，执行风险评估。提供安全数 据表，给出个人防护设备建议。大多数手套提供有限短时接触防护，必须定期以及在任何溅洒 后更换。 • 许多墨水含有容易蒸发并被吸入的的材料。必须提供良好通风。 • 任何用过的清洁材料，如抹布、纸巾，是潜在火灾危险。使用后必须收集进行安全处置。接触 墨水后，必须在最近的清洗设施尽快清洗所有可能的痕迹。
警告：
可导致死亡或受伤的危险。
注意：
可导致设备损坏或环境破坏的危险。
注释：其他重要信息。
符号
本产品手册通过以下符号强调符号下方程序使用的具体警告和注意事项。 警告或注意，阅读并遵守警告或注意文本，避免人员受伤、设备损坏或环境破坏。
对于威士德喷码机的检修浅谈
对于杭州威士德喷码机喷头的检修浅谈对于喷码机在水泥厂应用的重要性我这里就不加累赘了，我今天和大家分享的就是对于杭州威士德喷码机在日常使用中所出现的问题及其检修方法和平时的日常维护，也许很多人都会不以为然，因为对于喷码机的日常故障的维修并不会显得太难，但是如何运用我们所掌握的知识和技巧来提高我们的处理喷码机日常故障的水平，这就是我今天和大家一起分享的。
对于喷码机喷头的维修：由于水泥公司包装车间难免会出现干燥、粉尘大、等恶劣情况，这也是经常会出现喷头不喷墨和打点不清楚的最主要原因，而一般出现这种情况，有的很多干脆直接返厂维修，有的拆开清洗后用不了一下有出现老毛病，最后也避免不了弄得损坏报废的结果，不管选择哪一条，都给公司增加了成本和正常运行的负担，并造成了一定的设备浪费，而这其实有很多是可以避免的，喷头的使用寿命除了有个好的产品质量作为前提外，更多的是做好正确的日常维护，如定期清洗并保持干燥；查看墨水的储量和压力，必要时查看墨水的黏度；查看喷头的安装高度和位臵等等，接下去我就回归主题，就是如何对不好的喷头进行检查和检修。
1.对喷头的拆卸。
当喷头出现不大点或不清晰且打点走斜的情况时，我们就要求对喷头进行拆卸检查，由于喷头的组装结构和方便检修的原因，所以针口的结构是可拆分的，这也导致如果稍微拆卸不当或组装不慎都会造成打点漏墨的情况，所以在拆卸时一定要注意不可用蛮力，要找到可靠的受力点然后压住慢慢的向外拧，把拆下的专用螺丝清洗后放好，切记，喷头针口的撞针千万要小心，螺丝全部送完后要针口朝上，免得撞针全部掉落，如果丢失或损坏了就无法维修了。
2.对打点的每个针口检查喷头一共有七个针口，对应里面有七根柱形的线圈，线圈固定在喷头的主板上，我们一次要对线圈的好坏进行判断，方法是：正面朝自己，主板上对应的最左边一个点为公共端，拿万用表的200Ω档分别取量每一个点，如果阻值都在100多欧，就说明线圈都好的，那就看主板、墨水管有无破裂损坏的现象，好的话那就说明喷头的电气部分没有问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水泥喷码机
复杂来讲：水泥喷码机意思是水泥生产企业在袋装水泥出厂时，在水泥包上喷印上生产日期、批号、代码等符号，简称水泥喷码机
简单来讲：用在水泥生产企业的喷码机，就叫水泥喷码机，这个词语是从事此行业相关企业为了能在推广或体现自身产品在水泥行业地位，而自已命名而已。
水泥喷码机主要机型
水泥喷码机专业的讲是指大字符喷码机，或叫按需式大字符喷码机，把这种喷码机应用在水泥行业中，就叫水泥喷码机，
水泥喷码机使用现状
自世界上生产出大字符喷码机后，在各大国中广范运用，自进入我国，因价格贵，只有大企业及外资企业进行运用，到1990年后，随着我国大水泥企业建设，有一些国外喷码机公司，如多米诺公司、威利公司、EBS、开始在水泥企业试用，哪时价格一台达十几万。
到1997年，由杭州九易公司引进了美国司库得公司生产的SQ/2大字符喷码机，因价格合适，在海螺、华新、山水、冀东等大厂开始应用，因其产品适应粉尘的特点，随后，在水泥行业推广开来，至今，现在水泥行业使用基本是SQ/2大字符喷码机，或仿SQ/2喷码机的喷码机。
到2006年，随着水泥生产线大力建设，及价格昂贵，竟争压力加大，从事的人员不断增多，同时，市场也相当大，一些从事公司开始自主效仿进口产品，与高校联合开发，到2010年左右，已基本上形成自主产品：主要有：三龙喷码公司生产鹰牌大字符喷码机，威士德公司生产的WSD大字符喷码机，大游龙威代理的SQ/2大字符喷码机，洪阳公司生产的洪阳牌V01大字符喷码机，还有一家美国SQ/2喷码机上海代表公司，现市场基本由这些公司所占有。
水泥喷码机要求性
1、喷印符号要求：
水泥产品因独特要求，出厂的水泥都需打印生产日期、批号、有的企业为更好管理区域销售管理，出现串货现象，在出厂水泥打上各销售商代码，这样，有效地防止，水泥区域销售问题。
2、喷头防尘性
因水泥企业包装环境粉尘大，喷头具有防尘功能，这样故障率会低，才能保证水泥企业24小生产功能
3、喷头效果
1）高度20CM ；
2）防脱落；
3）配件实行组件化
水泥喷码机技术要求：
喷印高度：7点阵喷头，7*5点阵字型，21mm ；
喷印速度：矩阵7 x 5 ,80字/秒，
操作功能：点的大小、延迟打印、字体宽度、字体颠倒、一键自动清洗功能：自动日历，实时时间，自动重复喷印信息、全自动内外清洗功能
喷印字符：62个ASCII字符集，每条信息可包括60个字符，不能打汉字
电源供应：220 V AC 50 Hz ，1.6A;
操作环境的温度:-5 癈to +45癈
操作环境的湿度:10-90%,不冷凝
打印距离：5—30mm
喷印原理：由感受应器接收喷印信息，由键盘（网络版由电脑输入）输入喷印信息，由plc 控制喷印电磁阀开与闭，从而为喷到产品上。
实现无人化喷印。
气源来源：由机器自带气泵。
控制软件：1）所喷印信息相关参数设计由安装在电脑上专门软件进行操作，无须到现场操作，2）本软件具有强大存储功能，可以长期存储所有喷印信息，便于查看，3）本软件具有强大查询，统计功能，可按日期，水泥品种，班别，进行统计，是包装车间统计的好帮手。
传输距离：主机与上位机软件可实现在1公里内，进行相互联接，
相关说明适应油墨：非渗透性材质，渗透性材质
规格：为20升每桶18.9升，5升
打印材料：非渗透性材质（编织袋、塑料袋），渗透性材质（纸箱、板材、石膏板）
更高要求：
输入双选择：键盘操作，与联网中控操作。
