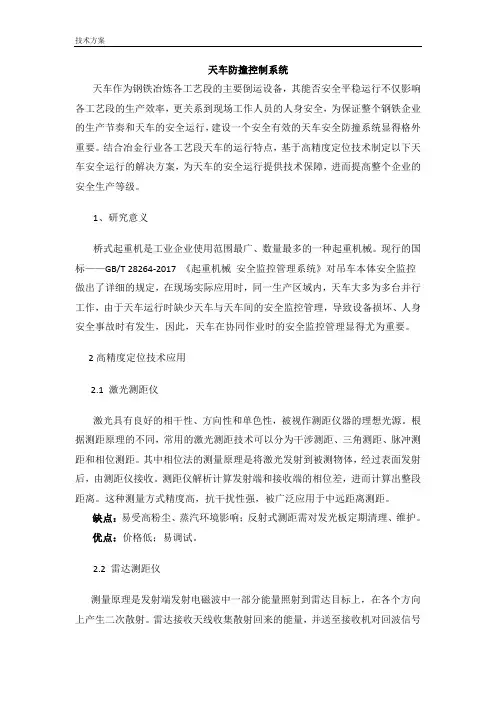

天车防撞技术方案
天车防撞控制系统天车作为钢铁冶炼各工艺段的主要倒运设备，其能否安全平稳运行不仅影响各工艺段的生产效率，更关系到现场工作人员的人身安全，为保证整个钢铁企业的生产节奏和天车的安全运行，建设一个安全有效的天车安全防撞系统显得格外重要。
结合冶金行业各工艺段天车的运行特点，基于高精度定位技术制定以下天车安全运行的解决方案，为天车的安全运行提供技术保障，进而提高整个企业的安全生产等级。
1、研究意义桥式起重机是工业企业使用范围最广、数量最多的一种起重机械。
现行的国标——GB/T 28264-2017 《起重机械安全监控管理系统》对吊车本体安全监控做出了详细的规定，在现场实际应用时，同一生产区域内，天车大多为多台并行工作，由于天车运行时缺少天车与天车间的安全监控管理，导致设备损坏、人身安全事故时有发生，因此，天车在协同作业时的安全监控管理显得尤为重要。
2高精度定位技术应用2.1 激光测距仪激光具有良好的相干性、方向性和单色性，被视作测距仪器的理想光源。
根据测距原理的不同，常用的激光测距技术可以分为干涉测距、三角测距、脉冲测距和相位测距。
其中相位法的测量原理是将激光发射到被测物体，经过表面发射后，由测距仪接收。
测距仪解析计算发射端和接收端的相位差，进而计算出整段距离。
这种测量方式精度高，抗干扰性强，被广泛应用于中远距离测距。
缺点：易受高粉尘、蒸汽环境影响；反射式测距需对发光板定期清理、维护。
优点：价格低；易调试。
2.2 雷达测距仪测量原理是发射端发射电磁波中一部分能量照射到雷达目标上，在各个方向上产生二次散射。
雷达接收天线收集散射回来的能量，并送至接收机对回波信号进行处理，从而发现目标，提取目标位置、速度等信息。
缺点：价格高。
优点：可靠性高、免维护、能穿透粉尘、雨雪、烟雾，不受昼夜、气候影响，能适应各种复杂和恶劣的工作环境。
3 系统架构天车大车的运行跨度为整个车间跨间长度，为了保证天车的安全运行，在常规天车机械防碰撞基础上，在天车大车两侧安装激光测距仪或雷达测距仪（依现场实际情况确定），用于实时检测天车与周边天车或厂房墙壁的距离，当到达安全警戒距离时，向天车控制系统发出降速或急停信号。

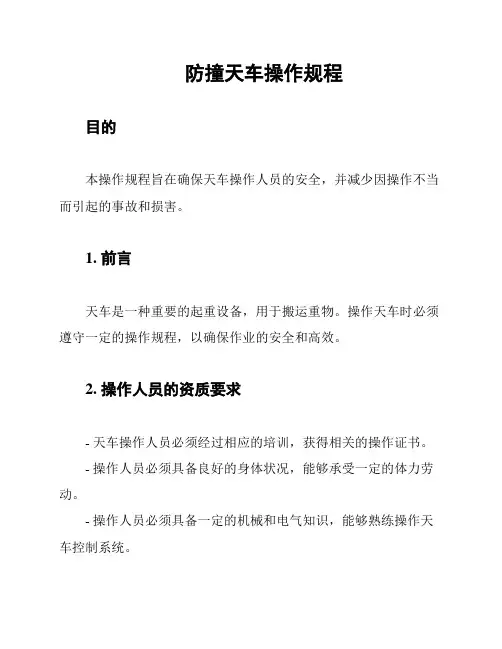

防撞天车操作规程
防撞天车操作规程目的本操作规程旨在确保天车操作人员的安全，并减少因操作不当而引起的事故和损害。
1. 前言天车是一种重要的起重设备，用于搬运重物。
操作天车时必须遵守一定的操作规程，以确保作业的安全和高效。
2. 操作人员的资质要求- 天车操作人员必须经过相应的培训，获得相关的操作证书。
- 操作人员必须具备良好的身体状况，能够承受一定的体力劳动。
- 操作人员必须具备一定的机械和电气知识，能够熟练操作天车控制系统。
3. 操作前的准备工作- 操作人员应核对天车的工作状态和安全性能，确保没有异常情况。
- 检查天车的制动系统、电气系统和传动系统是否正常运行。
- 确保天车的起重机构符合要求，没有磨损或损坏的部件。
4. 操作规程- 在操作天车前，操作人员必须佩戴安全帽、安全鞋和其他必要的个人防护装备。
- 在操作天车时，操作人员必须集中注意力，不得分心或进行其他无关操作。
- 操作人员必须按照指定的路径行驶，避免碰撞或与其他设备、人员发生冲突。
- 在操作过程中，操作人员必须保持良好的沟通，与其他相关人员保持联系。
- 操作人员必须按照相关的信号和指令进行操作，不得私自改变或忽视指令。
5. 天车维护和故障处理- 在天车使用过程中，如发现任何异常或故障，操作人员应立即停止操作，并报告给相关人员。
- 操作人员应定期检查天车的维护情况，确保各项功能正常。
- 操作人员不得私自修理或更换天车的零部件，必须由专业人员进行维修和更换。
6. 总结天车操作规程是确保作业安全和高效的关键，操作人员必须严格遵守。
任何违反操作规程的行为都可能导致事故和损害，应引起重视。
通过合理的操作和定期的维护，可以最大程度地减少天车操作过程中的风险。
以上为防撞天车操作规程的概要，具体操作细节还应根据实际情况和相关要求进行补充和制定。
TQJGS-2011吊车防撞系统说明书
TQJGS-2011吊车防撞系统说明书株洲市力天科技有限公司二0一四年四月目录一、概述 (1)二、技术资料 (1)三、主要功能 (1)四、安装使用 (2)1、系统组成 (2)2、安装接线 (2)五、调试 (4)六、安全使用说明 (7)七、参量使用 (7)八、维护 (8)九、附图 (8)反光板安装尺寸图 (8)系统外观及安装尺寸图 (9)TQJGS-2011吊车防撞系统使用说明一、概述：TQJGS-2011吊车防撞系统是用于防止在同一高空作业的天车相互碰撞所造成的破坏性损坏，而且使得天车停车平稳，大大地提高天车运行的安全性，延长了天车使用寿命，提高天车使用的可靠性和自动化程度。
防撞最大距离为25m,它有两级测距报警输出，一级减速输出，一级停车输出。
二、技术资料：1. 检测距离，可校调：0.1m—25m；2. 反射胶帖：钻石等级，400×400mm（用镀锌钢板固定）；3. 光源：激光；4.控制装置电压： 220V AC(85V-265V/15W)；5. 工作环境：温度-20℃～+70℃；6. 重量：激光头重量＜1kg，反光板重量＜1kg，总重量＜10kg。
1三、主要功能:1. 当本系统断电或发生故障时，天车不能运行。
2. 当本系统上电且无故障时，天车能运行。
此时若两台天车之间的距离达到减速距离，该系统发出声光报警，同时向天车运行控制器输出减速信号；若两台天车之间的距离达到停车距离，该系统发出声光报警，同时向天车运行控制器输出停车信号。
（注:控制输出节点默认为常闭点。
）四、安装：1. 系统组成:激光防撞系统由防撞控制装置、激光反光胶贴组成，如下图：2. 安装接线:22.1安装:通常将防撞控制装置连同底座安装在一台天车上，反光胶贴安装在另外一台天车上。
注意:激光发射窗口与反射胶贴之间不能有障碍物而且要对准，尽量将发射出来的激光点对正反光胶贴的中心。
2.2接线:接线时需将接线盒盖板打开。
注意：默认控制输出节点为常闭，若需要使用常开节点作为输出，只需将主机盒打开，把控制输出插头由X4换到X5。
