新型袋式除尘器脉冲控制仪的设计随着工业化的发展，工业生产中产生的粉尘污染也越来越严重，影响环境和人体健康。
除尘器作为解决工业生产中粉尘污染的重要设备，不断发展和完善。
新型袋式除尘器脉冲控制仪的设计，是一种针对袋式除尘器进行自动清灰的控制新技术。
本文将详细介绍新型袋式除尘器脉冲控制仪的设计。
一、脉冲喷吹清灰原理袋式除尘器最常用的清灰方式是脉冲喷吹清灰。
该方式可有效地清除袋子上的粉尘，使其不堵塞，达到高效除尘的目的。
脉冲喷吹清灰原理是，在除尘器的空气进口处安装压缩空气储罐，通过气路管路连接袋式除尘器上的膜式气包，当需要清灰时，由控制仪发送信号，开启脉冲电磁阀，使储罐中的压缩空气瞬间进入袋内，使袋子瞬间膨胀，产生冲击波，将袋子上的粉尘清除。
二、新型袋式除尘器脉冲控制仪的设计1、硬件设计新型袋式除尘器脉冲控制仪的硬件主要有以下几个部分：（1）运放电路：使用了LM358单电源双运放，其中一个运放放大控制信号，另一个运放为滤波电路，消除控制线路中的干扰与噪声。
（2）数字电路：使用STC89C52RC单片机，负责进行数据处理和控制清灰。
（3）驱动电路：使用三极管进行驱动压缩空气电磁阀，达到开关控制作用。
（4）显示电路：使用了1602液晶显示屏，可显示除尘器当前状态。
2、软件设计新型袋式除尘器脉冲控制仪的软件采用C语言编写，主要实现以下功能：（1）启动和停止控制：通过按键控制单片机的启动和停止，实现控制清灰的动作。
（2）清灰定时功能：设置清灰时间，控制单片机进行清灰操作。
（3）状态查询：控制单片机读取袋式除尘器当前状态，将其显示在液晶显示屏上。
三、新型袋式除尘器脉冲控制仪的应用新型袋式除尘器脉冲控制仪广泛应用于钢铁、冶金、水泥、化工等领域的除尘工程，并在工业自动化领域得到了广泛的推广。
由于其自动控制和精确的清灰时间，大大提高了袋式除尘器的运行效率，降低了能耗和维护成本。
四、总结新型袋式除尘器脉冲控制仪采用了现代化的控制技术，实现了自动化控制和高效除尘。
脉冲清灰袋式除尘器电控系统设计本科毕业论文 推荐
毕业设计脉冲清灰袋式除尘器电控系统设计毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
作者签名：日期：诚信声明本人郑重声明：本论文及其研究工作是本人在指导教师的指导下独立完成的，在完成论文时所利用的一切资料均已在参考文献中列出。
本人签名：年月日毕业设计（论文）任务书设计（论文）题目：脉冲清灰袋式除尘器电控系统设计系部：专业：班级：学生：指导教师（含职称）：专业负责人：1．设计（论文）的主要任务及目标在对脉冲清灰袋式除尘器的结构与工作原理进行分析的基础上，设计出其电气控制系统，采用PLC作为电气控制系统的核心，编制程序并进行调试，并分析结果。
通过对脉冲清灰袋式除尘器电气控制系统的设计，加深对脉冲清灰袋式除尘器原理的理解，通过这次设计锻炼分析能力，提高解决问题实践能力，熟悉PLC在实际系统中的应用。
2．设计（论文）的基本要求和内容（1）脉冲清灰袋式除尘器结构与原理分析（2）脉冲清灰袋式除尘器电控系统配置（2）PLC输入、输出配置及控制程序（3）调试程序，分析结果。
3．主要参考文献[1]侯大刚、胡建鹏、梁显文，LMC低压长袋脉冲袋收尘器的设计特点[J]新世纪水泥导报,2004,(增刊):52-55[2] 徐平安、李青、田立忠，高温高效喷吹式袋收尘器在水泥厂的应用[A]中硅会环境保护分会2004年学术年会论文集[C].80-85[3] 周杰，唐必光，吴斐．大型袋式除尘器在火电厂烟气除尘中的应用前景【J】．发电设备，2004．6：364—366[4] 朱燕．袋式除尘器在火电厂的应用分析【J】．山西电力，2004，5：45．47[5] 杨玉军．袋式除尘器在燃煤电厂中的应用叨．电力建设，2004，25(10)：14．16[6] 宋颐，李双叶，赵世雄．脉冲袋式除尘器清灰系统设计【J】．山西机械，2002，3：17—19[7] 刘建华，贾云升，江家辉．脉冲袋式除尘器的清灰及检测技术【J】．中国环保产业，2008，l：36—39[8] 郝文阁，石伟，丁妹，赵光玲，裴莹莹．气箱式脉冲袋式除尘器清灰技术【J】．环境科学学报，2008，28(3)：464-467[9] 张超．火电厂除灰阀门PLC控制系统的设计【D】．北京：华北电力大学，2002．[10] 吴中俊，黄永红.可编程控制器原理及应用.北京：机械工业出版社，2003[11] 雷声.电力控制与PLC应用. 北京：机械工业出版社，1996[12] 廖长初.可编程序控制器的编程方法与工程应用.重庆：重庆大学出版社，2001[13] 卢巧.欧姆龙PLC编程指令与梯形图快速入门.北京：电子工业出版社，2010[14]皮特鲁·泽拉（美）.Programmable Logic Controllers.北京：人民邮电出版社，1999[15] H.J.White.In dustrial ectrostatic Precipitation.Addison-Wesley.ReadinMass.1963 4．进度安排注：一式4份，系部、指导教师各1份、学生2份：[毕业设计（论文）]及答辩评分表各一份摘要国家对环保标准的要求越来越严，排放浓度由200mg/m3降为50mg/m3，很多小型电厂因排放达不到环保要求，被迫停产。
毕业设计论文脉冲袋式收尘器
防爆型袋式脉冲收尘器摘要煤磨防爆袋式除尘器系由气箱脉冲（Pulse-Plenum）除尘技术发展而来，具有清灰能力强、除尘效率高、排放浓度低等特点，特别适合处理粉尘浓度高的易燃易爆废气，如在水泥、钢铁行业中的煤粉系统中配套使用。
煤磨防爆袋式除尘技术是在Fuller公司技术的基础上，又应用了许多世界上最新进展的袋除尘技术及高品质的零部件，使各项技术经济指标较以往均有显著提高。
大量的应用证明，煤磨防爆袋式除尘技术已经非常成熟，具有很高的可靠性和极优的性能价格比。
本次设计煤磨防爆袋式除尘器，第一章详细描述了煤磨系统粉尘的特点，危险性，以及收尘器的基本原理；第二章对收尘器进行详细的参数设计，选用防油防水抗静电覆膜滤料，在结构上采用特殊的防集尘设计；第三章对煤磨收尘器的脉冲系统进行了深入研究设计；第四章主要是除尘器辅助设施的设计及主要设备；第五章对各种受力设施进行了校核；第六章针对防爆装置进行了研究。
设计图纸面积共计3张A0图纸面积，其中一张总装配图A0图纸，一张箱体A1图纸，2张A2部装图，8张A3零件图，一张A4零件图。
为使老师更能详细了解此次设计，特编写了详细内容依次分附于各个章节之后。
关键词：防爆，袋式，脉冲，收尘器，煤磨Explosion-proof Type bag Pulse Dust collectorABSTRACTCoal mill explosion-proof hag filters by impulse (Pulse - Plenum) removal technology development, and has the ability and dust removal efficiency, low emission concentrations, especially suitable for processing of inflammable, explosive dust concentration in cement, such as gas and coal system in the steel industry. Coal mill explosion-proof bag filter in the world scope has been applied in China has massive and promotion. Coal mill explosion-proof bag dusting technology is based on the Fuller technology companies, and applied the latest progress in the world of many bag dust removal technology and high quality parts, make various technical and economic indexes is significantly improved. The application of coal mill, explosion proof filter technology has been very mature and has high reliability and excellent performance to price.The design of coal mill, the first chapter explosion-proof hag filters are described in detail the characteristics of coal mill system, risk, dust and the basic principle of dust collector, The second chapter to dust collector for the detailed design parameters, prevent oil waterproof coated filter material, antistatic with special structure of dust collection design, The third chapter of coal mill dust collector of pulse system design, The fourth chapter basically is the dust of auxiliary facilities and the main equipment design, The fifth chapter of various mechanical facilities checks, The sixth chapter for anti-explosive system is studied. Design drawings area amounted to 3 A0 drawings, which a total area of assembly drawings, a cabinet A0, A1 drawing 2 pieces of outfit, A2 eight diagrams, an A4 A3 parts. For more details about the teacher can write a detailed design, the content of each chapter in points after attached to.KEY WORDS: explosion-proof，bag-type，pulse，Dust collector，Coal mill目录前言 (1)第1章收尘器的类型选择 (2)1.1 收尘器的设计要求 (2)1.1.1煤磨系统粉尘的特点 (2)1.1.2 收尘器的类型及其特点 (2)1.1.3 收尘器类型的确定 (3)1.2 所选收尘器的基本原理 (3)1.2.1 收尘器的类型及其特点 (3)1.2.2 收尘器各个部位的作用 (4)第2章袋式脉冲收尘器的设计计算 (6)2.1参数计算 (6)2.1.1 计算总过滤面积 (6)2.1.3滤袋数量的计算 (9)2.1.4 滤袋的布置 (9)2.1.5实际过滤面积 (9)2.2相关尺寸的设计及计算 (10)第3章脉冲系统的研究 (13)3.1 清灰方式的选择 (13)3.1.1袋式脉冲清灰的分类 (13)3.2喷吹压力的确定和研究 (14)3.2.1 清灰分析 (14)3.2.2 清灰方式的确定 (15)3.3气箱脉冲喷吹清灰系统设计及计算 (16)3.4气箱脉冲喷吹系统储气罐的设计 (17)3.5脉冲清灰控制 (18)第4章除尘器辅助设施设计 (19)4.1卸灰 (19)4.2风机控制 (20)4.3 设备配置及参数 (20)4.3.1 主要技术参数 (21)第5章基础载荷的计算及校核 (23)5.1 基础的总载荷w (23)5.1.1各个立柱承受的载荷 (23)5.2 内力分析 (24)5.2.1 板受力分析 (24)第6章防爆装置的研究 (25)6.1防爆的基本依据 (25)6.1.1防爆装置结构型式的确定 (25)6.1.2 卸压面积的确定 (25)6.1.3 防爆设计展望 (26)6.2 除尘器箱体的改进设计 (27)6.2.1 箱体的设计改进 (27)6.2.2 灰斗的设计改进 (27)6.2.2 花板的设计改进 (28)6.2.2 袋笼的改进 (28)6.2.3 气缸的设计改进 (29)6.3 操作经验 (30)6.4 国家指标 (31)6.4.1 整机考核 (32)6.4.2 壳体和进口风速 (32)6.4.3 灰斗和滤袋的考核标准 (32)结论 (35)谢辞 (36)参考文献 (37)外文资料翻译 (38)前言现代化水泥厂的生产规模从日产数百吨到日产万吨，尽管生产规模差别很大，但生产线上的扬尘点却基本相似，只是处理风量不同，因此收尘器的规格有较大的差异。
毕业设计论文袋式除尘器设计
1前言进入二十世纪后，工业飞速发展，世界各地加快工业的发展步伐。
节能与环保是二十一世纪的主基调，受到人们的普遍关注。
在这个科技发展迅速的时代，水泥以其独特的优越性能在建筑、油井、抗洪抢险等方面得到广泛的应用。
然而，水泥工业却是所有的工业行业中对环境危害最严重的。
它的公害主要是粉尘、噪音、废水和废气及氮氧化合物等，其中以粉尘的污染尤为突出。
水泥工业粉尘遇水容易凝结，中的SO2对人体产生及大的危害，它是造成矽肺、尘肺等等职业病的根源。
若不采用高效除尘装置，像水泥工业粉尘这样大的排放量，不仅污染厂区环境，危害人民身体健康和农作物的生长，而且还会增加生产成本、加速机械设备的磨损。
粉尘的沉积，使电气设备散热受阻而过热，容易使其老化损坏；各种控制电器因粉尘夹塞而使触头接触不良；机械设备因粉尘的进入而使磨损加剧，使用寿命明显缩短；而且先进的高技术精密仪器、仪表很难在粉尘环境中正常工作。
有些水泥厂在发展生产的同时不断改进技术与设备，投入大量财力，但是由于整体环境保护不太好而使该措施不能充分发挥效益。
袋式除尘器不仅对粉尘有很好的捕集效果，而且辅以必要的措施还可以处理一些有毒有害的气体，因而在许多领域都得到了广泛的应用，已成为防止大气污染、改善劳动条件、回收有用物料以及保护机点设备等方面的有效装置。
2 总体方案设计2.1 处理烟气的特点水泥行业的粉尘治理之所以难，不是其烟气量大（单台窑不超过10万风量），也不是其粉尘浓度高（一般扬尘点的粉尘浓度是它的几倍甚至几十乃至几百倍）。
而是其烟气“湿、蚀、变”这一特殊性。
“湿”指烟气含湿量大（体积百分比为8－20％），露点温度高（40－55℃），酸露点温度更高；“蚀”指含烟气腐蚀性很大，尤其是添加复合矿化剂后氢氟酸的腐蚀尤为强烈；“变”指废气量、含尘量（1－30g/Nm3）、温度（45－450℃）、湿度、粉尘比电阻值（109- 1012Ωcm）等参数随工艺操作条件的频繁变化，大范围的波动。
毕业设计——除尘器

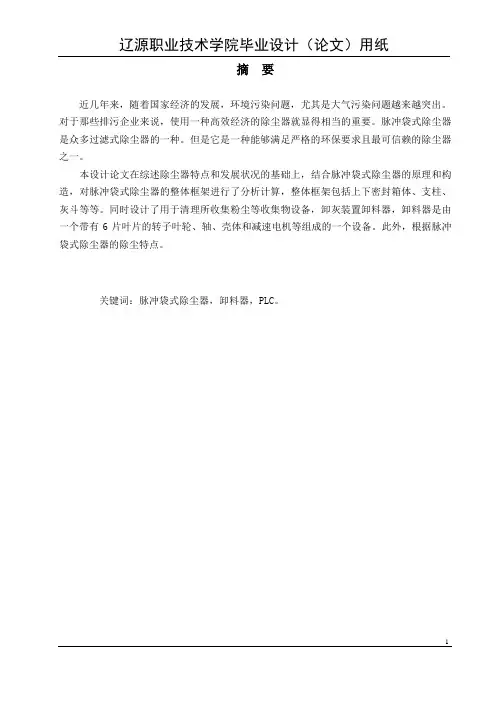

摘要近几年来，随着国家经济的发展，环境污染问题，尤其是大气污染问题越来越突出。
