高速铁路列车运行控制系统
世界 各国 高速铁路 采用的行车控制系统简介
四.高速铁路采用的列车控制系统（法国） 高速铁路采用的列车控制系统（法国）
UM系列轨道电路 UM系列轨道电路
UM71轨道电路根据列车占用情况和线路条件，确定线路的最大允 许速度、临时限速、线路坡度等参数，计算出目标点、目标速度 和坡度，将这些结果编成一个27bits的信息码。 信息码组成如下所示： ① 铁路网编码： 3 bits； ② 目标速度： 8 bits； ③ 目标距离： 6 bits； ④ 线路坡度： 4 bits； ⑤ 编码检测： 6 bits。
四.高速铁路采用的列车控制系统（日本） 高速铁路采用的列车控制系统（日本）
数字ATC系统 数字ATC系统 ATC
采用速度-目标距离控制模式，系统结构为： 地面采用自然衰耗式有绝缘轨道电路： ① 载频：上行采用515、525、535、615、625、635 Hz 下行采用565、575、585、665、675、685 Hz， ② 调制方式采用MSK制式， ③ ATC报文信息量：75 bits（8+58+9）； ④ 向列车传送轨道电路、空闲区间、临时限速等信息； 车载设备采用三重系表决车载计算机： ① 存储线路信息， ② 接收地面传输的有关信息， ③ 计算并生成速度控制曲线； ④ 速度控制曲线与列车速度比较，对超速列车实行自动控制。 数字ATC系统，已于2002年12月东北新干线的盛岗--八户线中采用。
列车运行控制系统在道旁设有控制中心，间隔约15～20公里。
四.高速铁路采用的列车控制系统
车载设备
主要由天线、信号接收单元、制动控制单元、司机控制台显示器、 速度传感器等组成。车载设备根据接收到的地面信息、列车特性，计算 列车制动模式曲线，控制列车运行状态。
司机显示器 信号接收机
制动控制单元
高速铁路系统中的列车运行控制方法
高速铁路系统中的列车运行控制方法1. 引言高速铁路系统作为一种高效、快速、安全的交通工具，在现代社会发挥着重要作用。
而要确保高速铁路系统的安全可靠运行，列车运行控制方法是至关重要的一环。
本文将从以下几个方面介绍高速铁路系统中的列车运行控制方法。
2. 列车运行控制系统概述列车运行控制系统是高速铁路系统中的核心技术之一。
它通过对列车的速度、间隔、运行路径等进行有效控制，确保列车在预定的时间内安全到达目的地。
主要包括列车调度系统、信号控制系统和列车运行监控系统三个子系统。
3. 列车调度系统列车调度系统负责根据列车的时刻表、运行班次等情况，对列车的运行进行计划和调度。
通过优化调度算法，可以实现列车的高效运行，提高线路的运输能力。
常用的列车调度方法包括列车优先级排序、列车路径选择等。
4. 信号控制系统信号控制系统是指通过信号灯、信号电源等设备对列车运行进行控制的系统。
它通过向列车发出不同的信号，告知列车运行状态和速度限制。
常见的信号控制方法包括绝对防护系统和无线电列车运行控制系统等。
5. 列车运行监控系统列车运行监控系统用于监测列车的运行情况，及时发现和处理各种异常情况。
它通过安装在列车上的传感器、摄像头等设备，对列车的位置、速度、加速度等参数进行实时监测。
同时，该系统还可以及时向操作员发送警报信息，以确保列车的安全运行。
6. 列车运行控制方法的发展趋势随着科技的不断发展，列车运行控制方法也在不断革新和改进。
目前，一些先进的列车运行控制系统已经采用了人工智能、大数据分析等技术，实现了更加智能化和自动化的运行控制。
未来，随着5G技术的广泛应用，列车运行控制系统的实时性和精准性将进一步提升。
7. 国内外高速铁路系统中的列车运行控制方法比较国内外在列车运行控制方法方面的研究与应用存在一定差距。
国外多数高速铁路系统中已经采用了先进的列车运行控制方法，如欧洲的ETCS系统、日本的ATC系统等。
而我国目前正在研发和应用的CRSC系统虽然与国际先进水平仍有一定距离，但也在逐步向智能化和自动化方向发展。
高速铁路列车运行控制系统
列车运行控制系统
1.1 机车信号
1.机车信号控制系统的类型
机车信号控制系统可以看作一种单方向的远程控制设备，只能从地面 向机车传递命令。机车信号控制系统按从地面向机车传递命令方式可分为 点式和连续式两种。
（1）点式机车信号控制系统。点式机车信号控制系统是指在线路上的 某些固定点设置地面设备向机车上传递信息的系统。其特点是设备简单、 造价低、地面设备不消耗电能。
1.2 列车运行监控装置
LKJ2000型列车运行监控装置的功能如下：
（2）记录功能
（3）显示及语音提示功能
对运行参数、事 故状态、插件故 障等进行记录。
对列车运行的实际速度及目标速度、 距前方信号机距离及前方信号机种 类、运行线路状况等参数进行显示。
（4）地面分析功能
将车载记录的列车运行数据经过翻译和整理，以直观的全程记录、 运行曲线、各种报表等形式再现列车运行全过程，为机务的现代 化管理及事故分析提供强有力的工具。
列车运行控制系统
1.3 CTCS 2级列车运行控制系统
图6-7 CTCS 2级列车运行控制系统的结构
列车运行控制系统
1.3 CTCS 2级列车运行控制系统
1.地面设备
轨道电路
列控中心 train control centre，TCC
地面设 备
应答器
车站联锁
列车运行控制系统
1.3 CTCS 2级列车运行控制系统
列车运行控制系统
1.2 列车运行监控装置
LKJ2000型列车运行监控装置的功能如下：
（1）监控功能 ①防止列车越过关闭的地面信号机。 ②防止列车超过线路（或道岔）允许速度及机车、 车辆允许的构造速度。 ③防止机车以高于规定的限制速度进行调车作业。 ④在列车停车情况下，防止列车溜逸。
高速铁路列车运行控制系统的设计与实现
高速铁路列车运行控制系统的设计与实现高速铁路列车运行控制系统是现代铁路运输领域的关键技术之一，它能够确保列车在高速运行过程中的安全、稳定和高效。
本文将重点讨论高速铁路列车运行控制系统的设计原理、实现技术和应用前景。
一、设计原理1. 列车运行控制策略：高速铁路列车运行控制系统采用多种策略进行列车运行管理，包括列车间的安全距离控制、列车速度的调整和列车进入和离开站台的控制等。
系统将根据列车当前位置、车辆状态和路线情况，制定合理的运行方案，实现列车的高效运行。
2. 信号与通信系统：高速列车运行控制系统通过信号与通信系统实现列车和设备之间的信息交换。
这些系统包括列车位置检测、车载通信设备、轨道电子设备和监控系统等。
通过这些设备的运作，可以获取列车的运行状态和位置信息，并及时将这些信息传输到控制中心。
3. 级联控制与安全保障：为确保高速列车运行的安全性，列车运行控制系统采用级联控制模式。
这种模式将列车划分为几个运行层次，每个层次都具有不同的控制权和责任。
在运行过程中，控制中心通过与列车的信息交换，不断调整列车的运行速度和位置，以确保列车的安全。
二、实现技术1. 车载自动驾驶技术：高速列车运行控制系统需要通过车载自动驾驶技术实现列车的自动控制和操纵。
这种技术使用现代信号处理、数据采集和控制算法，将列车的驾驶过程自动化，并基于预设的运行策略进行控制。
2. 列车位置检测技术：高速列车运行控制系统需要实时获取列车的位置信息，以确保列车的安全和稳定。
目前常用的列车位置检测技术包括GPS定位、惯性导航系统和轨道电子设备等。
这些技术不仅可以准确地确定列车的位置，还可以提供列车的速度、加速度和姿态信息。
3. 高速列车通信系统：为实现列车与控制中心之间的信息交换，高速列车运行控制系统需要利用高速列车通信系统。
这种系统通常包括车载通信设备、地面通信设备和无线信号传输技术。
通过这些设备的配合，可以实现列车与控制中心之间的实时数据传输和指令下达。
高速列车运行控制系统的
地铁列车运行控制系统适用于城市轨 道交通系统，如北京地铁、上海地铁 等。
06
高速列车运行控制系统的 未来发展趋势与挑战
下一代列车控制网络技术
基于通信的列车控制（CBTC）系统
01
利用无线通信技术实现列车与地面设备之间的实时信息交换，
提高列车运行效率和安全性。
车载智能感知技术
02
利用传感器、摄像头等设备对列车周围环境进行智能感知，实
惯性测量单元（IMU）
利用IMU技术实现列车的姿态测量和位置估算，提高列车的导航 和定位精度。
人工智能在列车运行控制中的应用
01
02
03
智能调度与优化
利用人工智能技术对列车 运行进行智能调度和优化 ，提高列车的运行效率和 安全性。
故障诊断与预测
利用人工智能技术对列车 进行故障诊断和预测，提 高列车的维护效率和可靠 性。
高速列车运行控制系统的
2023-11-05
目 录ቤተ መጻሕፍቲ ባይዱ
• 高速列车运行控制系统概述 • 列车控制网络与通信系统 • 安全与防灾系统 • 自动化与智能化技术 • 典型高速列车运行控制系统案例分析 • 高速列车运行控制系统的未来发展趋势与挑战
01
高速列车运行控制系统概 述
定义与特点
定义
高速列车运行控制系统是一种专门为高速列车设计、用于实现列车安全、高 效、舒适运行的自动化系统。
02
列车控制网络与通信系统
列车控制网络与通信系统
• 请输入您的内容
03
安全与防灾系统
安全与防灾系统
• 请输入您的内容
04
自动化与智能化技术
自动化与智能化技术
• 请输入您的内容
05

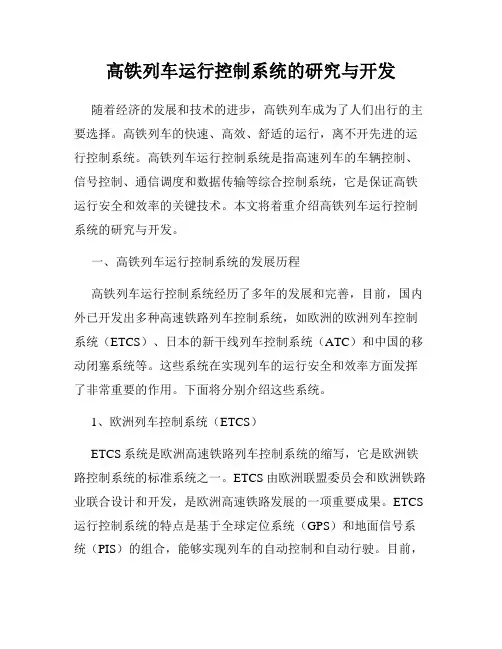

高铁列车运行控制系统的研究与开发
高铁列车运行控制系统的研究与开发随着经济的发展和技术的进步，高铁列车成为了人们出行的主要选择。
高铁列车的快速、高效、舒适的运行，离不开先进的运行控制系统。
高铁列车运行控制系统是指高速列车的车辆控制、信号控制、通信调度和数据传输等综合控制系统，它是保证高铁运行安全和效率的关键技术。
本文将着重介绍高铁列车运行控制系统的研究与开发。
一、高铁列车运行控制系统的发展历程高铁列车运行控制系统经历了多年的发展和完善，目前，国内外已开发出多种高速铁路列车控制系统，如欧洲的欧洲列车控制系统（ETCS）、日本的新干线列车控制系统（ATC）和中国的移动闭塞系统等。
这些系统在实现列车的运行安全和效率方面发挥了非常重要的作用。
下面将分别介绍这些系统。
1、欧洲列车控制系统（ETCS）ETCS系统是欧洲高速铁路列车控制系统的缩写，它是欧洲铁路控制系统的标准系统之一。
ETCS由欧洲联盟委员会和欧洲铁路业联合设计和开发，是欧洲高速铁路发展的一项重要成果。
ETCS 运行控制系统的特点是基于全球定位系统（GPS）和地面信号系统（PIS）的组合，能够实现列车的自动控制和自动行驶。
目前，ETCS系统已经在欧洲多个国家使用，被认为是欧洲高速铁路列车控制系统的标杆。
2、新干线列车控制系统（ATC）ATC系统是日本的新干线列车控制系统，是日本高速铁路列车控制系统的代表。
ATC系统是一种先进的列车控制系统，能够实现高速列车的自动控制和自动行驶，在实现列车快速运行和减少事故发生方面发挥了重要作用。
目前，ATC系统已经在日本的多条高速公路中使用，被认为是目前列车控制技术的世界先进水平。
3、移动闭塞系统移动闭塞系统是中国铁路运输行业自主研发的高速列车运行控制系统，也是目前中国高速铁路列车控制系统中应用最广泛的一种。
移动闭塞系统采用了多种先进技术，如列车自动控制技术、全区间自动闭塞技术、列车间通信技术和机车自动驾驶技术等，能够实现高速列车的自动控制和自动行驶。
列车运行控制系统的五个级别
列车运行控制系统的五个级别一、列车运行控制系统的五个级别列车运行控制系统是保障列车安全运行的重要设备，它通过控制列车的速度、位置和运行模式，确保列车在轨道上的稳定运行。
根据功能和安全性等方面的不同，列车运行控制系统可以分为五个级别，分别是ATC、ATO、CBTC、CTBC和ETCS。
二、ATC（Automatic Train Control）级别ATC是列车运行控制系统的最基本级别，它主要通过信号系统和车载设备实现对列车的自动控制。
在ATC级别下，列车通过接收信号系统发出的信息，控制列车的速度和位置，以确保列车在规定的区间内安全运行。
ATC级别适用于高速铁路等需要保证列车安全运行的场所。
三、ATO（Automatic Train Operation）级别ATO是在ATC基础上进一步发展的列车运行控制系统级别。
ATO级别在保证列车安全运行的基础上，更加注重列车的运行效率和准点性。
相比于ATC级别，ATO级别的列车运行更加自动化，列车的运行速度和位置更加精确可控。
ATO级别适用于城市轨道交通等高密度、高频率的线路。
四、CBTC（Communications-Based Train Control）级别CBTC是一种基于通信技术的列车运行控制系统级别，它通过车载设备和地面设备之间的通信，实现对列车的精确控制。
CBTC级别不仅可以控制列车的速度和位置，还可以实现列车的精确停站、车辆调度和列车间的安全距离控制等功能。
CBTC级别适用于复杂的轨道交通系统，如地铁、轻轨等。
五、CTBC（Communication-Based Train Control）级别CTBC是一种基于通信技术的列车运行控制系统级别，它在CBTC的基础上进一步发展，主要用于高速铁路系统。
CTBC级别通过车载设备和地面设备之间的通信，实现列车的精确控制和列车间的安全距离控制。
CTBC级别的列车运行更加高效、精确和安全，适用于高速铁路等需要高速、高频的线路。
高速铁路运行控制系统的优化方法
高速铁路运行控制系统的优化方法一、引言高速铁路作为一种快速、安全、舒适的交通工具，得到了越来越多人民的青睐。
而为了保证高速铁路系统的安全和高效运行，运行控制系统的优化显得尤为重要。
本文将从列车运行规划、速度控制、调度算法和信号设备优化四个方面，探讨高速铁路运行控制系统的优化方法。
二、列车运行规划优化1. 列车路径规划在高速铁路运行控制系统中，科学合理的列车路径规划是保证列车运行安全和准时的关键。
通过研究列车的起止站、车站停留时间以及车速限制，可以制定出最优的列车运行计划。
2. 车次组织与调整根据高速铁路的客流需求和列车运行情况，经常需要对车次进行组织和调整。
采用优化算法，结合客流数据和列车运行数据，可以实现车次的最优组织与调整，提高列车运行效率。
三、速度控制优化1. 列车运行速度预测通过分析历史列车运行数据和当前运行状态，可以建立列车的运行速度模型。
通过预测列车的运行速度，可以及时调整列车的出发时间和减缓车速，避免因为速度波动导致的不必要延误。
2. 速度限制优化根据高速铁路的设计标准和列车的实际情况，可以制定合理的速度限制策略。
通过分析列车的运行数据和线路的特点，可以实现速度限制的优化，提高列车运行的安全性和效率。
四、调度算法优化1. 列车调度算法高速铁路系统中，要保证多辆列车在同一条线路上安全、高效地运行，需要设计合理的列车调度算法。
通过优化列车间隔、停站时间和站台使用率等参数，可以实现列车调度的优化，提高列车的运行效果。
2. 信号系统优化高速铁路的信号系统在列车调度中起到重要作用。
通过优化信号系统的设计和控制算法，可以减少信号冲突和延误，保障列车的正常运行。
五、信号设备优化1. 信号灯优化通过研究信号灯的设置和控制策略，可以减少信号等待时间，提高信号设备的利用效率。
2. 信号传输系统优化为了保证高速铁路运行控制系统的实时性和可靠性，需要优化信号传输系统。
采用高速通信技术和故障诊断算法，可以提高信号传输的效率和可靠性。
