配管常见病
二次配管粉槽的质量通病及解决措施
二次配管粉槽的质量通病及解决措施【模板一：传统风格】正文：一、引言二次配管粉槽作为建筑工程中的重要组成部分，对于整个工程的质量和安全至关重要。
然而，我们在实践中发现，二次配管粉槽存在一些常见的质量通病。
因此，本文将从质量通病的原因分析出发，提出相应的解决措施。
二、质量通病及原因分析1. 漏水问题漏水是二次配管粉槽常见的质量问题，主要原因有：施工工艺不规范、配管接口质量差、材料选择不当等。
2. 泄漏问题泄漏问题也是二次配管粉槽的常见质量通病。
主要原因包括：施工操作不规范、管道连接处松动、管道老化等。
3. 腐蚀问题二次配管粉槽存在腐蚀问题，主要原因有：管道材料质量不合格、环境腐蚀性强等。
三、解决措施1. 加强施工工艺控制，确保操作规范。
2. 选用优质的配管材料，提高抗腐蚀性。
3. 加强管道连接处的检查和维护，确保连接牢固。
4. 定期进行检测和维修，及时发现并解决问题。
附件：1. 二次配管粉槽施工工艺规范。
2. 优质配管材料推荐目录。
法律名词及注释：1. 施工合同：双方当事人依法订立，约定双方权利和义务的文件。
2. 质量检测报告：由第三方进行质量检测并出具的报告，用于评估二次配管粉槽的质量情况。
【模板二：现代风格】正文：一、引言二次配管粉槽是现代建筑工程中不可或缺的组成部分，一直是质量和安全的重点关注对象。
然而，我们在实践中发现，二次配管粉槽存在一些常见的质量通病。
因此，本文将从质量通病的原因分析出发，提出相应的解决措施。
二、质量通病及原因分析1. 漏水问题漏水是二次配管粉槽常见的质量问题，主要原因有：施工工艺不规范、配管接口质量差、材料选择不当等。
其中，施工工艺不规范导致管道接口不严密，从而出现漏水现象。
2. 泄漏问题泄漏问题也是二次配管粉槽的常见质量通病。
主要原因包括：施工操作不规范、管道连接处松动、管道老化等。
其中，施工操作不规范导致管道连接处存在隐患，容易出现泄漏情况。
3. 腐蚀问题二次配管粉槽存在腐蚀问题，主要原因有：管道材料质量不合格、环境腐蚀性强等。
配管及线槽、桥架安装质量通病及防治措施
配管及线槽、桥架安装质量通病及防治措施1.2.1电管敷设位置错误1.现象管线穿越设备基础且预埋深度不够，造成电管的损坏。
2.原因分析施工者不熟悉图纸及规范要求，或先敷设电管后基础施工。
3.防治措施避开设备基础位置敷设电管。
1.2.2埋地电管施工不规范1.现象电管连接套管未满焊，埋入地坪后造成进浆、入水，使导线绝缘性能下降。
2.原因分析操作随意、马虎。
3.防治措施尽量减少电管接头；先预制后埋地；全部满焊后再埋入地坪，且埋深不应小于15mm。
1.2.3电管丝扣连接不符合要求1.现象电管套丝长短差异大及表面不平整，套丝过长连接处易断裂，过短则两端有间隙；管口内侧未去毛刺，穿线时伤及导线绝缘层；丝接后外露丝牙，不及时防腐造成锈蚀；两连接管之间未作接地跨接。
2.原因分析未控制好套丝长度，管口内侧不去毛刺，忽视丝接处的防腐处理及接地跨接。
3.防治措施(1)按表6-1要求控制套丝长度，电管连接后，两侧的丝牙应外露2-3牙。
表6-1 电管直径与套丝长度关系(2)检查管口内侧无毛刺后再与束节连接；若毛刺未去尽，应用圆锉在其内侧再镗锉一遍，直至去尽毛刺。
(3)丝接处两端用6mm圆钢做接地跨接，两侧的焊接长度应不小于36mm，且进行两面焊；丝接处外露丝牙及接地跨接的焊接部位，必须先刷防锈漆再刷面漆，以防锈蚀。
1.2.4电管焊接连接不符合规范要求1.现象采用对接焊，牢固性差且管内径变小，穿线困难；套管焊接两管口错边，使穿线困难或损坏导线表面；管壁焊穿；薄壁电管采用焊接连接。
2.原因分析不规范施工；两管不在同一轴线；焊接方法不对。
3.防治措施(1)严禁对接焊连接。
(2)套管焊接时，使两管处在同一轴线且固定后再焊接。
(3)宜采用气焊连接。
(4)薄壁电管严禁采用焊接连接，必须采取丝接。
1.2.5金属电管敷设前不作防腐处理1.现象交工时电管已严重锈蚀。
2.原因分析未按规范要求对电管进行有效的防腐处理。
3.防治措施(1)金属电管应作防腐处理。
配管常见病
1-01
1-02
1-03
1-04
1-05
1-06
1-07
1-08
1-09
1-10
1-11
1-12
1-131-Βιβλιοθήκη 41-151-16
1-17
1-18
1-19
1-20
1-21
1-22
1-23
1-24
1-25
1-26
1-27
1-28
1-29
3-08
3-09
3-10
3-11
3-12
3-13
3-14
3-15
3-16
泵的管道设计
序 号 错 误 设 计 正 确 设 计 备 注
4-01
4-02
4-03
4-04
4-05
4-06
4-07
4-08
4-09
4-10
4-11
4-12
4-13
泵的管道设计
序
号
错
误
设
计
正
确
设
计
备
注
4-01
4-02
4-03
H9-04
H9-05
H9-06
H9-07
H9-08
H9-09
H
仪表元件的布置 H 序 号 错 误 设 计 正 确 设 计 备 注
H10-01
H10-02
H10-03
H10-04
H10-05
H10-06
H10-07
H10-08
H
2-30
2-31
2-32
2-33
试论建筑电气工程配管和配线质量通病及控制措施
映 ， 以更改 。 予
要求 ； 个别 工程 导线 的质 量不 符合要 求都 直接影 响工
程质量 和使用 安全 。 （） ２ 钢管及 塑料管 加工煨弯 ， 制作不符 合要求 。 有 些 工程 钢管 弯 曲半 径 、 曲数 量 不 正确 ， 弯 以致损 伤 导 线 绝缘层 或使穿 线 困难 ；钢管 切 口不与管 轴垂 直 ， 有 毛刺 ， 丝过短 或乱扣 ， 套 薄壁 钢管 采用熔焊 连接 等 ， 都 容易损 伤 导线绝 缘 层 ； 塑料 管 弯 曲半径 ， 曲数量 不 弯 合乎要求 ， 口不光 滑 ， 管 连接不 牢 ， 响安装质量 。 影 （） ３ 配管施 工安 装不 认真 。有 不少 工程 塑料管 敷 设 在地 面垫 层 内或 墙 内时 ， 没有 用水 泥 砂浆 保 护 ； 敷 设 的钢 管 连接 处 ，管 与盒 连接 处作 跨 接线 的焊接 达 不到接 地 接零 要求 ，配 管 的保 护层 达 不 到要 求或 位 置不 正确 。有 的工 程 ， 配管 时 未 与土建 配 合 ， 品保 成
（ 下转第 ６ １页）
（） ４ 穿线 的数 量 和配 管 不 匹配 ， 线 的分 色不 正 导
确， 导线 的连接 不规范 ， 穿线后 未 能及时组 织验 收 ， 绝
缘值不 达标 。
・
ห้องสมุดไป่ตู้
５ ３・
维普资讯
第 ２ 总第 ９ 期 ） 期（ ２
福 建 建 材
护不好 。
（） ２ 加强技术 交底 ， 实行安装样 板制 。 真做好技 认 术交 底 工作 ， 工 程设计 意图要 求 、 把 特点 和应 注 意 的 技 术 问题 ， 以及 为施 工 制订 的技 术 措施 ， 向参 与 施 工 的操 作人 员作详 细 的交底 ， 其重 视对 班组 的书面技 尤 术交 底 ， 其 明确各 自施工任 务要 求 ， 到心 中有数 ， 使 做
建筑电气配管及布线中常见的问题及解决措施分析
建筑电气配管及布线中常见的问题及解决措施分析建筑电气配管及布线是建筑电气工程中常见的重要环节，负责将电气设备连接起来，保证电力系统的正常运行。
在建筑电气配管及布线的过程中常常会遇到各种问题，如线缆接头接触不良、线路短路、配管不规范等。
这些问题不仅会影响电气设备的使用寿命，甚至会引发安全事故。
解决这些问题，提高电气配管及布线的质量和可靠性，对于建筑电气工程的顺利进行至关重要。
下面将对建筑电气配管及布线中常见的问题及解决措施进行分析。
一、常见问题及解决措施1、线缆接头接触不良线缆接头接触不良是建筑电气配管及布线中常见的问题之一。
接触不良会导致电流传输不畅，产生电阻，甚至产生过热现象，严重时可能引发火灾。
解决这一问题的关键在于加强线缆接头的质量控制和施工质量。
（1）加强线缆接头的质量控制在生产线缆接头的过程中，需要严格按照国家标准和相关规定进行生产，确保线缆接头的质量符合要求。
对于重要的线缆接头，可以进行抽样检测，确保线缆接头的质量达到标准要求。
（2）加强施工质量管理在线缆接头的施工过程中，需要严格按照施工规范进行操作，确保每一道工序都符合要求，避免出现接头接触不良的情况。
可以采用专业的设备和工具，确保线缆接头的连接质量和可靠性。
2、线路短路线路短路是建筑电气配管及布线中常见的故障之一。
线路短路会导致电路中断，影响电气设备的正常使用。
解决线路短路问题的关键在于加强对线路敷设和布线的质量管理。
（1）加强对线路敷设的检查在线路敷设的过程中，需要加强对线路的铺设质量的监督和检查。
确保线路敷设符合要求，避免线路短路的发生。
需要对线路周围的环境进行检查，确保线路不会因为外部环境的影响而导致短路。
3、配管不规范配管不规范是建筑电气配管及布线中常见的问题之一。
配管不规范会导致线路过长、弯曲度过大、导管连接方式不当等问题，影响电气设备的使用效果，甚至可能导致线路故障。
解决配管不规范问题的关键在于加强对配管的施工质量管理和规范化施工。
建筑工程电气配管施工质量通病及对策
建筑工程电气配管施工质量通病及对策引言：在现代科技的高速发展过程中，建筑工程具有更高的智能化水平，电气设备数量也在逐渐增多，电气安装质量对建筑用电具有决定性影响，如果出现质量问题，则会对建筑工程的工程质量和施工进度造成严重影响，对顺利开展施工建设造成严重的不利影响。
本文首先分析建筑电气施工特点及其质量通病的防治价值，然后分析在具体施工中的质量通病，最后，综合探究防治质量通病的具体策略，希望相关单位能够更为高效地开展施工建设。
在建筑工程建设过程中，电气安装是其非常重要的一项工作，相关人员需要对其进行深入分析，科学协调现场施工，确保能够有序开展电气安装工程，使建筑工程的功能性得到充分体现，提升整体施工质量，使其建筑施工效果能够高度满足现代建筑行业发展需求。
1 建筑电气施工特点在建筑工程建设中，电气工程具有较强的专业性，拖迟涉及多个专业，因此具有复杂的安装施工。
在具体开展施工作业时，如果不能对其安装技术进行合理优化，才会对设备和电气线路的安装质量造成严重影响，进而导致电气设备无法正常使用，对建筑整体功能造成严重影响。
其一为专业性，在建筑工程建设中，电气施工同时包含多个分包工程，具有相对复杂的施工过程，尤其是在进行强弱电施工时，安装施工具有较强的专业性，在安装不同设备和线路时，需要引进不同分包队伍。
一般情况下，基于不同专业，可以将其消防，电梯，弱电，强电，风通风等多个方面，不同专业工程需要应用不同的安装施工技术，具有较高的专业性。
其二为冗杂性，通常情况下，在建筑电气工程建设中，同时，包含多个专业设备，因此，安装施工具有冗杂，系统的特点，在具体开展专业施工时，需要对其进行统一管理，确保各专业安装质量能够高度满足施工要求，同时，需要使其安装施工尽量高度满足总包工需求。
与此同时，需要进行安装管理人员的科学引进，负责进行现场管理，确保能够顺利开展现场施工。
其三为整体协调性，建筑电气工程具体包括室外线路和室内线路，部分工序需要提前预埋施工，同时，还有部分工程需要在主体部分完工之后进行施工，施工过程对施工周期具有较高的要求，为了确保能够有序开展建筑工程，需要对其电气施工进行整体协调，统一规划不同施工周期和专业工程，确保各专业能够合理利用工作时间，在具体进行施工作业时，需要对其安装施工技术进行合理规范，使其在完成施工任务时具有充分的时间，同时，保证施工周期和设备安装质量。
电气配管质量通病四十五项及解决办法
Ｃｏ ｍｍ ｅ ｔ ｎ ｈ ｏ ｓｒ ｃｉ ｎ ｑ ａｉｙ ｏ ｅｎ ｏ ｃ ｄ ｃ ｎ ｒ ｔ ｏ ｓｒ ｃｉｎ ｎ ｓ ｏ ｔ ｅ ｃ ｎ ｔｕ ｔｏ ｕ ｌｔ ｆｒ ｉ ｆ ｒ ｅ ｏ ｃ ｅｅ ｃ ｎ ｔｕ ｔ ｏ ｃ ｌ ｍ ｎ ａ ｉｃｅ ｂ ａ ｏｕ ｎｄ ｃｒ ｌ ｅ ｍ
解决方法 ： 可用浇 注法补刷 防锈 漆。 通病二 ： 非镀锌钢管 管外壁一律刷 防锈漆 ： 危害 ： 敷设在现 浇棍凝 土层 中的 管子 ， 漆后 管外 壁与混凝 刷
坍落度宜控制在 ５啪 ～７ｃ 。混凝土 应分层 浇 捣密实 并注 意振 ４． 多层砖 混结构 的住 宅楼 ， ｍ １ 抗震设 防烈 度为 ８ 度时 ， 总高 度不 捣棒应避免碰撞砖砌体和钢筋 ， 免造 成墙体松 动 ， 以 拉接筋 脱开 得超过 博 ｍ， 屡数不得 超过 ６层 ， 并在 每层楼 盖处 和屋盖 处设 置 和钢筋骨架变位 ， 浇注过程中要有专人负 责观察钢筋 和构造柱 圈 粱 。 在 的位置 ， 发现有位移 时 ， 应在混凝土初凝前校正 。 ４． 圈粱应 闭合 ， ２ 遇有洞 口应 上下搭接 ， ８度设 防时 ， 圈梁截 面
维普资讯
第 卷 第 ４翔
２ ０ Ｏ２ 盎 ４月
山 西 建 筑
Ｓ ＨＡＮＸｌ ＡＲＣ 帆 ｆ Ｃｒ Ｊ Ｅ 【 Ｒ
Ⅷ ． ８ ＮＯ ４ ２ Ａ ２ ０ Ｏ ２
文章编号 ： １ ６ ２１０２ ０ ＿ ３ ∞ ８５０ ０ 】４ ｌ Ｂ ｏ０
ＲＥ 跏 Ｎ
（
￣
Ｉ ｉ ｚ ｎＥ￣ｎｅ ｎ ｏ ／ ，Ｔ ｉ ｎ ｌｉ ｒ ｅ ｌ Ｃ ￣ ａｏ ｒｇ ２ ｄ． ａ ￣ ）
００１， ３ ０ ２
）
： ｈ ｃ ｏｓｏ ｏｃｅｅｃ ｎｔ ｆ ｎｃｌｍｎａｄｃｍｌ ｅｍ ａ ｈ ｕ ｋ ｓ ｔｎ ｅａｅａ ｌｍｄｆｒｍｕｔｌｙｒ ｒ ｋｍａｏｒ ｔ ｃ ｌ ．Ａｕ Ｔ ｅａｔ ｎ ｆ ｎｒｔ ｏ ｓ ｉ ｃ ｍｃ ｏ ｏｕ ｎ ｉ ｅｂ ａ ｉ ｅ ， ｑ ａｅｒ ｉａ ｃ ｒ ￣， ｎ ￣ ｅｓ ｙ ｌ— ｅ ｉ ｓｎｙｓ ｕＲｒ ｏ ｉａ ｂ ｃ ｒ ｅ －
建筑电气工程在主体配管常见的质量通病的分析与预防_secret
建筑电气工程在主体配管常见的质量通病的分析与预防近年来，国民经济的持续发展，给建筑业的发展带来了勃勃生机，随着新型电气材料在建筑行业的应用与人们对电气技术、质量意识的提高，同时也出现了一些新的质量通病问题，在多年工程实践的基础上，笔者对电气安装工程中有关的质量问题提出一些预防措施，与同行们共同探讨。
金属导管配管、金属线管接地线的安装及防腐、防雷接地等电位联结焊接的、PVC 管敷设的、接线箱、盒安装一、金属导管配管中容易出现的质量通病、1现象：锯管管口不齐出现马蹄口、管口有毛刺；管子的弯曲半径小、有扁、凹、裂现象；管入箱、盒长度不一致；楼板上敷设的管路砂浆保护层太薄，造成地面顺管路裂缝，暗配混凝土中的管子，拆模时外露。
2、原因：管口不齐是手工操作是未扶直锯架，锯条没有保持平直所导致问题。
弯曲半径太小是因为煨弯是出弯过急。
弯管器的槽过宽也会出现管径弯扁及表面凹裂现象。
管口入箱、盒不齐有毛刺是手工操作问题。
管路的保护层太薄当地面内的管路受到压后，产生应力集中，地面会顺着管路开裂。
保护层太薄的会出现管子外露。
3、预防措施:○1锯管时人要站直，操作时要扶直锯架使锯条保持平直，手腕不能颤动○2管子煨弯时要采用定型煨弯器，操作时先将管子需要弯曲的部位的前段放在弯管器内，管子的焊缝放在弯曲的方向应在上方或下方，弯曲时逐渐向后方移动弯管器，使管子弯成所需要的弯曲半径。
管径大于25㎜的管子，应采用离式液压弯管器，电动顶管机或灌沙火煨。
○3管口进箱前操作前要先用平挫或圆挫把毛刺挫平在进行下道工序施工○4管子较多时进行管口入箱操作首先先将管子顺直按管径的大小定位，然后将第一根管按要求入箱再将末根管按要求入箱，随后在两根入箱的管上设置一块水平的挡板把所有的管子都顶住挡板，管子定位以后把挡板去掉，这样管口入箱就保持一样高度○5在楼板敷设管路时要求有2㎝的保护层以防止产生裂缝，如果达不到要求应减少交叉敷设管路。
暗配混凝土中的管子应将管子敷设在底筋上面使管路与混凝土表面距离不应小于15㎜4、治理方法：○1管口不齐有毛刺的用板挫挫平○2弯曲半径太小、有扁、凹、裂现象应重新做管○3管口入箱、盒长度不一致用锯锯二、金属线管接地线的安装及防腐质量通病1、现象（1）接地线截面不够，焊接面积太小（2）管子内壁未进行除锈刷漆，煨弯及焊接处刷防腐油有遗漏，焦渣层内的敷管未用水泥砂浆保护，素土内敷管混凝土保护层做的不彻底2、原因：○1金属线管安装接地线时，未考虑管径大小与管内所穿的导线的截面积的关系。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

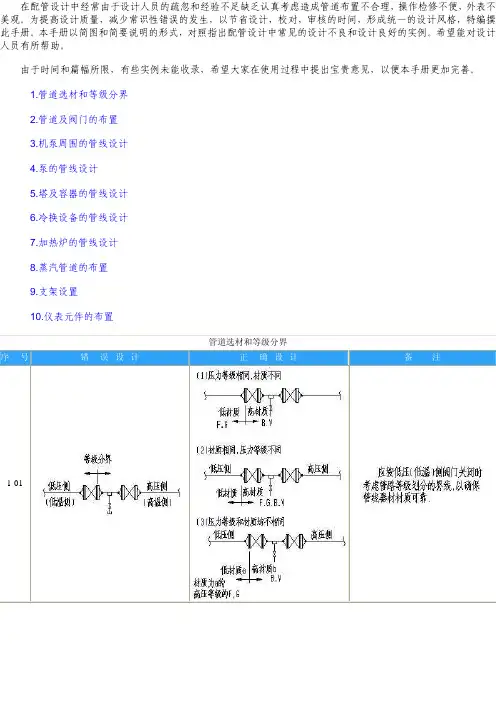

在配管设计中经常由于设计人员的疏忽和经验不足缺乏认真考虑造成管道布置不合理，操作检修不便，外表不美观。
