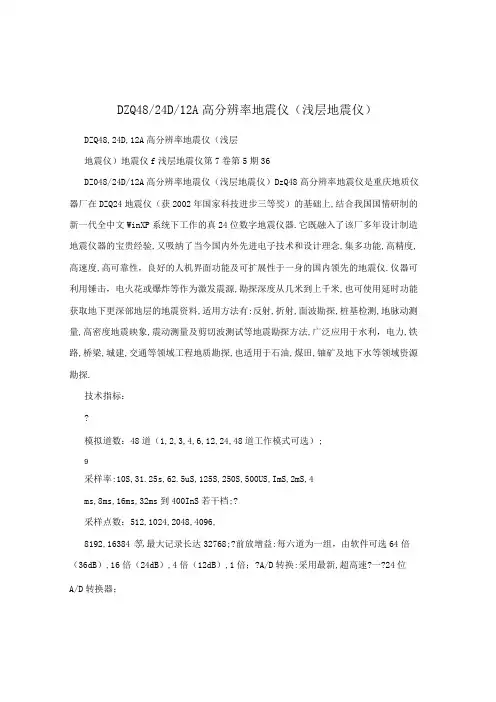

DZQ48／24D／12A高分辨率地震仪浅层地震仪
DZQ48/24D/12A高分辨率地震仪（浅层地震仪）DZQ48,24D,12A高分辨率地震仪（浅层地震仪）地震仪f浅层地震仪第7卷第5期36DZ048/24D/12A高分辨率地震仪（浅层地震仪）DzQ48高分辨率地震仪是重庆地质仪器厂在DZQ24地震仪（获2002年国家科技进步三等奖）的基础上,结合我国国情研制的新一代全中文WinXP系统下工作的真24位数字地震仪器.它既融入了该厂多年设计制造地震仪器的宝贵经验,又吸纳了当今国内外先进电子技术和设计理念,集多功能,高精度,高速度,高可靠性，良好的人机界面功能及可扩展性于一身的国内领先的地震仪.仪器可利用锤击，电火花或爆炸等作为激发震源,勘探深度从几米到上千米,也可使用延时功能获取地下更深部地层的地震资料,适用方法有:反射,折射,面波勘探,桩基检测,地脉动测量,高密度地震映象,震动测量及剪切波测试等地震勘探方法,广泛应用于水利，电力,铁路,桥梁,城建,交通等领域工程地质勘探,也适用于石油,煤田,铀矿及地下水等领域资源勘探.技术指标：模拟道数：48道（1,2,3,4,6,12,24,48道工作模式可选）;9采样率:10S,31.25s,62.5uS,125S,250S,500US,ImS,2mS,4ms,8ms,16ms,32ms到400InS若干档;?采样点数：512,1024,2048,4096,8192,16384等,最大记录长达32768;?前放增益:每六道为一组，由软件可选64倍（36dB）,16倍（24dB）,4倍（12dB）,1倍；?A/D转换:采用最新,超高速?一?24位A/D转换器；去假频滤波器：随采样率自动跟踪；在采样率的0.216倍处为一3dB,下至120dB.并配有各种数字滤波器,截频点（一3dB处）根据需要人为设置；频响范围：0.1HZ,4kHZ;噪音:全频状态下小于IV;采样延时：0,999mS;幅度一致性:优于?0.02%;相位一致性:优于?0.O1mS;?动态范围：优于144dB;信号迭加增强：32位；操作系统:WinXP;数据格式:SEG—2;处理软件:浅折射处理软件包（WindoWS界面）；折射处理软件包（WindOWS界面）；面波处理软件包（WindOWS界面）；爆破,脉动采集处理软件；剪切波处理软件包（WindOWS界面）；高密度地震映像采集处理软件；触发：内，外触发可用锤击开关,爆破，电火花触发,也可断线或接通触发；？时钟:年度计时钟,文件记录的时间数随参数存入文件；电源：12V?20%蓄电池供电；整机耗电:小于4安培（48道,1cD超亮度工作时为5安培）；仪器使用环境温度:-10,+55?;?仪器储藏温度:一20,+60?;湿度:90%RH.。
改造地震台站电源的方法
改造地震台站电源的方法
廖春奇;林木金;沈浩
【期刊名称】《华南地震》
【年(卷),期】2004(24)4
【摘要】简述福建遥测地震台网(站)仪器电源改造的几种方法.将原来使用的交流UPS电源供电改为直流电源模块供电;并就如何延长电池使用寿命,提高充电效能,节约电能等问题进行了讨论.
【总页数】6页(P68-73)
【作者】廖春奇;林木金;沈浩
【作者单位】福建省地震局,福建,福州,350003;福建省地震局,福建,福州,350003;福建省地震局,福建,福州,350003
【正文语种】中文
【中图分类】P315.62
【相关文献】
1.限制直流稳压电源启动电流过大的改造方法 [J], 潘奎
2.无人值守地震台站通信设备电源改造 [J], 刘其寿;廖春奇;郑永通;王绍然;赖福霖;杨佩琴
3.地震台站电源改造的思路 [J], 郭进波;刘光能;
4.通信电源供电技术改造新方法 [J], 袁学武
5.通信电源供电技术改造新方法 [J], 陈存超
因版权原因，仅展示原文概要，查看原文内容请购买。
SMART问题及解决办法
SmartPM系统常见问题及解决办法一．有时候系统界面出现遥测值越限报警时，0也会报警闪烁，处理办法是：（1）进入DBF库中，把wj4先备份出来。
（2）把DBF与sync中的DBF文件夹里面的wj4文档内容用0替换。
（3）重新启动SmartPM系统。
（4）把备份出来的wj4重新放到两个DBF库中。
（5）重新启动系统。
为了项目顺利验收。
验收前尽量把越限报警值提高，如3000mA、4000mA。
另外提供几个应急办法：A.进入画面，在菜单“画面设臵”栏中，把遥测越限闪烁、动态着色的“√”取消。
B.进入“数据库录入”的“系统设臵”把越下限的颜色改为字体颜色，这样就看不出来下限报警。
二．系统总是在工况投入/退出。
解决办法：进入报警窗口菜单“报警设臵”中，把“工况投退”的弹出报警、语音报警等取消。
三．系统启动时，弹出对话框“系统地址配臵不正确”。
处理办法是：把EXEC95文件夹去掉（如项目有多台通讯管理机时，先把IEC104CFG文件夹备份出来），用其他项目的EXEC95文件夹替换进去。
四．部分厂站的后部分数据读取不到，通讯管理机能读取到所有数据。
处理办法是：EXEC95中的IEC104文件夹分厂站不正确，务必确认。
严格遵从以下规定：（1）一个厂站的遥测量不超过512个，最好不超过430个，如超过430个，有可能读取不到数据。
（2）一台通讯管理机的遥信量不超过2048个（3）如果一台通讯管理机有很多遥测量，则必须分厂，通过IEC104CFG进行。
遥信量不能分厂，所以遥信量务必压缩在2048个以内。
五. 历史数据只能读取当天数据。
解决办法：这是由于曲线数据库最多只能保存2048个，如超过该数据量，以前的数据无法被调用出来，所以要尽量减少曲线数据量。
六．系统出现“”，解决办法：这是由于系统中毒了的原因，所以只能用一个没中毒的EXEC95替换以前的EXEC95。
七．系统界面很多遥信量或者遥测量呈灰色，解决办法：进入SmartPM文件夹中，删除所有与“”相同的所有文件，再重新启动系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
２００７年３月 物 探 装 备 第１７卷第１期 ＳｍａｒｔＳｅｉｓ Ｒ浅层地震仪触发电路的改造 万连顺 王朝辉 李富贵 （东方地球物理公司装备事业部吐哈作业部，新疆啥密ｇ３９００９） 摘 要 万连顺，王朝辉，李富贵．ＳｍａｒｔＳｅｉｓ Ｒ浅层地震仪触发电路的改造．物探装备，２００７，１７（１）：４６～４９ 触发电路是ＳｍａｒｔＳｅｉｓ Ｒ浅层地震仪的重要组成部分，同时也是故障高发部分，生产中，经常因该电路损坏而 影响施工进程 本文从电路的工作原理着手，分析了该电路存在的问题，并针对问题提出了相应的电路改造方案。
关键词 ＳｍａｒｔＳｅｉｓ Ｒ浅层地震仪 触发电路ＬＭ３１９组件 ＡＢＳＴＲＡＣＴ Ｗａｎ Ｌｉａｎｓｈｕｎ，Ｗａｎｇ Ｃｈａｏｈｕｉ ａｎｄ Ｌｉ Ｆｕｇｕｉ．Ｒｅｆｏｒｍａｔｉｏｎ ｏｆ ｔｒｉｇｇｅｒ ｃｉｒｃｕｉｔ ｉｎ ＳｍａｒｔＳｅｉｓ Ｒ ｓｈａｌｌｏｗ ｓｅｉｓｍｏｇｒａｐｈ．ＥＧＰ，
２ｏｏ７，１７（１）：４６～４９
Ｔｒｉｇｇｅｒ ｃｉｒｃｕｉｔ ｉｓ ａｎ ｉｍｐｏｒｔａｎｔ ｃｏｍｐｏｓｉｔｉｏｎ ｐａｒｔ ｏｆ ＳｍａｒｔＳｅｉｓ Ｒ ｓｈａｌｌｏｗ ｓｅｉｓｍｏｇｒａｐｈ，ａｎｄ ａｌｓｏ ｉｓ ａ ｐａｒｔ ｏｆ ｅａｓｙ ｄａｍａｇｅ Ｔｈｅ ｃｏｎｓｔｒｕｃｔｉｏｎ ｐｒｏｃｅｓｓ ｉｓ ｏｆｔｅｎ ａｆｆｅｃｔｅｄ ｂｙ ｔｈｅ ｃｉｒｃｕｉｔ ｄａｍａｇｅ ｉｎ ｐｒｏｄｕｃｔｉｏｎ．Ｓｔａｒｔｉｎｇ ｆｒｏｍ ｔｈｅ ｗｏｒｋｉｎｇ ｐｒｉｎｃｉｐｌｅ ｏｆ ｔｈｅ ｃｉｒｃｕｉｔ，ｔｈｅ ｐａｐｅｒ ａｎａｌｙｚｅｄ ｔｈｅ ｅｘｉｓｔｅｄ ｐｒｏｂｌｅｍｓ ｏｆ ｔｈｅ ｃｉｒｃｕｉｔ ａｎｄ ｐｒｅｓｅｎｔｅｄ ｒｅｌｅｖａｎｔ ｒｅｆｏｒｍｉｎｇ ｃｉｒ— ｃｕｌｔ ｓｃｈｅｍｅ ａｃｃｏｒｄｉｎｇ ｔＯ ｃｏｎｃｒｅｔｅ ｐｒｏｂｌｅｍｓ．
Ｋｅｙ ｗｏｒｄｓ ＳｍａｒｔＳｅｉｓ Ｒ，ｓｈａｌｌｏｗ ｓｅｉｓｍｏｇｒａｍ，ｔｒｉｇｇｅｒ ｃｉｒｃｕｉｔ，ＬＭ３ １ ９ ｃｈｉｐ
ＳｍａｒｔＳｅｉｓ Ｒ浅层地震仪是美国ＧＥ０ＭＥＴ— ＲＩＣＳ公司生产的，因其体积小，操作简单，多道记 录，适应野外施工要求，而被广泛应用于石油勘探的 低速带调查、煤田地质勘探、城区地况调查和微测井 等领域，因此它也是目前国内外勘探市场浅层地震 仪的代表。 吐哈探区去年使用了六台ＳｍａｒｔＳｅｉｓ Ｒ浅层地 震仪，其中有三台地震仪的触发电路出现了故障，经 检查都是ＬＭ３１９组件损坏所致，而且ＬＭ３１９组件 因经常损坏已经更换过多次，这样频繁更换ＬＭ３１９ 既容易损坏电路板，又会影响施工进度。为此，我们 对触发电路的原理进行了剖析，找出了电路存在的 问题，并进行了相应的改造，改造后的设备用于生 产，取得了良好的效果。 触发电路的工作原理及 电路存在的问题 触发电路的工作原理 触发电路由触发信号输入、信号鉴别和信号控 ＊万连顺，１９５８年出生，工程师，长期从事勘探设备的技术支持工作。 制三部分组成。原触发电路的原理见图１所示。 １．信号输入部分 炮盒中的放电脉冲在电路中形成一个触发信 号，通过光电耦合器瞬间导通，与仪器触发电路的信 号输入部分形成一个负脉冲信号，送到仪器的信号 鉴别部分进行鉴别，见图２所示。 ２．信号鉴别部分 信号鉴别部分的电路是由高速双路比较器 ＬＭ３１９组件和外围元件所组成的，它的特点是： （１）有两个相互独立的比较器； （２）加５Ｖ电压就可工作； （３）在加人士１２Ｖ电压时，响应时间为８５ｎｓ； （４）温度范围Ｏ～７Ｏ℃； （５）功率５００ｍＷ。 触发电路中，ＬＭ３１９在电路中的连接是一个典 型的输入信号鉴别器，即将触发输入信号经过信号 鉴别电路进行鉴别后输出一个ＴＴＬ传输信号。 由于触发电路要求响应时间越短越好，所以，在 电路设计上对元件的响应时间有严格的要求，触发 电路所用的元件都选用高速组件。另外，该触发电
维普资讯 http://www.cqvip.com 第１７卷第１期 万连顺等：ＳｍａｒｔＳｅｉｓ Ｒ浅层地震仪触发电路的改造 ４７ ；Ｍａｔ＋ 放电脉冲
；Ｍａ【－
Ｔ ＋ｌ２Ｖ ｖ 申一 １ ＋ ●
１ｎ １
●
＿Ｄ
［ ａ１５ ＼Ｄ３ Ｒ ［ ］ Ｉ ＋！ Ｖ Ｊ ３： Ｉ ｌ 一 Ｒ“
７４Ｆｏ４ Ｌ —＿
Ｄ ２ ４７０ ‘
３ ‘ｌ Ｉ Ｉ
４ ＇
，
７４Ｉ １Ｃ１７４ —— ； ［ ）
６ Ｑ Ｉ ●
ＪＰ ｌｌ Ｉ ● Ｉ Ｉ ＿—— ＝［ ］ Ｉ 上。 Ｄ一
一ｌ２Ｖ Ｉ Ｉ
触发复位
信号辅 『入部分 信号鉴别部分 信号控制部分 图１原触发电路原理图
图２ 炮盒ＴＢ部分与仪器信号输人部分示意图 路的ＬＭ３１９元件原本加一路＋５Ｖ电压就可以工 作，响应时间为１２０ｎｓ。但为了提高响应时间，设计 时将此组件的工作电源选为双路±１２Ｖ电压，响应 时间提高到８５ｎｓ。 图３是由ＬＭ３１９组成的输入信号鉴别器。我 们先从逻辑关系上进行分析。图３中， 为低端门 槛电压； 。 为输入端电压； 为高端门槛电压；
ｏ 为输出端电压。其逻辑关系如下：
图３ ＬＭ３１９组成的输人信号鉴别器 ｔｐｕｔ
当 ＬＴ≤ ＩＮ≤ ｕＴ时 ＶｏｕＴ一５Ｖ 当 ＩＮ≤ ＬＴ或 ＩＮ＞ ｕＴ时 ｏｕＴ＝０ 触发电路中， ｔ、 ｔ用于调节触发灵敏度，它 们的值是由前面板输入相应的灵敏度、由机内的软 件控制Ｄ／Ａ转换器转换而来的。 静态工作时（无触发情况），在不同灵敏度对 ＬＭ３１９的４、５、９脚进行测试，测试结果见表１所列。
表１静态工作时ＬＭ３ｌ９组件４、５、９脚的值 序号 灵敏度（ ） ＶｕＴ（Ｖ） ＶＩ，Ｔ（Ｖ） ＶＩＮ（Ｖ） １ １ ４．２８ Ｏ．１１５ ２．２ ２ １Ｏ ４．１１ Ｏ．２Ｏ７ ２．１５ ３ ２Ｏ ３．９２ Ｏ．４ＯＯ ２．１６ ４ ３Ｏ ３．７８ Ｏ．５９４ ２．１９ ５ ４Ｏ ３．５３ Ｏ．７８ ２．１５ ６ ５Ｏ ３．３３ Ｏ．９６ ２．１４ ７ ６Ｏ ３．１５ １．１５ ２．１５ ８ ７Ｏ ２．９５ １．３４ ２．１４ ９ ８Ｏ ２．７６ １．５３ ２．１４ １Ｏ ９Ｏ ２．５７ １．７２ ２．１４ １１ １ＯＯ ２．３９ １．９２ ２．１５
维普资讯 http://www.cqvip.com ４８ 物 探 装 备 从表１的数据可知，静态工作时Ｖ 在２．１４Ｖ 左右，符合逻辑关系、／ｒ ≤、／ｒ ≤、／ｒｕ ，此时输出 ＶｏｕＴ一５Ｖ。 实际工作中，输入的触发信号是向下的负脉冲 信号，其幅度约为０．５～２．１４Ｖ： 当灵敏度调到１００ 时，、／ｒ 和、／ｒ 的电压值分 别为２．３９Ｖ和１．９２Ｖ，很容易满足、／ｒｌ ≤、／ｒ Ｔ或、／ｒｌ ＞、／ｒ 的关系。这样虽然灵敏度提高了，但稳定性 却变差了； 灵敏度调到５Ｏ 时，Ｖｕ 和Ｖ 的电压值分别 为３．３３Ｖ和０．９６Ｖ，这样就能适当地兼顾稳定性和 灵敏度，是比较合适的选择； 灵敏度调到１％时，、／ｒ 和、／ｒ 的电压值分别为 ４．２８Ｖ和０．１ｌ５Ｖ，很难满足、／ｒｌＮ≤、／ｒＬＴ或、／ｒｌＮ＞ＶＬｒｒ 的关系，虽然稳定性提高了，但灵敏度却降低了。 ３．信号控制部分 信号控制部分由反向器７４Ｆ０４和触发器 ７４ＨＣ１７４等元件组成。触发信号通过信号鉴别部 分鉴别并转换成ＴＴＬ信号输送到信号控制部分， 由信号输入部分的触发器７４ＨＣ１７４组件将触发信 号输送到主机芯片中，主机芯片再根据所接收到的 触发信号协调其它电路工作。 触发电路存在的问题 根据上文的分析，我们认为，工作中将触发灵敏 度调到５０％左右比较合适，但这并不是说将触发灵 敏度调到其它数值时ＬＭ３１９组件就容易损坏，这
一点从图４所示的ＬＭ３１９组件差分输入电压电气 特性图上可以看出。图４中输入两端最大差分电压 在１０Ｖ左右，无论灵敏度调到何值，都在此元件的 电气特性许可范围之内，所以，我们认为ＬＭ３１９易 损坏与触发灵敏度的大小无关。 那么，是什么原因使得此触发电路信号鉴别部 分的ＬＭ３１９组件如此频繁地损坏呢？经电路分 析，我们认为主要是信号输入电路的防护性差所致， 主要表现在以下两方面： １．防天电干扰能力较差 野外施工中，有的工区天电干扰非常强，而信号 输入电路无此防护功能，一旦外界干扰信号直接进 入此电路，极易击穿ＬＭ３１９组件。 ２．炮盒损坏 炮盒损坏也容易造成触发电路的损坏，如果炮 盒损坏，炮盒的触发电路带电，就会直接接入到
一 《 Ｃ 一 避 脚 晕 郴 一＜ 簿
ｌ Ｉ Ｉ Ｉ ｌ ＿一一 一
ｌ 一 一一 ｌ
Ｉ Ｉ Ｉ Ｉ Ｉ Ｉ Ｉ Ｉ Ｉ Ｉ ｌ’ 矗 大差 分电￡ 一Ｉ ｆＩ Ｉ 『 ＿ ● ｌ ｌ
Ｉ Ｉ
图４ ＬＭ３１９差分输入电压电气特性图 ＬＭ３１９的输入端，而使ＬＭ３１９损坏。
电路的改造 电路改造方案 根据上文的分析，我们发现解决问题的最好办 法是：在触发电路的输入部分用一个器件将输入的 触发信号与信号鉴别组件ＬＭ３１９进行隔离。为 此，我们选用隔离线圈作为隔离器，改造后的线路如 图５所示。 从图５可见，输入信号经过增加的隔离线圈感 应，再经整流二极管全波整流，才会输入到触发电路 的ＬＭ３１９组件上，因此，无论外界干扰多强，输入 电流不会直接输送到ＬＭ３１９上，因而提高了触发 电路的抗干扰能力。此外，仪器内部的干扰信号也 不容易串到炮盒内，这不仅能保护炮盒内的ＴＢ信 号电路，同时也能保护仪器内的触发电路。 电路改造的具体方法 将图５所示的虚框部分的元器件，焊接在一块 小电路板上，固定到采集板上的触发电路附近的空 白部位，连接好触发信号、＋５Ｖ电源和地线这三 根连线即可。这样的改造基本上没有改动原板的 面貌。 所用隔离线圈最好使用废旧采集站上的脉冲式 隔离线圈，因为这种脉冲式隔离线圈的特点是：不产 生失真，能使脉冲的前沿、后沿及平顶部分与原信号 保持一致，而脉冲持续时间和间歇时间保持不变，基 本上不产生延迟。
