劲性骨架施工拱桥是指在事先形成的桁式拱骨架上分环分段浇筑混凝土，最终形成钢筋混凝土箱板拱或箱肋拱。
桁式拱骨架在施工过程中起支架作用，在拱圈形成后被埋于混凝土中并成为截面的一部分，所以，劲性骨架法又称埋置式拱架法，国外也称米兰法。
1、劲性骨架法施工步骤
（1）在现场按设计进行骨架1：1放样、下料、加工以及分段拼装成型。
（2）采用缆索吊装法进行骨架的安装、成拱。
对钢管混凝土骨架，在吊装形成钢管骨架后还需采用泵送法浇筑管内混凝土，形成最终的骨架结构。
（3）在骨架上悬挂模板浇筑混凝土拱圈（分环、分段、多工作面进行）。
2、劲性骨架施工特点
（1）采用强度高、承载力大、延伸量小、变形稳定的钢绞线作斜拉索，减少了架设过程中骨架的不稳定非弹性变形。
（2）采用千斤顶张拉系统对斜拉索加卸拉力、收放索长、具有张拉能力大、行程控制精度高、索力调整和控制灵活、锚固可靠等优点。
（3）斜拉扣挂体系自成系统，不受缆索吊装系统干扰。
（4）可准确地根据施工控制计算值对结构变形和内力进行调整，同时又可为控制分析提供准确的数据。
（5）劲性骨架法是目前特大跨径混凝土拱桥施工的主要方法，通过实践发现该法也存在空中浇筑拱圈混凝土工序多、时间长、混凝土质量控制较难等不足，在今后还有待对其作进一步改进。
=====================
[PPT]拱桥构造设计与施工技术方法全解423页（附图丰富）
资料讲述拱桥构造、设计计算、有支架施工方法及无支架施工方法（缆索吊装施工
、劲性骨架施工、转体施工、悬臂施工）等，附图例，清晰明了，是一份全面了解拱桥设计与施工的好资料。
重庆万县长江大桥劲性骨架施工(附大量图片)

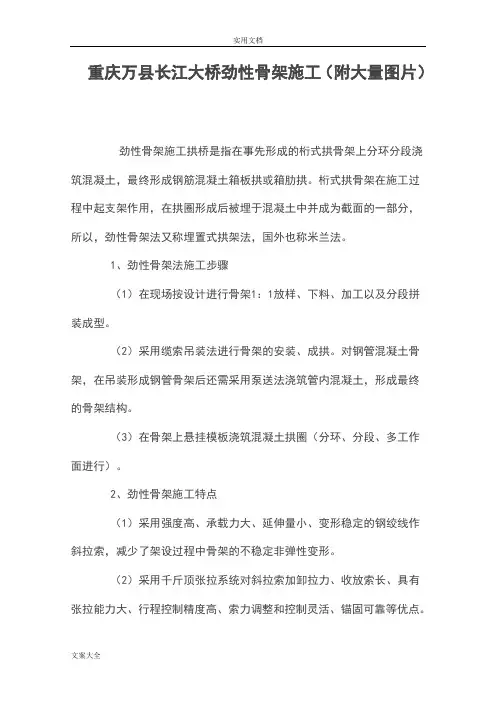

重庆万县长江大桥劲性骨架施工（附大量图片）劲性骨架施工拱桥是指在事先形成的桁式拱骨架上分环分段浇筑混凝土，最终形成钢筋混凝土箱板拱或箱肋拱。
桁式拱骨架在施工过程中起支架作用，在拱圈形成后被埋于混凝土中并成为截面的一部分，所以，劲性骨架法又称埋置式拱架法，国外也称米兰法。
1、劲性骨架法施工步骤（1）在现场按设计进行骨架1：1放样、下料、加工以及分段拼装成型。
（2）采用缆索吊装法进行骨架的安装、成拱。
对钢管混凝土骨架，在吊装形成钢管骨架后还需采用泵送法浇筑管内混凝土，形成最终的骨架结构。
（3）在骨架上悬挂模板浇筑混凝土拱圈（分环、分段、多工作面进行）。
2、劲性骨架施工特点（1）采用强度高、承载力大、延伸量小、变形稳定的钢绞线作斜拉索，减少了架设过程中骨架的不稳定非弹性变形。
（2）采用千斤顶张拉系统对斜拉索加卸拉力、收放索长、具有张拉能力大、行程控制精度高、索力调整和控制灵活、锚固可靠等优点。
（3）斜拉扣挂体系自成系统，不受缆索吊装系统干扰。
（4）可准确地根据施工控制计算值对结构变形和内力进行调整，同时又可为控制分析提供准确的数据。
（5）劲性骨架法是目前特大跨径混凝土拱桥施工的主要方法，通过实践发现该法也存在空中浇筑拱圈混凝土工序多、时间长、混凝土质量控制较难等不足，在今后还有待对其作进一步改进。
