solidworks气动元件符号

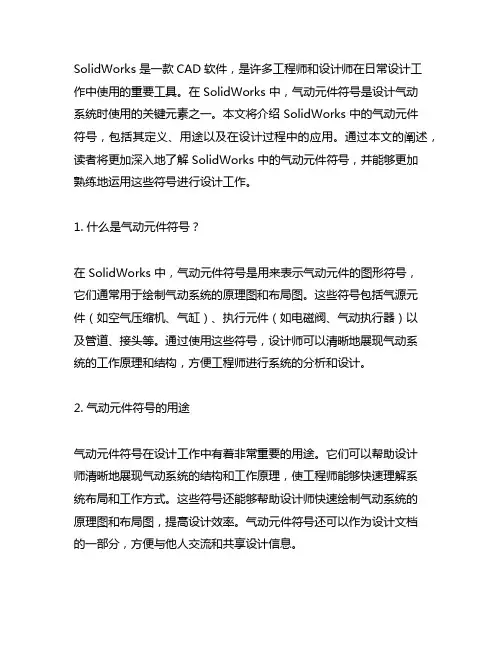

SolidWorks 是一款CAD软件，是许多工程师和设计师在日常设计工作中使用的重要工具。
在 SolidWorks 中，气动元件符号是设计气动系统时使用的关键元素之一。
本文将介绍 SolidWorks 中的气动元件符号，包括其定义、用途以及在设计过程中的应用。
通过本文的阐述，读者将更加深入地了解 SolidWorks 中的气动元件符号，并能够更加熟练地运用这些符号进行设计工作。
1. 什么是气动元件符号？在 SolidWorks 中，气动元件符号是用来表示气动元件的图形符号，它们通常用于绘制气动系统的原理图和布局图。
这些符号包括气源元件（如空气压缩机、气缸）、执行元件（如电磁阀、气动执行器）以及管道、接头等。
通过使用这些符号，设计师可以清晰地展现气动系统的工作原理和结构，方便工程师进行系统的分析和设计。
2. 气动元件符号的用途气动元件符号在设计工作中有着非常重要的用途。
它们可以帮助设计师清晰地展现气动系统的结构和工作原理，使工程师能够快速理解系统布局和工作方式。
这些符号还能够帮助设计师快速绘制气动系统的原理图和布局图，提高设计效率。
气动元件符号还可以作为设计文档的一部分，方便与他人交流和共享设计信息。
3. 在设计过程中的应用在 SolidWorks 中，使用气动元件符号非常简单。
当设计师需要绘制气动系统的原理图或布局图时，只需要在绘图界面中选择相应的符号，并将其拖放到设计图纸中即可。
通过简单的操作，设计师便可以快速绘制出清晰的气动系统图纸，这大大提高了设计效率和工作质量。
总结：在工程设计中，气动系统是一种常见的动力传递方式，而 SolidWorks 中的气动元件符号则是设计气动系统时不可或缺的工具。
通过本文的介绍，读者可以更加深入地了解SolidWorks 中气动元件符号的定义、用途以及在设计过程中的应用。
希望读者能够通过学习和实践，熟练掌握这些符号的使用，提高自己在工程设计中的能力和水平。
4. 气动元件符号的规范化在使用SolidWorks软件进行气动系统的设计时，必须遵循一定的规范化标准，以确保设计的准确性和可读性。
常用气动元件图形符号
苏州工业园区职业技术学院@吴卫荣
24
后冷却器
后冷却器安装在空压机排气口处的管道上。它的作用是将空压机排 出的压缩空气温度由120~180℃降至40~50℃，使压缩空气中的油雾 和水汽迅速达到饱和而大部分析出，凝结成水滴和油滴，以便经油 水分离器排出。后冷却器上应装有自动排水器，以排除冷凝水和油 滴等杂质。
3、减压阀一般都用管式连接，特殊需要也可用板式连接。 减压阀常与过滤器、油雾器联用，若此则应考虑采用气动二联 件或三联件，以节省空间。
4、为了操作方便，减压阀一般都是垂直安装，且按阀体箭 头指向接管，不能将方向装错。安装前要做好清洁工作。
5、减压阀不用时应旋松手柄，以免阀内膜片因长期受力而 变形。
为提高油水分离的效果，气流回转后上升的速度不能太快， 一般不超过l m／s。通常油水分离器的高度H为其内径D的 3.5~5倍。
苏州工业园区职业技术学院@吴卫荣
8
油水分离器
1—支架 2—隔板 3—输出管 4—进气管 5—橱板 6—放油、 水阀
撞击和环形回转式油水分离器
苏州工业园区职业技术学院@吴卫荣
苏州工业园区职业技术学院@吴卫荣
26
消音器
膨胀干涉型消声器 膨胀干涉吸收型消声器
苏州工业园区职业技术学院@吴卫荣
27
消音器
膨胀干涉型消声器
它的原理是使气体膨胀互相干涉而消声。这种消声器呈管状， 其直径比排气孔大得多，气流在里面膨胀、扩散、反射和互相 干涉，从而消弱了噪声强度。这种消声器结构简单，排气阻力 小，主要用于消除中、低频，尤其是低频噪声。它的缺点是结 构较大，不够紧凑。
为排放冷凝水，主 干管道应向下倾斜 1～2% 。分水排水 器应安装在管道网 最低点。
气动元件符号 气动元件符号大全
图 42.2-6 并联型气-液阻尼缸
1—液压缸；2—气缸
按调速特性可分为：Fra bibliotek1）慢进慢退式；
2）慢进快退式；
3）快进慢进快退式。
其调速特性及应用见表 42.2-3。
就气-液阻尼缸的结构而言，尚可分为多种形式：节流阀、单向阀单独设置或装于缸盖上；单向阀装在活塞上
（如挡板式单向阀）；缸壁上开孔、开沟槽、缸内滑柱式、机械浮动联结式、行程阀控制快速趋近式等。活塞上
图 42.2-4 缓冲气缸 1—活塞杆；2—活塞；3—缓冲柱塞；4—柱塞孔；5—单向阀
6—节流阀；7—端盖；8—气孔 气缸所设缓冲装置种类很多，上述只是其中之一，当然也可以在气动回路上采取措施，达到缓冲目的。 1.2.3 组合气缸 组合气缸一般指气缸与液压缸相组合形成的气-液阻尼缸、气-液增压缸等。众所周知，通常气缸采用的工作 介质是压缩空气，其特点是动作快，但速度不易控制，当载荷变化较大时，容易产生“爬行”或“自走”现象； 而液压缸采用的工作介质是通常认为不可压缩的液压油，其特点是动作不如气缸快，但速度易于控制，当载荷变 化较大时，采用措施得当，一般不会产生“爬行”和“自走”现象。把气缸与液压缸巧妙组合起来，取长补短， 即成为气动系统中普遍采用的气-液阻尼缸。 气-液阻尼缸工作原理见图 42.2-5。实际是气缸与液压缸串联而成，两活塞固定在同一活塞杆上。液压缸不用 泵供油，只要充满油即可，其进出口间装有液压单向阀、节流阀及补油杯。当气缸右端供气时，气缸克服载荷带 动液压缸活塞向左运动（气缸左端排气），此时液压缸左端排油，单向阀关闭，油只能通过节流阀流入液压缸右 腔及油杯内，这时若将节流阀阀口开大，则液压缸左腔排油通畅，两活塞运动速度就快，反之，若将节流阀阀口 关小，液压缸左腔排油受阻，两活塞运动速度会减慢。这样，调节节流阀开口大小，就能控制活塞的运动速度。 可以看出，气液阻尼缸的输出力应是气缸中压缩空气产生的力（推力或拉力）与液压缸中油的阻尼力之差。
气动基础知识-气动元件符号与功能
常用气动元件图形符号
序号
1 2 3
4
名称
单作用气缸 气源 气源
调压阀
功能
作直线运动 弹簧自动复位 带压表及过滤器
三联件 （带调压阀）
调压
符号
５
气源
简单气源
苏州工业园区职业技术学院＠吴卫荣
1
常用气动元件图形符号
序号
６ ７
８ ９ １０
１１
名称
双作用气缸
功能
作直线运动
气缸 旋钮阀
无杆气缸带导向 杆
换向
二位三通按钮阀 换向
苏州工业园区职业技术学院＠吴卫荣
符号
3
常用气动元件图形符号
序号
１９ ２０ ２１ ２２
名称
功能
双气控三位五通阀 换向
快排气阀
排气
单向节流阀
控制流量
压力顺序阀
探测压力
符号
２３
真空阀
探测负压苏州工业园区职源自技术学院＠吴卫荣4常用气动元件图形符号
序号
２４
２５
名称
延时阀
步进模块
功能
控制时间
步进控制
符号
２６ ２７
二位三通按钮阀 （常通） 机械式行程开关
换向 位置探测
符号
苏州工业园区职业技术学院＠吴卫荣
2
常用气动元件图形符号
序号
１２
１３ １４ １５ １６ １７ １８
名称
惰轮杆行程阀
磁接近开关 位置开关 气控换向阀
功能
位置探测 信号消除 磁感应气阀
提供信号
换向
“与”阀
逻辑与
（或）阀
逻辑或
双气控二位五通阀 换向
真空发生器
序号
1 2 3
4
名称
单作用气缸 气源 气源
调压阀
功能
作直线运动 弹簧自动复位 带压表及过滤器
三联件 （带调压阀）
调压
符号
５
气源
简单气源
苏州工业园区职业技术学院＠吴卫荣
1
常用气动元件图形符号
序号
６ ７
８ ９ １０
１１
名称
双作用气缸
功能
作直线运动
气缸 旋钮阀
无杆气缸带导向 杆
换向
二位三通按钮阀 换向
苏州工业园区职业技术学院＠吴卫荣
符号
3
常用气动元件图形符号
序号
１９ ２０ ２１ ２２
名称
功能
双气控三位五通阀 换向
快排气阀
排气
单向节流阀
控制流量
压力顺序阀
探测压力
符号
２３
真空阀
探测负压苏州工业园区职源自技术学院＠吴卫荣4常用气动元件图形符号
序号
２４
２５
名称
延时阀
步进模块
功能
控制时间
步进控制
符号
２６ ２７
二位三通按钮阀 （常通） 机械式行程开关
换向 位置探测
符号
苏州工业园区职业技术学院＠吴卫荣
2
常用气动元件图形符号
序号
１２
１３ １４ １５ １６ １７ １８
名称
惰轮杆行程阀
磁接近开关 位置开关 气控换向阀
功能
位置探测 信号消除 磁感应气阀
提供信号
换向
“与”阀
逻辑与
（或）阀
逻辑或
双气控二位五通阀 换向
真空发生器
气动元件符号
图 42.2-3 双活塞杆双作用气缸 a）缸体固定；b）活塞杆固定
1—缸体；2—工作台；3—活塞；4—活塞杆；5—机架
双活塞杆气缸因两端活塞杆直径相等，故活塞两侧受力面积相等。当输入压力、流量相同时，其往返运动输 出力及速度均相等。
2）缓冲气缸对于接近行程末端时速度较高的气缸，不采取必要措施，活塞就会以很大的力（能量）撞击端盖， 引起振动和损坏机件。为了使活塞在行程末端运动平稳，不产生冲击现象。在气缸两端加设缓冲装置，一般称为 缓冲气缸。缓冲气缸见图 42.2-4，主要由活塞杆 1、活塞 2、缓冲柱塞 3、单向阀 5、节流阀 6、端盖 7 等组成。 其工作原理是：当活塞在压缩空气推动下向右运动时，缸右腔的气体经柱塞孔 4 及缸盖上的气孔 8 排出。在活塞 运动接近行程末端时，活塞右侧的缓冲柱塞 3 将柱塞孔 4 堵死、活塞继续向右运动时，封在气缸右腔内的剩余气 体被压缩，缓慢地通过节流阀 6 及气孔 8 排出，被压缩的气体所产生的压力能如果与活塞运动所具有的全部能量 相平衡，即会取得缓冲效果，使活塞在行程末端运动平稳，不产生冲击。调节节流阀 6 阀口开度的大小，即可控 制排气量的多少，从而决定了被压缩容积（称缓冲室）内压力的大小，以调节缓冲效果。若令活塞反向运动时， 从气孔 8 输入压缩空气，可直接顶开单向阀 5，推动活塞向左运动。如节流阀 6 阀口开度固定，不可调节，即称为 不可调缓冲气缸。
气压液压
控制 先导
（间 控制
接压
力控
制） 电磁
气压
先导
控制
直动 型减 压阀 （不 带溢 减压 流） 阀
溢流 减压 阀
类别 名称
符号
方向 控制 阀
换向 阀
二位
三通
换向
阀
内部 压 溢 力控 流制 阀 外部 压 力控 制
1—缸体；2—工作台；3—活塞；4—活塞杆；5—机架
双活塞杆气缸因两端活塞杆直径相等，故活塞两侧受力面积相等。当输入压力、流量相同时，其往返运动输 出力及速度均相等。
2）缓冲气缸对于接近行程末端时速度较高的气缸，不采取必要措施，活塞就会以很大的力（能量）撞击端盖， 引起振动和损坏机件。为了使活塞在行程末端运动平稳，不产生冲击现象。在气缸两端加设缓冲装置，一般称为 缓冲气缸。缓冲气缸见图 42.2-4，主要由活塞杆 1、活塞 2、缓冲柱塞 3、单向阀 5、节流阀 6、端盖 7 等组成。 其工作原理是：当活塞在压缩空气推动下向右运动时，缸右腔的气体经柱塞孔 4 及缸盖上的气孔 8 排出。在活塞 运动接近行程末端时，活塞右侧的缓冲柱塞 3 将柱塞孔 4 堵死、活塞继续向右运动时，封在气缸右腔内的剩余气 体被压缩，缓慢地通过节流阀 6 及气孔 8 排出，被压缩的气体所产生的压力能如果与活塞运动所具有的全部能量 相平衡，即会取得缓冲效果，使活塞在行程末端运动平稳，不产生冲击。调节节流阀 6 阀口开度的大小，即可控 制排气量的多少，从而决定了被压缩容积（称缓冲室）内压力的大小，以调节缓冲效果。若令活塞反向运动时， 从气孔 8 输入压缩空气，可直接顶开单向阀 5，推动活塞向左运动。如节流阀 6 阀口开度固定，不可调节，即称为 不可调缓冲气缸。
气压液压
控制 先导
（间 控制
接压
力控
制） 电磁
气压
先导
控制
直动 型减 压阀 （不 带溢 减压 流） 阀
溢流 减压 阀
类别 名称
符号
方向 控制 阀
换向 阀
二位
三通
换向
阀
内部 压 溢 力控 流制 阀 外部 压 力控 制
油水分离器的气动元件符号
油水分离器的气动元件符号
油水分离器的气动元件一般使用以下符号表示：
1. 汽缸：常用的符号是一个长方形，表示气缸的外形，其中画有一条横线表示活塞位置。
2. 气动阀门：常见符号有三种：正方形，圆形和菱形。
其中正方形表示手动阀，圆形表示电磁阀，菱形表示气动阀。
3. 气压表：用一个带刻度的圆形表示，通常在圆形上方写明刻度范围。
4. 过滤器：用一个方形表示，方形上方通常带有箭头表示进气方向。
5. 调压阀：用一个方形表示，方形内画有一个箭头，表示压力调节方向。
6. 排气阀：用一个三角形表示，一般位于系统的最低点。
7. 水位开关：用一个带有水位标签的圆形表示，可以根据水位的高低进行自动控制。
以上是一些常见的油水分离器气动元件的符号，实际使用中可能会有一些变化或个别的特殊符号，具体还需要根据实际情况进行确认。
气动元件图形符号
人工 及水
排出 其排 它水 装器
自动 置
排出
三位 六通 换向 阀
详细符号
无 单弹 向簧 阀
非 弹 簧 单向 型控 气控 制 单向 阀 （带 弹 簧）
或门 型梭 阀
类别 名称 符号
气罐
简化 符号
辅件 气源调节 及其 装置 它装 置
压力 压力 指示 检测 器 器 压力
计
人工 空 排出 气 过 滤 器 自动
可调双 向缓 冲缸
气 源、 电动
双作用 机、
伸缩缸 气马 达及 气缸
气-液 转换器
塞杆 气缸
不可 调单 向缓 冲缸
可ቤተ መጻሕፍቲ ባይዱ 单向 缓冲 缸
类别 名称 符号 单作 用 电磁 铁 双作 用 电磁 铁 单作 用可 调电
直线 磁操
电气 运动 纵
控制 电气 （比
控制 例电 磁铁 等） 双作 用可 调电 磁操 纵 （力 矩马 达）
气动元、辅件图形符号（见表 42.1-1） 表 42.1-1 气动元、辅件图形符号
类别 名称 符号
类别 名称 符号
连接管 路
交叉管 路 软性管 路
连续放 气
双向定量 气马达
单向变量 气马达
间断放 气
单向放 气 气路 不带 连接 连 及接 排 接措 头 气施 口 带连
接措 施 不带 快 单向 换阀 接 带单 头 向阀
增压器
一般手 控
按钮式
拉钮式
按-拉 人力 式 控制
手柄式
踏板式
双向踏 板式
顶杆式 可变行 程控制 式 弹簧控 制式
旋转 电动
运动 机
电气 操纵
控制
加压 或泄 压控 制
差动 控制 直接 内部 压力 压力 控制 控制
排出 其排 它水 装器
自动 置
排出
三位 六通 换向 阀
详细符号
无 单弹 向簧 阀
非 弹 簧 单向 型控 气控 制 单向 阀 （带 弹 簧）
或门 型梭 阀
类别 名称 符号
气罐
简化 符号
辅件 气源调节 及其 装置 它装 置
压力 压力 指示 检测 器 器 压力
计
人工 空 排出 气 过 滤 器 自动
可调双 向缓 冲缸
气 源、 电动
双作用 机、
伸缩缸 气马 达及 气缸
气-液 转换器
塞杆 气缸
不可 调单 向缓 冲缸
可ቤተ መጻሕፍቲ ባይዱ 单向 缓冲 缸
类别 名称 符号 单作 用 电磁 铁 双作 用 电磁 铁 单作 用可 调电
直线 磁操
电气 运动 纵
控制 电气 （比
控制 例电 磁铁 等） 双作 用可 调电 磁操 纵 （力 矩马 达）
气动元、辅件图形符号（见表 42.1-1） 表 42.1-1 气动元、辅件图形符号
类别 名称 符号
类别 名称 符号
连接管 路
交叉管 路 软性管 路
连续放 气
双向定量 气马达
单向变量 气马达
间断放 气
单向放 气 气路 不带 连接 连 及接 排 接措 头 气施 口 带连
接措 施 不带 快 单向 换阀 接 带单 头 向阀
增压器
一般手 控
按钮式
拉钮式
按-拉 人力 式 控制
手柄式
踏板式
双向踏 板式
顶杆式 可变行 程控制 式 弹簧控 制式
旋转 电动
运动 机
电气 操纵
控制
加压 或泄 压控 制
差动 控制 直接 内部 压力 压力 控制 控制
气动图形符号
气动图形符号符号名称用途或解释符号名称用途或解释实线工作管路气压光导控制虚线控制管路过滤器电磁气压光导控制压力气罐或油罐产生压力气空心正三角气动包括排气气马达产生旋转运动长斜箭头可调性的符号双向气马达产生双向旋转运动封闭的油气路口摆动马达定角被双向摆动弹簧弹簧单作用缸外力复位节流节流单作用缸弹簧复式连接管路双作用缸单活塞杆缸交叉管路双作用缸双活塞杆缸柔性管路汽液转换器气体压力转换成液体压力排气口不带连接措施增加器排气口不带连接措施气压源通用符号电动机按钮式单向阀手柄式快速排气阀机械控制弹簧控制式滚软式顺序阀电磁控制电磁铁压力控制气压或油压控制不可调节汽阀p1减压阀p2平衡阀单向顺序阀p1当气压到一定的压力时会自动向外排气当气压到一定的压力时气滤才通过阀门当气流从阀通过时压力会以p1减小到p2且p2恒定当气流由p1口流向p2口时压力由p1p2
W
弹簧 节流
弹簧 节流 连接管路 交叉管路 柔性管路
排气口 排气口
不带连接措施 不带连接措施 通用符号 按钮式
人力控制
拉钮式 按 — 拉式 手柄式 顶杆式
机械控制
弹簧控制式 滚软式 顺序阀 当气压到一定的压力 时气滤才通过阀门
电磁控制 --P1 压力控制
电磁铁 气压或油压控制 不可调节汽阀
减压阀 P2 P1
气动图形符号
符号 名称 实线 -----虚线 用途或解释 工作管路 控制管路、过滤器 压力气罐或油罐 空心正三角 长斜箭头 气动、包括排气 可调性的符号 封闭的油气路口 气录 气马达 双向气马达 摆动马达 单作用缸 单作用缸 双作用缸 双作用缸 汽液转换器 增加器 气压源 M 电动机 常闭 常开 单向阀 快速排气阀 溢汽阀 当气压到一定的压力 时，会自动向外排气 符号 名称 用途或解释 气压光导控制 电磁气压光导控制 产生压力气 产生旋转运动 产生双向旋转运动 定角被双向摆动 外力复位 弹簧复式 单活塞杆缸 双活塞杆缸 气体压力转换成液体 压力
W
弹簧 节流
弹簧 节流 连接管路 交叉管路 柔性管路
排气口 排气口
不带连接措施 不带连接措施 通用符号 按钮式
人力控制
拉钮式 按 — 拉式 手柄式 顶杆式
机械控制
弹簧控制式 滚软式 顺序阀 当气压到一定的压力 时气滤才通过阀门
电磁控制 --P1 压力控制
电磁铁 气压或油压控制 不可调节汽阀
减压阀 P2 P1
气动图形符号
符号 名称 实线 -----虚线 用途或解释 工作管路 控制管路、过滤器 压力气罐或油罐 空心正三角 长斜箭头 气动、包括排气 可调性的符号 封闭的油气路口 气录 气马达 双向气马达 摆动马达 单作用缸 单作用缸 双作用缸 双作用缸 汽液转换器 增加器 气压源 M 电动机 常闭 常开 单向阀 快速排气阀 溢汽阀 当气压到一定的压力 时，会自动向外排气 符号 名称 用途或解释 气压光导控制 电磁气压光导控制 产生压力气 产生旋转运动 产生双向旋转运动 定角被双向摆动 外力复位 弹簧复式 单活塞杆缸 双活塞杆缸 气体压力转换成液体 压力
