25.答:错误处见图
1)键的位置应与齿轮处在同一直线上,而且结构不正确;
2)轴承盖孔径应大于轴径,避免接触;
3)此处不应有键联接;
4)轴长应短于轮毂长度,保证轴套压紧齿轮;
5)轴应有轴环,使齿轮定位;
6)轴承应正装;
7)轴不应与轴承盖相碰,且不需这么长;
8)左右两轴承盖与箱体间应有调整垫片;
9)两轴承内侧应加封油环;
10)箱体加工面与非加工面未分开;
11)齿轮啮合的画法不对;
12)两齿轮的宽度应不等,B1=B2+(3~5);
13)右端轴承缺中心线;
14)箱体机座孔的投影线楼漏画;
15)右轴承盖缺联接螺钉;
16)左轴承盖的加工面与非加工面未分开。

Right Version:。

轴结构改错例题1

轴结构改错例题1

轴系结构改错
图中有四处错误, 请改正。 错误原因 1.轴肩太高,滚动 轴承无法拆卸。 2.轴上未留退刀槽 ,不便于螺纹加工。 3.轴承左边造成过 定位。 4.圆螺母无法装入。
轴系结构改错
图中有三处错误, 请改正。 错误原因
1.轮毂上键槽未开通,零件 无法装入。
2.套筒无法装入应改为轴肩。 3.滚动轴承内圈与轴的配合 为过盈配合,无需键联接。
①轴承端盖与箱体间无调整密 封垫片; ②推力轴承应成对使用,宽边 相对或者窄边相对安装;轴承 剖面线内、外圈不一致。 ③轴长应比轮毂短 ④键槽过长 ⑤端盖孔与轴径间无间隙; ⑥端盖无密封油毡 ⑦多一个套筒,并与轴承 端盖接触; ⑧无定位轴肩 ⑨无键槽
例4:指出下图中的结构错误,并简单说明错误原因。
轴系结构改错
图中有三装入。
2. 轮毂上键槽未开通, 右端齿轮无法装入。 3. 同一轴上的两个平 键应布置在同一母线, 否则不便于加工。
5
8
1
2
6 3 4
7
5.应加密封垫圈,端盖和轴应留 有间隙 6.应设一轴肩,便于轴承安装;
1.键过长;
2.过定位,轮毂宽应大于配合轴段长度; 7.应在轴上开设联轴器定位台肩; 3.轴承内圈轴向定位台肩过高; 4.箱体端面应留出和端盖接触的凸台; 8.轴头应开设键槽。
习 题 课
轴的结构分析
轴的结构设计
轴结构设计的主要任务:根据轴上零件的安装、定位和
固定以及制造工艺等因素。合理确定轴的结构形状和尺寸。 轴结构设计的主要要求 ① 制造安装要求:轴应便于加工,轴上零件要易于装拆 ② 定位要求:轴和轴上零件要有准确的工作位置 ③ 固定要求:各零件要牢固而可靠地相对固定 ④ 改善受力状况:合理布置轴上零件,减小应力集中

轴系改错大全-老师总结

轴系改错大全-老师总结

1
2


I
II
I


III
II
.
III
32
轴系结构改错
四处错误
正确答案
三处错误
.
正确答案
33
两处错误
正确答案
.
34
9.3 轴 的 强 度 计 算
一、按扭转强度条件计算(按许用切应力计算) ① 只受扭矩或主要承受扭矩的传动轴的强度计算 ② 结构设计前按扭矩初估轴的直径dmin
强度条件:
T
T
WT
一、传动轴总成的组成
传动轴、花键轴及万向节
二、传动轴结构参数及计算
长度、夹角、断面尺寸等
传动轴的长度和夹角及它们的变化范围由汽车总布置设 计决定。设计时应保证在传动轴长度处在最大值时,花键套 与轴有足够的配合长度;而在长度处在最小时不顶死。传动 轴夹角的大小直接影响到万向节十字轴和滚针轴承的寿命、 万向传动的效率和十字轴旋转的不均匀性。
RH2 M ca
(b)
c
aM W c a
M c a
1
.
d3
0M .1d c3 a[
1]b
MH
45
32
设计公式: d 3
Mca
0.1[ 1 ]b
如计算所得d大于轴的结构设计d结构,则应重新设计轴的结构!
对于心轴: T=0,Mca=M
转动心轴,许用应力用 [ 1 ]b
固定心轴,许用应力用 [ 0 ]b
.
60
轴的设计步骤:结构设计和强度计算
1、拟定轴上零件的装配方案:主要零件的装配方向、顺序和
相互关系
2、轴上零件1 的定位:轴向定位和周向定位

轴系结构改错题

轴系结构改错题

轴系结构改错题
4. 加工与装配 (10) 轴的此种结构使 前轴承装不进去。 (11) 键的位置不正确, 使端盖装不进去。 5. 润滑与密封 (12) 缺挡油盘。 (13) 缺注油孔。 (14) 缺密封。
轴系结构改错题
6. 结构刚度 (15) 轴承支点距离约 为锥齿轮悬臂端伸出 距离的2倍,为保证 轴系的运转刚度,支 点距不宜过小。
轴系结构改错题
三.一轴上装有斜齿 轮和联轴器, 轮和联轴器,两个深 沟球轴承支承轴, 沟球轴承支承轴,请 画出轴的具体结构, 画出轴的具体结构, 补足有关零件,并标 补足有关零件, 出轴的各段直径。 ( 图中 尺寸不允许变 图 中尺寸不 允许变 动,它们的孔径均标 注在图中。 注在图中。)
轴系结构改错题
轴系结构改错题
3. 转动件与固定件 . 接触摩擦 (4) 端盖固定而轴转动, 端盖固定而轴转动, 应该有间隙。 应该有间隙。 4. 加工与装配 (5) 箱体端面的加工部份 与不加工部分没分开。 与不加工部分没分开。 (6) 缺台阶,使精加工 缺台阶, 面过长,且装拆轴承 时压配距离过长,不 方便。 方便。
轴系结构改错题
3. 工艺不合理 (属加工方面 属加工方面) 属加工方面 7) 精加工面过长,且装拆轴承不便; 精加工面过长,且装拆轴承不便; 8) 联轴器孔未打通; 联轴器孔未打通; 9) 箱体端面加工面与非加工面没有分开; 箱体端面加工面与非加工面没有分开;
轴系结构改错题
10) 轴肩太高,无法拆卸轴承; 轴肩太高,无法拆卸轴承; 11) 键过长,套筒无法装入。 键过长,套筒无法装入。 12) 无调整垫片,无法调整轴承间隙。 无调整垫片,无法调整轴承间隙。
轴系结构改错题
4.润滑与密封问题 13) 轴承脂润滑无档油环; 轴承脂润滑无档油环; 14) 轴承与轴直接接触且无密封。 轴承与轴直接接触且无密封。

轴系结构改错题

轴系结构改错题
轴改错习题课

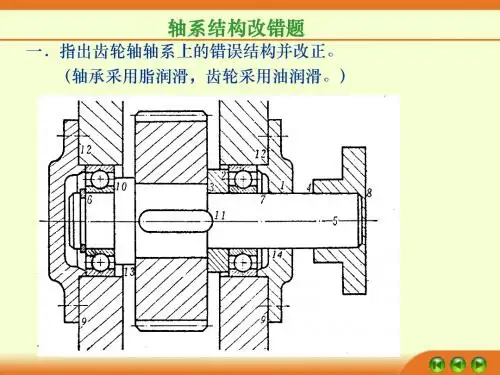

轴系结构改错题 一.齿轮轴轴系上的错误结构并改正。 (轴承采用脂润滑,齿轮采用油润滑。)
轴系结构改错题
1.转动件与静止件接触 3) 套筒顶不住齿轮;
1) 轴与端盖接触;
4)联轴器没轴向固定及定位;
2) 套筒与轴承外圈接触; 5 )联轴器没周向固定;
2.轴上零件未定构改错题
3. 工艺不合理 (属加工方面) 7) 精加工面过长,且装拆轴承不便; 8) 联轴器孔未打通; 9) 箱体端面加工面与非加工面没有分开;
轴系结构改错题
10) 轴肩太高,无法拆卸轴承; 11) 键过长,套筒无法装入。 12) 无调整垫片,无法调整轴承间隙。
轴系结构改错题
4.润滑与密封问题 13) 轴承脂润滑无档油环; 14) 轴承与轴直接接触且无密封。
(9) 锥齿轮直径大, 箱体孔直径小, 锥齿轮轴不能装 入(设箱体是整体 式不是剖分式)。
轴系结构改错题 4. 加工与装配 (10) 轴的此种结 构使前轴承装不 进去。
(11) 键 的 位 置 不 正确,使端盖装 不进去。 5. 润滑与密封 (12) 缺挡油盘。 (13) 缺注油孔。
(14) 缺密封。
轴系结构改错题
二.锥齿轮轴系结构中的错误,并画出正确结构结 构图,锥齿轮为油润滑,滚动轴承为脂润滑。
轴系结构改错题
1.零件的固定 (1) 轴承外圈不定 位不固定;
(2) 其 轴 端 装 联 轴 器时,没有轴向定 位轴肩。
2. 调整与预紧
(3) 无垫片,不能 调整轴承游隙。 无套杯及垫片结 构,不能调整锥 齿轮的位置。
轴系结构改错题 3. 转动件与固定 件接触摩擦
(4) 端盖固定而轴转 动,应该有间隙。
4. 加工与装配

轴系结构改错题

轴系结构改错题

轴系结构改错题 三.齿轮轴系结构中的错误,并画出正确结构结构 图,齿轮为油润滑,滚动轴承为脂润滑。
轴系结构改错题 1.缺少密封圈。 2.套筒高过轴 承内圈,应加 挡油环。 3.轴长应短于 轮毂长度,保 证轴套压紧齿 轮。
4.联轴器没有轴向定位。 5.联轴器没有周向定位。
6.不需要弹性挡圈。
轴系结构改错题 7.轴与轴承端 盖接触。 8.联轴器没打 通。 9.箱体应设凸 台,缺少调整 垫片。
轴改错习题课
轴系结构改错题 一.齿轮轴轴系上的错误结构并改正。 (轴承采用脂润滑,齿轮采用油润滑。)
轴系结构改错题
1.转动件与静止件接触 1) 轴与端盖接触; 2.轴上零件未定位、固定
3) 套筒顶不住齿轮; 4) 联轴器没轴向固定及定位; 6) 此弹性圈没有用。
2) 套筒与轴承外圈接触; 5 )联轴器没周向固定;
轴系结构改错题
3. 工艺不合理 (属加工方面) 7) 精加工面过长,且装拆轴承不便;
8) 联轴器孔未打通;
9) 箱体端面加工面与非加工面没有分开;
轴系结构改错题
10) 轴肩太高,无法拆卸轴承; 11) 键过长,套筒无法装入。 12) 无调整垫片,无法调整轴承间隙。
轴系结构改错题
4.润滑与密封问题 13) 轴承脂润滑无挡油环; 14) 轴承与轴直接接触且无密封。
11.键太长。 12.整体式箱体不方便装拆。
10 .轴肩高过 轴承内圈,应 加上挡油环。
轴系结构改错题 二.锥齿轮轴系结构中的错误,并画出正确结构结 构图,锥齿轮为油润滑,滚动轴承为脂润滑。
轴系结构改错题 1.零件的固定 (1) 轴承外圈不定 位不固定; (2) 其 轴 端 装 联 轴 器时,没有轴向定 位轴肩。 2. 调整与预紧 (3) 无垫片,不能 调整轴承游隙。 无套杯及垫片结 构,不能调整锥 齿轮的位置。

轴系改错

轴系改错

改正:
1、端盖密封与轴装配应有间隙;
2、套筒太长,应用轴肩定位;
3、套杯与箱体间应有调整垫片;
4、端盖与套杯间应有密封垫片;
5、锥齿轮轴端处轴太长,应比齿轮端部稍短;
6、右端套杯轴向固定超过了右端轴承外圈;
7、与右端轴承内圈配合的轴颈长度应比轴承内圈宽度稍短;
8、套杯不与轴承接触处的内径应大些,减少加工面;
9、两轴承应反装,以提高轴的支承刚性;若轴承反装,则套杯不与轴承接触处的内径应小些,形成轴承外圈的轴向定位
改正:
1、齿轮周向定位用的键太长,不宜超过该轴端长度;
2、透盖与轴之间配合有间隙,且有毡圈密封;
3、两端的端盖与箱体配合处均应有调整垫片;
4、与齿轮配合的轴段长度应比齿轮宽度稍小;
5、右轴承内圈定位用的套筒直径不宜超过内圈高度;
6、左轴承内圈定位用的轴肩高度不宜超过轴承内圈高度;
7、透盖和右端轴承与轴配合处,轴应为阶梯状,且与透盖配合处轴径小;
改正:
1、右轴承内圈右端面应有轴向定位,可用圆螺母加止动垫片,螺纹外径略小于轴承内径;
2、轴上加工螺纹段右边的一段轴颈穿过透盖,该段轴径应小于螺纹内径;
3、端盖与轴之间应留有间隙,且应有密
4、两轴承内圈之间的轴径应小于轴承内径;封毡圈;
5、两轴承外圈之间的套杯内径应小于轴承外径,形成轴承外圈定位凸肩;
6、左轴承内圈左侧轴肩过高,应减至内圈高的2/3左右;
7、套杯凸缘不应在左边,应在右边;
8、箱体孔的中部直径应加大,以减少经加工面;
9、端盖与套杯配合段过长,端盖与右轴承外圈之间应有较大间隙;
10、套杯凸缘与箱体间应有调整垫片、套杯凸缘与端盖之间应有密封垫片;
11、轴的右端及端盖外圆外侧应有倒角。

轴承改错题口诀与讲解轴系结构改错题技巧

轴承改错题口诀与讲解轴系结构改错题技巧

轴承改错题口诀与讲解轴系结构改错题技巧轴结构常见错误总结:㈠、轴本身的常见结构错误:⑴、必须把不同的加工表面区别开来;⑵、轴段的长度必须小于轮毂的长度;⑶、必须考虑轴上零件的轴向、周向固定问题;⑷、轴外伸处应考虑密封问题。

㈡、轴承安装的常见错误:⑴、角接触轴承和圆锥滚子轴承①、一定要成对使用;②、方向必须正确,必须正装或反装;③、外圈定位(固定)边一定是宽边。

⑵、轴承内外圈的定位必须注意内外圈的直径尺寸问题①、内圈的外径一定要大于固定结构的直径;②、外圈的内径一定要小于固定结构的直径。

⑶、轴上如有轴向力时,必须使用能承受轴向力的轴承。

⑷、轴承必须考虑密封问题;⑸、轴承必须考虑轴向间隙调整问题。

㈢、键槽的常见错误:⑴、同一轴上所有键槽应在一个对称线上;⑵、键槽的长度必须小于轴段的长度;⑶、半圆键不用于传动零件与轴的连接。

㈣、轴承端盖的常见错误⑴、对于角接触和圆锥滚子轴承,轴承端盖一定要顶在轴承的大端;⑵、和机体的联接处必须要考虑轴承的间隙调整问题;⑶、轴承端盖为透盖时,必须和轴有间隙,同时,必须考虑密封问题。

㈤、螺纹的常见错误⑴、轴上螺纹应有螺纹退刀槽;⑵、紧定螺钉应该拧入轴上被联接零件,端部应顶在轴上;⑶、螺纹联接应保证安装尺寸;⑷、避免螺纹联接件承受附加弯矩。

如下:1 轴段太长,影响轴承2 轴肩太高,影响轴承的拆卸和安装3轴头长应比齿轮宽度小2mm,便于安装和固定位置4 键长超过齿轮,影响安装和固定套筒。

5套筒的轴肩太高,影响轴套拆,按要求选择规定尺寸6轴无非定位轴肩,不便轴承装拆。

7轴承端盖内应有密封装置。

8、轴承端盖孔与轴应动静分开,9、联轴器左无轴肩,孔无法定轴颈固定10、键槽应与齿轮键槽固定同一母线圈;11、联轴器右键应有轴端档上;12、联轴器应有连接孔;13、轴承端盖毛坯应留有凹槽孔,便于加工。

14、应有调整垫片,便于轴位置调整和轴承预调整。

1、轴承端盖无密封装置;2、套筒外径超过轴承内圈太高,轴承无法拆卸; 3、齿轮轴定位不可靠,轴段应比轮毂略小2mm ; 4、轴段无轴肩台阶,联轴器无法轴向定位; 5、轴段无配置键联接,联轴器无法周向定位; 6、轴承已由轴承端盖轴向定位,弹性档圈重复定位,应去除; 7、轴承与轴为过盈配合,轴段应采用台阶,便于装拆; 8、联轴器左端无定位,应采用轴端档圈定位; 9、 轴承端盖与机座间无垫片,垫片可以调整轴的位置。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

实用标准文案 精彩文档 轴结构改错题目:

3、图示为一用对圆锥滚子轴承外圈窄边相对安装的轴系结构。请按示例①所示,指出图中的其他结构错误(不少于7处)(7分) (注:润滑方式、倒角和圆角忽略不计。)例①——缺少调整垫片[解]

⑴——缺少调整垫片 ⑵——轮毂键槽不对 ⑶——与齿轮处键槽的位置不在同一角度上 ⑷——键槽处表达不正确(应该局部剖视) ⑸——端盖孔与轴径间无间隙 ⑹——多一个键 ⑺——齿轮左侧轴向定位不可靠 ⑻——齿轮右侧无轴向定位 ⑼——轴承安装方向不对 实用标准文案 精彩文档 ⑽——轴承外圈定位超高

⑾——轴与轴承端盖相碰

4、请说明图示轴系结构中用数字标出位置的错误(不合理)的原因。(5分) ⑴——轴肩的高度超出了轴承内圈的外径; ⑵——轴段的长度应该小于轮毂的宽度; ⑶——螺纹轴段缺少螺纹退刀槽; ⑷——键槽应该与中间部位的键槽在同一母线上布置; ⑸——键的长度应该小于轴段的长度。

轴结构常见错误总结 ㈠、轴本身的常见结构错误: ⑴、必须把不同的加工表面区别开来; 实用标准文案 精彩文档 ⑵、轴段的长度必须小于轮毂的长度;

⑶、必须考虑轴上零件的轴向、周向固定问题; ⑷、轴外伸处应考虑密封问题。 ㈡、轴承安装的常见错误: ⑴、角接触轴承和圆锥滚子轴承 ①、一定要成对使用; ②、方向必须正确,必须正装或反装; ③、外圈定位(固定)边一定是宽边。 ⑵、轴承内外圈的定位必须注意内外圈的直径尺寸问题 ①、内圈的外径一定要大于固定结构的直径; ②、外圈的内径一定要小于固定结构的直径。 ⑶、轴上如有轴向力时,必须使用能承受轴向力的轴承。 ⑷、轴承必须考虑密封问题; ⑸、轴承必须考虑轴向间隙调整问题。 ㈢、键槽的常见错误: ⑴、同一轴上所有键槽应在一个对称线上; ⑵、键槽的长度必须小于轴段的长度; ⑶、半圆键不用于传动零件与轴的连接。 ㈣、轴承端盖的常见错误 ⑴、对于角接触和圆锥滚子轴承,轴承端盖一定要顶在轴承的大端; 实用标准文案 精彩文档 ⑵、和机体的联接处必须要考虑轴承的间隙调整问题;

⑶、轴承端盖为透盖时,必须和轴有间隙,同时,必须考虑密封问题。 ㈤、螺纹的常见错误 ⑴、轴上螺纹应有螺纹退刀槽; ⑵、紧定螺钉应该拧入轴上被联接零件,端部应顶在轴上; ⑶、螺纹联接应保证安装尺寸; ⑷、避免螺纹联接件承受附加弯矩。 实用标准文案

精彩文档 解题过程及要点: (1) 轴系上零件的选用及结构表达; (2) 支点轴向固定结构; (3) 轴系上零件的相互位置关系(动件与静件接触、轴上零件定位和固定); (4) 结构工艺性(加工、装拆、调查); (5) 润滑和密封; (6) 绘图表达等其他错误。 此轴系结构的主要错误如下: (1) 凸缘式半联轴器无法联接,缺少联接螺栓孔; (2) 联轴器孔应该打通; (3) 联轴器周向未定位,应添加定位平键; (4) 联轴器轴向未定位,在配合轴段应留有定位阶梯; (5) 箱体外壁的加工面与非加工面没有分开,会造成轴承端盖安装不可靠或精加工面过大等实用标准文案 精彩文档 问题;

(6) 轴与轴承端盖间应留有间隙。轴系工作时,轴带动齿轮高速旋转,而轴承端盖保持静止,动静件间不能直接紧密接触; (7) 轴与轴承端盖分开后,应添加密封圈; (8) 无法调整轴承游隙,应添加调整垫片; (9) 轴精加工面过长且装拆轴承不方便,应留有装配工艺阶梯轴; (10) 套筒高度超过轴承内圈高度与轴承外圈接触,增添轴承拆卸难度,且与静件外圈直接接触; (11) 齿轮的轴向定位不可靠,应留有“定位小窗口”; (12) 键过长,套筒无法安装; (13) 轴环高度过高,超过轴承内圈高度,不利于轴承拆卸; (14) 因轴承采用脂润滑,应在轴承座孔的箱体内壁面处增加挡油盘; (15) 此轴系轴承采用双端单向固定的安装方式,不需要安装弹性挡圈。 改正后的正确结构见图11.7。 精密机械设计

第一章 精密机械设计的基础知识 1、 什么是机械? 答:一般认为它是“机器”和“机构”的总称 实用标准文案 精彩文档 2、 机器的基本组成要素是什么?

答:机械零件 3、 机器的基本组成部件是什么? 答:各种机构 4、 什么叫部件? 答:几个零件的组合体称为部件 第七章 摩擦轮传动和带传动 1. 摩擦轮传动的工作原理是什么? 答:摩擦轮传动是利用两轮直接接触所产生的摩擦力来传递运动和动力。 2. 带传动的工作原理是什么? 答:当主动轮转动时,利用带与带轮接触面间产生的摩擦力来传递运动和转矩。 3. 摩擦轮传动和带传动有何优缺点? 答:主要优点是: 1)传动零件的结构简单,易于制造;2)传动平稳,工作时噪声很小;3)用作变速传动时,传动比调节简便;4)过载时,传动件间产生滑动,可对零件实施过载保护。 主要缺点是: 1)不能保持恒定的传动比,传动精度低; 2)不易传递较大转矩,机构不紧凑; 3)传动件工作表面磨损较快,寿命低; 4)传动效率低。 4. 何为摩擦轮传动和带传动的弹性滑动和打滑?弹性滑动和打滑各是什么原因引起的?对传动的影响是什么?二者的性质有何不同? 答:弹性滑动是由于材料弹性变形而产生的滑动;当它在从动轮上产生的驱动转矩小于从动轮实际阻转矩时,接触面即产生。打滑是摩擦轮传动的非正常工作状态,经常打滑,摩擦轮表面将产实用标准文案 精彩文档 生严重磨损,传动寿命降低。 滑动是由于带有弹性,且松边紧边存在拉力差所产生的,使v

1> v2,不可避免。过载打滑由于载荷过大,需要传递的圆周力超过最大摩擦力而引起。 5. 带传动的类型有那些? 答:传动带可分为平型带、V带、圆形带、多楔带和靠啮合传动的同步齿形带等。 6. 与平带传动相比,V带传动有何特点? 答:V带的摩擦力大约相当平型带的三倍,V带传递功率的能力比平型带大。 7. 带传动所能传递的最大有效圆周力与那些因素有关?为什么? 答:张紧力Fo,包角a,当量摩擦系数fo。当Fo和a一定时,fo越大,Ft越大。 8. 带传动时,带中所受的应力有那几种?带中所受最大应力应在何处? 答:1、拉力产生的拉应力2、惯性离心力产生的拉应力3、弯曲应力σB;最大应力发生在带紧边进入小带轮处。 第八章 齿轮传动 1. 齿轮传动的主要特点是什么?缺点是什麽? 答:传动比准确(稳定、精确);结构紧凑;工作可靠;效率高;寿命长;适用范围广。缺点:制造精度要求高;成本较高;不适用较大中心距传动。 2. 齿轮传动有那些失效形式?各是什麽原因造成的? 答:1、轮齿折断:一是轮齿因短时过载或冲击过载而引起的折断,另外是齿轮在多次重复的交变应力作用下引起的疲劳折断。2、齿面点蚀齿:面因交变应力接触导致齿面产生疲劳点蚀3、齿面胶合:在高速重载情况下工作的齿轮,由于其滑动速度大而导致瞬时温度过高,使油膜破裂而产生粘焊,从而引起的胶合称为热胶合。在低速重载情况下,由于齿面应力过大,相对速度低,实用标准文案 精彩文档 油膜不易形成,使接触处产生了局部高温而发生的胶合,称为冷胶合。4、齿面磨损:金属微粒、

灰尘、异物等落入相啮合的齿面之间5、塑性变形由于主动轮齿齿面上所受到的摩擦力背离节线,分别朝向齿顶和齿根作用,因此产生塑性变形后,齿面上节线附近就下凹;从动轮轮齿表面所受到的摩擦力则分别由齿顶及齿根朝向节线作用,产生塑性变形之后,齿面上节线附近就上凸。 3. 一般用途的齿轮传动规定的标准压力角为多少?答:20° 4. 斜齿轮传动有何特点?螺旋角β应如何确定? 答:同时啮合的齿数较多,重合度比直齿轮大,与直齿轮相比传动平稳,承载能力较高,适用于高速重载,且冲击和噪声小。螺旋角β:考虑重合度和轴向力,一般单斜齿轮传动中,在中心距、齿距、模数等确定下,常用β= 8° 15。

第十章 轴、联轴器、离合器 1. 轴的功能是什么?按照所受的载荷和应力的不同,轴可分为几种类型?又各有何特点? 答:功用:轴是机器中的重要零件之一,支撑旋转零件,传递运动和动力。 转轴:既传递转矩又承受弯矩;传动轴:只传递转矩而不承受弯矩或弯矩很小;心轴:只承受弯矩。 2. 轴上零件的轴向固定有那些方法?有何特点?轴上零件的周向固定有那些方法?有何特点? 答:轴向固定:常用轴肩、套筒、圆螺母(止退垫圈)和轴端挡圈等固定形式。轴肩定位:最方便可靠的方法;套筒定位:结构简单可靠,不需开槽、钻孔和切制螺纹,不影响疲劳强度。轴端挡圈:适用于轴端零件,可承受较大轴向力。 周向固定:常采用键联接、销联接、过盈配合(轴实用标准文案 精彩文档 承内圈)、紧定螺钉等固定形式。键联接简单方便、花键和过盈配合能承受较大的转矩。

3. 轴上为什么要有过渡圆角、到角、中心孔、砂轮越程槽和螺纹退刀槽? 答:过度圆角:减小集中应力 ;倒角:去锐角,防刮伤;中心孔:加工时定位、对中;越程槽:为了工件表面光泽度一制,因为沙轮磨到工件根部时人的潜意识就回往回摇手把,工件根部往往磨不上,所以要切槽。退刀槽:车牙时退牙刀用还可以使螺牙平整。 4. 联轴器可分为哪两大类?各使用于何种场合? 答:联轴器:刚性联轴器,用于两轴能严格的对中并在工作中不发生相对唯一的地方;弹性联轴器,用于两轴有相对位移的地方。 第十一章 支承 滚动轴承 1. 滚动轴承主要由哪些零件组成? 答: 由内圈、外圈、滚动体和保持架等四种零件组成。 2. 滚动体主要由哪些形状? 答: 球、圆柱滚子、圆锥滚子、鼓形滚子、滚针 3. 按外载荷不同,滚动轴承可分为哪三大类? 答: 按承受载荷的方向的不同,分为向心轴承、推力轴承和向心推力轴承三大类。 4. 滚动轴承代号的构成? 答: 轴承由前置代号、基本代号(类型代号、尺寸系列代号、内径代号)和后置代号组成。
