机电工程系统调试方案
江门市滨江体育中心——会展中心机电系统调试方案编制：审核：日期：目录一、编制依据.........................................................二、工程概况......................................................... 工程总概况 ...................................................... 三、机电系统调试的组织及部署......................................... 组织机构 . (8)四、机电工程各系统调试 (10)建筑电气工程调试 (10)电气工程概况 ...............................................系统调试前的要求 ...........................................7通风空调工程单机调试 (18)1 (21) (21) (22)5．五、质量保证措施 (26)质量目标 (26)质量保证体系 (26)质量控制措施 (26)六、机电系统调试应急措施 (27)应急反应组织 (27)项目应急组织人员及联系电话 (28)32七、Tr1、Tr2变压器低压配电系统图（附图-1） (33)一、编制依据1、国家、行业相关现行设计规范，规程标准及有关国际标准包括：《建筑设计防火规范》GB50016-2006《高层民用建筑设计防火规范》GB50045-95（2001年版）《汽车库、修车库、停车场设计防火规范》GB 50067-97《建筑工程施工质量验收统一标准》GB/50300-2001《建筑电气工程施工质量验收规范》GB50303-2002《通风与空调工程施工质量验收规范》GB50243-2002《给排水管道工程施工及验收规范》GB50268-2008《建筑给水排水设计规范》GB50015-2003《城镇给水排水工程规范》GB50788-2012《建筑工程施工现场供用电安全技术规范》JGJ46-2005《电气装置安装工程接地装置施工及验收规范》GB50169-2006《公共建筑节能设计标准》GB50189-20052、本工程各专业施工图纸及资料3、本工程招标文件、本项目之技术规范说明书内要求所遵循之规范及准则二、工程概况工程总概况工程名江门市滨江体育中心-会展中心称江门市滨江新区天河沙路以东、新南路西段以南、体育工程地东路以西、规划二路以北点建设单江门市滨江建设投资管理有限公司位项目单江门保利滨江新城开发有限公司位监理单浙江江南工程管理股份有限公司位总包单广州富利建筑安装工程有限公司位工程总建筑面积_127072 平方米，其中会展中心约36698平方米，体育馆约平方米。
机电工程调试方案标准版
机电工程调试方案标准版1. 引言机电工程调试是确保机电设备正常运行的关键步骤。
一个合理的调试方案可以有效提高设备的效率和性能，减少故障发生的可能性。
本文档将详细介绍机电工程调试的标准版方案，帮助工程师更好地组织和实施调试工作。
2. 调试前准备在开始调试之前，需要做一些准备工作，以确保调试工作的顺利进行。
2.1 了解设备在开始调试之前，需要对待调试的机电设备进行充分了解。
包括设备的基本原理、工作模式、组成部分等。
可以通过查阅设备的说明书、技术手册以及咨询设备厂家等途径获取相关信息。
2.2 准备调试工具根据设备的特点和调试需求，准备好必要的调试工具。
常用的调试工具包括电压表、电流表、示波器、信号发生器、万用表等。
确保这些工具的正常使用和准确度。
2.3 制定调试计划在正式开始调试之前，制定详细的调试计划非常必要。
调试计划要包括调试的步骤、调试的重点、可能遇到的问题以及预期的解决方案等。
通过制定调试计划可以提高调试工作的效率，减少出现问题的可能性。
3. 调试步骤机电工程调试通常包括以下几个步骤：3.1 设备检查在开始正式调试之前，需要对设备进行全面的检查。
包括检查设备的整体状态、各个部件的连接情况、设备的接地情况等。
确保设备处于正常的工作状态。
动力系统是机电设备的核心部分，调试该部分是整个调试过程的重点。
包括检查电源的供电情况、电机的转动是否正常、传动装置的工作是否正常等。
3.3 控制系统调试控制系统对于机电设备的正常运行至关重要。
在调试控制系统时，需要验证各个传感器的工作是否正常、控制信号的传递是否准确、控制算法的正确性等。
辅助系统包括供水系统、供气系统、冷却系统等。
在调试辅助系统时，需要检查系统的运行状态、压力、流量等参数，确保系统的正常工作。
3.5 安全保护系统调试安全保护系统是保证机电设备运行安全的重要组成部分。
在调试该系统时，需要验证各个安全保护装置的工作是否正常、风险报警系统的有效性等。
3.6 性能测试在调试完成各个系统后，需要对机电设备进行全面的性能测试。
机电工程调试方案

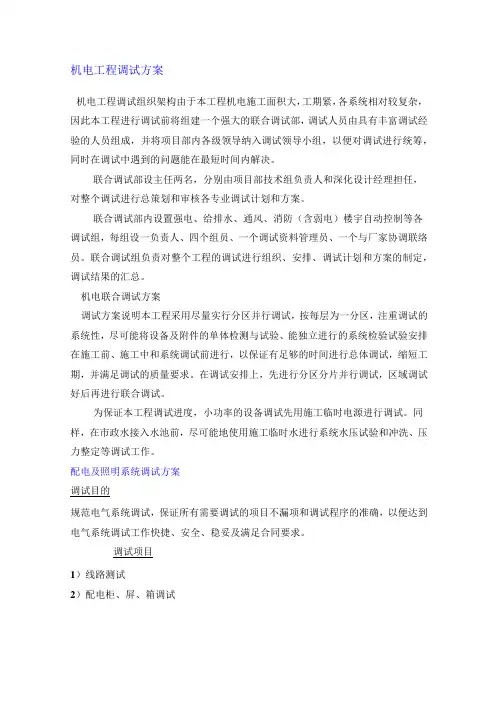

机电工程调试方案机电工程调试组织架构由于本工程机电施工面积大，工期紧，各系统相对较复杂，因此本工程进行调试前将组建一个强大的联合调试部，调试人员由具有丰富调试经验的人员组成，并将项目部内各级领导纳入调试领导小组，以便对调试进行统筹，同时在调试中遇到的问题能在最短时间内解决。
联合调试部设主任两名，分别由项目部技术组负责人和深化设计经理担任，对整个调试进行总策划和审核各专业调试计划和方案。
联合调试部内设置强电、给排水、通风、消防（含弱电）楼宇自动控制等各调试组，每组设一负责人、四个组员、一个调试资料管理员、一个与厂家协调联络员。
联合调试组负责对整个工程的调试进行组织、安排、调试计划和方案的制定，调试结果的汇总。
机电联合调试方案调试方案说明本工程采用尽量实行分区并行调试，按每层为一分区，注重调试的系统性，尽可能将设备及附件的单体检测与试验、能独立进行的系统检验试验安排在施工前、施工中和系统调试前进行，以保证有足够的时间进行总体调试，缩短工期，并满足调试的质量要求。
在调试安排上，先进行分区分片并行调试，区域调试好后再进行联合调试。
为保证本工程调试进度，小功率的设备调试先用施工临时电源进行调试。
同样，在市政水接入水池前，尽可能地使用施工临时水进行系统水压试验和冲洗、压力整定等调试工作。
配电及照明系统调试方案调试目的规范电气系统调试，保证所有需要调试的项目不漏项和调试程序的准确，以便达到电气系统调试工作快捷、安全、稳妥及满足合同要求。
调试项目1）线路测试2）配电柜、屏、箱调试3)照明灯具送电试火4)动力系统送电测试与调整准备工作我司调试使用仪表均采用标准电压表、电流表为0.5级，压力表0.4级，穿芯互感器0.5级，所有测试表计由省计量局检验合格。
2)调试前检查项目a、检查屏箱内外有关杂物，灰尘；屏箱内接线有无错误，遗漏、松动、标识是否正确、齐全；b、检测有无短路，接地现象，特别注意电压互感器不能短路，电流互感器不能开路；c、检查交直流回路，强、弱电回不能混淆，不能共管、共槽、共线束；d、检查柜内外仪表、元件有无损坏，错漏。
机电系统综合调试方案
机电系统综合调试方案一、方案背景机电系统是指由机械和电气两个组成部分组合而成的系统，广泛应用于各行各业。
在机电系统的调试过程中，为了保证系统的正常运行和稳定性，需要进行综合调试。
本方案旨在通过对机械和电气两个方面的综合调试，确保机电系统的性能和可靠性。
二、方案内容1.前期准备在进行机电系统综合调试之前，需要进行一系列的准备工作。
首先，需要对机械和电气方面的系统进行详细了解，并编制相应的调试计划和日程安排。
其次，需要准备好相应的调试设备和工具，如调试仪器、电脑等。
最后，应建立一套完善的调试记录和报告制度，方便对调试过程进行追踪和总结。
2.机械调试机械调试主要包括安装、检查和调整等过程。
首先，要确保机械设备的正确安装，包括设备的摆放位置、接地、连接管路等。
然后，对机械设备进行全面检查，包括检查设备的密封性、润滑油的使用情况、传动系统的正常运转等。
最后，调整机械设备的相关参数，如压力、速度、位移等，以确保设备的性能符合要求。
3.电气调试电气调试主要包括布线、接线和调试等过程。
首先，要按照电气图纸进行布线，在布线过程中要遵循相关的安全规范和标准。
然后，进行接线工作，包括电源线、信号线和控制线等。
接下来，对各个电气元件进行调试，如电机的运行方向、传感器的灵敏度、控制器的参数等。
最后，进行整个电气系统的集成调试，确保各个电气元件之间的协调运行。
4.系统整合调试在机械和电气调试完成后，需要对整个系统进行整合调试。
首先，要对机械系统和电气系统进行连接，并进行相应的功能测试，如启动、停止、调速等。
然后，根据系统的工作特点，对系统进行参数调整和优化，以提高系统的性能和效率。
最后，对整个系统进行运行测试，在正常运行条件下，模拟实际工况，验证系统的稳定性和可靠性。
三、方案总结机电系统综合调试是一个复杂而又关键的工作，对于保证机电系统的性能和可靠性至关重要。
通过机械和电气两个方面的综合调试，可以有效地解决系统中的问题和隐患，提高整个系统的运行效能。
机电工程系统调试方案
机电工程系统调试方案1 机电系统调试组织机构图及岗位职责调试领导小组（项目调试指挥水专业电专业负暖通专业负责人设备专业负调试值班人员1.2 岗位职责1.2.1 调试指挥小组职责：1.2.1.1 检查调试前的准备工作的落实情况。
1.2.1.2 签发起动和停车命令。
1.2.1.3 听取各值班班长的试运转报告，协调各专业间的调试工作。
1.2.1.4 组织处理调试中的重大问题。
1.2.1.5 组织落实各项指令及及时反馈信息。
1.2.2 专业负责人的职责：1.2.2.1 组织并实施各项起动前的准备。
1.2.2.2 进行技术交底、安全交底。
1.2.2.3 检查值班操作人员的操作规程、安全规程的执行情况。
1.2.2.4 复核运行记录，填写调试记录。
1.2.2.5 发生异常情况紧急停车。
1.2.2.6 组织实施检修工作。
1.2.3 调试值班人员职责：1.2.3.1 严格执行操作规程和安全规程，认真进行操作。
1.2.3.2 监视设备运行情况，发现问题及时向专业负责人汇报。
1.2.3.3 如实、全面、准确、清晰的填写调试值班记录。
1.2.3.4 在专业负责人的指挥下实施运行中的检修。
2 调试纪律：2.1 服从命令听从指挥。
2.2 精神集中、坚守岗位。
2.3 严禁违章指挥、严禁违章操作。
3 调试交接班制度：3.1 值班人员提前15 分钟进入现场，在专业人员的召集下开好班前会，交班人员必须在交班完毕后方可离去。
3.2 交班人员必须详细的介绍运行情况和运行记录，专业负责人除自己交接班外，还需检查专业内其他人员的交接情况。
3.3 交班过程中发现设备的故障，交班人员应协助接班人员排除故障。
4 给水系统调试4.1 系统要求4.1.1 室外给水管道、室内给水管道等，工作介质为液体的管道一般应进行水冲洗，如不能用水冲洗或不能满足清洁要求时，可采用空气进行吹洗，当应采取相应措施。
4.1.2 水冲洗的排放管必须接入可靠通畅的排水管网，并保证排泄物的畅通和安全。
机电系统调试方案
机电系统调试方案机电系统调试是一个非常重要的工作环节，它关乎到整个机电设备的正常工作和运行。
合理的调试方案可以提高机电设备的工作效率和稳定性，减少故障和事故的发生。
下面给出一种机电系统调试方案，以便能更好地进行机电设备的调试工作。
一、调试前的准备工作1.准备设备：调试工具箱、测量仪器、接触器、电缆等；2.根据机电设备的相关文档，对机电设备的工作原理、操作要点和注意事项等进行了解；3.确保机电设备的电源和接地良好；4.验证设备是否已经安装和连接完毕。
二、检查机电设备的各个部分1.检查设备的各个传动部件是否正常，包括各个电机、腔体、泵等；2.检查各个传感器和控制开关是否正常，并验证其工作状态是否正确；3.检查设备的接线是否正确接地,检查电缆的连接是否牢固；4.检查设备的各个液路和气路系统是否正常。
三、按照设备工作流程进行调试1.首先，按照设备的操作流程启动设备；2.通过观察设备运行时的各个指示灯和显示屏，验证设备的工作状态是否正常；3.启动设备的各个传动部件，观察其运行状态是否正常，检查有无异常声音和振动；4.根据设备的工作原理和要求，对设备的各个功能进行测试和验证；5.在设备正常运行的基础上，进行负载测试，观察设备的负载特性和工作稳定性。
四、对设备进行调整和优化1.根据设备的实际工作情况，对设备的参数进行调整和优化，以达到最佳工作效果；2.根据设备的工作状态和工作负载，对设备的传感器和控制装置进行调整和校准，以满足设备的工作要求；3.通过测量和测试，对设备的工作效率、功率和能耗等进行评估和优化。
五、记录和分析调试过程和结果1.在整个调试过程中，及时记录设备的工作状态、参数和调整情况，以备后续分析和参考；2.对设备调试过程中出现的问题和难点进行总结和分析，找出解决办法和优化方法；3.根据设备的调试结果和评估，修改设备的工作流程和规程，以提高设备的工作效率和稳定性。
六、整理并提交调试报告1.根据设备的调试过程和结果，整理调试报告，包括设备的工作情况、问题和解决方法等；2.向相关责任人和团队成员提交调试报告，并进行讨论和汇报；3.根据调试结果和报告，提出对设备的改进和优化建议。
机电的工程调试方案标准版(模板)
目录1. 工程概况 (1)1.1 工程总体概述 (1)1.2主要调试内容与计划 (1)1.2.1 动力及照明系统 (1)1.2.2 通风与空调系统 (1)1.2.3 给排水系统及消防系统 (2)1.2.4 调试计划 (3)2. 调试的依据及目的 (4)2.1 调试的依据 (4)2.2 调试的目的、要求 (4)3. 调试程序及技术要求 (5)3.1 电气照明系统调试 (5)3.3 机械通风及排烟系统调试 (8)3.4 给排水系统 (9)3.4.2 排水系统调试 (16)4. 调试过程中常见故障及排除方法 (16)4.1 动力及照明系统 (16)4.2 机械通风及排烟系统 (17)4.3 给排水系统 (18)5. 主要资源需用计划 (18)5.1调试人员配备配备计划 (18)5.2施工机械设备配备 (18)5.3监视和测量装置配备 (19)6. 调试保证措施 (20)6.1临时用电部署 (20)6.2 工期保证措施 (20)7. 质量、安全及成品保护的要求 (20)7.1 质量标准 (20)7.1.1 一般规定 (20)7.1.2 主控项目 (21)7.2安全措施 (23)7.3成品保护 (24)8. 调试资料目录 (24)1.工程概况1.1 工程总体概述（略）1.2主要调试内容与计划（根据项目情况说明）示例：机电安装调试工作包含配电房、动力中心、主楼三大区域，调试内容有照明动力送电调试、设备单机试运转、给排水、消防、空调水系统试压冲洗及功能调试、联动调试等。
1.2.1 动力及照明系统（根据项目实际情况说明）示例：地下室设有X个10KV开闭站。
设置X座10/0.4KV变配电室，A变配电室位于XX内地下层，主要为XXX相关区域内用电装置供电；B变配电室位于XX内，主要为XXX相关区域内用电装置供电。
配电房共有动力配电柜X台（其中双电源动力配电柜X台），照明配电箱X 台。
楼内动力配电柜X台，照明配电箱X台。
