烟道施工方案

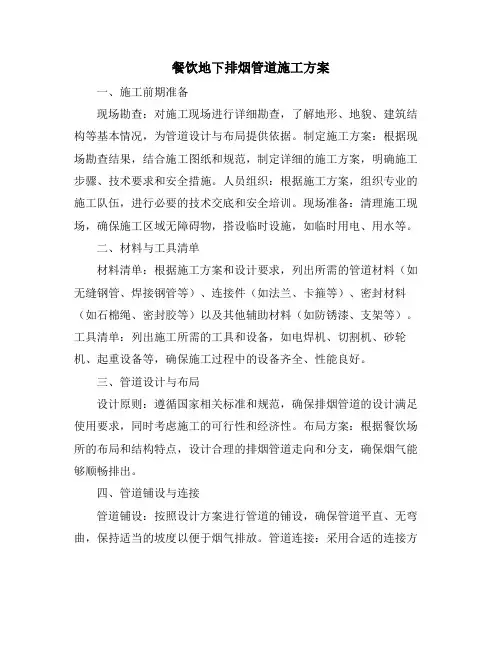

餐饮地下排烟管道施工方案
餐饮地下排烟管道施工方案一、施工前期准备现场勘查：对施工现场进行详细勘查，了解地形、地貌、建筑结构等基本情况，为管道设计与布局提供依据。
制定施工方案：根据现场勘查结果，结合施工图纸和规范，制定详细的施工方案，明确施工步骤、技术要求和安全措施。
人员组织：根据施工方案，组织专业的施工队伍，进行必要的技术交底和安全培训。
现场准备：清理施工现场，确保施工区域无障碍物，搭设临时设施，如临时用电、用水等。
二、材料与工具清单材料清单：根据施工方案和设计要求，列出所需的管道材料（如无缝钢管、焊接钢管等）、连接件（如法兰、卡箍等）、密封材料（如石棉绳、密封胶等）以及其他辅助材料（如防锈漆、支架等）。
工具清单：列出施工所需的工具和设备，如电焊机、切割机、砂轮机、起重设备等，确保施工过程中的设备齐全、性能良好。
三、管道设计与布局设计原则：遵循国家相关标准和规范，确保排烟管道的设计满足使用要求，同时考虑施工的可行性和经济性。
布局方案：根据餐饮场所的布局和结构特点，设计合理的排烟管道走向和分支，确保烟气能够顺畅排出。
四、管道铺设与连接管道铺设：按照设计方案进行管道的铺设，确保管道平直、无弯曲，保持适当的坡度以便于烟气排放。
管道连接：采用合适的连接方式（如焊接、法兰连接等）进行管道之间的连接，确保连接牢固、密封性好。
五、附件安装与调试附件选择：根据设计要求选择合适的附件，如排风口、防火阀、止回阀等。
安装与调试：按照规范进行附件的安装和调试，确保附件功能正常、运行稳定。
六、质量检测与控制检测项目：对施工过程中的关键部位和关键工序进行质量检测，如管道焊缝质量、连接件密封性能等。
控制措施：采取有效的质量控制措施，如实行质量责任制、加强现场监管等，确保施工质量符合设计要求。
七、安全管理与培训安全制度：建立健全的安全管理制度，明确安全责任、安全措施和安全培训要求。
培训与交底：对施工人员进行必要的安全培训和技术交底，提高施工人员的安全意识和技能水平。
烟道安装施工方案
烟道安装施工方案
烟道作为建筑物中必备的附属设备之一，其安装施工方案是非常重要的。
下面，我来向大家介绍烟道安装施工方案：
一、施工前准备
1.1 材料采购：购买合格的烟道材料，如不锈钢烟道、石棉烟道等。
1.2 装备准备：准备所需的施工工具，如电动钻、电锯、铁锤、砖刀等。
1.3 现场勘察：在开始施工前，需要进行烟道安装现场勘察，确保施工地点符合安装要求，设备可达到施工现场。
二、安装准备
2.1 安装位置确定：根据建筑物的结构及烟道使用需求，确定烟道的安装位置。
2.2 安装高度测定：根据烟道的长度、建筑物的高度以及规定的烟囱高度，确定烟道的安装高度。
2.3 基础建设：根据烟道的安装位置，进行必要的基础建设，如烟道支架的固定等。
三、烟道施工
3.1 烟道制作：根据建筑物的结构及烟道使用需求，将烟道材料制作成所需的烟道部件。
3.2 烟道安装：按照烟道安装位置及高度规定，进行烟道安装，烟道安装过程中需要注意安全。
3.3 烟道连接：将烟道部件进行接头连接，保证烟道连接的紧密度，并使用密封材料进行密封处理。
四、验收及维护
4.1 完成验收：烟道安装完成后，必须进行专业验收，确保烟道的安装符合安装要求和规定。
4.2 定期维护：烟道安装后，需要进行定期维护，清理烟道内部的积炭，检查烟道连接是否紧密，保证烟道的正常使用。
总之，烟道安装施工方案非常关键，只有在严格的施工流程和规范的操作下，才能确保烟道的安装质量和安全性。
烟道安装施工方案
楼号
烟道尺寸
（mm）
预留洞口尺寸(mm)
排气孔距板高度(mm)
结构预留洞尺寸
（mm）
25#楼
340x300
400x350
200
400x350
26#、27#楼
320x240
370x290
200
370x290
4、烟道安装时必须固定牢固。
5、相关质量检验标准
6、要求住宅烟道严格按照上表所要求项目进行质量检验。
7、待质量检验报告合格后方可进行施工。Fra bibliotek项目标准
单项检验结果
尺寸偏差
长度（mm）
0，-9
壁厚（mm）
+3，-2
端面对角线差值（mm）
9
端面外廓
长边a（mm）
+2，-4
短边b（mm）
+2，-3
平整度（mm）
3.3
电钻、钢筋、线垂、沥青油膏、锤子、凿子、木梯、模板、木枋、钉子、铁丝等。
材料计划：本工程全部为成品烟道，烟道由专业厂家按照图纸设计及规范的要求厂家进行生产。烟道的数量规格按照图纸设计由专业厂家进行整理。
3.3
1）施工工序完成条件：
主体施工已完成，砌筑工程正在施工，室内抹灰工程还未开始。
2）现场材料堆放场地条件：
4、施工期间加强环保意识、保持工地清洁、控制扬尘、杜绝材料浪费。
5、严禁向建筑物外抛弃垃圾，所有垃圾装袋运出。运输车辆必须冲洗干净后，方能离场上路行驶；在装运建筑材料、建筑垃圾及工程渣土的车辆，派专人负责清扫道路及冲洗并保证行驶途中不污染道路和环境。
转炉烟道更换安全施工方案
在焊接作业现场配备相应的消防器材，以防 火灾事故发生。
使用合格的焊接设备
选择符合国家标准和行业规范的焊接设备， 确保其安全可靠。
定期检查和维护焊接设备
对焊接设备进行定期检查和维护，确保其正 常运行和安全使用。
质量控制与验收标
04
准
焊接质量检查及评定方法
01
02
03
外观检查
检查焊缝外观成型，是否 有裂纹、气孔、夹渣等缺 陷。
排举措
施工现场环境管理要求
严格遵守国家和地方 环境保护法规，确保 施工现场环境达标。
对施工人员进行环保 教育，提高环保意识 ，减少施工对环境的 污染。
设立专职环保管理人 员，负责现场环境监 控和治理措施的落实 。
废弃物处理及资源化利用途径
对废弃物进行分类收集，区分可回收和 不可回收废弃物。
可回收废弃物进行资源化利用，如废旧 不可回收废弃物进行无害化处理，确保
对演练所需的设备、器 材、场地等进行检查和 准备，确保满足演练需
求。
演练实施
按照演练计划进行模拟 演练，记录演练过程和
存在的问题。
演练评估
对演练效果进行评估， 总结经验教训，提出改 进措施，为实际应急响
应提供参考。
THANKS.
应急组织
成立应急指挥部，明确各成员 职责，确保在紧急情况下能够 迅速响应。
现场处置
制定针对不同风险点的现场处 置方案，包括疏散、灭火、救 援等措施。
后期保障
提供必要的后期保障措施，如 心理疏导、家属安抚等。
模拟演练组织实施
演练计划
制定详细的演练计划， 包括演练目的、时间、
地点、参与人员等。
演练准备
落实责任追究制度
烟道安装施工方案
烟道安装施工方案
烟道是指在高层建筑或独立住宅中，将厨房或是燃气灶台排放的烟气和油烟排放到室外的通道。
烟道的安装施工方案主要包括以下几个步骤。
第一步：确定烟道的位置和尺寸。
根据住宅的结构和布局，确定烟道所需的位置和尺寸。
通常情况下，烟道需尽量靠近厨房或燃气灶台的位置，方便将烟气和油烟排放到室外。
第二步：进行墙体开孔。
根据烟道的位置，进行相应的墙体开孔，保证烟道能够顺利通向室外。
在开孔过程中，需注意保护周围墙面的完整，避免损坏。
第三步：安装烟管。
选择适合的烟管材料，将其安装在墙体开孔处，连接到烟道封闭系统或烟道通风机。
在安装过程中，需保证烟管的连接紧密，防止烟气泄漏。
第四步：封闭烟道。
将烟道封闭系统安装在墙体开孔处，确保其与烟管的连接紧密。
烟道封闭系统能够有效地阻止烟气和油烟进入室内，保持室内空气的清洁。
第五步：安装烟道通风机。
根据需要，选择合适的烟道通风机，并将其安装在烟道封闭系统的入口处。
烟道通风机能够产生足够的风压，确保烟气和油烟能够迅速排放到室外。
第六步：检查和测试。
在完成安装施工后，对烟道进行全面的检查和测试。
主要检查烟道的密封性和通风效果是否良好，以
及烟道通风机的运行是否正常。
确认一切正常后，施工方案即可结束。
总结起来，烟道安装施工方案主要包括确定位置和尺寸、墙体开孔、安装烟管、封闭烟道、安装烟道通风机和检查测试。
通过科学合理地进行施工，能够保证烟道的正常工作，有效降低烟气和油烟对室内空气质量的影响，提升室内空气的清洁程度。
外墙排烟管道施工方案范本
外墙排烟管道施工方案范本一、引言外墙排烟管道是建筑物内部烟气的排放通道，其施工质量直接关系到建筑物的安全性和使用效果。
为确保外墙排烟管道的顺利施工和良好的运行效果，本文档将提供一份外墙排烟管道施工方案范本，以供参考和借鉴。
二、施工准备1. 确定设计要求在施工前，必须对外墙排烟管道的设计要求进行详细的确认，包括烟道尺寸、烟道材料、烟道连接方式等。
确保施工方案符合设计要求，并与设计人员进行充分的沟通和确认。
2. 编制施工方案根据设计要求，编制详细的施工方案，包括施工流程、材料准备、人员安排等内容。
确保施工过程合理有序，并能提前预测和解决可能出现的问题。
3. 准备施工材料和设备根据施工方案，准备好所需的施工材料和设备，包括排烟管道、连接件、工具等。
确保材料质量符合要求，并对设备进行必要的检查和维护。
4. 安全措施在施工过程中，必须严格遵守安全操作规程，做好施工现场的安全防护工作。
确保施工人员具备相关的安全意识，使用安全设备，并进行必要的培训和教育。
三、施工步骤1. 准备工作1.1 清理施工现场，确保工作区域整洁干净。
1.2 搭建施工脚手架，提供施工操作的平台。
2. 安装排烟管道2.1 按照设计要求，将排烟管道沿墙面或立柱位置进行布置，确保管道的长度和位置符合要求。
2.2 使用连接件将排烟管道与其他管道进行连接，确保连接紧密可靠。
2.3 使用焊接、螺栓等方式进行排烟管道的固定，确保管道的稳定和牢固。
2.4 对排烟管道进行防腐处理，以提高管道的使用寿命。
3. 安装检修口3.1 根据设计要求，在合适的位置安装检修口，以便于日后对排烟管道进行检修和维修。
3.2 使用合适的材料和连接方式，确保检修口与排烟管道的连接牢固可靠。
4. 质量检验4.1 完成施工后，进行排烟管道的质量检验，包括外观检查、尺寸测量、连接处的密封性测试等。
4.2 对检验结果进行记录和整理，确保外墙排烟管道的质量符合设计要求。
四、施工注意事项1.施工过程中，必须严格遵守相关的安全操作规程，做好施工现场的安全防护工作。
厨房烟道安装工程施工方案
一、编制依据1. 《住宅排气道（一）》16J916-12. 相关建筑规范及标准3. 施工单位内部管理制度二、工程概况1. 工程名称：厨房烟道安装工程2. 建设地点：[具体地址]3. 建设单位：[具体单位]4. 设计单位：[具体单位]5. 监理单位：[具体单位]6. 施工单位：[具体单位]7. 质量目标：确保施工质量达到国家及行业标准8. 建筑功能：住宅9. 建筑面积：[具体面积]10. 建筑层数：[具体层数]11. 结构形式：[具体结构形式]12. 烟道情况：成品烟道详国标《住宅排气道（一）》16J916-1 A-C-12型号，楼板预留洞为420x300，住宅厨房烟道（或墙体）进气口留洞尺寸为200x200mm方洞，标准层留洞按孔顶距离上层楼板底50mm控制，进气口中心定位见建施平面图。
三、施工准备及计划安排1. 安装机具准备：电钻、钢筋、线垂、沥青油膏、锤子、凿子、梯子、模板、木枋、钉子、铁丝等。
2. 主体结构施工完毕，楼地面、墙面等装饰装修施工前进行。
3. 出屋面烟气道安装在屋面施工防水层之前进行。
4. 预留洞口位置、方向、尺寸正确。
5. 安装队伍经过培训合格，安装前进行技术质量交底，货物运抵现场并经项目验收合格后开始安装。
6. 施工计划安排：（1）按设计要求，选用合格的成品排气道进行安装；（2）安装过程中，确保施工质量，防止出现漏水、漏烟等问题；（3）严格按照施工规范进行施工，确保工程进度；（4）施工过程中，做好现场安全防护工作，防止发生安全事故。
四、施工工艺及方法1. 预留洞口处理：对楼板预留洞口进行清理，确保洞口尺寸、位置符合设计要求。
2. 安装烟道：将成品烟道按设计要求安装到位，确保烟道与楼板、墙体连接牢固。
3. 烟道密封：在烟道与楼板、墙体连接处，采用沥青油膏进行密封处理，防止漏烟、漏水。
4. 烟道检查：安装完成后，对烟道进行检查，确保烟道畅通，无漏烟、漏水现象。
5. 施工记录：施工过程中，做好施工记录，包括施工时间、材料、人员等信息。
烟道施工方案
烟道施工方案1. 引言在建筑物或工业设施中，烟道是用于排放烟气和废气的通道。
烟道施工方案是指为了满足安全、环保和施工要求而进行的烟道系统的设计和建造计划。
本文将介绍烟道施工方案的基本要素和步骤，以帮助读者了解如何进行烟道施工。
2. 设计要素烟道施工方案的设计要素包括以下几个方面：2.1 烟道尺寸和材料烟道的尺寸和材料选择是基于烟气体积、流速和温度等因素进行确定的。
一般情况下，烟道的尺寸越大，烟气的排放效率越高。
常用的烟道材料包括不锈钢、砖石、耐火材料等，需要根据具体的使用环境选择合适的材料。
2.2 烟道布局和走向烟道的布局和走向要考虑烟气的流动方向、起伏和转角等因素。
一般来说，烟道应尽量避免直角转弯和高低起伏，以减少阻力和压力损失。
2.3 烟道维护和清洁烟道的维护和清洁是确保烟道系统正常运行的重要环节。
在设计阶段，应考虑到烟道的维护和清洁操作的便利性，如设置检修口、清洁门等设施。
3. 施工步骤烟道施工方案的具体步骤包括以下几个环节：3.1 基础准备工作在进行烟道施工前，需要进行一些基础准备工作，如制定施工计划、获取必要的施工许可证、准备必要的材料和设备等。
3.2 烟道安装根据设计方案，进行烟道的安装工作。
这包括确定烟道的布局和走向，选择合适的烟道材料，进行烟道的焊接、固定和密封等工作。
3.3 排烟设备安装安装烟道系统所需的排烟设备，如排烟风机、烟气净化设备等。
设备的安装位置和连接方式应符合设计要求，确保烟道系统的正常运行。
3.4 系统测试和调试安装完成后，需要进行系统测试和调试，以确保烟道系统的安全性和稳定性。
测试内容包括烟道的气密性、排烟能力、烟气温度等指标的检测和验证。
3.5 系统维护和保养烟道系统的维护和保养工作是保证烟道系统长期有效运行的关键。
包括定期清洁烟道、更换磨损的部件、检查烟道连接是否松动等。
4. 安全与环保在进行烟道施工时，安全和环保问题是必须考虑的重要因素。
烟道施工应严格遵守相关的安全操作规程，确保工人和现场的安全；同时，烟道的设计和施工也要符合国家和地方的环保标准，尽量减少对环境的污染。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中铁建工集团有限公司 烟道施工方案
- 1 -
烟 道 施 工 方 案
一、 编制目的
为保证装修工程的质量和建筑效果、规范汇杰新城10地块烟道安装工程施
工和保证工程质量和进度，编制此方案。
二、 编制依据
苏J19-2009住宅烟气集中排放系统
建筑工程施工质量验收统一标准（GB50300-2001）
建筑装饰装修工程验收规范（GB50201-2001）
江苏省住宅工程质量分户验收规程（DGJ32/TJ103-2010）
三、概况
1、工程概况
本工程为汇杰新城（南京栖霞区迈皋桥保障性住房）10地块项目，其中01~04
栋为31~33层住宅，05栋为二层沿街小型商业用房，06#、07#分别为幼儿园和
基层社区中心，总建筑面积108046m2，其中地下室面积7178 m2。
四、成品烟道安装
1） 施工准备及成品烟道质量要求
（
1）烟道尺寸均按委托加工料单要求的规格、型号加工，产品符合国家、
行业有关检验标准的要求；
（2）外观质量：烟道内外表面应光滑平直，不得有凹凸不平，麻面、裂缝，
拐角圆角平滑。端面平整无飞边。
（3）尺寸允许偏差：烟道两端部平面应方正，截面对角线误差≤3mm，壁厚
误差≤2mm，侧向弯曲误差≤4mm，长度误差≤4mm，并不得有扭曲现象。
(4)副烟道进气口下隔板应封闭严密，不得有空隙，副烟道尺寸应上下对齐。
(5)承载力：轴心受压承载力设计值大于20KN，抗弯承载力设计值等于
4KN，构件壁厚冲动力大于0.4N/mm.
(6)烟道制品的耐火极限>1.0h，满足国家、行业的有关规定。
中铁建工集团有限公司 烟道施工方案
- 2 -
2） 作业条件
（1） 材料进场应及时运至作业面，不能及时上楼的按照现场条件存放烟道，
要求分类存放且码放整齐，码放高度不超过 2m。
（2）施工前将施工面清理干净，在与烟道相邻的主体结构上弹好安装定位
立面位置线（安装后上下节口处与楼面结构面平）。
（3）检查结构连接用预埋件是否齐全，位置是否正确，被遗漏的应打孔重
新埋设补齐。
（4）烟道离墙空隙不得超过灰饼厚度，最大不得超过10mm。
工艺流程
烟道尺寸位置校正→首层砂浆找平→安装烟道→自检烟道垂直度→两次
C20砼填实预留孔→满挂网格布→抹灰→养护
3） 施工要点
（1）烟气道定位应按建筑平面图，位置正确无误后，检查上下烟道接合面，
满涂防水油膏，再用C20 细石混凝土在楼板与烟道的间隔支吊模分两次窝嵌密
实平整并捣成高于楼面50mm的防水反口。
（2）安装前通线校正预留孔洞位置是否准确，洞口大小留设是否满足设计
需要，若预留洞口有所偏移，将洞口剔打至满足烟道安装需要为止。
首层安装时，先用1：3的水泥浆找平地面。
（3）烟道逐层由下而上安装。
（4）进气口高度为H+2.5m，在排气道的进气口处设置不锈钢防火止回阀。
（5）烟道在楼层处连接采用2根Ф10钢筋作支撑。
（6）烟道井盖处400厚100现浇混凝土翻边
（7）烟气道在施工过程中，为防止杂物掉入管道内，管口应采取遮盖措施。
出屋面烟气道应在屋面保温隔热层、防水施工前进行。
（8）捻缝：烟道安装固定稳妥后，四周边的缝隙应用 1：2.5 的水泥砂浆
捻塞密实，砂浆内掺水泥用量10%的众霸胶。
3）、质量控制措施
（1）烟道口四周应对称、分两次浇筑C20细石混凝土。
（2）排水通气管不得与烟道相连。
中铁建工集团有限公司 烟道施工方案
- 3 -
（3）烟道抹灰前必须满挂钢丝网，每边与墙搭接不小于150mm。
（4）烟道安装时必须固定牢固。
注：1、通风道安装后进行饰面工程时风道与墙体相接处满贴网格布，墙面基
层网格布铺贴时烟道部位伸出来，方便网格布搭接；
2、通风道的卸荷钢筋应单独进行隐蔽验收，经监理检查验收合格后，方
可安装烟道。卸荷钢筋长度应超过现场结构洞口边不小于50mm，且与砼结构连
接牢固；
3、通风道安装应满足垂直、平整度要求，垂直度偏差不超过3㎜，平整
度偏差不超过5㎜；
4、通风道安装必须在洞口处每层设托架，即采用2φ10以上钢筋进行卸荷；
5、通风道定位应按建筑平面图，位置正确无误后，检查上下两个通风道接
头处的缝隙，上下通风道接合面，满涂素灰加5%的108胶密封，楼板与管道间
空隙需支吊模，用细石砼灌实，强度为C20。
图为《苏J19-2009住宅烟气集中排放系统》第10页内容
中铁建工集团有限公司 烟道施工方案
- 4 -
4） 成品保护
(
1)运输过程中，以两点托底搬运；
(2)成品验收后应放在平坦场地上，整齐堆放，堆放高度不得超过6皮；
(3)在搬运和安装时应轻抬轻放，不得碰撞、敲击，不得在管道上行走或堆
放其他物品。
(4)注意与砌体工程施工的穿插作业，作好自身成品和他人成品的保护；
5） 安全注意事项
(1)严禁酒后上岗，严禁在楼层嬉戏、打闹；
(2)夜间施工，要有照明设施，确保灯光照明正常；
(3)安全用电，禁止私拉乱设，用电有电工专人接线， 专人看护；
(4)施工人员必须服从命令听指挥，加强纪律，按操作规程作业，出现违章
事故，追查责任，赏罚严明；
(5)进入现场必须戴好安全帽；
(6)楼层严禁大小便，违者1000元重罚；
(7)楼层严禁烟火，严禁生火做饭；
(8)并注意楼层的洞口、临边防护等处，避免安全事故发生；
(9)注意对楼层已施工完毕的砌体、抹灰等成品保护和对施工现场机具的爱
护，禁止乱涂乱画；
(10)加强对工人的教育，自行办理地方有关部门对民工管理的有关要求，工
人存在任何违法行为均由你队自行承担。
6） 其他未尽事宜按照国家、行业有关标准规范和现场施工管理人员的要
求执行
。
