半导体三极管β值测量仪
如何测量晶体管的好坏
如何测量三极管的好坏（1）检查三极管的两个PN结。
我们以PNP管为例来说明，一只PNP型的三极管的结构相当于两只二极管，负极靠负极接在一起。
我们首先用万用表R×100或R×1K挡测一下e 与b之间和e与c之间的正反向电阻。
当红表笔接b 时，用黑表笔分别接e和c应出现两次阻值小的情况。
然后把接b 的红表笔换成黑表笔，再用红表笔分别接e和c，将出现两次阻值大的情况。
被测三极管符合上述情况，说明这只三极管是好的。
（2）检查三极管的穿透电流：我们把三极管c、e之间的反向电阻叫测穿透电流。
用万用表红表笔接PNP三极管的集电极 c , 黑表笔接发射极 e，看表的指示数值，这个阻值一般应大于几千欧，越大越好越小说明这只三极管稳定性越差。
（3）测量三极管的放大性能：分别用表笔接三极管的c和e看一下万用表的指示数值，然后再c与b间连接一只50--100K的电阻看指针向右摆动的多少，摆动越大说明这只管子的放大倍数越高。
外接电阻也可以用人体电阻代替，即用手捏住b和c.常用晶体二极管的识别晶体二极管在电路中常用“D”加数字表示，如： D5表示编号为5的二极管。
1、作用：二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小；而在反向电压作用下导通电阻极大或无穷大。
正因为二极管具有上述特性，无绳电话机中常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中。
电话机里使用的晶体二极管按作用可分为：整流二极管（如1N4004）、隔离二极管（如1N4148）、肖特基二极管（如BAT85）、发光二极管、稳压二极管等。
2、识别方法：二极管的识别很简单，小功率二极管的N极（负极），在二极管外表大多采用一种色圈标出来，有些二极管也用二极管专用符号来表示P极（正极）或N极（负极），也有采用符号标志为“P”、“N”来确定二极管极性的。
发光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。
半导体器件综合测试实验报告
半导体器件综合测试实验报告1实验⽬的了解、熟悉半导体器件测试仪器，半导体器件的特性，并测得器件的特性参数。
掌握半导体管特性图⽰仪的使⽤⽅法，掌握测量晶体管输⼊输出特性的测量⽅法；测量不同材料的霍尔元件在常温下的不同条件下（磁场、霍尔电流）下的霍尔电压，并根据实验结果全⾯分析、讨论。
2实验内容测试3AX31B、3DG6D的放⼤、饱和、击穿等特性曲线，根据图⽰曲线计算晶体管的放⼤倍数；测量霍尔元件不等位电势，测霍尔电压，在电磁铁励磁电流下测霍尔电压。
3实验仪器XJ4810图⽰仪、⽰波器、三极管、霍尔效应实验装置。
4实验原理4.1三极管的主要参数4.1.1 直流放⼤系数共发射极直流放⼤系数ββ=-( 4-1)(I I)/IC CEO B时，β可近似表⽰为当I IC CEOβ=( 4-2)I/IC B4.1.2 交流放⼤系数共发射极交流放⼤系数β定义为集电极电流变化量与基极电流变化量之⽐，即CE CBv i i β=?=?常数( 4-3)4.1.3 反向击穿电压当三极管内的两个PN 结上承受的反向电压超过规定值时，也会发⽣击穿，其击穿原理和⼆极管类似，但三极管的反向击穿电压不仅与管⼦⾃⾝的特性有关，⽽且还取决于外部电路的接法。
4.2霍尔效应霍尔效应是导电材料中的电流与磁场相互作⽤⽽产⽣电动势的效应，从本质上讲，霍尔效应是运动的带电粒⼦在磁场中受洛仑兹⼒的作⽤⽽引起的偏转。
当带电粒⼦（电⼦或空⽳）被约束在固体材料中，这种偏转就导致在垂直电流和磁场的⽅向上产⽣正负电荷在不同侧的聚积，从⽽形成附加的横向电场。
图4-1 霍尔效应⽰意图如图4-1所⽰，磁场B 位于Z 的正向，与之垂直的半导体薄⽚上沿X 正向通以电流sI （称为控制电流或⼯作电流），假设载流⼦为电⼦（N 型半导体材料），它沿着与电流s I 相反的X 负向运动。
由于洛伦兹⼒L f 的作⽤，电⼦即向图中虚线箭头所指的位于y 轴负⽅向的B 侧偏转，并使B 侧形成电⼦积累，⽽相对的A 侧形成正电荷积累。

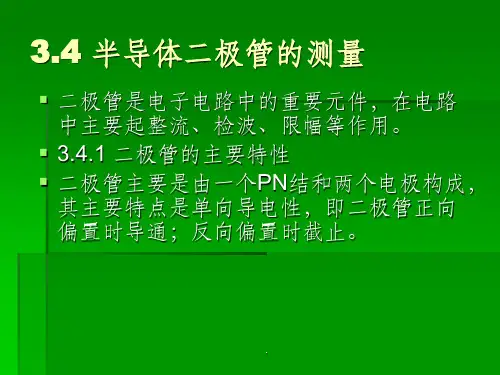

使用万用表测量二极管和三极管的测量ppt课件
图1.19 二极管的组成示例
.
3.4.5 二极管的检测
▪ PN结的单向导电性是进行二极管测量的根本依 据。
▪ 1．模拟式万用表测量二极管 ▪ 第一步：正、反向电阻的测量 ▪ 通常小功率锗二极管正向电阻值为300~500，硅管为
1k或更大些。 ▪ 锗管反向电阻为几十千欧，硅管反向电阻在500k以上,
图1.17 常见二极管的电路符号
.
3.4.3 二极管的主要技术参数
▪ （1）最大正向电流
最大正向电流（IF）指长期运行时二极
管允许通过的最大正向平均电流。 ▪ （2）最高反向工作电压
最高反向工作电压（URM）指正常工作
时，二极管所能承受的反向电压的最大 值。
.
▪ （3）最高工作率 最高工作频率（fM）指二极管能保持良好 工作性能条件下的最高工作频率。
1.20所示。
.
图1.20 常见晶体三极管的外形及电路符号
.
3.5.2 三极管的主要技术参数
（1）交流电流放大系
交流电流放大系数包括共发射极电流放大系数
（）和共基极电流放大系数（），它是表明三极
管放大能力的重要参数。
（2）集电极最大允许电流
集电极最大允许电流（ICM）指三极管的电流放 大系数明显下降时的集电极电流。
几乎看不到万用表指针的偏转（大功率二极管的数值要 小得多）。 ▪ 正反向电阻的差值越大越好。 ▪ 在侧量时，要选用电阻档，小功率二极管用100档或1k 档；对于大功率二极管可选用一倍档
.
▪ （2）极性的判别
▪
根据二极管正向电阻小，反向电阻大的
特点可判别二极管的极性。以测量电阻值较
小的那次为止，万用表黑笔所接的电极为二
.
三极管基础知识及测量方法
三极管基础知识及测量方法三极管基础知识及测量方法一、晶体管基础双极结型三极管相当于两个背靠背的二极管PN 结。
正向偏置的 EB 结有空穴从发射极注入基区，其中大部分空穴能够到达集电结的边界，并在反向偏置的 CB 结势垒电场的作用下到达集电区，形成集电极电流 IC 。
在共发射极晶体管电路中 ,发射结在基极电路中正向偏置 , 其电压降很小。
绝大部分的集电极和发射极之间的外加偏压都加在反向偏置的集电结上。
由于 VBE 很小，所以基极电流约为IB= 5V/50 k Ω = 0.1mA 。
如果晶体管的共发射极电流放大系数β = IC / IB =100, 集电极电流 IC=β*IB=10mA。
在500Ω的集电极负载电阻上有电压降VRC=10mA*500Ω=5V，而晶体管集电极和发射极之间的压降为VCE=5V，如果在基极偏置电路中叠加一个交变的小电流ib，在集电极电路中将出现一个相应的交变电流ic，有c/ib=β，实现了双极晶体管的电流放大作用。
金属氧化物半导体场效应三极管的基本工作原理是靠半导体表面的电场效应，在半导体中感生出导电沟道来进行工作的。
当栅 G 电压 VG 增大时，p 型半导体表面的多数载流子棗空穴逐渐减少、耗尽，而电子逐渐积累到反型。
当表面达到反型时，电子积累层将在 n+ 源区 S 和 n+ 漏区 D 之间形成导电沟道。
当VDS ≠ 0 时，源漏电极之间有较大的电流 IDS 流过。
使半导体表面达到强反型时所需加的栅源电压称为阈值电压 VT 。
当 VGS>VT 并取不同数值时，反型层的导电能力将改变，在相同的 VDS 下也将产生不同的 IDS , 实现栅源电压VGS 对源漏电流 IDS 的控制。
二、晶体管的命名方法晶体管：最常用的有三极管和二极管两种。
三极管以符号BG（旧）或（T）表示，二极管以D表示。
按制作材料分，晶体管可分为锗管和硅管两种。
按极性分，三极管有PNP和NPN两种，而二极管有P型和N型之分。
[整理]3半导体三极管

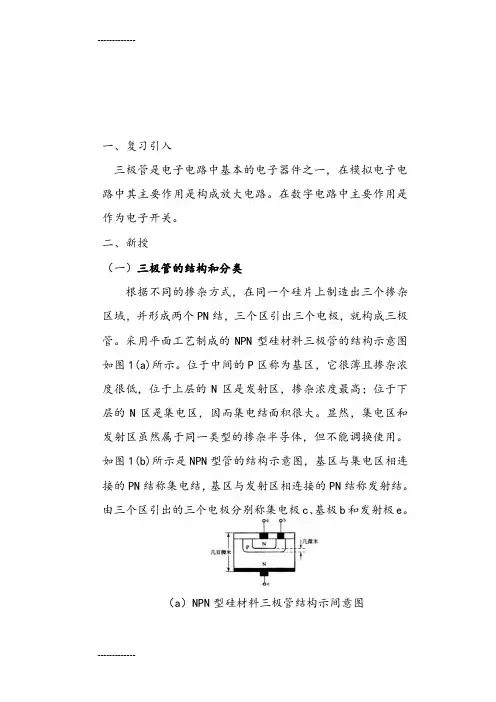

![[整理]3半导体三极管](https://img.taocdn.com/s3/m/5aab4aa1a1c7aa00b42acb47.png)
一、复习引入三极管是电子电路中基本的电子器件之一，在模拟电子电路中其主要作用是构成放大电路。
在数字电路中主要作用是作为电子开关。
二、新授（一）三极管的结构和分类根据不同的掺杂方式，在同一个硅片上制造出三个掺杂区域，并形成两个PN结，三个区引出三个电极，就构成三极管。
采用平面工艺制成的NPN型硅材料三极管的结构示意图如图1(a)所示。
位于中间的P区称为基区，它很薄且掺杂浓度很低，位于上层的N区是发射区，掺杂浓度最高；位于下层的N区是集电区，因而集电结面积很大。
显然，集电区和发射区虽然属于同一类型的掺杂半导体，但不能调换使用。
如图1(b)所示是NPN型管的结构示意图，基区与集电区相连接的PN结称集电结，基区与发射区相连接的PN结称发射结。
由三个区引出的三个电极分别称集电极c、基极b和发射极e。
（a）NPN型硅材料三极管结构示间意图（b）NPN型管的结构示意图（c）NPN型和PNP型管的符号图1 三极管的结构示意图按三个区的组成形式，三极管可分为NPN型和PNP型，如图1(c)所示。
从符号上区分，NPN型发射极箭头向外，PNP 型发射极箭头向里。
发射极的箭头方向除了用来区分类型之上，更重要的是表示三极管工作时，发射极的箭头方向就是电流的流动方向。
三极管按所用的半导体材料可分为硅管和锗管；按功率可分为大、中、小功率管；按频率可分为低频管和高频管等。
常见三极管的类型如图2所示。
3DG6 NPN型高频小功率硅管3AD6 PNP型低频大功率锗管3AX31 PNP型高频小功率锗管3DX204 NPN型低频小功率硅管图2 常见三极管的类型（二）三极管的电流放大作用及其放大的基本条件三极管具有电流放大作用。
下面从实验来分析它的放大原理。
1．三极管各电极上的电流分配用NPN型三极管构成的电流分配实验电路如图3所示。
电路中，用三只电流表分别测量三极管的集电极电流I C、基极电流I B和发射极电流I E，它们的方向如图中箭头所示。
