半导体三极管主要技术参数
常用PNP三极管参数
常用PNP三极管参数PNP三极管是一种常用的半导体器件，常被用于电子电路中的放大、开关、稳压等功能。
了解其常用参数对于理解和应用该器件是非常重要的。
1.电流放大倍数（β值）：PNP三极管的电流放大倍数指的是集电极电流（Ic）与基极电流（Ib）之间的比值。
它是指三极管的放大能力，一般值在10～500之间，不同型号的三极管有不同的β值。
2. 最大集电极电流（Ic max）：指在特定工作条件下，三极管所能承受的最大电流值。
超过该值后会导致器件过热甚至损坏。
3. 最大集电极-基极电压（Vce max）：指在特定工作条件下，三极管集电极与基极之间所能承受的最大电压值。
超过该值后会导致器件击穿。
4. 饱和区和截止区：PNP三极管有两个特殊的工作区域。
饱和区指的是当基极电流（Ib）足够大，使得集电极电压（Vce）很小甚至接近零时，三极管处于饱和状态。
截止区指的是当基极电流（Ib）非常小且集电极电压（Vce）较大时，三极管处于截止状态。
5.输入电压偏置和输出电压偏置：PNP三极管的工作需要正确定义基极和发射极之间的电压偏置。
输入电压偏置指的是基极电压与发射极电压之间的差值，输出电压偏置指的是集电极电压与发射极电压之间的差值。
6. 最大功率（Pmax）：指三极管能够承受的最大功率。
超过该值后会导致器件过热甚至损坏。
7.最大工作频率（fT）：指能够在频率上最大工作的三极管。
这个参数对于高频应用非常重要。
它取决于三极管内部结构和材料的特性。
8. 热电阻（θja）：指三极管的热耦合特性，即用于散热时三极管芯片与环境间的温度差。
热阻越小，散热效果越好，越有利于保护器件。
9.尺寸和引脚布局：PNP三极管通常有标准的引脚布局，如基极（B）、发射极（E）和集电极（C）。
这些尺寸和引脚布局使得三极管易于焊接和安装。
10. 各种参数受到温度影响：PNP三极管的性能受到温度的影响。
特别是电流放大倍数（β值）和最大集电极电流（Ic max）会随着温度的变化而变化。
半导体三极管主要参数

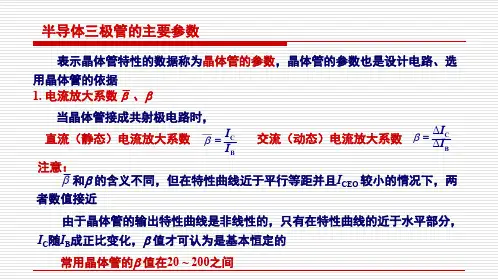

1. 电流放大系数、ββ直流（静态）电流放大系数β=___C B I I ΔΔβ=C B I I 交流（动态）电流放大系数当晶体管接成共射极电路时，注意：和β 的含义不同，但在特性曲线近于平行等距并且I CEO 较小的情况下，两者数值接近β 常用晶体管的β 值在20 ~ 200之间由于晶体管的输出特性曲线是非线性的，只有在特性曲线的近于水平部分，I C 随I B 成正比变化，β 值才可认为是基本恒定的表示晶体管特性的数据称为晶体管的参数，晶体管的参数也是设计电路、选用晶体管的依据2.31.5Q 2Q 1大放区例：在U CE = 6 V 时，在 Q 1 点 I B = 40μA, I C = 1.5mA ； Q 2 点 I B = 60 μA, I C =2.3mA15375004β===C B ...I I Δ231540Δ006004β-===-C B ....I I 在以后的计算中，一般作近似处理：β = β在 Q 1 点，有由 Q 1 和Q 2点，得2. 集-基极反向截止电流 I CBOI CBO 是由少数载流子的漂移运动所形成的电流，受温度的影响大温度↑→I CBO ↑I CBO 3. 集-射极反向截止电流（穿透电流）I CEOμA I CEO I B = 0+–I CEO 受温度影响大。
温度↑→ I CEO ↑，所以I C 也相应增加。
三极管的温度特性较差μA +–E C4. 集电极最大允许电流I CM集电极电流I C上升会导致三极管的β值的下降，当β值下降到正常值的三分之二时的集电极电流即为I CM5. 集-射极反向击穿电压U(BR)CEO当集-射极之间的电压U CE 超过一定的数值时，三极管就会被击穿。
手册上给出的数值是25︒C、基极开路时的击穿电压U(BR)CEO6. 集电极最大允许耗散功耗P CMP CM取决于三极管允许的温升，消耗功率过大，温升过高会烧坏三极管 P C≤P CM =I C U CE硅管允许结温约为150︒C，锗管约为70~90︒CI CM 由三个极限参数可画出三极管的安全工作区I CU CEO I C U CE = P CM安全工作区U (BR)CEO温度对晶体管参数影响1、温度每增加10︒C，I CBO增大一倍。
常用三极管数据
常用三极管数据三极管是一种常用的半导体器件，广泛应用于电子电路中。
三极管的性能参数对电路的工作性能起着至关重要的作用。
本文将介绍常用的三极管数据，匡助读者更好地了解和应用三极管。
一、三极管的基本参数1.1 饱和电流（Icmax）：三极管在饱和状态下的最大电流。
通常情况下，饱和电流越大，三极管的工作性能越好。
1.2 最大功耗（Pmax）：三极管能够承受的最大功率。
超过最大功耗可能导致三极管损坏。
1.3 最大耗散功率（Pdmax）：三极管在正常工作状态下能够承受的最大耗散功率。
二、三极管的频率参数2.1 最大工作频率（fT）：三极管能够正常工作的最高频率。
频率越高，三极管的响应速度越快。
2.2 输入电容（Cib）：三极管输入端的电容。
输入电容越小，三极管对输入信号的响应越灵敏。
2.3 输出电容（Cob）：三极管输出端的电容。
输出电容越小，三极管对输出信号的响应越灵敏。
三、三极管的放大特性参数3.1 峰值电流增益（hFE）：三极管的放大倍数。
峰值电流增益越大，三极管的放大效果越好。
3.2 输入电阻（Rin）：三极管输入端的电阻。
输入电阻越大，三极管对输入信号的影响越小。
3.3 输出电阻（Rout）：三极管输出端的电阻。
输出电阻越小，三极管对输出信号的影响越小。
四、三极管的温度特性参数4.1 温度系数（α）：三极管的基极电流随温度变化的系数。
温度系数越小，三极管的温度稳定性越好。
4.2 温度上升系数（β）：三极管的饱和电流随温度升高的系数。
温度上升系数越小，三极管的工作稳定性越好。
4.3 温度范围（Tj）：三极管能够正常工作的温度范围。
超出温度范围可能导致三极管性能下降。
五、三极管的封装参数5.1 封装类型：三极管的封装形式，如TO-92、SOT-23等。
不同封装类型适合于不同的应用场景。
5.2 封装材料：三极管封装的材料，如塑料、金属等。
封装材料的选择影响三极管的散热性能。
5.3 封装尺寸：三极管封装的尺寸，包括封装的长、宽、高等参数。
三极管参数详解
三极管参数详解
三极管是一种电子器件，它是由三个P型或N型材料构成的。
三极管具有放大、开关和稳压等多种功能。
由于三极管具有很多种类，下面分别介绍不同种类的三极管的参数。
1. NPN三极管
NPN三极管是由两个N型半导体夹一个P型半导体构成的。
NPN三极管是一种常见的三极管。
下面介绍NPN三极管的几个重要参数：
（1）最大耐压：指三极管的最大工作电压。
在超过此电压后，三极管会发生击穿。
（4）放大系数：也称为电流增益，指输出电流与输入电流之比。
在放大电路中，使用NPN三极管时，需要保证其放大系数在一个可接受的范围内。
3. MOSFET
MOSFET又称MOS场效应管，是一种通用的高频低噪声功率放大器。
MOSFET的导通与截止是通过施加控制电压来实现的。
其控制电压可以是电压、电流、光等。
下面介绍MOSFET 的几个重要参数：
（1）阈值电压：MOSFET的导通与截止需要一个阈值电压来控制，这个电压即为阈值电压。
当控制电压小于这个电压时，MOSFET处于截止状态；当控制电压大于这个电压时，MOSFET处于导通状态。
（3）最大电流：指MOSFET的最大电流负载能力。
在超过此电流后，MOSFET会被烧毁。
（4）漏极电流：指MOSFET导通时从漏极流过的电流。
4. JFET
（4）增益：指JFET的放大倍数。
三极管规格书
三极管规格书摘要：1.三极管概述2.三极管的分类3.三极管的主要参数4.三极管的结构和工作原理5.三极管的应用领域正文：一、三极管概述三极管，又称双极型晶体管（BJT），是一种常见的半导体器件。
它具有放大和开关等功能，被广泛应用于放大器、振荡器、脉冲发生器等电子电路中。
根据电流放大系数不同，三极管可以分为两类：NPN 型和PNP 型。
二、三极管的分类1.按照结构分类，三极管可以分为三极管晶体管（BJT）和场效应晶体管（FET）。
2.按照材料分类，三极管可以分为硅晶体管和锗晶体管。
3.按照电流放大系数分类，三极管可以分为NPN 型和PNP 型。
三、三极管的主要参数1.电流放大系数：三极管的电流放大系数是指在输入端施加微小信号时，输出端电流与输入端电流之比。
2.截止区：三极管的截止区是指当输入端电流为零时，输出端电流也等于零的区域。
3.放大区：三极管的放大区是指当输入端施加正向电压时，输出端电流正向增大的区域。
4.饱和区：三极管的饱和区是指当输入端施加足够大的正向电压时，输出端电流不再随输入端电压增大而增大的区域。
四、三极管的结构和工作原理三极管主要由三个区域组成：发射区、基区和集电区。
发射区和集电区由P 型半导体制成，基区由N 型半导体制成。
当在发射区施加正向电压时，电子和空穴分别从发射区和基区注入，形成电流。
这个电流经过基区后，再流入集电区，从而实现信号的放大。
五、三极管的应用领域1.信号放大：三极管在信号放大器中具有广泛应用，可以实现微小信号的放大。
2.开关控制：由于三极管具有高速开关特性，所以在脉冲电路、振荡器和开关电源等领域具有重要应用。
3.振荡和脉冲发生：三极管可以用于制作振荡器和脉冲发生器，实现特定频率的信号产生。
三极管的主要参数包括直流参数交流参数极限参数
三极管的主要参数包括直流参数交流参数极限参数题目三极管的主要参数包括直流参数，交流参数，极限参数。
A.正确B.错误答案：A三极管的主要参数有直流参数、交流参数、极限参数三类。
它们是选用三极管的依据。
三极管的分类三极管有多种类型:三极管如按结构可分为NPN型和PNP型;按所用的半导体材料可分为硅管和锗管;按功率可分为大功率管、中功率管、小功率管;按频率特性可分为低频管、中频管、高频管和超频管;按输人方式不同可分为普通三极管、光敏三极管、磁敏三极管;按封装内电路结构分为普通三极管、带阻三极管、达林顿三极管、差分对管、功率对管;按封装形式不同分为金属封装三极管、塑料封装三极管表面封装三极管、陶瓷封装三极管:按用途分为通用管、RF三极管列和达林顿管等;按安装方式分为插件三极管和贴片三极管。
1、大功率、中功率、小功率三极管按照耗散功率的不同,三极管可分为大功率三极管、中功率三极管、小功率三极管、极管功率不同,在封装形式上是有明显区别的。
一般来说功率大的，封装外形体积也就主一般可以从外形体积大小大致看出三极管的功率类型。
2.高低频三极管频率特性是三极管的重要指标。
一般把特征频率低于3MHz的三极管称为低频三极管;把特征频率高于3MHz而低于30MHz的三极管称为中频三极管;把特征频率高于30MHz而低于300MHz的三极管称为高频三极管;把特征频率高于300MHz的三极管称为超高频三极管。
超高频三极管也称微波三极管，其频率特性一般高于500MHz，主要用于电视机、雷达和导航等领域中处理微波波段（300MHZ以上的频率）的信号。
三极管的频率特性不能从它的外观看出，只能从型号参数中查到！半导体三极管的应用广泛，主要用途是利用其电流放大作用组成各种放大电路。
其次是在开关电路、逻辑电路以及作为驱动电路的应用。
npn三极管参数
npn三极管参数NPN三极管是一种普遍使用的半导体器件，也是最常见的一种晶体管形式。
它具有易于制作、可靠性高、发挥作用有效的等优点，因此成为了许多电子设备的重要组成部分。
NPN三极管的参数能够决定它的功能和性能，也是评价其质量的重要依据。
NPN三极管的基本参数包括：饱和电流（Ics）、集电极-发射极电压（Vbe）、发射极-漏极电压（Vce）、集电极-发射极电流（Ibe）和发射极漏极电流（Ice）。
饱和电流（Ics）是NPN三极管发射极和漏极之间的最大电流值，它决定着NPN三极管承受的最大电流量，从而影响着NPN三极管在使用负载电路中的运行稳定性。
集电极-发射极电压（Vbe）是NPN三极管的一个重要参数，它描述的是NPN三极管的正向电压，可以根据这一参数来推测NPN三极管的工作是否正常。
发射极-漏极电压（Vce）是NPN三极管在正向偏压作用下的输出电压，它受到NPN三极管的放大倍数的影响，可以用来评估NPN三极管的性能。
集电极-发射极电流（Ibe）是NPN三极管内部集电极到发射极之间的电流，它描述了NPN三极管的发射极基极和发射极的低压电压之间的电流，通常是衡量NPN三极管质量的重要参数。
发射极漏极电流（Ice）是NPN三极管的输出电流，与Vce的值有关。
它的大小决定了NPN三极管在正向偏压作用下能输出的最大电流量，因此它也是衡量NPN三极管质量的重要参数。
此外，NPN三极管还有一些其他参数，如放大倍数、线性度、最大转换频率等，这些参数也是衡量NPN三极管性能和品质的重要参考。
NPN三极管参数的质量完全决定了NPN三极管性能和品质，因此在购买NPN三极管时要特别注意其参数的质量情况，以保证NPN三极管的正常使用。
NPN三极管参数的质量是我们设计电子电路时的重要依据，因此要认真研究NPN三极管参数，以便对其有充分的了解，以便更好的运用NPN三极管来进行设计。
NPN三极管的参数是它的重要特性，它是确定NPN三极管功能和性能的重要参数，也是衡量NPN三极管质量的重要参考。
三极管工作原理及主要参数详解
三极管工作原理及主要参数详解三极管（全称：半导体三极管，也称双极型晶体管、晶体三极管），是一种控制电流的半导体器件其作用是把微弱信号放大成幅度值较大的电信号，也用作无触点开关。
介绍三极管的工作原理以及主要参数。
晶体三极管是p型和n型半导体的有机结合，两个pn结之间的相互影响，使pn结的功能发生了质的飞跃，具有电流放大作用。
晶体三极管按结构粗分有npn型和pnp型两种类型。
如图2-17所示。
（用Q、VT、PQ表示）三极管之所以具有电流放大作用，首先，制造工艺上的两个特点：（1）基区的宽度做的非常薄;（2）发射区掺杂浓度高，即发射区与集电区相比具有杂质浓度高出数百倍。
晶体三极管的工作原理三极管工作必要条件是（a）在B极和E极之间施加正向电压（此电压的大小不能超过1V）;（b）在C极和E极之间施加反向电压（此电压应比eb间电压较高）;（c）若要取得输出必须施加负载。
当三极管满足必要的工作条件后，其工作原理如下：（1）基极有电流流动时。
由于B极和E极之间有正向电压，所以电子从发射极向基极移动，又因为C极和E极间施加了反向电压，因此，从发射极向基极移动的电子，在高电压的作用下，通过基极进入集电极。
于是，在基极所加的正电压的作用下，发射极的大量电子被输送到集电极，产生很大的集电极电流。
（2）基极无电流流动时。
在B极和E极之间不能施加电压的状态时，由于C极和E极间施加了反向电压，所以集电极的电子受电源正电压吸引而在C极和E极之间产生空间电荷区，阻碍了从发射极向集电极的电子流动，因而就没有集电极电流产生。
综上所述，在晶体三极管中很小的基极电流可以导致很大的集电极电流，这就是三极管的电流放大作用。
此外，三极管还能通过基极电流来控制集电极电流的导通和截止，这就是三极管的开关作用（开关特性）。
晶体三极管共发射极放大原理如下图所示：A、vt是一个npn型三极管，起放大作用。
B、ecc 集电极回路电源（集电结反偏）为输出信号提供能量。
