轴承型号后缀英文字母是什么
轴承后缀号的表示方法
关于SKF 的后缀知识（1）内部ACD——接触角为25度。
B——接触角为40度。
CC——接触角为12度。
CD——接触角为15度。
BE——接触角为40度的BE型轴承，钢球加大，以玻璃纤维增强尼龙6.6保持架。
双列角接触球轴承A——外径小于等于90毫米轴承的标准设计，没有装球缺口，采用玻璃纤维增强尼龙6.6保持架。
E——轴承一侧有装球口，可装较多钢球，因此具有较高的径向及轴向承载能力。
调心滚子轴承CAC，ECAC，CA，ECA——这些设计用于大尺寸的轴承，滚子呈对称型。
CC，C，EC——这类轴承滚子呈对称型，内圈无挡边。
E——是SKF公司采用最新标准设计。
E型轴承外圈带有油槽及三个油孔，则后置代号中须加W，以示区别。
圆柱滚子轴承B——轴承采用表面经处理的滚子（满装滚子轴承）。
B4——轴承套圈表面及滚子表面均经处理（满装滚子轴承）。
今天我们要给您介绍的是SKF轴承代码的说明：CA，CB，CC--通用配对型单列角接触球轴承，可任意（串联，面对面或背靠背）配对安装。
背靠背或面对面排列时，轴向安装前内部间隙与正常值比：小（CA），正常（CB），较大（CC）。
-2F--外球面球轴承两侧带甩尘挡圈。
-2FF--外球面球轴承两侧带组合甩尘挡圈。
G--通用配对单列角接触球轴承。
面对面或背靠背排列时，轴承内有一定的安装前预载荷。
GA--面对面，背靠背排列时，轴承内有较轻的预载荷。
GB--面对面，背靠背排列时，轴承内有中等预载荷。
GC--面对面，背靠背排列时，轴承内有较重的预载荷。
K--圆锥孔，锥度1：12。
K30--圆锥孔，锥度1：30。
-LS--轴承一面具有接触式密封，内圈无密封凹槽。
-2LS--轴承两面具有LS密封。
N--轴承外圈上有止动槽。
NR--轴承外圈上有止动槽并有止动环。
N2--外圈倒角上有两个直径方向上相对的槽口。
PP--轴承（支承滚轮轴承，凸轮随动轴承）两面具有接触式密封。
RS--轴承（滚针轴承）一面具有合成橡胶或聚氨基甲酸酯接触式密封。
轴承型号后缀英文字母是什么
看型号后缀英文字母是什么，如：DU--代表单侧密封其他回应5：ZZ:铁防尘盖(同2Z)VV:非接触橡胶密封圈(同2RZ)DDU:接触橡胶密封圈(同2RS)C3/C4:游隙M:铜保持架P5:精度KS:代表昆山产(NSK国内工场)2.调心球轴承K:带有圆锥孔(锥度1:12)3.调心滚子轴承EA/C/CD:为钢保持架CA/CAM:铜保持架E4:外圈上带油槽(外径侧)带油孔S11:使用温度200度以下K/K30:带有圆锥孔(锥度为1:12/1:30)4.圆锥滚子轴承C:中锥度D:大锥度5.圆柱滚子轴承ET:尼龙保持架M:铜保持架W:钢保持架C3:游隙E:加强型TP:外圈引导PPS树脂保持架,极限温度240度TB:滚子引导PPS树脂保持架MR:骨碌体引导铜合金保持架,极限温度300度KR:锥度为1/12的圆锥内孔E44:外圈带标准油槽,油孔CC1:圆柱内孔用标准游隙CC0:圆锥内孔用标准游隙CCG:特殊径向游隙P4/P5:精度6.角接触球轴承A/A5/C:角度30/25/15度TYN:聚酰胺树脂保持架SU/DU:全能组合单列/2列DB/DF/DT:组合背对背/面临面/并列DBD/DFD/DTD:3列组合DBB/DFF/DTT:4列组合EL/L/M/H:预紧微/轻/中/重P4/P5:精度7.滚珠丝杠支撑用轴承TAC:接触角60度SU/DU:全能组合单列/2列DB/DF/DT:组合背对背/面临面/并列DBD/DFD/DTD:3列组合DBB/DFF/DTT:4列组合C10/C9:标准预紧/轻预紧PN7A/PN7B:标准精度/特殊管理精度(SU组合专用) 8.推力角接触球轴承TYN:聚酰胺树脂保持架DB:背对背组合EL/L:微/轻预紧P4A:外径尺寸差特殊,其它为P4级。
轴承后缀的含义
轴承说明后缀是用来识别在某些方面不同于原设计、或不同于目前的标准设计的设计或变型。
后缀分成各个组别，当需要识别不止一种特点时; 后缀的次序如图的系统所示。
A 外形尺寸相同，内部设计有所偏差或修改。
作为一个规则，字母的含义与特定的轴承或轴承系列相关联。
例如：4210 A无填槽的双列深沟球轴承3320 A30度接触角的双列角接触球轴承，无填充槽AC 25度接触角的单列角接触球轴承ACD 25度接触角的单列角接触球轴承，其内部设计经过优化ADA 外圈有宽开口环沟；采用定位环固定在一起的双片内圈AS 外圈有润滑孔的滚针轴承。
AS后的数字表示润滑孔的数量ASR 外圈带环形槽和润滑孔的滚针轴承。
ASR后的数字表示润滑孔的数量Axx(x) A与两位或三位数字结合，表示无法以通用后缀表示的标准设计的变异。
B 1.外形尺寸相同，内部设计有所偏离或修改。
作为一个规则，字母的含义与特定的轴承系列相关联。
例如：7210 B40度接触角的单列角接触球轴承32210 B大接触角的圆锥滚子轴承（角度大于32210）2.符合ABMA标准、外圈有外部挡边的圆锥滚子轴承BE 内部设计经过优化、40度接触角的单列角接触球轴承BEJ 内部设计经过优化、40度接触角的单列角接触球轴承，带有以球为中心的冲压钢保持架BEM 内部设计经过优化、40度接触角的单列角接触球轴承，带有经机械加工的铜保持架BEP 内部设计经过优化、40度接触角的单列角接触球轴承，带有以玻璃纤维增强聚酰胺6,6制造的成型保持架BEY 内部设计经过优化、40度接触角的单列角接触球轴承，带有以球为中心的冲压铜保持架Bxx(x) B与两位或三位数字结合，表示无法以通用后缀表示的标准设计的变异例如：B20减小的宽度公差C 1.外形尺寸相同，内部设计有所偏离或修改。
作为规则，字母的含义与特定的轴承系列相关联。
例如：7210 C15度接触角的单列角接触球轴承21306 C带无挡边内圈、对称滚子、松配式导圈和窗式钢保持架的球面滚子轴承2.Y-轴承，圆柱型外径，例如YET 205 CCA 1.C型设计的球面滚子轴承，但内圈带定位挡边和机加工保持架2.通用组配的单列角接触球轴承背靠背和面对面配置时，安装前轴向游隙小于普通组（CB）CAC CA型设计的球面滚子轴承，但具有增强的滚子导向性能CB 1. 通用组配的单列角接触球轴承。
轴承中英文缩写含义-后置代号
第 2 页，共 2 页
Байду номын сангаас

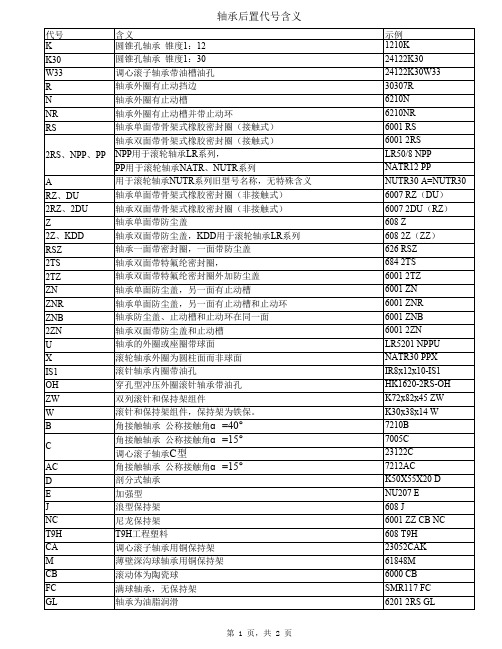

轴承后置代号含义
代号 K K30 W33 R N NR RS 2RS、NPP、PP A RZ、DU 2RZ、2DU Z 2Z、KDD RSZ 2TS 2TZ ZN ZNR ZNB 2ZN U X IS1 OH ZW W B C AC D E J NC T9H CA M CB FC GL 含义 圆锥孔轴承 锥度1：12 圆锥孔轴承 锥度1：30 调心滚子轴承带油槽油孔 轴承外圈有止动挡边 轴承外圈有止动槽 轴承外圈有止动槽并带止动环 轴承单面带骨架式橡胶密封圈（接触式） 轴承双面带骨架式橡胶密封圈（接触式） NPP用于滚轮轴承LR系列， PP用于滚轮轴承NATR、NUTR系列 用于滚轮轴承NUTR系列旧型号名称，无特殊含义 轴承单面带骨架式橡胶密封圈（非接触式） 轴承双面带骨架式橡胶密封圈（非接触式） 轴承单面带防尘盖 轴承双面带防尘盖，KDD用于滚轮轴承LR系列 轴承一面带密封圈，一面带防尘盖 轴承双面带特氟纶密封圈， 轴承双面带特氟纶密封圈外加防尘盖 轴承单面防尘盖，另一面有止动槽 轴承单面防尘盖，另一面有止动槽和止动环 轴承防尘盖、止动槽和止动环在同一面 轴承双面带防尘盖和止动槽 轴承的外圈或座圈带球面 滚轮轴承外圈为圆柱面而非球面 滚针轴承内圈带油孔 穿孔型冲压外圈滚针轴承带油孔 双列滚针和保持架组件 滚针和保持架组件，保持架为铁保。 角接触轴承 公称接触角α =40° 角接触轴承 公称接触角α =15° 调心滚子轴承C型 角接触轴承 公称接触角α =15° 剖分式轴承 加强型 浪型保持架 尼龙保持架 T9H工程塑料 调心滚子轴承用铜保持架 薄壁深沟球轴承用铜保持架 滚动体为陶瓷球 满球轴承，无保持架 轴承为油脂润滑 示例 1210K 24122K30 24122K30W33 30307R 6210N 6210NR 6001 RS 6001 2RS LR50/8 NPP NATR12 PP NUTR30 A=NUTR30 6007 RZ（DU） 6007 2DU（RZ） 608 Z 608 2Z（ZZ） LR5201 626 RSZKDD 684 2TS 6001 2TZ 6001 ZN 6001 ZNR 6001 ZNB 6001 2ZN LR5201 NPPU NATR30 PPX IR8x12x10-IS1 HK1620-2RS-OH K72x82x45 ZW K30x38x14 W 7210B 7005C 23122C 7212AC K50X55X20 D NU207 E 608 J 6001 ZZ CB NC 608 T9H 23052CAK 61848M 6000 CB SMR117 FC 6201 2RS GL
轴承型号后面的字母是什么意思
轴承型号后面的字母是什么意思
作者：admin 来源：本站发表时间：2011-5-17 17:05:45 点击：208
轴承型号后面的字母是什么意思？这是很多不大了解轴承的人都会问的一个问题。
如果轴承的型号单单就只是几个数字，那么就不会有么问题了。
大多数人搞不清楚轴承的型号都是因为轴承型号前面和后面的那些英文字母。
这些英文字母就是轴承型号的前置代号，和后置代号。
轴承型号一般由前置代号，基本代号和后置代号组成。
下面我分别展开说一下。
轴承的前置代号：L-可分离轴承的可分离的外圈；R-不带可分离内圈或外圈的；K-滚子和保持架组件；WS-推力圆柱滚子轴承轴圈；GS-推力圆柱滚子轴承座圈；LR-带可分离的内圈或外圈于滚动体组件轴承。
轴承的后置代号：AC-公称接触角a=25°的角接触球轴承；B-①公称接触角a=40°的角接触球轴承②接触角加大的圆锥滚子轴承；C-①公称接触角a=15°的角接触球轴承②调心滚子轴承设计改变；E-加强形内圈无挡边圆柱滚子轴承；ZW-双列滚针保持架组件；K-圆锥孔轴承，锥度1：12；K30--圆锥孔轴承，锥度1：30；-2K-双锥孔轴承，锥度1:12；-RS-轴承一面带密封圈（接触式）；-RZ-轴承一面带密封圈（非接触式）；-Z-轴承一面带防尘盖；Q-请同时提保持架；M-黄铜尸体保持架；L-轻合金尸体保持架；T-酚醛层压布管实体保持架；J-铜板冲压保持架；W-焊接保持架；/P5-精度等级为5级；/C1-游隙符合1组标准；/C9-轴承游隙为非标准；/DB-背背靠背成对安装轴承；/DF-面对面成对安装轴承…
轴承型号后面的字母是什么意思?我就先简单的说到这里吧！。
轴承后缀及含义
低/高温油脂，例如摄氏-40至+140度
三个字母的油脂代码后面的数字表示注入量同标准量的不同： 1、2和3表示小于标准量，4-9表示大于标准量。
例如：
GEA
耐极压油脂，标准注入量
GLB2
低温油脂，注入量15-25%
GA
任意配对的单列角接触球轴承 两个背对背或面对面配对的轴承带有较轻预载荷
Axx(x)
A与两位或三位数字结合，表示无法以通用后缀表示的标准设计的变异。
B
1.
外形尺寸相同，内部设计有所偏离或修改。
作为一个规则，字母的含义与特定的轴承系列相关联。
例如：
7210 B
40度接触角的单列角
接触球轴承
32210 B
大接触角的圆锥滚子轴承
例如：
单列角接触球轴承，带40° 接触角和最佳化内部设计
EC
单列圆柱滚子轴承，带最佳化内部设计和修改的滚子端/法兰触点
ECA
CA设计的球面滚子轴承，但带增强的滚动体排列
ECAC
CAC设计的球面滚子轴承，但带增强的滚动体排列
Exx(x)
E同两位数或三位数结合，表示不能用一般适用的后缀表示的标准设计的改型。
2CS
轴承两侧是用钢骨架的丁腈橡胶（NBR）接触密封件
2CS2
轴承两侧是用钢骨架的氟橡胶（FKM）接触密封件
2CS5
轴承两侧是用钢骨架的氢化丁腈橡胶（HNBR）接触密封件
C1
轴承内部游隙小于C2
C2
轴承内部游隙小于普通组
C3
轴承内部游隙大于普通组
C4
轴承内部游隙大于C3
各类轴承后缀字母含义
各类轴承后缀字母含义ACD——接触角为25度。
B——接触角为40度。
CC——接触角为12度。
CD——接触角为15度。
双列角接触球轴承A——外径小于等于90毫米轴承的标准设计。
E——轴承一侧有装球口，可装较多钢球，调心滚子轴承CAC，ECAC，CA，ECA——这些设计用于大尺寸的轴承，滚子呈对称型。
CC，C，EC——这类轴承滚子呈对称型，内圈无挡边。
E——E型轴承外圈带有油槽及三个油孔，则后置代号中须加W，以示区别。
圆柱滚子轴承B——轴承采用表面经处理的滚子（满装滚子轴承）。
B4——轴承套圈表面及滚子表面均经处理（满装滚子轴承）。
EC——轴承内部几何形状经改进，有较高的承载能力，挡边和滚子端面具有良好的接触和润滑条件，能承受较高的轴向载荷。
外部设计CA，CB，CC——通用配对型单列角接触球轴承-2F——外球面球轴承两侧带甩尘挡圈。
-2FF——外球面球轴承两侧带组合甩尘挡圈。
G——通用配对单列角接触球轴承。
GA——面对面，背靠背排列时，轴承内有较轻的预载荷。
GB——面对面，背靠背排列时，轴承内有中等预载荷。
GC——面对面，背靠背排列时，轴承内有较重的预载荷。
K——圆锥孔，锥度1：12。
K30——圆锥孔，锥度1：30。
-LS——轴承一面具有接触式密封，内圈无密封凹槽。
-2LS——轴承两面具有LS密封。
N——轴承外圈上有止动槽。
NR——轴承外圈上有止动槽并有止动环。
N2——外圈倒角上有两个直径方向上相对的槽口。
PP——轴承（支承滚轮轴承，凸轮随动轴承）两面具有接触式密封。
RS——轴承（滚针轴承）一面具有合成橡胶或聚氨基甲酸酯接触式密封。
-RS1——轴承一面具有衬钢板合成橡胶接触式密封。
-2RS1——轴承两面具有RS1密封。
-2RS——轴承（滚针轴承）两面具有RS密封。
-RZ——轴承一面具有衬钢板合成橡胶的低摩擦密封。
-2RZ——轴承两面具有RZ密封。
X——1.基本尺寸经修正以符合ISO标准；2.柱形滚动面Z——轴承一面具有防尘盖（非摩擦密封）。
各国轴承后缀字母
各国轴承后缀字母INA 补充代号中的后置代号是用来说明轴承的某些特殊结构，置于轴承代号之后。
1. 在尺寸表中所使用的补充代号的说明，这些补充代号适用于现行标准中的轴承，并为轴承代号的一部分（见尺寸表），它们不能用于其他轴承。
A ，B ，C ，E- 这些符号没有明确的意义，根据需要，用来表示某些设计特征。
D- 剖分式滚针和保持架组件P- 轴承一面带密封环PP- 轴承两面带密封环RS- 轴承一面带密封圈2RS- 轴承两面带密封圈TN- 塑料保持架V- 密封式轴承X- 为符合国际标准规定而变更外形尺寸的轴承和附件，此补充代号仅在过渡时期内使用。
当一般结构为具有球形滚面时，X 还表示为具有圆柱形滚面的支承滚轮和曲线滚轮。
Z- 轴承的一面带防尘盖2Z- 轴承的两面带防尘盖ZW- 滚针和保持架组件，双列2. 具有特殊公差和精度轴承的补充代号下列代号仅适用于尺寸表中所列出的一些型号的轴承。
P- 表示一般尺寸公差和几何精度要求的轴承（不需要任何补充代号）。
P6- 尺寸公差和几何精度要求较高的轴承P5- 尺寸公差和几何精度要求高的轴承P4- 尺寸公差和几何精度要求极高的轴承C2- 原始径向游隙小于C0C0- 正常的原始径向游隙（不需要补充代号）C3- 原始径向游隙大于C0C4- 原始径向游隙大于C3 ，对于较高的尺寸精度和几何精度而且原始径向游隙不同于正常游隙的轴承，此补充代号可以组合使用。
H+ …+ …- 内接圆直径公差范围变窄的无内圈轴承，不包括冲压外圈滚针轴承。
G- 滚针的质量等级。
SORT- 在滚针和保持架组件中滚针的直径分类，公差极限以微米计。
GP- 经噪音试验的轴承。
2S ，3S ，S- 此补充代号用于两个或多个轴承，并排安装，负荷均匀分布，前面的数字表示同一系列同一尺寸经选配的轴承数量。
经选配分类的轴承或零件是不能互换的。
3. 具有特殊结构轴承的补充代号（1 ）特殊轴承和零件BIR- 球面形内圈滚道BR- 轴承表面经氧化处理AS.- 外圈有润滑孔，附加的数字为润滑孔的数目ASR.- 在外圈上有润滑孔和沟槽EGS- 内圈滚道由车削加工出来，无螺旋形磨削痕迹FPM- 由氟化橡胶制成的G 系列密封环GS- 由铸钢制造的立式轴承座IS.- 在内圈上有润滑孔ISR.- 在内圈上有润滑孔和油槽PB- SG 系列立式轴承中粗钻的连接孔SK- 带内六角孔的曲线滚轮RGS- 内圈滚道预留加工余量（2 ）具有特殊脂润滑的轴承SM 01- 使用符合DIN51825 标准的KP2K 滚动轴承润滑脂进行润滑，温度范围为-30 ℃~+120 ℃SM 02- 使用符合DIN51825 标准的K3N 滚动轴承润滑脂进行润滑，温度范围为-30 ℃~+140 ℃SM 11- 使用符合DIN51825 标准的KTC2E 低温润滑脂进行润滑，温度范围为-50 ℃~+80 ℃SM 27- 使用符合DIN51825 标准的KH2R 高温润滑脂进行润滑，温度范围-30 ℃~+175 ℃FAG 后置代号(1) 内部结构A ，B ，C ，D ，E 内部结构变化例1 ：角接触球轴承7205C ，7205E ，7205B ，C-15 度接触角，E-25 度接触角，B-40 度接触角。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
看型号后缀英文字母是什么，如：DU--代表单侧密封
其他回应5：ZZ:铁防尘盖(同2Z)
VV:非接触橡胶密封圈(同2RZ)
DDU:接触橡胶密封圈(同2RS)
C3/C4:游隙
M:铜保持架
P5:精度
KS:代表昆山产(NSK国内工场)
2.调心球轴承
K:带有圆锥孔(锥度1:12)
3.调心滚子轴承
EA/C/CD:为钢保持架
CA/CAM:铜保持架
E4:外圈上带油槽(外径侧)带油孔
S11:使用温度200度以下
K/K30:带有圆锥孔(锥度为1:12/1:30)
4.圆锥滚子轴承
C:中锥度
D:大锥度
5.圆柱滚子轴承
ET:尼龙保持架
M:铜保持架
W:钢保持架
C3:游隙
E:加强型
TP:外圈引导PPS树脂保持架,极限温度240度TB:滚子引导PPS树脂保持架
MR:骨碌体引导铜合金保持架,极限温度300度KR:锥度为1/12的圆锥内孔
E44:外圈带标准油槽,油孔
CC1:圆柱内孔用标准游隙
CC0:圆锥内孔用标准游隙
CCG:特殊径向游隙
P4/P5:精度
6.角接触球轴承
A/A5/C:角度30/25/15度
TYN:聚酰胺树脂保持架
SU/DU:全能组合单列/2列
DB/DF/DT:组合背对背/面临面/并列
DBD/DFD/DTD:3列组合
DBB/DFF/DTT:4列组合
EL/L/M/H:预紧微/轻/中/重
P4/P5:精度
7.滚珠丝杠支撑用轴承
TAC:接触角60度
SU/DU:全能组合单列/2列
DB/DF/DT:组合背对背/面临面/并列
DBD/DFD/DTD:3列组合
DBB/DFF/DTT:4列组合
C10/C9:标准预紧/轻预紧
PN7A/PN7B:标准精度/特殊管理精度(SU组合专用) 8.推力角接触球轴承
TYN:聚酰胺树脂保持架
DB:背对背组合
EL/L:微/轻预紧
P4A:外径尺寸差特殊,其它为P4级。
