托利多型S型拉压力传感器测力传感器称重传感器
S型拉力传感器的工作原理
S型拉力传感器是传感器中较常见的一种，主要用于测固体间的压力和拉力，通常称之为拉压力传感器，因其外观像S形状，因此得名。
该传感器采用合金钢材质，胶密封防护处理，安装容易，使用方便，适用于配料秤，吊秤，机改秤等电子测力称重系统。
它的工作原理是：在外力作用下，弹性体(弹性元件、敏感梁)会发生弹性变形，使其表面粘贴的电阻应变计(转换元件)也会随着变形而变形。
应变仪它的电阻将变得更大或更小，然后通过相应的测量电路将这种电阻变化转换成电信号(电压或电流)，从而完成将外力转换成电信号的过程。
这种形式的拉力传感器的安装形式为固定式底座传感器的安装形式，安装时将传感器放置在无线吊钩秤三颗固定档柱内。
因此要求使用在温度变化范围不大的场合，其优点是能提高秤体的稳定性，而且安装调试方便。
需要购买的人员可根据自己的实际需求咨询郑州沐宸自动化科技有限公司
进行详细的了解。
公司在力传感器领域有着不断的追求，主要有测力传感器、微
型拉压力传感器、拉杆力传感器、S型拉压力传感器、环形传感器、柱式传感器、等，能满足不同用户的需求。
托利多IL-1000称重传感器
托利多IL-1000称重传感器
广州兰瑟电子科技有限公司传感事业部培训资料
Mettler Toledo/托利多IL-1000称重传感器产品描述：IL-150钢质弯曲梁传感器，容量150KG,2.5M电缆
IL-250钢质弯曲梁传感器，容量250KG,2.5M电缆
IL-500钢质弯曲梁传感器，容量500KG,2.5M电缆
IL-1000钢质弯曲梁传感器，容量1000KG,2.5M电缆IL-2000钢质弯曲梁传感器，容量2000KG,2.5M电缆托利多IL-1000称重传感器产品技术指标：
安全过载150%R.C；极限过载300%R.C；防护等IP67；额定容量150，
250，500，1000，2000kg，灵敏度2±0.002mV/V，不重复性≤0.01%R.O.滞后≤±0.02%R.O.非线性≤±0.02%R.O.蠕变(30分)≤±0.02%R.O.零点输出≤±1%R.O.温度补偿范围-10～+40℃；工作温度范围-20～+65℃；灵敏度温度系数≤±0.002%Load/℃；零点温度系数%R.O./℃≤±0.002；输入阻抗387±4Ω；输出阻抗350±1Ω；绝缘电阻M Ω≥5000(直流50V)；建议激励电压(DC/AC)5～15V；最大激励电压(DC/AC)20V；最大台面尺寸800×800(IL-2000：1000×1000)mm。

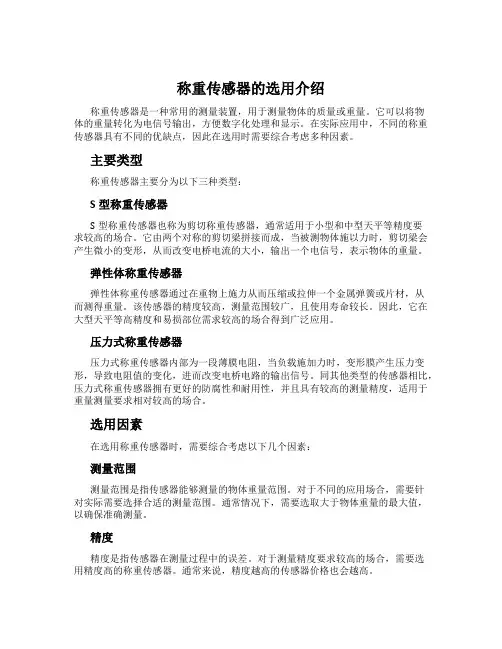

称重传感器的选用介绍
称重传感器的选用介绍称重传感器是一种常用的测量装置，用于测量物体的质量或重量。
它可以将物体的重量转化为电信号输出，方便数字化处理和显示。
在实际应用中，不同的称重传感器具有不同的优缺点，因此在选用时需要综合考虑多种因素。
主要类型称重传感器主要分为以下三种类型：S型称重传感器S型称重传感器也称为剪切称重传感器，通常适用于小型和中型天平等精度要求较高的场合。
它由两个对称的剪切梁拼接而成，当被测物体施以力时，剪切梁会产生微小的变形，从而改变电桥电流的大小，输出一个电信号，表示物体的重量。
弹性体称重传感器弹性体称重传感器通过在重物上施力从而压缩或拉伸一个金属弹簧或片材，从而测得重量。
该传感器的精度较高，测量范围较广，且使用寿命较长。
因此，它在大型天平等高精度和易损部位需求较高的场合得到广泛应用。
压力式称重传感器压力式称重传感器内部为一段薄膜电阻，当负载施加力时，变形膜产生压力变形，导致电阻值的变化，进而改变电桥电路的输出信号。
同其他类型的传感器相比，压力式称重传感器拥有更好的防腐性和耐用性，并且具有较高的测量精度，适用于重量测量要求相对较高的场合。
选用因素在选用称重传感器时，需要综合考虑以下几个因素：测量范围测量范围是指传感器能够测量的物体重量范围。
对于不同的应用场合，需要针对实际需要选择合适的测量范围。
通常情况下，需要选取大于物体重量的最大值，以确保准确测量。
精度精度是指传感器在测量过程中的误差。
对于测量精度要求较高的场合，需要选用精度高的称重传感器。
通常来说，精度越高的传感器价格也会越高。
响应速度传感器的响应速度是指传感器能在多长时间内对物体的重量进行反馈响应。
响应速度较快的传感器可提高工作效率。
工作环境选择传感器时还需要考虑到工作环境的因素。
比如一些场合可能存在较高的温度、湿度等环境因素，需要选择适应这些条件的传感器。
成本传感器的成本是选用因素之一，不同种类和品牌的传感器价格会有所不同。
需要根据自身需求和预算选择合适的传感器。
托利多平台秤介绍
PF/ＰH系列防腐平台秤_配置
标准配置
选购件
全不锈钢秤台（304) 4只SBH型不锈钢焊接密封剪切
不锈钢引坡
不锈钢仪表立柱 地中衡专用框架
梁式传感器
1只AJB-015接线盒 信号电缆５米 不锈钢外壳防尘式Panther仪表
（碳钢结构）
（PTHN-1000）
PB系列防爆平台秤
PK系列平台秤---结构特点
可配仪表立柱 （仪表支架）
PK系列平台秤_结构
放大
台面
卸荷柱 限位柱
框架 定位座
秤体用冷折弯槽钢与面板拼焊 台面
传感器
传力摇摆柱
称量1~5t，台面≤2mx2m的用花纹钢板 称量10t， 台面＞2mx2m的用平钢板
PW系列无框架平台秤
无框架，不能配引坡 全花纹板台面 搬动方便/易于维护和清理 准确度：III 级 量程：1/2/3t 规格：1X1～1.5X1.5m
平台秤应用_PK 化肥厂-称量液氨/丙氨
平台秤应用_PK 化工厂-气体/液体放灌
平台秤应用_PK
造纸厂-纸浆称重
平台秤应用_PK
制药公司-称量中心称重
平台秤应用_PK
粮站/粮库进出货物计量
平台秤应用_PK
铁路行李房-收货
平台秤应用_PK
火车站出站口-检查行李超重
平台秤应用_PK 精细化工/制药原料厂-料罐称重
PG系列缓冲秤_配置
标准配置
秤台:
上秤体+下秤体+框架+缓冲弹簧
传感器：4只SB型 接线盒：AJB---015 仪表： 金鸟(Kingbird-1000) 信号电缆：5m
梅特勒_托利多MTB称重传感器参考资料
梅特勒_托利多MTB称重传感器参考资料梅特勒托利多称重传感器尺寸图瑞士METTLER TOLEDO梅特勒托利多称重传感器类型TSC/TSB拉式S型称重传感器产品型号产品描述TSC-50 钢质拉式传感器，容量50KG,5M电缆TSC-100 钢质拉式传感器，容量100KG,5M电缆TSC-200 钢质拉式传感器，容量200KG,5M电缆TSC-300 钢质拉式传感器，容量300KG,5M电缆TSC-500 钢质拉式传感器，容量500KG,5M电缆TSC-1000 钢质拉式传感器，容量1000KG,5M电缆TSB-2000 钢质拉式传感器，容量2000KG,5M电缆TSB-2000 钢质拉式传感器，容量2000KG,12M电缆TSB-3000 钢质拉式传感器，容量3000KG,5M电缆TSB-3000 钢质拉式传感器，容量3000KG,12M电缆TSB-5000 钢质拉式传感器，容量5000KG,5M电缆TSB-5000 钢质拉式传感器，容量5000KG,12M电缆拉式称重传感器连接件产品型号产品描述TP-100～300 配100～300KG TSC,拉杆式TP-500～1000 配500～1000KG TSC,拉杆式ZP-100～300 配100～300KG TSC,关节轴承式ZP-500～1000 配500～1000KG TSC,关节轴承式ZP-2000 配2000KG TSB,关节轴承式ZP-3000 配3000KG TSB,关节轴承式ZP-5000 配5000KG TSB,关节轴承式SB系列剪切梁传感器产品型号产品描述SB-0.3 剪切梁传感器，容量0.3T,盲孔，4M电缆SB-0.5t 剪切梁传感器，容量0.5T,盲孔，4M电缆SB-0.5t 剪切梁传感器，容量0.5T,盲孔，12M电缆SB-1t 剪切梁传感器，容量1T,盲孔，4M电缆SB-1t 剪切梁传感器，容量1T,盲孔，12M电缆SB-2t 剪切梁传感器，容量2T,盲孔，4M电缆SB-2t 剪切梁传感器，容量2T,盲孔，12M电缆SB-3t 剪切梁传感器，容量3T,盲孔，4M电缆SB-5t 剪切梁传感器，容量5T,盲孔孔，5M电缆SB-10t 剪切梁传感器，容量10T,盲孔孔，6M电缆SB-15t 剪切梁传感器，容量15T,盲孔孔，10M电缆SB-20t 剪切梁传感器，容量20T,盲孔孔，10M电缆SBT系列剪切梁传感器产品型号产品描述SBT-0.3t 剪切梁传感器，容量0.3T,通孔，4M电缆SBT-0.5t 剪切梁传感器，容量0.5T,通孔，4M电缆SBT-1t 剪切梁传感器，容量1T,通孔，4M电缆SBT-2t 剪切梁传感器，容量2T,通孔，4M电缆SBT-3t 剪切梁传感器，容量3T,通孔，4M电缆SBT-5t 剪切梁传感器，容量5T,通孔，5M电缆SBS系列剪切梁传感器产品型号产品描述SBS-0.3t 剪切梁传感器，容量0.3T,螺纹孔，4M电缆SBS-0.5t 剪切梁传感器，容量0.5T,螺纹孔，4M电缆SBS-1t 剪切梁传感器，容量1T,螺纹孔，4M电缆SBS-2t 剪切梁传感器，容量2T,螺纹孔，4M电缆SBS-3t 剪切梁传感器，容量3T,螺纹孔，4M电缆SBC系列紧密型剪切梁称重传感器及其连接件产品型号产品描述SBC-0.5t 紧密型剪切梁传感器，容量0.5T,3M电缆SBC-0.5t 紧密型剪切梁传感器，容量0.5T,6M电缆SBC-1t 紧密型剪切梁传感器，容量1T,3M电缆SBC-1t 紧密型剪切梁传感器，容量1T,6M电缆SBC-2t 紧密型剪切梁传感器，容量2T,3M电缆SBC-2t 紧密型剪切梁传感器，容量2T,6M电缆SBC-3t 紧密型剪切梁传感器，容量3T,3M电缆SBC-3t 紧密型剪切梁传感器，容量3T,6M电缆连接件SPC-0.5～3T 紧密型剪切梁称重传感器专用连接件SPC-5T 紧密型剪切梁称重传感器专用连接件SBH系列不锈钢焊接密封传感器产品型号产品描述SBH-0.25t 弯曲梁称重传感器，称重容量0.25T，5M电缆SBH-0.5t 弯曲梁称重传感器，称重容量0.5T，5M电缆SBH-1t 弯曲梁称重传感器，称重容量1T，5M电缆SBH-2t 弯曲梁称重传感器，称重容量2T，5M电缆SBH-3t 弯曲梁称重传感器，称重容量3T，5M电缆SBH-5 弯曲梁称重传感器，称重容量5T，5M电缆IL系列称重传感器产品型号产品描述IL-150KG 钢质弯曲梁传感器，容量150KG,2.5M电缆IL-250KG 钢质弯曲梁传感器，容量250KG,2.5M电缆IL-500KG 钢质弯曲梁传感器，容量500KG,2.5M电缆IL-1000KG 钢质弯曲梁传感器，容量1000KG,2.5M电缆IL-2000KG 钢质弯曲梁传感器，容量2000KG,2.5M电缆0745A/0743系列不锈钢焊接密封传感器产品型号产品描述0745A-0.22t 0745A称重传感器0.22T,2.2M电缆0745A-0.22t 0745A称重传感器0.22T,4.5M电缆0745A-0.22t 0745A称重传感器0.22T,9M电缆0745A-0.55t 0745A称重传感器0.55T,2.2M电缆0745A-0.55t 0745A称重传感器0.55T,4.5M电缆0745A-0.55t 0745A称重传感器0.55T,9M电缆0745A-1.1t 0745A称重传感器1.1T,2.2M电缆0745A-1.1t 0745A称重传感器1.1T,4.5M电缆0745A-1.1t 0745A称重传感器1.1T,9M电缆0745A-2.2t 0745A称重传感器2.2T,2.2M电缆0745A-2.2t 0745A称重传感器2.2T,4.5M电缆0745A-2.2t 0745A称重传感器2.2T,9M电缆0745A-4.4t 0745A称重传感器4.4T,4.5M电缆0745A-4.4t 0745A称重传感器4.4T,9M电缆0745A-4.4t 0745A称重传感器4.4T,18M电缆GD柱式称重传感器产品型号产品描述GD-15 柱式GD不锈钢称重传感器,容量15t，13M电缆GD-20 柱式GD不锈钢称重传感器,容量20t，13M电缆GD-30 柱式GD不锈钢称重传感器,容量30t，13M电缆GD-50 柱式GD不锈钢称重传感器,容量50t，13M电缆GD-100 柱式GD不锈钢称重传感器,容量100t，13M电缆GD柱式防爆传感器产品型号产品描述GD-15x 柱式GD不锈钢称重传感器,容量15t，13M电缆GD-20x 柱式GD不锈钢称重传感器,容量20t，13M电缆GD-30x 柱式GD不锈钢称重传感器,容量30t，13M电缆GD-50x 柱式GD不锈钢称重传感器,容量50t，13M电缆GD-100x 柱式GD不锈钢称重传感器,容量100t，13M电缆电流型模拟量输出传感器产品型号产品描述GD-15-AOC GD电流型模拟量输出传感器，容量15T,13M电缆GD-20-AOC GD电流型模拟量输出传感器，容量20T,13M电缆GD-30-AOC GD电流型模拟量输出传感器，容量30T,13M电缆GD-50-AOC GD电流型模拟量输出传感器，容量50T,13M电缆GD-100-AOC GD电流型模拟量输出传感器，容量100T,13M电缆GD-200-AOC GD电流型模拟量输出传感器，容量200T,20M电缆GD-250-AOC GD电流型模拟量输出传感器，容量250T,20M电缆GD-300-AOC GD电流型模拟量输出传感器，容量300T,30M电缆GD-400-AOC GD电流型模拟量输出传感器，容量400T,30M电缆GD-500-AOC GD电流型模拟量输出传感器，容量500T,30M电缆PGD-2-AOC GD电流型模拟量输出传感器，容量2T,13M电缆PGD-5-AOC GD电流型模拟量输出传感器，容量5T,13M电缆PGD-10-AOC GD电流型模拟量输出传感器，容量10T,13M电缆PGD-20-AOC GD电流型模拟量输出传感器，容量20T,13M电缆PGD-30-AOC GD电流型模拟量输出传感器，容量30T,13M电缆PGD-50-AOC GD电流型模拟量输出传感器，容量50T,13M电缆选配件（用于隔离电源及信号）3042隔离安全栅3042隔离安全栅屏蔽电缆瑞士METTLER TOLEDO梅特勒托利多称重模块类型FW/CW系列称重模块产品型号产品描述FW-0.3t 固定式静载模块,容量0.3t,4M电缆FW-0.3t 半浮动式静载模块,容量0.3t,4M电缆FW-0.3t 全浮动式静载模块,容量0.3t,4M电缆FW-0.5t 固定式载模块,容量0.5t,4M电缆FW-0.5t 半浮动式静载模块,容量0.5t,4M电缆FW-0.5t 全浮动式静载模块,容量0.5t,4M电缆FW-1t 固定式静载模块,容量1t,4M电缆FW-1t 固定式静载模块,容量1t,12M电缆FW-1t 半浮动式静载模块,容量1t,4M电缆FW-1t 半浮动式静载模块,容量1t,12M电缆FW-1t 全浮动式静载模块,容量1t,4M电缆FW-1t 全浮动式静载模块,容量1t,12M电缆FW-2t 固定式静载模块,容量2t,4M电缆FW-2t 固定式静载模块,容量2t,12M电缆FW-2t 半浮动式静载模块,容量2t,4M电缆FW-2t 半浮动式静载模块,容量2t,12M电缆FW-2t 全浮动式静载模块,容量2t,4M电缆FW-2t 全浮动式静载模块,容量2t,12M电缆FW-3t 固定式静载模块,容量3t,4M电缆FW-3t 半浮动式静载模块,容量3t,4M电缆FW-3t 全浮动式静载模块,容量3t,4M电缆FW-5t 固定式静载模块,容量5t,5M电缆FW-5t 半浮动式静载模块,容量5t,5M电缆FW-5t 全浮动式静载模块,容量5t,5M电缆FW-10t 固定式静载模块,容量10t,6M电缆FW-10t 半浮动式静载模块,容量10t,6M电缆FW-10t 全浮动式静载模块,容量10t,6M电缆FW-15t 固定式静载模块,容量15t,10M电缆FW-15t 半浮动式静载模块,容量15t,10M电缆FW-15t 全浮动式静载模块,容量15t,10M电缆FW-20t 固定式静载模块,容量20t,10M电缆FW-20t 半浮动式静载模块,容量20t,10M电缆FW-20t 全浮动式静载模块,容量20t,10M电缆CW-0.3t 动载模块,容量0.3t,4M电缆CW-0.5t 动载模块,容量0.5t,4M电缆CW-1t 动载模块,容量1t,4M电缆CW-2t 动载模块,容量2t,4M电缆CW-3t 动载模块,容量3t,4M电缆CW-5t 动载模块,容量5t,5M电缆CW-10t 动载模块,容量10t,6M电缆CW-15t 动载模块,容量15t,10M电缆CW-20t 动载模块,容量20t,10M电缆FWC/CWC系列称重模块产品型号产品描述FWC-0.22x 防爆固定式不锈钢静载模块,容量0.22t,4.5M电缆FWC-0.22x 防爆浮动式不锈钢静载模块,容量0.22t,4.5M电缆FWC-0.22x 防爆半防爆浮动式不锈钢静载模块,容量0.22t,4.5M电缆FWC-0.55x 防爆固定式不锈钢静载模块,容量0.55t,4.5M电缆FWC-0.55x 防爆浮动式不锈钢静载模块,容量0.55t,4.5M电缆FWC-0.55x 防爆半防爆浮动式不锈钢静载模块,容量0.55t,4.5M电缆FWC-1.1x 防爆固定式不锈钢静载模块,容量1.1t,4.5M电缆FWC-1.1x 防爆浮动式不锈钢静载模块,容量1.1t,4.5M电缆FWC-1.1x 防爆半防爆浮动式不锈钢静载模块,容量1.1t,4.5M电缆FWC-2.2x 防爆固定式不锈钢静载模块,容量2.2t,4.5M电缆FWC-2.2x 防爆浮动式不锈钢静载模块,容量2.2t,4.5M电缆FWC-2.2x 防爆半防爆浮动式不锈钢静载模块,容量2.2t,4.5M电缆FWC-4.4x 防爆固定式不锈钢静载模块,容量4.4t,4.5M电缆FWC-4.4x 防爆浮动式不锈钢静载模块,容量4.4t,4.5M电缆FWC-4.4x 防爆半防爆浮动式不锈钢静载模块,容量4.4t,4.5M电缆FWC-9x 防爆固定式不锈钢静载模块,容量9t,9M电缆FWC-9x 防爆浮动式不锈钢静载模块,容量9t,9M电缆FWC-9x 防爆半防爆浮动式不锈钢静载模块,容量9t,9M电缆FWC-13.6x 防爆固定式不锈钢静载模块,容量13.6t,9M电缆FWC-13.6x 防爆浮动式不锈钢静载模块,容量13.6t,9M电缆FWC-13.6x 防爆半防爆浮动式不锈钢静载模块,容量13.6t,9M电缆FWC-20x 防爆固定式不锈钢静载模块,容量20t,9M电缆FWC-20x 防爆浮动式不锈钢静载模块,容量20t,9M电缆FWC-20x 防爆半防爆浮动式不锈钢静载模块,容量20t,9M电缆CWC-0.22x 不锈钢动载模块,容量0.22t,4.5M电缆CWC-0.55x 不锈钢动载模块,容量0.55t,4.5M电缆CWC-1.1x 不锈钢动载模块,容量1.1t,4.5M电缆CWC-2.2x 不锈钢动载模块,容量2.2t,4.5M电缆CWC-4.4x 不锈钢动载模块,容量4.4t,4.5M电缆CWC-9x 不锈钢动载模块,容量9t,9M电缆CWC-13.6x 不锈钢动载模块,容量13.6t,9M电缆CWC-20x 不锈钢动载模块,容量20t,9M电缆GW/UW/PGW/GWA/PGWA-X模块产品型号产品描述GW-15x 防爆GW不锈钢称重模块,容量15t,,13M电缆GW-20x 防爆GW不锈钢称重模块,容量20t,,13M电缆GW-30x 防爆GW不锈钢称重模块,容量30t,,13M电缆GW-50x 防爆GW不锈钢称重模块,容量50t,,13M电缆GW-100x 防爆GW不锈钢称重模块,容量100t,,13M电缆GW-200x 防爆GW不锈钢称重模块,容量200t,,20M电缆GW-250x 防爆GW不锈钢称重模块,容量250t,,20M电缆GW-300x 防爆GW不锈钢称重模块,容量300t,,30M电缆GW-400x 防爆GW不锈钢称重模块,容量400t,,30M电缆GW-500x 防爆GW不锈钢称重模块,容量500t,,30M电缆GWA-15x 防爆GWA称重模块,容量15t,,13M电缆GWA-20x 防爆GWA称重模块,容量20t,,13M电缆GWA-30x 防爆GWA称重模块,容量30t,,13M电缆GWA-50x 防爆GWA称重模块,容量50t,,13M电缆GWA-100x 防爆GWA称重模块,容量100t,,13M电缆GWA-200x 防爆GWA称重模块,容量200t,,20M电缆GWA-250x 防爆GWA称重模块,容量250t,,20M电缆GWA-300x 防爆GWA称重模块,容量300t,,30M电缆GWA-400x 防爆GWA称重模块,容量400t,,30M电缆GWA-500x 防爆GWA称重模块,容量500t,,30M电缆产品型号产品描述UW-5x 防爆UW不锈钢称重模块,容量5kg,,3M电缆UW-10x 防爆UW不锈钢称重模块,容量10kg,,3M电缆UW-20x 防爆UW不锈钢称重模块,容量20kg,,3M电缆UW-50x 防爆UW不锈钢称重模块,容量50kg,,3M电缆UW-75x 防爆UW不锈钢称重模块,容量75kg,,3M电缆UW-100x 防爆UW不锈钢称重模块,容量100kg,,3M电缆UW-200x 防爆UW不锈钢称重模块,容量200kg,,3M电缆UW-300x 防爆UW不锈钢称重模块,容量300kg,,3M电缆UW-500x 防爆UW不锈钢称重模块,容量500kg,,3M电缆瑞士METTLER TOLEDO梅特勒托利多仪表类型料罐/料仓/定量打包秤专用仪表IND331/IND131系列称重仪表称重终端面板式IND331 33P100000000000 IND331 33P10000B000000 IND331 33P100000D00000 IND331 33P100000B00000 IND331 33P100000A00000 IND331 33P100000P00000 称重终端防尘式IND331 33H100000000J00 IND331 33H100000D00J00 IND331 33H100000B00J00 IND331 33H100000A00J00 IND331 33H100000P00J00称重终端导轨式IND131 13D100000000000 IND131 13D100000D00000 IND131 13D100000B00000 IND131 13D100000P00000 IND131 13D100000K00000IND131接线盒式IND131 13B100000000000 IND131 13B10000B000000 IND131 13B100000D00000 IND131 13B100000B00000 IND131 13B100000A00000 IND131 13B100000P00000 IND131 13D100000K00000IND245系列称重仪表称重终端普通型IND245 245G13000010J00 IND245 245G14000010J00 IND245 245G13001010J00 IND245 245G14001010J00 IND245 245G13002010J00 IND245 245G13003010J00 IND245 245G13004010J00 IND245 245G13010010J00 IND245 245G13011010J00 IND245 245G10001130J00 IND245 245G10002130J00 IND245 245G10011130J00 IND245 245G10012130J00称重终端防尘型IND245 245H13000010J00 IND245 245H14000010J00 IND245 245H13001010J00 IND245 245H14001010J00 IND245 245H13002010J00 IND245 245H13003010J00 IND245 245H13004010J00 IND245 245H13010010J00 IND245 245H13011010J00XK3123 IND320专用仪表产品型号产品描述IND320 32E100000000023，基本型,防护等级IP65IND320 32E10000B000023，配料型，防护等级IP65IND320 32E10000B001023，减量法，防护等级IP65IND320 32E10000A000023，模拟量型，防护等级IP65 IND320 32E10001B000023，配料型，防护等级IP65IND320 32E100000C00023，基本型，canopen接口，IP65 IND320 32E10000BC00023，配料型，canopen接口，IP65 应用领域IND320系列称重仪表广泛应用于：土建筑和建筑路面机械称重仪表技术参数瑞士METTLER TOLEDO梅特勒托利多接线盒类型接线盒AJB模拟类AJB-005 五孔模拟接线盒(不锈钢外壳)AJB-007 七孔模拟接线盒(不锈钢外壳)AJB-003 三孔模拟接线盒(不锈钢外壳)AJB-015接线盒DJB数字类DJB-004 四孔模拟接线盒(不锈钢外壳)DJB-005 五孔模拟接线盒(不锈钢外壳)DJB-006 六孔模拟接线盒(不锈钢外壳)DJB-007 七孔模拟接线盒(不锈钢外壳)接线盒AJB-X防爆类AJB-005X 防爆五孔模拟接线盒(不锈钢外壳)AJB-007X 防爆七孔模拟接线盒(不锈钢外壳)AJB-003X 防爆三孔模拟接线盒(不锈钢外壳)DJB-005X 防爆五孔模拟接线盒(不锈钢外壳)DJB-007X 防爆七孔模拟接线盒(不锈钢外壳)AJB-005N 五孔模拟接线盒(配新结构)AJB-007N 七孔模拟接线盒(配新结构)AJB-006N 六孔模拟接线盒(配新结构)AJB-003N 三孔模拟接线盒(配新结构)接线盒DJB-N数字类DJB-005N 五孔模拟接线盒(配新结构)DJB-007N 七孔模拟接线盒(配新结构)DJB-006N 六孔模拟接线盒(配新结构)DJB-004N 四孔模拟接线盒(配新结构)接线盒DJB-C数字类DJB-004C 四孔数字接线盒(GDD.用于标准汽车衡) DJB-005C 五孔数字接线盒(GDD.用于标准汽车衡) DJB-006C 六孔数字接线盒(GDD.用于标准汽车衡) DJB-007C 七孔数字接线盒(GDD.用于标准汽车衡)接线盒DJB-CN数字类DJB-004CN 四孔数字接线盒(GDD.用于新结构汽车衡) DJB-005CN 五孔数字接线盒(GDD.用于新结构汽车衡) DJB-006CN 六孔数字接线盒(GDD.用于新结构汽车衡)。
梅特勒-托利多 电子汽车衡介绍
1998
2000
2002
2004 年份
电子汽车衡市场概况
MTCN 销售额(百万)
销售额
160 140 120 100
80 60 40 20
0 1996 1997 1998 1999 2000 2001 2002 2003 2004
年份
电子汽车衡分类
(1) 按称量方式分： 静态称量 动态称量
汽车衡
电子汽车衡的应用
石化行业定量灌装液化气量称量
数字式电子汽车衡
数字式传感器：DigiTOL Powercell
全密封接头 激光焊接
自动复位结构 专用PCB板
内充氦气
防腐的不锈 钢外壳
外六角支撑
TM
新一代：MTX 数字式传感器
高强度不锈钢 连接件 氮化铬耐磨层
独特的橄榄球外形
防腐304 电抛光不锈钢外壳 防尘保护套
PP
a b
1.2m
仪表选用(汽车衡功能)
电子汽车衡结构设计
秤台设计
刚度
强度
e
支撑结构
PP
a b
1.2m
电子汽车衡结构设计
钢结构焊接秤台
大梁式钢结构平台 箱形钢结构平台
钢板组合式钢结构平台 热轧型钢式钢结构平台---槽钢，工字钢，角钢 冷弯型钢式钢结构平台---------U 形钢
电子汽车衡结构设计
数字式传感器
(DigiTOL Power Cell/MTX)
称重仪表
称重仪表
8142Pro系列 Jaguar
T800
Jaguar
模拟式传感器
(SB/ZY/GD型)
称重仪表
Jaguar-B
汽车衡产品编号规则
称重传感器
梅特勒·托利多的称重传感器。
我公司以下两种形式的传感器：1、拉式传感器（见下图）拉式传感器的６芯屏蔽线，每根线用不同的颜色区分，功能定义如下：激励＋（EXC＋）：绿色信号＋（SIG＋）：白色电源反馈＋（SEN＋）：黄色激励－（EXC－）：黑色信号－（SIG－）：红色电源反馈－（SEN－）：蓝色屏蔽线：黄色（较另外6根线稍粗一些）注：当供电电源离传感器较远（＞100M）时，线路损耗会使传感器激励电压低于供电电源电压，此时应将电源反馈＋（黄色）、电源反馈－（蓝色）联接到仪表的电源反馈接线端子。
2、剪切梁式传感器（压式传感器）见下图：拉式传感器的４芯屏蔽线，每根线用不同的颜色区分，功能定义如下：激励＋（EXC＋）：绿色信号＋（SIG＋）：白色激励－（EXC－）：黑色信号－（SIG－）：红色屏蔽线：黄色(较另外４根线稍粗一些)秤重传感器的性能参数如下表所示：我公司产品中为传感器提供的激励电源均为直流（DC）10V，则输出的信号为直流电压信号为：DC０—２０ｍＶ。
当传感器不受任何外力作用时，输出信号对应ＤＣ０ｍＶ；当传感器承受额定量程的重量时，输出信号对应为２０ｍＶ。
在实际使用时，因为有秤斗自重的作用力，传感器的输出信号大于０ｍＶ，输出电压值根据电子秤的传感器额定量程及秤斗自重而有所不同。
下面以ＴＳＣ－１００传感器为例，说明传感器输出电压值与承受重量的关系（激励电压为ＤＣ１０Ｖ）１、如果秤斗自重为：２０Ｋg，则空秤时的输出电压为：２０㎏÷１００㎏×２０ｍＶ＝４ｍＶ２、在秤斗上加上５０㎏标准砝码，则输出电压为：（２０＋５０）㎏／１００㎏×２０ｍＶ＝１４ｍＶ三点传感器式电子秤的电气连接方式为并联连接。
实物连接是通过传感器连接盒将三个秤重传感器并联连接为一传感系统。
如图：图中“A”点可连接至：CB920配料仪表、T600配料仪表、重量变送器。
CB920配料仪与T600配料仪均与自动化工业配料仪表，集配方管理、电子秤标定、配料参数设定，参数自动修正、通讯端口与一体。
梅特勒托利多称重传感器
梅特勒托利多称重传感器简介梅特勒托利多（Mettler Toledo）是一家专门从事测量和分析仪器的瑞士公司，是全球称量技术的领导者之一。
梅特勒托利多生产的称重传感器，以其精确、可靠的性能而被全球各行各业广泛应用。
原理梅特勒托利多的称重传感器可分为两类：电子称重传感器和机械式称重传感器。
电子称重传感器电子称重传感器采用应变片或压电陶瓷作为传感元件，通过电子电路转化为输出信号。
这种传感器通常具有较高的灵敏度和可靠性，能够在工业生产过程中实现高精度的重量测量。
机械式称重传感器机械式称重传感器采用弹性体或权重坠子作为传感元件，通过机械结构转化为输出信号。
这种传感器通常具有较高的机械稳定性和耐用性，但精度较低，只适合进行粗略的重量测量。
应用领域梅特勒托利多的称重传感器广泛应用于工业生产、实验室、医疗和交通等领域。
工业生产梅特勒托利多的称重传感器可以用于各种重量测量场合，如压力容器、货车秤等。
实验室梅特勒托利多的称重传感器被广泛应用于实验室中，如天平、分析仪器等。
医疗梅特勒托利多的称重传感器可以用于医疗设备中，如体重秤、血槽秤等。
交通梅特勒托利多的称重传感器可以用于交通设备中，如大型卡车称重、电子收费等。
特点梅特勒托利多的称重传感器具有以下几个特点：精度高梅特勒托利多的称重传感器精度高，可以实现高精度的重量测量。
可靠性强梅特勒托利多的称重传感器可以长期稳定工作，具有较高的可靠性。
维护方便梅特勒托利多的称重传感器结构简单，维护方便，使用寿命长。
结论梅特勒托利多的称重传感器是一种精密、可靠的测量设备，在各个领域都有广泛的应用。
随着科技的发展，梅特勒托利多将会进一步提高称重传感器的性能和可靠性，为全球的称量技术发展做出更大的贡献。
