同步马达
齿轮同步马达
齿轮同步马达齿轮同步马达，也称齿轮流量分配器，液压分流器，主要用作把输入的压力流量进行等分或按照一定的比例精确分配后输送到各执行元件。
齿轮式流量分配器也可用作增压器，使输入的低压流量经过分流器后变成高压。
按照壳体材质可以分为铸铁壳体流量分配器（分为轴承式和轴瓦式）、铝合金壳体流量分配器和高精度（挤压铸铁材质）分流器。
一、由加拿大麦塔雷斯公司(METARIS INC.)生产的MFD 系列铸铁齿轮流量分配器采用了坚固的铸铁壳体，更适用于大流量，高压力，环境恶劣的工况。
在低速运转时，铸铁齿轮分流器的噪音要比铝合金齿轮分流器低，而且铸铁分流器具有更好的刚性。
麦塔雷斯齿轮分流器可外置溢流阀块以消除终点的同步误差，最多可供6个单元组合。
同步精度误差参考值小于3%。
MFD 系列铸铁同步马达分为两个系列：轴承式齿轮流量分配器 轴瓦式齿轮流量分配器轴承系列 MFD31/51/76 排量范围-cc/rev. 32.3-201.6 理想工作转速-rpm 750-1300 额定压力-bar 140-210二、罗马尼亚赫思博(HESPER)公司的FD2系列铝合金齿轮流量分配器 结构可靠，价格合理，性能优越，已应用在许多工业领域。
FD2系列铝合金壳体齿轮流量分配器由高精度齿轮，自润滑轴承，高精密铝合金壳体，高强度密封组成。
内有设计合理的卸油槽，使齿轮在工作中承受的扭矩最小，轴承负荷小，磨损小，效率高。
可外置溢流阀块，最多可供12个单元的组合，同步精度误差参考值小于2%。
FD2系列铝合金壳体齿轮流量分配器排量-cc/rev. 6.3-27.9最高转速-rpm 3000 理想工作转速-rpm 1000-2000 额定压力-bar 140-250轴瓦系列 MFD330/350/365排量范围-cc/rev. 32.3-147.5 理想工作转速-rpm 750-1300 额定压力-bar 180-245三、英国斯奈克·派公司(Slack & Parr)成立于1917年，其生产的高精度齿轮流量分配器全部采用挤压铸铁材质(无缩孔、缩松等缺陷，组织细密，力学性能高)，齿轮对经过精密加工，且分流器内部无软性密封，间隙变小，分流器内置溢流阀，从而达到极高的分流精度，同步误差小于0.5％。
柱塞式同步分流马达
柱塞式同步分流马达1. 引言柱塞式同步分流马达是一种常用于液压系统的关键元件，它通过精确的控制流体的流动来实现机械装置的运动。
本文将介绍柱塞式同步分流马达的基本原理、结构特点、工作原理以及应用领域。
2. 基本原理柱塞式同步分流马达基于液压传动原理，通过调节液体的流量和压力来控制机械装置的运动。
其基本原理如下：•马达内部包含多个柱塞，每个柱塞都与一根传动杆相连。
•当液体从供油口进入马达时，通过调节阀门控制液体的流量和压力。
•液体进入柱塞腔后，推动柱塞向前运动，并带动传动杆进行工作。
•当液体从排油口排出时，柱塞回到初始位置。
3. 结构特点柱塞式同步分流马达具有以下结构特点：3.1 柱塞和传动杆马达内部由多个柱塞和相应的传动杆组成。
柱塞通常采用高强度材料制造，以承受高压力和频繁的运动。
传动杆则通过连接柱塞和机械装置，将液压能转化为机械能。
3.2 分流阀分流阀是马达的关键部件之一，它控制液体的流量和压力分布。
通过调整分流阀的开启程度，可以实现不同速度和方向的运动。
3.3 液压油路马达内部有复杂的液压油路系统，包括供油口、排油口和各个柱塞腔之间的连接管道。
这些管道保证了液体在马达内部顺畅地流动，并提供所需的液压能。
4. 工作原理柱塞式同步分流马达的工作原理如下：1.液体从供油口进入马达，并通过分流阀进入各个柱塞腔。
2.马达内部的分流阀根据控制信号调整开启程度，控制液体进入每个柱塞腔的流量和压力。
3.液体推动柱塞向前运动，并带动传动杆进行工作。
4.当液体从排油口排出时，柱塞回到初始位置。
通过控制分流阀的开启程度和供油口的压力，可以实现不同速度和方向的运动。
同时，柱塞式同步分流马达还可以通过增加或减少柱塞的数量来调整输出功率。
5. 应用领域柱塞式同步分流马达广泛应用于各个领域的液压系统中，包括工业生产、机械设备、航空航天等。
其主要应用包括：•机床：用于控制切削工具、工作台等部件的运动；•农业机械：用于控制农业机械设备的运动，如收割机、拖拉机等；•工程机械：用于控制挖掘机、装载机等工程机械设备的运动；•航空航天：用于控制飞行器起落架、舵面等部件的运动。

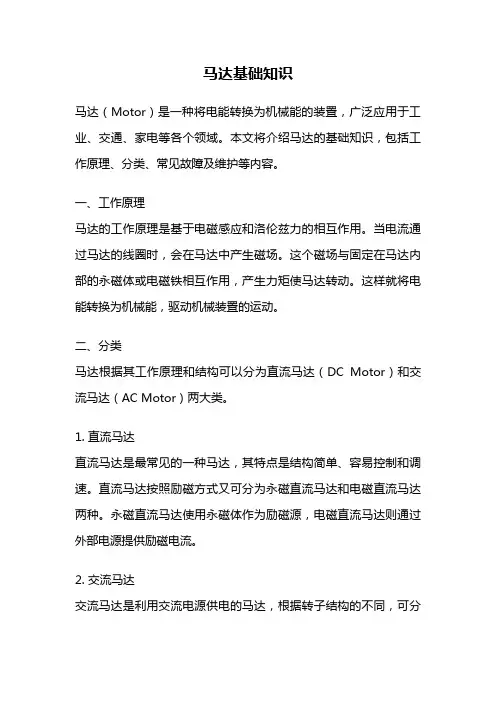

马达基础知识
马达基础知识马达（Motor）是一种将电能转换为机械能的装置，广泛应用于工业、交通、家电等各个领域。
本文将介绍马达的基础知识，包括工作原理、分类、常见故障及维护等内容。
一、工作原理马达的工作原理是基于电磁感应和洛伦兹力的相互作用。
当电流通过马达的线圈时，会在马达中产生磁场。
这个磁场与固定在马达内部的永磁体或电磁铁相互作用，产生力矩使马达转动。
这样就将电能转换为机械能，驱动机械装置的运动。
二、分类马达根据其工作原理和结构可以分为直流马达（DC Motor）和交流马达（AC Motor）两大类。
1. 直流马达直流马达是最常见的一种马达，其特点是结构简单、容易控制和调速。
直流马达按照励磁方式又可分为永磁直流马达和电磁直流马达两种。
永磁直流马达使用永磁体作为励磁源，电磁直流马达则通过外部电源提供励磁电流。
2. 交流马达交流马达是利用交流电源供电的马达，根据转子结构的不同，可分为异步马达和同步马达两种。
异步马达是最常见的一种交流马达，其转速略低于电源频率的同步速度。
同步马达则是转速与电源频率同步的马达，其结构相对复杂，需要外部励磁。
三、常见故障及维护马达在使用过程中可能会出现一些故障，常见的包括过载、断相、绝缘老化等。
以下是一些常见故障的原因及相应的维护方法：1. 过载过载是指马达承受的负载超过其额定负载能力，导致发热过高、电流过大等现象。
解决过载问题的方法包括减少负载、提高散热条件等。
2. 断相断相是指马达中某个相的线圈出现断路或接触不良，导致马达无法正常工作。
解决断相问题的方法是检查线路连接是否良好，修复或更换损坏的线圈。
3. 绝缘老化绝缘老化是指马达绝缘材料老化、破损，导致电路短路或漏电等问题。
维护绝缘的方法包括定期检查绝缘状况，及时更换老化的绝缘材料。
四、维护注意事项为保证马达的正常运行，以下是一些维护注意事项：1. 定期检查马达的电气连接是否紧固可靠，避免出现接触不良的问题。
2. 保持马达的清洁，定期除尘和清洗，避免灰尘或污物进入马达内部影响其正常工作。
同步马达工作原理
同步马达工作原理
同步电动机是一种采用转子磁场与定子磁场同步运转的电动机。
其工作原理如下：
1. 定子产生磁场：在同步电动机的定子中通电，产生一个旋转的磁场，这个磁场是由定子线圈中的电流所产生的。
2. 转子感应磁场：在同步电动机的转子中也存在一个磁场，但是这个磁场是通过外部磁场感应产生的。
当定子旋转磁场通过转子时，它会感应产生转子中的磁场。
3. 磁场同步运转：定子磁场与转子磁场相互作用，使得转子开始同步转动。
两个磁场的相互作用会产生一种力矩，驱动转子旋转。
4. 同步性维持：同步电动机通常通过外部供电源来提供定子线圈的电流，以维持定子磁场的旋转。
转子感应磁场与定子旋转磁场保持同步运转。
5. 载荷调节：由于转速与电源频率之间存在一定的比例关系，因此可以通过调节电源频率或改变转子负载来调节同步电动机的转速。
需要注意的是，同步电动机对于电源频率的稳定性要求较高，否则可能会导致转子与定子的磁场失去同步而无法工作。
因此，同步电动机通常需要配备稳定的电源供应，并且在实际应用中常常使用控制器来确保电源频率的稳定性。
同步电动机结构
同步电动机结构一、电动机的基本概念首先，我们需要了解什么是电动机。
电动机是一种将电能转化为机械能的装置。
通过通电，电动机的转子会受到电磁力的作用而旋转，从而实现电能的转化。
同步电动机（Synchronous Motor）是一种特殊类型的电动机，其转速与电源频率无关，因此具有恒速、恒扭矩等优点，被广泛应用于工业控制和自动化系统中。
二、同步电动机的结构同步电动机的结构主要由定子和转子两部分组成。
1. 定子部分：同步电动机的定子通常由硅钢片叠压而成，内部装有多个绕组线圈（通常称为“极相组”）。
这些线圈是由绝缘材料包裹的铜线，用于产生三相交流磁场。
定子的外形通常为方形或矩形，内部有许多小孔，用于支撑转子并保证空气流通。
2. 转子部分：同步电动机的转子是由金属导条和多个磁极组成。
磁极内部装有永久磁铁，用于产生恒定的磁场。
转子通过轴承安装在定子上，并由外部电源供电。
转子的形状和大小取决于所使用的电源频率，因此不同类型的同步电动机具有不同的转子结构。
三、同步电动机的工作原理当给同步电动机的定子绕组通电时，会在转子中产生磁场。
由于磁场与定子磁场相互作用，转子会受到电磁力作用而旋转。
由于转子的旋转速度与电源频率无关，因此同步电动机可以保持恒速运行。
此外，由于同步电动机具有恒扭矩的特点，因此在低速运行时也能提供足够的扭矩。
四、其他注意事项1. 同步电动机通常需要外部电源供电，因此需要确保电源的稳定性和可靠性。
2. 在使用同步电动机时，需要定期检查轴承和其它机械部件的状态，以确保设备的正常运行。
3. 同步电动机通常适用于需要恒速、恒扭矩控制的场合，如工业控制、自动化系统等。
总之，同步电动机是一种具有独特结构的电动机，具有恒速、恒扭矩等优点。
通过了解其结构和工作原理，我们可以更好地应用这种电动机来满足各种应用需求。
同步分流马达的精度
同步分流马达的精度1.引言1.1 概述概述部分的内容如下：引言部分将对同步分流马达的精度进行综合性的介绍和讨论。
同步分流马达作为一种关键的驱动设备，在现代工业和科技领域中扮演着重要的角色。
它具有精准控制、高效能和可靠性等优点，被广泛应用于各种领域，如机械制造、电力工业、交通运输等。
然而，同步分流马达精度的问题一直是人们关注的焦点，因为它直接关系到马达的运行稳定性和工作效率。
精度是指同步分流马达输出的转速与控制信号中所要求的转速之间的偏差。
对于许多需要高精度控制的应用而言，如高速列车、医疗设备和精密加工机械等，同步分流马达的精度必须具备高度的准确性和稳定性。
本文将首先介绍同步分流马达的定义和工作原理，包括其结构组成和控制方式等方面的内容。
其次，我们将深入探讨同步分流马达精度的影响因素，如电气参数、磁场分布和机械结构等方面的因素，并分析它们对马达精度的影响程度。
最后，我们将强调同步分流马达精度的重要性，并提供一些提高同步分流马达精度的方法和技术，以供读者参考和应用。
通过对同步分流马达精度的深入研究和分析，我们可以更好地理解其工作原理和性能特点，为相关领域的工程师和研究人员提供有价值的参考和指导，以推动同步分流马达技术的发展和应用。
对于读者而言，了解同步分流马达精度的重要性和影响因素，有助于更好地选用和优化驱动设备，提高工作效率和性能表现。
最终，我们期望本文能够为同步分流马达精度领域的研究和实践提供新的思路和方法，推动技术的进步和创新。
1.2文章结构1.2 文章结构本文将按照以下结构进行叙述。
首先，在引言部分概述同步分流马达的基本概念和其在工业领域的应用。
接下来，在正文部分，将详细介绍同步分流马达的定义和原理，包括其工作原理、结构组成以及主要应用领域。
然后，将探讨同步分流马达精度的影响因素，如电流控制、磁场控制、传动装置等，分析这些因素对精度的影响程度和机理。
在结论部分，将强调同步分流马达精度对工业生产的重要性，并提出一些提高精度的方法，如优化控制算法、改进材料和制造工艺等。
同步马达原理
同步马达原理同步马达是一种常见的电动机，它通过特殊的结构和工作原理，实现了在恒定的转速下同步运转的特性。
同步马达的原理是基于电磁感应和电磁力学的基本原理，下面我们将详细介绍同步马达的工作原理。
首先，同步马达的结构包括定子和转子两部分。
定子上绕有三相绕组，通电后产生旋转磁场。
而转子上则有恒定的磁极，通过与定子磁场的相互作用，实现了同步运转。
当定子绕组通电时，产生的旋转磁场会在转子上感应出感应电动势，从而产生感应电流，这个感应电流产生的磁场与定子磁场相互作用，使得转子也产生了磁场。
这样，定子和转子之间就形成了一种电磁耦合，从而实现了同步运转。
其次，同步马达的工作原理是基于电磁感应和电磁力学的基本原理。
根据法拉第电磁感应定律，当定子绕组通电时，会产生旋转磁场，这个磁场会在转子上感应出感应电动势，从而产生感应电流。
根据安培定律，感应电流在转子上会产生磁场，这个磁场与定子磁场相互作用，使得转子也产生了磁场。
根据洛伦兹力的作用，这两个磁场相互作用会产生一个力，从而驱动转子转动。
这就是同步马达的基本工作原理。
最后，同步马达的工作原理决定了它在工业生产中的重要性。
同步马达具有结构简单、转速稳定、功率因数高等优点，广泛应用于工业生产中的风机、水泵、压缩机等设备中。
同时，同步马达也在家用电器中得到了广泛的应用，例如微波炉、洗衣机等。
在未来，随着电力电子技术的不断发展，同步马达将会更加智能化、高效化，为人们的生产生活带来更多的便利。
综上所述，同步马达的工作原理是基于电磁感应和电磁力学的基本原理，通过定子和转子之间的电磁耦合实现了同步运转。
同步马达具有结构简单、转速稳定、功率因数高等优点，广泛应用于工业生产和家用电器中。
随着技术的不断发展，同步马达将会迎来更加美好的未来。
液压同步马达工作原理
液压同步马达工作原理
液压同步马达的工作原理如下：
1. 液压同步马达由主马达和从马达组成，通过液压系统提供动力驱动。
2. 主马达通过液压泵将液压油送入主回路，产生旋转动力。
3. 主马达的旋转力矩通过连杆传递给从马达。
4. 从马达接收到的旋转力矩会根据需要进行调节，从而实现同步运动。
5. 从马达将液压油经过油管回流至液压油箱。
6. 主马达和从马达通过控制阀组合控制，可以实现同步、互锁、反转等运动状态。
7. 其中，液压泵提供液压力，控制阀提供方向、流量和压力的控制，液压缸提供运动功效。
总的来说，液压同步马达通过液压系统的控制，实现主马达和从马达的同步运动，适用于一些需要精确同步控制的工作场合。
同步马达培训资料ppt课件
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
同步马达的应用与业绩
• 攀成钢轧机再加热炉上使用了JP-032S-FIO-N和 JP-032Q-FIO-N。在环境恶劣的情况下仍能保持很好的同 步精度（备件）。
质的预填充，齿轮式的则不需要。
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
同步马达的应用与业绩
• 冶金行业 • 港口பைடு நூலகம்业 • 工程机械行业 • 石油钻井行业
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
同步马达的使用原理
• 当油缸伸出时，由于同步的误差的存在，肯定有一个油缸 要首先到达终点，此时，通过溢流阀1溢流，保证剩余的 几条油缸全部到达终点，消除同步误差。
同步马达使用注意事项
• 同步马达要安装在平台上面，不要支脚安装放。 • 实现马达的补油功能，必须要在系统的回油管路中加一背
压阀。 • 同步马达在使用前，应将各出油口处的溢流阀的压力调节
到适当的值。 • 如果同步马达中的一腔不参加工作时，且不可将该腔堵死。
此时需要将不参加工作的腔放空。 • 柱塞式液压同步马达在工作前，需要通过泄漏油口进行介
马达的分类
马达的分类
嘿，朋友们！今天咱来聊聊马达的分类呀！你知道吗，马达就像我们生活中的小超人，无处不在地发挥着重要作用呢！
先来说说直流马达吧！就像那不知疲倦的小勇士，不断地奋力前行。
比如说咱家里的电动玩具车，那里面的马达就是直流马达呀，带着玩具车风驰电掣的，多带劲！交流马达呢，则像个沉稳的大力士，默默地提供着强大的动力。
像咱常见的电风扇，可不就是靠交流马达来呼呼转的嘛！还有步进马达哦，它就如同一个精准的小管家，每一步都走得那么恰到好处。
打印机里的马达就是它啦，能精确地控制打印头的移动，厉害吧！
“哎呀，这马达的分类还真有意思呢！”我记得有一次和朋友一起研究一个小机器，拆开后看到里面的马达，我们就在那讨论这到底是哪种马达呀，那场景可好玩了。
再来讲讲同步马达吧，它就像是个训练有素的舞者，动作整齐划一。
在一些需要精确同步运转的设备中就能看到它的身影呢，就像那种大型的工业生产线。
还有无刷直流马达，这可是高科技的代表呀，又安静又高效，像一些高级的电动工具里就常用它。
总之，马达的分类可丰富啦，每一种都有自己独特的魅力和用途！它们就像是一个个各具本领的英雄，在不同的领域默默地奉献着。
所以呀，可别小瞧了这些小小的马达，没有它们，我们的生活可就没那么便利和精彩啦！这就是我对马达分类的看法，你们觉得呢？。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
矿物油是能量转换的介质，合理使用清洁的矿物油是提高液压同步马达的前提，其他 液体也可以向我们询问。
每流最小 流量L/min
16 27 40
每流最大 流量L/min
82 98 140
持续压力 bar 260 260 260
最大压力 bar 285 285 285
各流压力差 bar 200 200 200
040 系列
10 50
每流排量 cc/r 105.4 149.7
每流最小 流量L/min
50 80
密封形式
丁腈橡胶 丁腈橡胶 丁腈橡胶或氟橡胶 氟橡胶
第2页
010系列齿轮液压分流马达外形图
连接油口尺寸： 进油口：E1到E2 出油口：A1到A4 回油口：T,NS
G1/2" G3/8" G3/8"
010 …000不带阀块 每片1,5kg
010 …***带阀块 每片2kg
第3页
020系列齿轮液压分流马达外形图
连接油口尺寸： 进油口：E1到E2 出油口：A1到A4 回油口：T,NS
020 …000不带阀块 08 每片2,5kg 14 每片3,0kg 31 每片 4 kg
020 …***带阀块 08 每片3,0kg 14 每片 4 kg 31 每片 5 kg
第4页
030系列齿轮液压分流马达外形图
030 …000不带阀块 030 …***带阀块
180.
0002.
0
020系列 分流数为3流 排量为31cc/r 压力设定值为180bar 序列号1 序列号2
注意：对于050系列，压力设定值为000和350两种。合金铝(010,020,050系列)的分流数可以 达到12流，铸铁(030,040系列)的只能达到8流
订货号：020.0331.180.0002.0
新型的液压同步分流马达的技术说明
20年来JAHNS(雅恩斯)公司提供了适用各种用途的液压同步马达，经过这么多年的实践 和经验，现在生产了新型的齿轮式液压同步分流马达000系列，用以淘汰以前提供的液压同 步分流马达。010，020和050系列液压同步分流马达材质为合金铝，其同步精度为1.5％， 提高了0.5%到1%的同步精度。而030和040系列材质为铸铁，其同步精度为2％，也比以前的 液压同步分流马达的同步精度提高了0.5%。
每流最大 流量L/min
200 220
持续压力 bar 270 235
最大压力 各流压力差
bar
bar
290
200
250
200
050 系列
48 11
每流排量 cc/r 4.8 11
每流最小 流量L/min
1.5 2.5
每流最大 流量L/min
15 22
最大压力 各流压力差
bar
bar
220
120
230
每流最小 流量L/min
3.5 5
12.5
每流最大 流量L/min 19（22） 32（39） 62（70）
持续压力 bar 250 250 210
最大压力 bar 280 280 240
各流压力差 bar 200 200 200
030 系列
35 55 80
每流排量 cc/r 34.3 54.5 78.7
000系列新型齿轮同步分流马达
1
2
3
4
5
6
010.
12
05.
000.
0000
0
1
系列
010
020
030
040
050
000系列最后面的0为1时，密封形式为Viton(氟橡胶）
2
分流数
02
03
04
05
06
07
08
09
10
11
3
排量
04
08
35
10
48
cc/r
4.2
8.2
34.3
105.4
4.8
05
14
我们会为你的询问给予满意的技术和商务的答复。
可调压力阀曲线图
左图是一个经典的四路油缸 同步液压原理图，对于带压 力阀的液压同步马达，元件4 是个流量阀，是不可缺少 的，在负载很大，而油缸是 往下走的情况时，最好加平 衡阀，以防止失重造成不同 步。元件2和3的功能是从最 快速的油缸中吸入油液补充 进入慢的油缸。
每片32kg 每片36kg
连接油口尺寸：
进油口：E
G1 1/4"
回油口：T,NS G1/2"
出油口：A1到A4 G1 1/4" 测压口：M1到4 G3/4"
第5页
040系列齿轮液压分流马达外形图
040 …000不带阀块 每片48kg 040 …***带阀块 每片68kg
不带阀块同步分流器马达连接油口尺寸： 进油口：E1到E4 SAE1 1/2" 3000psi 出油口：A1到A4 SAE1 1/2" 3000psi
55
50
11
5.5
14.5
54.5
149.7
11
31
80
31.4
78.7
4 压力设定值 （bar）
000
050
080
100
120
160
180
206
230
260
350 （ 20 ～ 270 可调）
5 序列号1
0000 由供应商填写
6 序列号2
0 由供应商填写
12
140 280
选型实例： 020.
03
31.
带阀块同步分流器马达连接油口尺寸：
进油口：E
SAE1 1/2" 6000psi
回油口：T,NS G3/4"
出油口：A1到A4 SAE1 1/2" 6000psi 测压口：M1到4 G3/4"
第6页
200
以上所用工作介质为矿物油，使用其他介质见下表或请垂询我们
型号
HFA HFB HFC HFD
介质
最多10%添加剂的水 水油乳化液，40%的水
水乙二醇 磷酸脂
最大压力 bar 50 120
160
160
最大转速 rpm 1300 1500
1300
1500
温度范围 ℃
2~55 2~60
-20~60
-10~80
第1页
* 000系列技术参数
010 系列
04 05
每流排量 cc/r 4.2 5.5
每流最小 流量L/min
1.6 2.2
每流最大 流量L/min
9（10） 12（14）
持续压力 bar 250 230
