罩极电机工作原理
罩极电机的原理
罩极电机的原理什么是罩极电机？罩极电机是一种以电磁感应原理为基础，实现电动机转动的一种电机。
它是由高速旋转的转子和不动的定子组成，通过在磁极上布置探头，从而与旋转磁场中感应电动势的电机。
罩极电机的工作原理罩极电机的工作原理源于法拉第电磁感应原理。
我们知道，当通过一个闭合线圈的磁场中运动导体时，会在导体内产生一定的电动势。
这种电动势的大小取决于磁场的大小、导体的长度和运动速度。
因此，当罩极电机的转子高速旋转时，转子上的磁铁会产生磁场，这个磁场会穿过定子的磁极，并在磁极上产生变化的磁通，从而通过磁极上的探头感应出电动势。
在罩极电机中，探头是定子上的磁极。
探头上布置的导线在传递电流时产生磁场，这个磁场与旋转转子的磁场之间产生感应电动势，从而驱动罩极电机的转子旋转。
由此可见，罩极电机的驱动力是电动势，而不是电流。
罩极电机的优缺点罩极电机相对于传统电机有以下优点：1.简单且可靠——罩极电机的设计很简单，没有复杂的线圈、触发器和复杂的电子硬件。
因此，罩极电机相对更为可靠，可以应用于长期运行和高负载的应用场景。
2.高效——相对于传统电机，罩极电机使用的探头无需电流，仅靠电磁感应原理转换动能。
因此，罩极电机可以达到高达80%的能效，比传统电机更加节能。
3.性能稳定——由于罩极电机的没有复杂电路设计，因此可以具备更好的工作稳定性、上下限约束设计，能够抵抗一定的环境变化而不影响其工作性能。
罩极电机的缺点主要有以下两点：1.转速限制——罩极电机主要应用于中速和高速转速的场景中，其转速范围受到一些限制。
2.电动势小——罩极电机的电动势较小，因此适用的负载比较标准化，需要精确计算电动机的参数，以保证它的工作效率和转速。
结语罩极电机作为一种新的电动机原理，具有可靠、能效高、稳定性好的优点。
虽然还有一些局限性，但它在小型化、灵活性、可靠性和安全性等方面的优势，已经得到了广泛的应用。
在未来，罩极电机的应用场景将会越来越广泛，也将会成为电机行业的一股重要力量。
罩极电机的工作过程
罩极电机的工作过程罩极电机是一种将永磁体和电磁体（即线圈）结合在一起的直流电动机。
它的工作原理和普通直流电动机有很大的不同，在此我们来深入了解罩极电机的工作过程。
罩极电机的结构罩极电机最基本的结构是由永磁体和线圈两部分组成。
永磁体一般由强磁性材料制成，比如永磁铁、钕铁硼或钴铁素等。
线圈则被包裹在永磁体周围，通过电流产生磁场。
在罩极电机中，线圈和永磁体的位置是反过来的，即线圈被罩在永磁体的外部。
在罩极电机中，电流流向线圈时会产生磁场，这个磁场会和永磁体的磁场互相作用，产生转矩。
因为罩极电机的永磁体和线圈是反着放的，所以转矩的方向与普通直流电动机是相反的。
磁场分析为了更好地理解罩极电机的工作原理，我们需要分析它的磁场。
在罩极电机中，永磁体的磁场方向是固定的，而线圈磁场的方向是随着电流方向而变化。
当电流流入线圈时，线圈内部会产生磁场。
如果电流方向和永磁体的磁场方向相反，就会产生一个电磁力使得转子开始旋转。
转子旋转时，永磁体和线圈之间的磁场作用力会增加，直至达到一个平衡。
在这个平衡点上，永磁体和线圈的磁场方向是完全相反的，这个状态称之为“对消状态”。
在对消状态下，磁场的作用力为零，转子将停下来。
因此，为了让转子继续旋转，我们需要改变线圈内的磁场方向。
如果我们改变电流的方向，线圈内部的磁场方向也会相应地改变。
这时，线圈的磁场和永磁体的磁场又会开始相互作用，使得转子再次开始旋转。
这个过程不断重复，直至电机停止工作。
总结罩极电机的工作过程与普通直流电动机有很大的不同。
罩极电机的永磁体和线圈位置相反，因此转矩方向相反。
罩极电机的磁场作用力会随着线圈内的电流方向改变而变化，当磁场达到对消状态时，转子将停止旋转。
改变电流方向后，线圈内的磁场方向也会发生改变，使得转子再次开始旋转。
这样的工作过程不断重复，直至电机停止工作。
罩极电机转速
罩极电机转速
罩极电机转速
罩极电机是一种特殊的电机，其结构形式与普通电机相比较，具有外部罩体或夹紧器罩体。
由于全部部件受罩体压缩而形成一体，此类电机的转速受制于罩的限制，是一种真空电机。
由于其结构简单，易于操控，具有良好的可靠性，是目前比较热门的一种电机。
罩极电机的转速主要取决于电机本身的结构，以及外部操控因素。
首先，电机本身的电流、电压、电势、绕组参数以及机械结构，都会影响电机的转速。
电机绕组布线的方式也会影响电机的转速，电压、电流也是影响电机转速的重要参数。
另外，罩极电机的外部环境也会影响电机的转速，如罩体材质、罩体尺寸等因素。
由于罩体可以对电机的空气流动产生限制，因此，电机的转速受到罩体的限制，而电机的最大转速则受到罩体尺寸的限制。
此外，研究表明，当电机罩体被半封闭时，电机的转速会比完全开放的状态略低。
另外，电机内部的温度也会影响电机的转速，当温度过高时，电机的转速会减慢，在噪音方面有一定优势。
总之，罩极电机的转速受到电机本身结构、外部操控因素以及温度等因素的影响，其最大转速受到罩体尺寸的限制。
- 1 -。

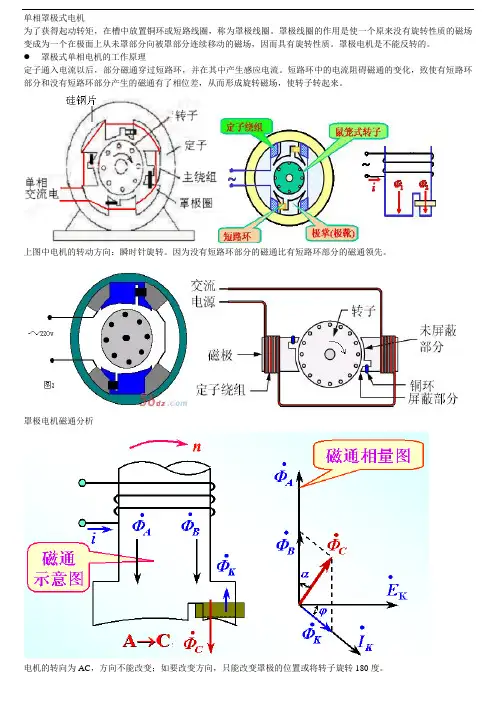

单相罩极式电机
单相罩极式电机为了获得起动转矩，在槽中放置铜环或短路线圈，称为罩极线圈。
罩极线圈的作用是使一个原来没有旋转性质的磁场变成为一个在极面上从未罩部分向被罩部分连续移动的磁场，因而具有旋转性质。
罩极电机是不能反转的。
罩极式单相电机的工作原理定子通入电流以后，部分磁通穿过短路环，并在其中产生感应电流。
短路环中的电流阻碍磁通的变化，致使有短路环部分和没有短路环部分产生的磁通有了相位差，从而形成旋转磁场，使转子转起来。
上图中电机的转动方向：瞬时针旋转。
因为没有短路环部分的磁通比有短路环部分的磁通领先。
罩极电机磁通分析电机的转向为AC，方向不能改变；如要改变方向，只能改变罩极的位置或将转子旋转180度。
电容分相式起动工作原理启动时开关K闭合，使两绕组电流I1,I2相位差约为90°，从而产生旋转磁场，电机转起来；转动正常以后离心开关被甩开，启动绕组被切断。
单相异步电机的使用单相异步电动机功率小，主要制成小型电机。
它的应用非常广泛，如家用电器（洗衣机、电冰箱、电风扇）、电动工具（如手电钻）、医用器械、自动化仪表等。
++++++++++++++++++++++++++++++++单相异步电动机定义：采用单相交流电源的异步电动机称为单相异步电动机。
结构：定子——单相绕组，转子——笼型转子。
原理：当单相定子绕组中通入单相交流电，在定子内会产生一个大小随时间按正弦规律变化而空间位置不动的脉动磁场。
分析表明，此交变脉动磁场可分解成两个转向相反的旋转磁场，因而在电动机静止时正反两个转矩相等，即：起动转矩为零，不能自行起动。
分类：电容分相式和罩极式两种。
电容分相式结构示意图其中转子为笼型转子，定子上有工作绕组A和起动绕组B，这两个绕组在空间位置上相差90°。
起动绕组串接电容器C后与工作绕组并联接入电源。
在同一单相电源作用下，选择适当的电容器容量，使工作绕组和起动绕组的电流在相位上近于相差90°，这就是分相。

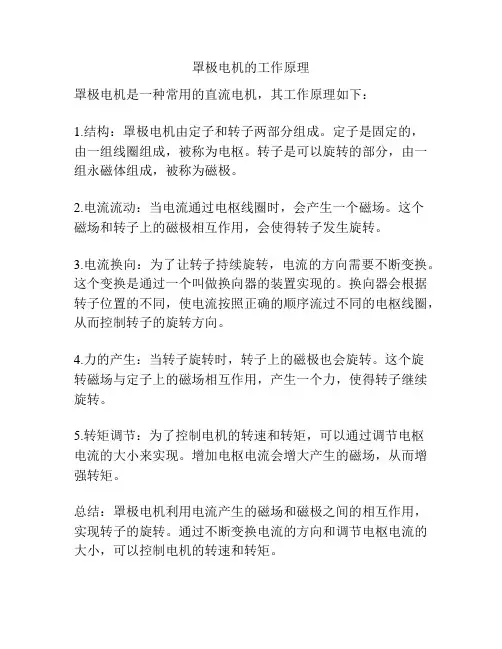

罩极电机的工作原理
罩极电机的工作原理
罩极电机是一种常用的直流电机，其工作原理如下：
1.结构：罩极电机由定子和转子两部分组成。
定子是固定的，
由一组线圈组成，被称为电枢。
转子是可以旋转的部分，由一组永磁体组成，被称为磁极。
2.电流流动：当电流通过电枢线圈时，会产生一个磁场。
这个
磁场和转子上的磁极相互作用，会使得转子发生旋转。
3.电流换向：为了让转子持续旋转，电流的方向需要不断变换。
这个变换是通过一个叫做换向器的装置实现的。
换向器会根据转子位置的不同，使电流按照正确的顺序流过不同的电枢线圈，从而控制转子的旋转方向。
4.力的产生：当转子旋转时，转子上的磁极也会旋转。
这个旋
转磁场与定子上的磁场相互作用，产生一个力，使得转子继续旋转。
5.转矩调节：为了控制电机的转速和转矩，可以通过调节电枢
电流的大小来实现。
增加电枢电流会增大产生的磁场，从而增强转矩。
总结：罩极电机利用电流产生的磁场和磁极之间的相互作用，实现转子的旋转。
通过不断变换电流的方向和调节电枢电流的大小，可以控制电机的转速和转矩。
罩极电机转速
罩极电机转速1. 罩极电机简介罩极电机（Shaded-pole motor）是一种交流电动机，它的转子上有一对环形的罩极。
罩极电机的主要特点是结构简单，体积小，制造成本低。
它广泛应用于家用电器、风扇、冷却器和空气净化器等领域。
2. 罩极电机工作原理罩极电机的工作原理是利用旋转磁场产生的感应作用力使转子旋转。
当通电时，主线圈中产生一个旋转磁场，而罩极上的铜环则会产生一个相位滞后于主线圈磁场的辅助磁场。
这两个磁场之间产生一个合力，使得转子开始旋转。
3. 罩极电机转速控制方法3.1 频率控制法通过调节供电频率可以改变罩极电机的转速。
当频率增加时，供给给定负载的功率也会增加，从而提高了驱动力矩和转速。
这种方法适用于无级调速的应用场景。
3.2 串联可变阻值法通过串联一个可变电阻来改变电机的转速。
增加电阻会降低供给电机的电压，从而减小了转速。
这种方法适用于需要离散调速的应用场景，但效率较低。
3.3 变压器调压法通过在供电线路中添加变压器来改变罩极电机的转速。
降低供给电机的电压可以减小转速。
这种方法适用于需要离散调速且效率要求较高的应用场景。
3.4 变频器控制法利用变频器可以实现对罩极电机转速的精确控制。
变频器可以改变供给电机的频率和电压，从而实现对转速的调节。
这种方法广泛应用于工业领域，具有精确、稳定和高效率等优点。
4. 罩极电机转速特性4.1 空载转速空载转速是指在无负载情况下罩极电机达到的最大转速。
空载转速取决于供给频率和线圈设计。
4.2 负载特性罩极电机在不同负载下，其输出扭矩和转速会发生变化。
通常情况下，负载越大，转速越低，输出扭矩越大。
4.3 转速稳定性罩极电机的转速稳定性是指在额定负载下，电机转速的波动程度。
转速稳定性越好，电机运行越平稳。
5. 罩极电机应用领域罩极电机由于其结构简单、制造成本低等特点，在家用电器和小型设备中得到了广泛应用。
以下是一些典型的应用领域：•家用电器：风扇、抽油烟机、洗衣机等；•冷却器和空气净化器；•自动售货机和自动门等自动控制设备；•医疗设备：离心机、注射泵等。
罩极电机的基本简介
罩极电机的基本简介一：概述将电能转化为机械能（此时称为电动机）；或将机械能转化为电能（此时称为发电机）；或是将一种形式的电能转化为另一种形式的电能（此时称为变压器）等等所有这些能够实现能量的转化的这样一种设备统称电机。
电机工作的基本原理是应用两大定律：即法拉第电磁感应定律与欧姆定律，同样遵循能量守恒定律。
电机有交流电机、直流电机以及交直流两用电机。
交流电机又分为异步电机、同步电机。
本司生产的罩极电机即是异步电机的一种，步进电机是同步电机的一种也称脉冲电动机，串激电机则可以设计为交直流两用电动机。
所谓微电机一般来说是指输入功率为1000W以下的电机，而输入功率在750W以下的微电机也称为分马力电机。
本司生产的罩极电机是单相异步驱动微电机的一种，其结构特别简单，一般采用凸极定子，主绕组为集中绕组，而在每个磁极表面开有小槽，其中嵌放短路环（或称罩极线圈）作为副绕组，其功能是将短路环所罩住的磁势移相，从而形成椭圆形磁场产生定向起动力矩，将电机起动。
这种电机具有结构简单、制造方便、适合批量生产和成本低廉的优点，而且运转时噪音低，没有无线电干扰。
其缺点是运行性能和起动性能较差，效率和功率因数较低。
因此一般用于空载或轻载起动的小容量场合，如电扇、仪用风机和电动模型等产品。
二：基本技术要求常规罩极电机的额定指标主要有下列几项：1）电压（V）指电机在正常运行时，定子绕组应接的电源电压。
世界各国、各地区使用的电压很多不同，因此电机的电压规格也很多，譬如：120V、230V、220V、240V、100V等，在工业应用中也有用12V、24V、36V、45V等。
电源电压的允许偏差为不大于±5%。
2）频率（Hz）即交流电源的频率，我国电力网的频率规定为50赫兹，有的出口产品为60赫兹。
频率允许偏差不超过±1%。
3）功率（W）指电机在额定运行时转轴的机械输出功率，对于输出功率较小的电动机，为便于用户选用，也可用输出转矩来表示，有些电机是以整机综合指标考核的，此时往往用最大输入功率来反映它的功率指标。
罩极电机设计指引
标题：罩极电机设计指引1.概述罩极电机是微型单相感应电动机中最简单的一种.由于它具有结构简单,制造方便, 成本低廉,运行可靠,过载能力强,维修方便等优点而被广泛地用于各种小功率驱动装置中.其缺点是运行性能和起动性能较差,效率和功率因子较低,一般用于空载或轻载起动的小容量场合.如电风扇等.2.工作原理一个没有罩极环仅有主绕组的电机, 是没有起动转矩, 在实际中是无法使用, 为了获得起动转矩, 采用附加副绕组的措施。
这个绕组不是靠外接电源供电, 而是靠它与主绕组轴线间保待有θ<90 的偏角, 见图1。
主绕组通电后, 其中一部分主磁通Φm’会穿过这一短路环, 感应电势产生电流, 短路环则如变压器的副绕组一样, 产生去磁通Φk, 与Φm’合成后在罩极区间将是Φs, 最后决定了罩极环上的电势Ek, 这样在主极与罩极的不同区间使有时间相位不同的Φm与Φs在脉振, 构成了椭圆磁场, 产生了起动转矩。
在转子是闭路的条件下, 转子就会起动。
由于Φm是超前Φs的, 磁场是从超前的磁通移向滞后的, 所以电机的旋转方向是由主极移向罩极的顺时针方向。
a）工作原理 (b) 矢量图图1罩极电机的原理及矢量图3.技术指针及术语3.1技术指针额定功率额定电压额定电流额定转速3.2术语3.2.1效率电机输出功率与输入功率之比.3.2.2功率因子COSØ电机输入有效功率与视在功率之比.3.2.3起动扭力Tst电机在额定电压, 额定频率和转子堵住时所产生的扭力.3.2.4最大扭力Tmax电机在额定电压, 额定频率和运行温度下,转速不发生突降时所产生的最大转矩.3.2.5噪音电动机在空载稳态运行时A计权声功率级dB(A).3.2.6振动电动机在空载稳态运行时振动加速度有效值(m/s2)4.基本结构罩极电机是结构最简单的一种单相电动机,其结构可分为两类.一是隐极式,从外形来看,定转子均匀开槽,转子为鼠笼式.定子上有主绕组和自行闭路的副绕组或称为罩极绕组.两绕组可以作成等线圈式,也可分别作成正弦绕组.不过两绕组要不成正交的安放,即绕组轴线间夹角小于90度. 它的定子上有主副相两套绕组, 但其主绕组大多采用集中绕组形式, 副绕组则是一个置于局部磁极上的短路线圈, 即罩极线圈（也称短路环）.这类电机又可分为两种,一种如图1(b)所示的圆形结构,它的定子可明显的看出凸极型式.主绕组套在磁极上,罩极环则嵌于磁极一角,且多为一个.另一种是方型结构,铁芯如变器一样,见图1(a),主绕组被套于一根铁心柱上,磁极与转子则在铁芯的另一根柱上,在磁极一角多放两个罩环。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工作原理
一个没有罩极环仅有主绕组的电机, 是没有起动转矩, 在实际中是无法使用, 为了获得起动转矩, 采用附加副绕组的措施。
这个绕组不是靠外接电源供电, 而是靠它与主绕组轴线间保待有θ<90 的偏角, 见图1。
主绕组通电后, 其中一部分主磁通Φm’会穿过这一短路环, 感应电势产生电流, 短路环则如变压器的副绕组一样, 产生去磁通Φk, 与Φm’合成后在罩极区间将是Φs, 最后决定了罩极环上的电势Ek, 这样在主极与罩极的不同区间使有时间相位不同的Φm与Φs在脉振, 构成了椭圆磁场, 产生了起动转矩。
在转子是闭路的条件下, 转子就会起动。
由于Φm是超前Φs的, 磁场是从超前的磁通移向滞后的, 所以电机的旋转方向是由主极移向罩极的顺时针方向。
由未罩部分向罩极部分旋转.
a）工作原理 (b) 矢量图
图1罩极电机的原理及矢量图。
