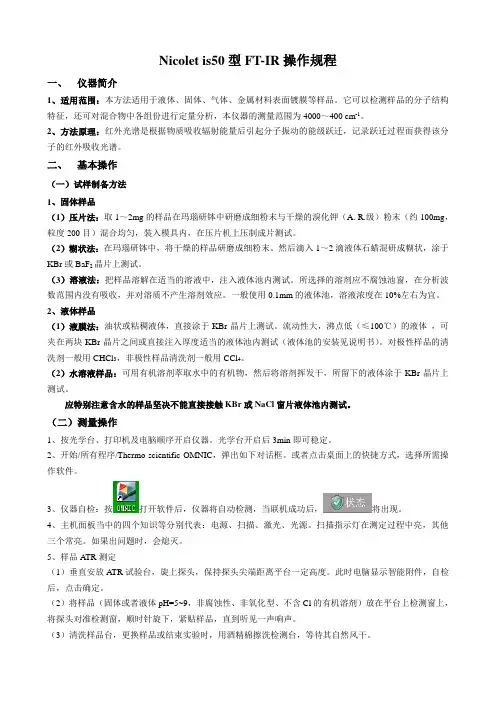

Nicolet is50型FT-IR操作规程一、仪器简介1、适用范围：本方法适用于液体、固体、气体、金属材料表面镀膜等样品。
它可以检测样品的分子结构特征，还可对混合物中各组份进行定量分析，本仪器的测量范围为4000～400 cm-1。
2、方法原理：红外光谱是根据物质吸收辐射能量后引起分子振动的能级跃迁，记录跃迁过程而获得该分子的红外吸收光谱。
二、基本操作（一）试样制备方法1、固体样品（1）压片法：取1～2mg的样品在玛瑙研钵中研磨成细粉末与干燥的溴化钾（A. R.级）粉末（约100mg，粒度200目）混合均匀，装入模具内，在压片机上压制成片测试。
（2）糊状法：在玛瑙研钵中，将干燥的样品研磨成细粉末。
然后滴入1～2滴液体石蜡混研成糊状，涂于KBr或BaF2晶片上测试。
（3）溶液法：把样品溶解在适当的溶液中，注入液体池内测试。
所选择的溶剂应不腐蚀池窗，在分析波数范围内没有吸收，并对溶质不产生溶剂效应。
一般使用0.1mm的液体池，溶液浓度在10%左右为宜。
2、液体样品（1）液膜法：油状或粘稠液体，直接涂于KBr晶片上测试。
流动性大，沸点低（≤100℃）的液体，可夹在两块KBr晶片之间或直接注入厚度适当的液体池内测试（液体池的安装见说明书）。
对极性样品的清洗剂一般用CHCl3，非极性样品清洗剂一般用CCl4。
（2）水溶液样品：可用有机溶剂萃取水中的有机物，然后将溶剂挥发干，所留下的液体涂于KBr晶片上测试。
应特别注意含水的样品坚决不能直接接触KBr或NaCl窗片液体池内测试。
（二）测量操作1、按光学台、打印机及电脑顺序开启仪器。
光学台开启后3min即可稳定。
2、开始/所有程序/Thermo scientific OMNIC，弹出如下对话框。
或者点击桌面上的快捷方式，选择所需操作软件。
3、仪器自检：按打开软件后，仪器将自动检测，当联机成功后，将出现。
4、主机面板当中的四个知识等分别代表：电源、扫描、激光、光源。
布鲁克傅里叶变换红外光谱仪显微镜说明书
使用手册
© 2003 BRUKER OPTIK GmbH, Rudolf Plank Str. 23, D-76275 Ettlingen, Germany
The text, figures and programs have been worked out with the utmost care. However, we can accept neither legal responsibility nor any liability for any incorrect statements which may remain, or their consequences. The following publication is protected by copyright. All rights reserved. No part of this publication may be reproduced in any form by photocopy, microfilm or other procedures or transmitted in a usable language for machines, in particular data processing systems without our written authorization. The rights of reproduction through lectures, radio and television are also reserved. The software and hardware descriptions referred to in this manual are in many cases registered trademarks and as such are subject to legal requirements.
傅里叶变换红外光谱仪操作步骤解析
傅里叶变换红外光谱仪操作步骤解析
傅里叶变换红外光谱仪操作步骤
1.顺序打开计算机和红外光谱仪主机电源。
2.双击OMINC图标——进入工作界面。
3.点“采集”下拉菜单中的“实验设置”，检查“Y轴格式”应为Absorbance，
“背景光谱管理”应为：已选采集样品前采集背景，其它参数为默认。
4.点“光学台”——Max 为8左右，表示仪器稳定。
点“确定”。
5.点左起第3个图标“采集样品（s）”——点“确定”，先采背景，等待扫描完
成，看左下角五个菱形图标全黑，出现对话框“准备样品采集”，快速将样品插入样品架，关好窗门，点“确定”，开始样品采集。
出现对话框，输入谱图标题，点“确定”，采集完成点“是”。
6.出现红外吸收光谱图——点“自动基线校正”图标——点“数据处理”下拉
菜单中的“％透过率”——将原吸收曲线点红，按Ctrl + Delete 键，删除原图。
7.点“标峰”图标——点谱图右上角“替代”——点“满刻度显示”图标。
若
要增加峰波数标注，点左下工具栏T键，光标移至要标注的峰处，按住鼠标左键选取合适位置，标注完后，点工具栏箭头状图标。
8.点“谱图分析”——“检索设置”，选“HR Aldrich FT-IR Collection Edition I”
——点“加入”——点“确定”。
回到样品红外图谱，点“检索”图标，出现检索结果。
9.实验结束时，先关闭工作界面，再顺序关闭红外光谱仪主机和计算机电源。
傅里叶红外光谱仪操作指南说明书

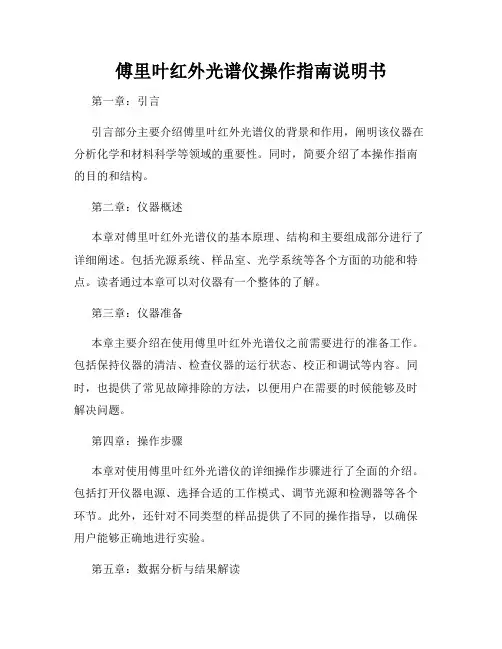

傅里叶红外光谱仪操作指南说明书第一章：引言引言部分主要介绍傅里叶红外光谱仪的背景和作用，阐明该仪器在分析化学和材料科学等领域的重要性。
同时，简要介绍了本操作指南的目的和结构。
第二章：仪器概述本章对傅里叶红外光谱仪的基本原理、结构和主要组成部分进行了详细阐述。
包括光源系统、样品室、光学系统等各个方面的功能和特点。
读者通过本章可以对仪器有一个整体的了解。
第三章：仪器准备本章主要介绍在使用傅里叶红外光谱仪之前需要进行的准备工作。
包括保持仪器的清洁、检查仪器的运行状态、校正和调试等内容。
同时，也提供了常见故障排除的方法，以便用户在需要的时候能够及时解决问题。
第四章：操作步骤本章对使用傅里叶红外光谱仪的详细操作步骤进行了全面的介绍。
包括打开仪器电源、选择合适的工作模式、调节光源和检测器等各个环节。
此外，还针对不同类型的样品提供了不同的操作指导，以确保用户能够正确地进行实验。
第五章：数据分析与结果解读本章重点介绍如何对傅里叶红外光谱仪获得的数据进行分析和结果解读。
包括数据处理软件的使用、常见光谱图的解读方法、定性和定量分析等技巧。
此外，还提供了一些典型实例和应用案例，以方便用户更好地理解和运用所学知识。
第六章：维护与保养本章对傅里叶红外光谱仪的日常维护与保养进行了详细的说明。
包括仪器的清洁、存放和运输注意事项、常见故障处理等。
通过正确的维护与保养，可以延长仪器的使用寿命，保证其正常运行。
第七章：常见问题与解答本章罗列了一些用户常遇到的问题，并给出了相应的解答。
这些问题涉及到仪器操作、数据处理和故障排除等方面，能够帮助用户更好地理解和使用傅里叶红外光谱仪。
结尾部分最后，感谢读者认真阅读并使用本傅里叶红外光谱仪操作指南说明书。
希望本操作指南能够为用户提供正确、有效的操作指导，使其能够顺利地进行实验和数据分析。
如需进一步了解或有其他疑问，请参阅仪器附带的详细说明书或联系相关技术人员。
附录部分本操作指南还附有一些实验数据图表和相关文献资料，供读者参考和进一步学习使用傅里叶红外光谱仪的相关知识。

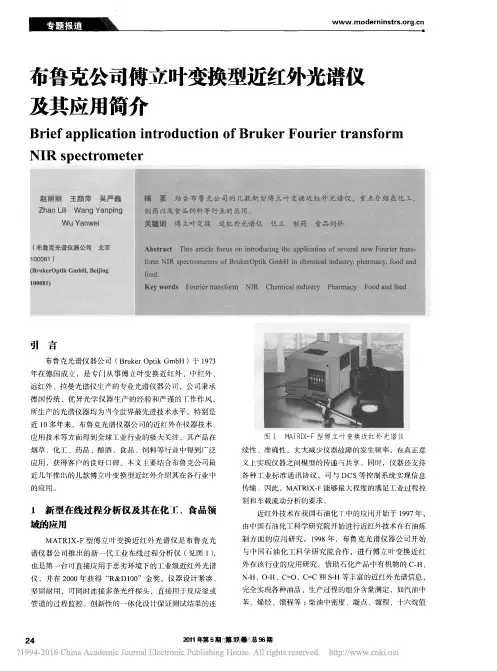

布鲁克公司傅立叶变换型近红外光谱仪及其应用简介_赵丽丽
。
。
究 单 位 和 企业精 诚 合作
将 近红 外 分 析技 术从石 油炼 制 实
,
Sm o l
a
等也 报 道近 红 外 在原料药 判 别分 析
验 测 试推 广到 工业 在线 监控
,
为石油 化 工质量 分 析 和工 业
,
、
使 用 近红 外 光 谱法 对原料进行化学 鉴 定 通 常 采
C
控 制 提 供 可 靠 的数 据参 数 节 省 运 行成本 和 常规 仪 器 消 耗
为企 业带 来
理信 息
因此 可 以 用 来 作 为 原料 品 质 分 析
ls
。
在
,
199 0
“
年早 一致
各石 油 化 工 企业 可 以 根据 以 上 应 用的 情
,
期
,
V i
e
等用
N IR
建 立 一 个新 的定 性 方法
,
称作
况结合各 自的生 产 工 艺特点
的应 用 领 域
,
选择 近 红 外在质 量 控制方 面
。
他们 的 实验 数 据 表 明 了 解 软 凝 胶 壳 的 水分 和 可 塑 性 变化 对
近 红外光 谱 的影响是 将 近 红 外技 术用 于 软 胶 囊 品 质分析 的
先决条件
。
图6
近 红 外 光 导纤维在 线监 测 混 合过 程
3
傅 立 叶变换 型 近红 外一提高 大 饲 料集 团 管
饲料 的质 量对畜群 的生 产性能有着 重要 的 影响
,
,
无法 得
、
类 药 品的近 红外 方 法
到所 加脂 肪 的准确 含量 膘 等的价 格要 高 出很多 本
傅里叶红外光谱仪说明书

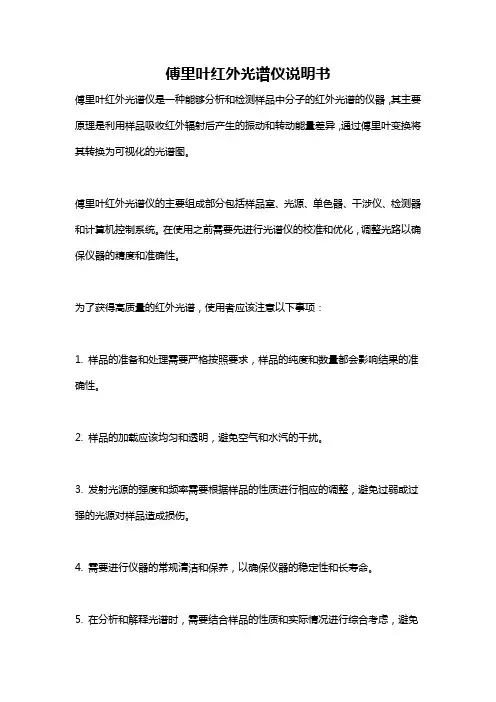

傅里叶红外光谱仪说明书
