安全阀整定压力分级

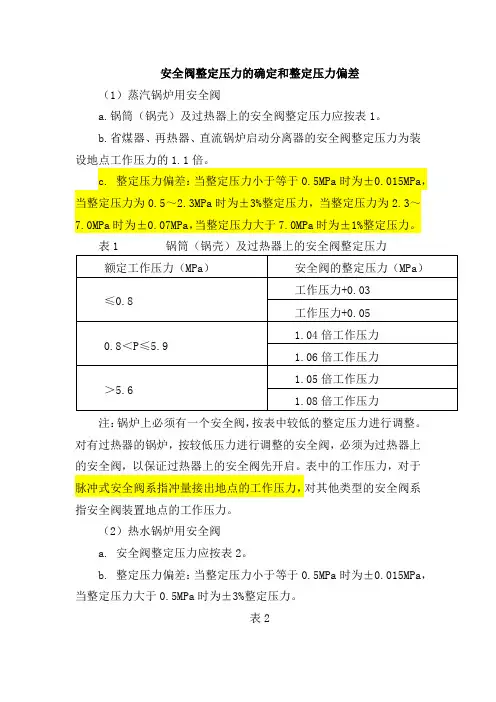

安全阀整定压力的确定和整定压力偏差
安全阀整定压力的确定和整定压力偏差（1）蒸汽锅炉用安全阀a.锅筒（锅壳）及过热器上的安全阀整定压力应按表1。
b.省煤器、再热器、直流锅炉启动分离器的安全阀整定压力为装设地点工作压力的1.1倍。
c. 整定压力偏差：当整定压力小于等于0.5MPa时为±0.015MPa，当整定压力为0.5～2.3MPa时为±3%整定压力，当整定压力为2.3～7.0MPa时为±0.07MPa，当整定压力大于7.0MPa时为±1%整定压力。
表1 锅筒（锅壳）及过热器上的安全阀整定压力注：锅炉上必须有一个安全阀，按表中较低的整定压力进行调整。
对有过热器的锅炉，按较低压力进行调整的安全阀，必须为过热器上的安全阀，以保证过热器上的安全阀先开启。
表中的工作压力，对于脉冲式安全阀系指冲量接出地点的工作压力，对其他类型的安全阀系指安全阀装置地点的工作压力。
（2）热水锅炉用安全阀a. 安全阀整定压力应按表2。
b. 整定压力偏差：当整定压力小于等于0.5MPa时为±0.015MPa，当整定压力大于0.5MPa时为±3%整定压力。
表2注：锅炉上必须有一个安全阀按表中较低的整定压力进行调整。
这里的工作压力是指与安全阀直接连接部件的工作压力。
（3）固定式压力容器用安全阀a. 固定式压力容器上只装一个安全阀时，安全阀整定压力不应大于压力容器的设计压力；固定式压力容器上按装多个安全阀时，其中一个安全阀的整定压力不应大于压力容器的设计压力，其余安全阀的整定压力可适当提高，但不得超过设计压力的1.05倍。
b. 整定压力偏差：当整定压力小于等于0.5MPa时为±0.015MPa，当整定压力大于0.5MPa时为±3%整定压力。
（4）移动式压力容器用安全阀a. 安全阀的整定压力为罐体设计压力的1.05～1.10倍，回座压力不低于开启压力的0.8倍，低温深冷型罐车安全阀的整定压力不得超过罐体设计压力。

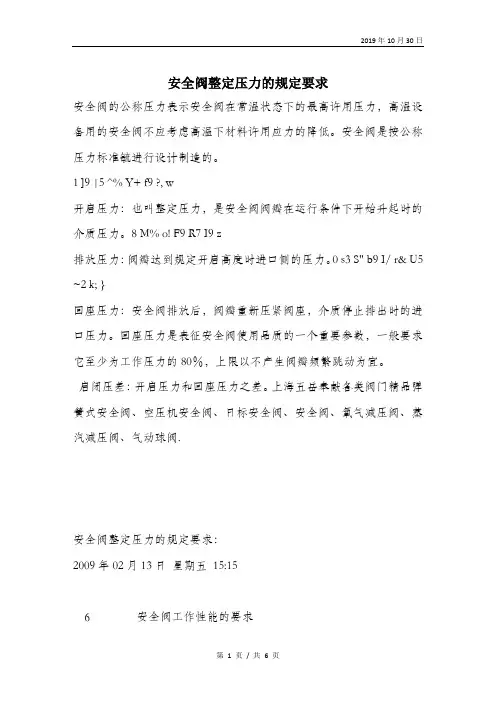

安全阀整定压力的规定要求.doc
安全阀整定压力的规定要求
安全阀的公称压力表示安全阀在常温状态下的最高许用压力，高温设备用的安全阀不应考虑高温下材料许用应力的降低。
安全阀是按公称压力标准毓进行设计制造的。
1 ]9 |5 ^% Y+ f9 ?, w
开启压力：也叫整定压力，是安全阀阀瓣在运行条件下开始升起时的介质压力。
8 M% o! F9 R7 I9 z
排放压力：阀瓣达到规定开启高度时进口侧的压力。
0 s3 S" b9 I/ r& U5 ~2 k; }
回座压力：安全阀排放后，阀瓣重新压紧阀座，介质停止排出时的进口压力。
回座压力是表征安全阀使用品质的一个重要参数，一般要求它至少为工作压力的80％，上限以不产生阀瓣频繁跳动为宜。
启闭压差：开启压力和回座压力之差。
上海五岳奉献各类阀门精品弹簧式安全阀、空压机安全阀、日标安全阀、安全阀、氧气减压阀、蒸汽减压阀、气动球阀.
安全阀整定压力的规定要求：
2009年02月13日星期五15:15
6 安全阀工作性能的要求
6.1 安全阀整定压力
安全阀的设计整定压力除制造厂有特殊规定外，一般应按表2的规定调整与校验。
表2 安全阀整定压力
安装位置
整定压力
汽包锅炉的汽包
或过热器出口
额定蒸汽压力P＜5.88MPa
控制安全阀
1.04倍工作压力
工作安全阀
1.06倍工作压力
额定蒸汽压。
安全阀整定压力的标准
安全阀整定压力的标准一、设备运行压力限制安全阀的整定压力应确保设备在运行过程中不超过其设计的工作压力限制。
整定压力应根据设备的制造标准、使用条件及安全要求来确定，以确保设备在正常运行过程中不会遭受过大的压力负荷，从而防止设备损坏或事故发生。
二、容器系统设计压力容器系统的设计压力是安全阀整定压力的重要参考依据。
安全阀的整定压力应低于或等于容器系统的设计压力，以确保在容器内部压力升高到危险水平之前，安全阀能够及时开启，释放过多的压力，从而保护容器和系统的安全。
三、安全阀类型与结构不同类型的安全阀和不同的结构形式会对整定压力的选择产生影响。
例如，弹簧式安全阀和杠杆式安全阀的整定方式就有所不同。
在选择整定压力时，应考虑到安全阀的类型和结构特点，以确保整定压力的设置既符合安全要求，又能保证阀门的正常工作。
四、工作压力变化范围设备的工作压力在运行过程中可能会受到各种因素的影响而发生变化。
安全阀的整定压力应考虑到这种工作压力的变化范围，以确保在压力升高到可能危及设备安全的水平时，安全阀能够及时响应。
五、安全阀排放能力安全阀的排放能力是指阀门在开启时能够排放的最大流量。
整定压力的设置应考虑到安全阀的排放能力，以确保在需要释放压力时，安全阀能够迅速、有效地排放过多的压力，防止设备或系统受到过大的压力负荷。
六、省煤器、再热器等整定压力对于省煤器、再热器等特定的设备，安全阀的整定压力还应考虑到这些设备的特殊要求。
例如，再热器的整定压力应考虑到其工作介质的特点和运行条件，以确保在适当的压力下进行再热过程，防止过热或超压事故的发生。
七、整定压力偏差范围安全阀的整定压力允许有一定的偏差范围。
这个偏差范围应根据设备的重要性和安全要求来确定。
在实际应用中，应定期对安全阀进行检查和调整，确保其整定压力在允许的偏差范围内，以保证设备的安全运行。
八、移动式压力容器标准对于移动式压力容器，如液化气罐车、压缩气体运输车等，安全阀的整定压力应符合相关标准和规定。
安全阀的整定压力规定(3篇)
第1篇一、引言安全阀是一种重要的安全保护装置，广泛应用于锅炉、压力容器、管道等压力设备中。
其主要作用是在设备或管道内介质压力超过规定值时，自动开启并排放介质，防止设备或管道因超压而造成损坏，保障生产安全和人员生命财产安全。
安全阀的整定压力是安全阀正常工作的关键参数，直接关系到设备运行的安全性。
本文将对安全阀的整定压力规定进行详细介绍。
二、安全阀整定压力的概念安全阀整定压力，又称开启压力，是指安全阀阀瓣在运行条件下开启时的预定压力。
在规定的工作压力范围内，安全阀的整定压力应满足以下条件：1. 整定压力应略低于设备或管道的设计压力，以确保在正常工况下安全阀能够正常工作。
2. 整定压力应满足设备或管道的实际运行需求，既能有效防止超压事故，又能避免因整定压力过低而造成不必要的排放。
3. 整定压力应满足相关标准和规程的要求。
三、安全阀整定压力的规定要求1. 公称压力与整定压力的关系安全阀的公称压力是指阀体最大允许承受的压力，如PN16、PN25、PN40、PN64等。
整定压力是指弹簧在压力的作用下，达到这个设定的压力值时，弹簧即顶起阀杆向外泄压。
整定压力的设定应满足以下要求：（1）整定压力应低于公称压力，以确保安全阀在正常工况下能够正常工作。
（2）整定压力应根据设备或管道的设计压力、介质特性、工作温度等因素进行合理设定。
2. 整定压力的设定范围安全阀的整定压力一般不大于压力容器或管道的设计压力。
具体设定范围如下：（1）锅炉安全阀：起座压力较低的安全阀的整定压力应为工作压力的1.12倍，且不应小于工作压力加0.07MPa；起座压力较高的安全阀的整定压力应为工作压力的1.14倍，且不应小于工作压力加0.1MPa。
（2）压力容器安全阀：整定压力应满足容器设计压力的90%至95%。
（3）管道安全阀：整定压力应满足管道设计压力的90%至95%。
3. 整定压力的调整安全阀整定压力的调整应严格按照以下步骤进行：（1）检查安全阀的安装位置，确保安装正确。

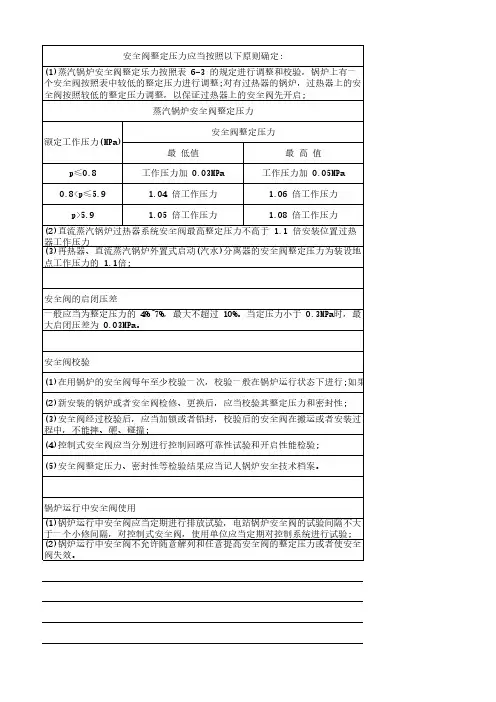

锅炉安全阀整定标准
最 低值
最高值
p≤0.8
工作压力加 0.03MPa
工作压力加 0.05MPa
0.8<p≤5.9
1.04 倍工作压力
1.06 倍工作压力
p>5.9
1.05 倍工作压力
1.08 倍工作压力
(2)直流蒸汽锅炉过热器系统安全阀最高整定压力不高于 1.1 倍安装位置过热
器工作压力 (3)再热器、直流蒸汽锅炉外置式启动(汽水)分离器的安全阀整定压力为装设地
点工作压力的 1.1倍;
安全阀的启闭压差
一般应当为整定压力的 4%~7%，最大不超过 10%。当定压力小于 0.3MPa时，最 大启闭压差为 0.03MPa。
安全阀校验
(1)在用锅炉的安全阀每年至少校验一次，校验一般在锅炉运行状态下进行;如果现场校验有困难时或者对安全阀进
(2)新安装的锅炉或者安全阀检修、更换后，应当校验其整定压力和密封性; (3)安全阀经过校验后，应当加锁或者铅封，校验后的安全阀在搬运或者安装过 程中，不能摔、砸、碰撞; (4)控制式安全阀应当分别进行控制回路可靠性试验和开启性能检验;
(5)安全阀整定压力、密封性等检验结果应当记人锅炉安全技术档案。
锅炉运行中安全阀使用
(1)锅炉运行中安全阀应当定期进行排放试验，电站锅炉安全阀的试验间隔不大 于一个小修间隔，对控制式安全阀，使用单位应当定期对控制系统进行试验; (2)锅炉运行中安全阀不允许随意解列和任意提高安全阀的整定压力或者使安全 阀失效。
安全阀整定压力应当按照以下原则确定:
(1)蒸汽锅炉安全阀整定乐力按照表 6-3 的规定进行调整和校验，锅炉上有一 个安全阀按照表中较低的整定压力进行调整;对有过热器的锅炉，过热器上的安 全阀按照较低的整定压力调整，以保证过热器上的安全阀先开启;
安全阀型号识别代码和压力等级
安全阀型号识别代码和压力等级Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998安全阀型号识别代码和压力等级安全阀是承压设备、容器和管线上的最佳超压保护装置，当介质压力升高超过允许值时，安全阀自动开启，继而全量排放，防止压力继续升高，当压力降低至规定值时，安全阀及时自动关闭。
安全阀设计、制造、验收技术标准符合GB/T12243-89要求。
封闭式安全阀的阀盖是封闭的，利于防止灰尘和杂物侵入，防止有毒和易燃介质溢出，开放式安全阀由于阀盖敞开，利于降低弹簧腔室的温度，主要用于蒸汽介质管道及容器，带散热器安全阀主要适用于介质温度超过350℃的工况。
带扳手弹簧式当介质压力达到开启压力的75%以上时，能利用作手动开启。
全启式安全阀开启高度≥1/4流道直径，排放量大，微启式安全阀开启高度为1/20～1/40流道直径。
安全阀型号编制方法阀门的型号参照机械部标准JB308-75《阀门型号编制方法》编制，系由以下八个部分组成：1 A234 -5 6其中：1 表示特种阀门代号（如低温-D、保温-B、波纹管-W，无省略）A 表示阀门类型代号（A表示安全阀）2 表示连接形式代号（表一）3 表示表示结构形式代号（表2）4 表示阀座密封面或衬里材料代号（表3）5 表示公称压力数值6 表示阀体材料代号（表4）表一连接形式代号内螺纹1外螺纹2法兰4焊接6表二安全阀结构形式代号弹簧式封闭带散热片全启式0微启式1全启式2带扳手全启式3不封闭双联弹簧微启式4微启式5全启式6微启式7带控制机构全启式8脉冲式9阀座密封面或衬里材料代号用汉语拼音字母表示，如表三所列。
表三阀座密封面或衬里材料代号阀座密封面或衬里材料代号铜合金T合金钢H橡胶X渗氮钢D尼龙塑料N硬质合金Y氟塑料F衬胶J 锡基轴承合金（巴氏合金）B搪瓷C注：由阀体直接加工的阀座密封面材料用“W”表示；当阀座和阀瓣密封面材料不同时，用低硬度材料代号表示。
安全阀压力等级范围和整定压力
安全阀压力等级范围和整定压力
安全阀的压力等级范围：
安全阀的压力等级依据其最高允许的工作温度和工作压力来确定。
在使用安全阀时，应根据工作条件选择相应的压力等级，以确保安全阀能够正常工作。
安全阀的压力等级通常为：10、16、25、40、63、100、160、250、320、400、500等级。
其中，10和16级别适用于低压介质，如水、蒸气、空气等；25级别适用于中压介质，如燃气等；40、63、100、160、250等级适用于高压介质，如热力、化工、航空等。
安全阀的整定压力：
安全阀整定压力是指在特定的安全阀工作条件下所设置的阀门开启压力。
整定压力应高于工作介质的最高工作压力，但不能高于安全阀压力等级的最大压力。
在整定安全阀压力时，应按照规定的程序进行，同时要使用专业的安全阀整定设备。
在整定过程中，需要注意以下几点：
1. 应保证整定设备的准确性和可靠性；
2. 应在安全阀工作温度和压力下进行整定；
3. 在整定过程中，应注意安全，防止过渡压力导致安全阀失效；
4. 整定后，应进行测试和验证，确保安全阀的正常工作。
安全阀整定压力
安全阀整定压力时间:2009-09-14来源:原创作者: 点击:1028次安全阀整定压力整定压力的设计整定压力除制造厂有特殊规定外，一般应按表2的规定调整与校验。
表2 整定压力安装位置整定压力汽包锅炉的汽包或过热器出口额定蒸汽压力P＜5.88MPa控制 1.04倍工作压力工作 1.06倍工作压力额定蒸汽压力P≥5.88MPa控制 1.05倍工作压力工作 1.08倍工作压力直流锅炉的过热器出口控制 1.08倍工作压力工作 1.10倍工作压力再热器 1.10倍工作压力启动分离器 1.10倍工作压力注1：各部件的工作压力指安装地点的工作压力（脉冲式为冲量接出地点的工作压力）。
注2：过热器出口的整定压力，应保证在该锅炉一次汽水系统所有的中，此最先动作。
（kg/h）（2）6.8.2对于过热蒸汽（指过热度大于10℃的蒸汽）当排放压力为0.1MPa～11MPa时，有Wt＝5.25APdKsh（kg/h）（3）当排放压力为11MPa～22MPa时，有（kg/h）（4）6.8.3对于用液体作为试验介质时理论排放量则为（非粘性液体μ≤0.02Pa•s）（kg/h）（5）式(5)仅适用于介质的雷诺数大于或等于400的情况，否则应另作研究。
式（1）～式（5）中：Wt－理论排量，kg/h；Pd－实际排放压力（绝对压力），MPa；Ps－的整定压力，MPa；A－流道面积，mm2；Ksh－过热修正系数（见附录A）。
ρ－密度，kg/m3；ΔP—压差，MPa；Pb－排放背压（绝对压力），MPa；6.8.4对于用空气或其他气体作为试验介质临界状态下（即）的理论排量：（6）Pd=1.03Ps+0.1亚临界状态下（即）的理论排量：（7）式（6）～式（7）中：A－流道面积，mm2；Pd－实际排放压力（绝对压力），MPa；C－绝热指数k的函数，即Ps－的整定压力，MPa；M－气体分子量，kg/kmol；Z－压缩系数，在多数情况下Z为1；T－实际排放温度，K；V－实际排放压力和排放温度下的比体积，m3/kg；Kb－亚临界流动状态下理论排量修正系数，参见附录B。
