瓷夹或塑料夹配线交底记录

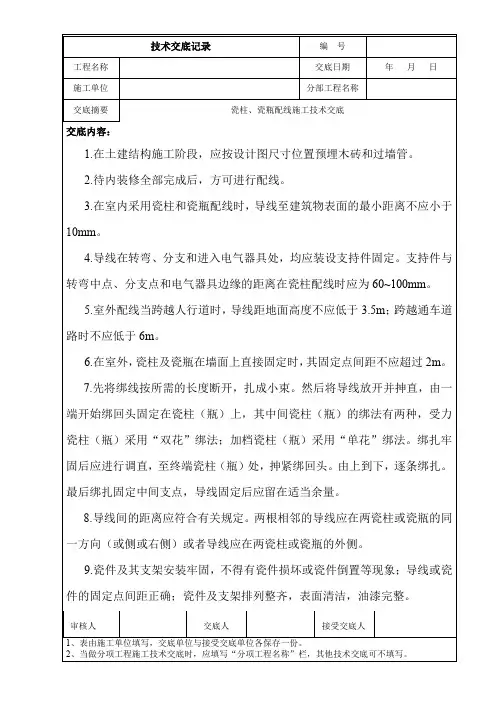

瓷柱、瓷瓶配线施工技术交底
1.在土建结构施工阶段，应按设计图尺寸位置预埋木砖和过墙管。
2.待内装修全部完成后，方可进行配线。
3.在室内采用瓷柱和瓷瓶配线时，导线至建筑物表面的最小距离不应小于10mm。
4.导线在转弯、分支和进入电气器具处，均应装设支持件固定。支持件与转弯中点、分支点和电气器具边缘的距离在瓷柱配线时应为60~100mm。
16.瓷件的固定不合要求，应用木螺丝固定瓷件，严禁使用铁钉和采用粘接法。
17.变形缝两侧的导线未加装瓷件固定，应按要求及时补装，导线要留有补偿余量。
18.导线过分松弛，超过允许偏差，应及时进行调整，使其达到要求。
19.绑扎导线时，采用裸导线做为绑线。塑料绝缘导线必须采用塑料绑线进行绑扎。
20.在导线分支处、接头处未加装固定瓷件。应及时补装，保证导线不受横向拉力。
8.导线间的距离应符合有关规定。两根相邻的导线应在两瓷柱或瓷瓶的同一方向（或侧或右侧）或者导线应在两瓷柱或瓷瓶的外侧。
9.瓷件及其支架安装牢固，不得有瓷件损坏或瓷件倒置等现象；导线或瓷件的固定点间距正确；瓷件及支架排列整齐，表面清洁，油漆完整。
10.防导线平直整齐，瓷件固定可靠；在穿过梁、墙、楼板和跨越其它线路、管道时装设保护管；经过建筑物的变形缝处的导线两端固定可靠，并留有补偿有余量。
5.室外配线当跨越人行道时，导线距地面高度不应低于3.5m；跨越通车道路时不应低于6m。
6.在室外，瓷柱及瓷瓶在墙面上直接固定时，其固定点间距不应超过2m。
7.先将绑线按所需的长度断开，扎成小束。然后将导线放开并抻直，由一端开始绑回头固定在瓷柱（瓶）上，其中间瓷柱（瓶）的绑法有两种，受力瓷柱（瓶）采用“双花”绑法；加档瓷柱（瓶）采用“单花”绑法。绑扎牢固后应进行调直，至终端瓷柱（瓶）处，抻紧绑回头。由上到下，逐条绑扎。最后绑扎固定中间支点，导线固定后应留在适当余量。
室内配管配线工程交底记录
16、施工临时用电严禁乱拉乱接，乱接使用无插座的钨丝灯、电器设备和老花及单股线。使用强检查漏保器等失灵可靠方可操作，电线不得拖地、碾压、破皮、老化等，接头牢固，绝缘符合规范要求。
地线——黄绿相间色
零线——淡蓝色
相线：A相黄色
B相绿色
C相红色
15、BV型绝缘电线的绝缘层厚度应不小于下表规定。
序号
1
2
3
4
5
6
7
8
9
10
电线芯线标称截面积(mm )
1.5
2.5
4
6
10
16
25
35
50
70
绝缘层厚度规定值(mm)
0.7
0.8
0.8
0.8
1
1
1.2
1.2
1.4
1.4
16、电线进入配电箱内应排列整齐，接地良好，导线应有适当余量，导线在管内不能有接头。
11、不同电压，不同回路的交直流电线，不能穿于同一管内。
12、接地(PE)式接零(PEN)支线必须单独与接地(PE)或接零(PEN)干线相连接，不得串联连接。
13、电线穿管前应清除管内杂物和积水，立管应有保护措施，不进入接线盒(箱)的垂直管在穿线后应密封。
14、多相供电时(如三相四线)电线的颜色应符合下列规定
17、在接线盒内的接头应搪锡，包扎应用橡胶布和黑胶布。
18、绝缘电阻应测试合格，作好记录，并应签证齐全。
19、安装电工应持证上岗。施工现场安全注意事项交底

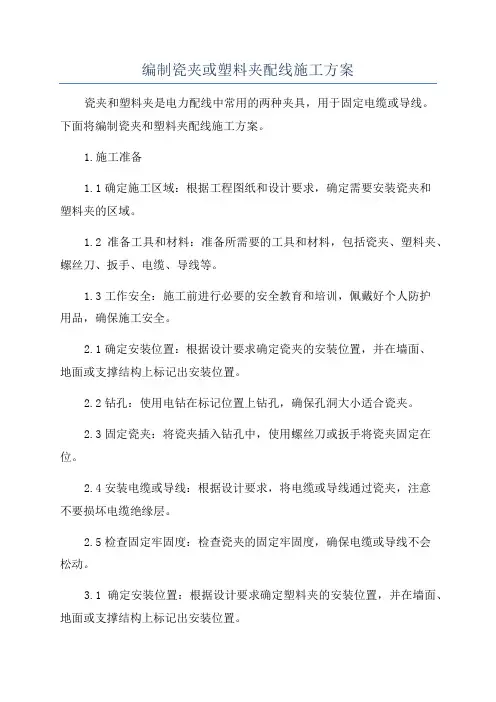

编制瓷夹或塑料夹配线施工方案
编制瓷夹或塑料夹配线施工方案瓷夹和塑料夹是电力配线中常用的两种夹具，用于固定电缆或导线。
下面将编制瓷夹和塑料夹配线施工方案。
1.施工准备1.1确定施工区域：根据工程图纸和设计要求，确定需要安装瓷夹和塑料夹的区域。
1.2准备工具和材料：准备所需要的工具和材料，包括瓷夹、塑料夹、螺丝刀、扳手、电缆、导线等。
1.3工作安全：施工前进行必要的安全教育和培训，佩戴好个人防护用品，确保施工安全。
2.1确定安装位置：根据设计要求确定瓷夹的安装位置，并在墙面、地面或支撑结构上标记出安装位置。
2.2钻孔：使用电钻在标记位置上钻孔，确保孔洞大小适合瓷夹。
2.3固定瓷夹：将瓷夹插入钻孔中，使用螺丝刀或扳手将瓷夹固定在位。
2.4安装电缆或导线：根据设计要求，将电缆或导线通过瓷夹，注意不要损坏电缆绝缘层。
2.5检查固定牢固度：检查瓷夹的固定牢固度，确保电缆或导线不会松动。
3.1确定安装位置：根据设计要求确定塑料夹的安装位置，并在墙面、地面或支撑结构上标记出安装位置。
3.2钻孔：使用电钻在标记位置上钻孔，确保孔洞大小适合塑料夹。
3.3固定塑料夹：将塑料夹插入钻孔中，使用螺丝刀或扳手将塑料夹固定在位。
3.4安装电缆或导线：根据设计要求，将电缆或导线通过塑料夹，注意不要损坏电缆绝缘层。
3.5检查固定牢固度：检查塑料夹的固定牢固度，确保电缆或导线不会松动。
4.验收和维护4.1验收：施工完成后，进行验收，检查瓷夹和塑料夹的安装质量和固定牢固度是否符合设计要求。
4.2维护：定期检查瓷夹和塑料夹的状态，如有松动或损坏，及时更换或修复，以保证电缆或导线的安全使用。
以上就是瓷夹和塑料夹配线施工方案的编制，实施时应严格按照施工步骤操作，并注意施工安全。
在施工过程中，应始终遵守相关的规范和安全操作程序，确保施工质量和人员安全。
瓷柱、瓷瓶配线工艺、瓷夹或塑料夹配线工艺
2.3 作业条件：
2.3.1 在土建结构施工阶段，应按设计图尺寸位置预埋木砖和过墙管。
2.3.2 待内装修全部完成后，方可进行配线。
3 操作工艺
3.1 工艺流程：
预埋木砖和保护管
弹线
瓷柱、瓷
导线
导线
线路检查
定位
瓶固定
敷设
连接
绝缘摇测
预埋塑料胀管
3.2 弹线定位：
3.2.1 弹线定位应符合以下规定：
3.2.1.1 瓷柱配线时，导线线间最小距离及固定点最大距离见表 3-21 所示。
2.3.2 装修作业全部完成。
3 操作工艺
3.1 工艺流程：
预埋木砖和保护管
弹线
夹板
导线
导线
线路检查
定位
固定
敷设
连接
绝缘摇测
预埋塑料胀管
3.2 弹线定位：
3.2.1 弹线定位应符合以下规定：
3.2.1.1 线路与其它管路应避免相遇，接近敷设时，其最小距离应符合 3-1、表 3-2
规定。
3.2.1.2 导线在转弯、分支和进入电气器具处，均应装设支持件固定。采用瓷夹板或
（珠）或瓷瓶固定。见图 3-56 和图 3-57 所示。
3.6.2.5 导线在进入电气器具，开关及插座时，应在距其 100mm 处用瓷柱或瓷瓶加
以固定，导线穿墙做法见图 3-58 和图 3-59 所示。
3.6.2.6 瓷柱或瓷瓶配线时，终端回头绑扎的公卷和单卷数见表 3-26 所示。
3.6.2.7 所用绑线应根据导线的截面进行选择，见表 3-27 所示。
1.0
2.5
1.5
2.5
2.5
4
≤6000
瓷夹或塑料夹配线
瓷夹或塑料夹配线依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本工艺标准适用于干燥、无机械操作的室内及室外挑檐下的电气照明明配线工程。
2、施工准备2.1材料要求：2.1.1瓷平（塑料夹）：其底板应平整完好，不得有破裂、歪斜等现象。
2.1.2绝缘导线：导线的规格、型号必须符合设计要求，并有产品合格证。
2.1.3螺旋接线钮：应根据导线截面和导线的根数选择相应型号的加强型绝缘钢壳螺旋接线钮。
2.1.41C型压线帽有关材料要求请见3—8、2.1.5有关内容。
2.1.5套管：有铜套管，铝套管及铜铝过渡套管三种，选用时应采用与导线材质规格相应的套管。
2.1.6塑料胀塞：其规格与被紧固的电气器具荷重相适应，并选用相应规格的木螺丝配套使用。
2.1.7镀锌材料：机螺丝、螺栓、木螺丝、螺母、垫圈、弹簧垫圈等。
2.1.8辅助材料：钻头、黑胶布、，橡胶绝缘带，粘塑料绝缘带、砂布鞋、焊锡、焊剂、木砖等。
2.2主要机具：2.2.1铅笔、卷尺、线坠、粉线袋、水桶、钢丝刷。
2.2.2手锤、錾子、手电钻、电锤、电炉、锡锅、锡勺。
2.2.3工具袋、工具箱、万用表、兆欧表、高凳等。
2.3作业条件：2.3.1配合土建结构施工，根据设计图位置尺寸要求，将木砖，过墙管预埋正确。
2.3.2装修作业全部完成。
3、操作工艺3.1工艺流程：弹线定位——预埋木砖和保护（预埋塑料胀管）——夹板固定——导线敷设——导线连结——线路检查、绝缘摇测3.2弹线定位：3.2.1弹线定位应符合以下规定：3.2.1.1线路与其它管路应避免相遇，接近敷设时，其最小距离应符合3-1、表3-2规定。
3.2.1.2导线在转弯、分支和进入电气器具处，均应装设支持件固定。
采用瓷夹板或塑料夹板配线时，支持点与转弯中点、分支点和电气器具边缘的距离为40～60mm。
3.2.1.3导线沿室内墙壁、顶棚敷设时，其支持件固定点间的距离应符合表3.2.1.3规定。
9瓷夹或塑料夹配线施工作业指导书
瓷夹或塑料夹配线施工作业指导书1.依据标准及范围《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-2002本作业指导书适用于干燥、无机械操作的室内及室外挑檐下的电气照明明配线工程。
2.施工准备2.1材料要求：2.1.1瓷平（塑料夹）：其底板应平整完好，不得有破裂、歪斜等现象。
2.1.2绝缘导线：导线的规格、型号必须符合设计要求，并有产品合格证。
2.1.3螺旋接线钮：应根据导线截面和导线的根数选择相应型号的加强型绝缘钢壳螺旋接线钮。
2.1.41C型压线帽有关材料要求请见3—8、2.1.5有关内容。
2.1.5套管：有铜套管，铝套管及铜铝过渡套管三种，选用时应采用与导线材质规格相应的套管。
2.1.6塑料胀塞：其规格与被紧固的电气器具荷重相适应，并选用相应规格的木螺丝配套使用。
2.1.7镀锌材料：机螺丝、螺栓、木螺丝、螺母、垫圈、弹簧垫圈等。
2.1.8辅助材料：钻头、黑胶布、，橡胶绝缘带，粘塑料绝缘带、砂布鞋、焊锡、焊剂、木砖等。
2.2主要机具：2.2.1铅笔、卷尺、线坠、粉线袋、水桶、钢丝刷。
2.2.2手锤、錾子、手电钻、电锤、电炉、锡锅、锡勺。
2.2.3工具袋、工具箱、万用表、兆欧表、高凳等。
2.3作业条件：2.3.1配合土建结构施工，根据设计图位置尺寸要求，将木砖，过墙管预埋正确。
2.3.2装修作业全部完成。
3.操作工艺3.1工艺流程：弹线定位——预埋木砖和保护（预埋塑料胀管）——夹板固定——导线敷设——导线连结——线路检查、绝缘摇测3.2弹线定位：3.2.1弹线定位应符合以下规定：3.2.1.1线路与其它管路应避免相遇，接近敷设时，其最小距离应符合3-1、表3-2规定。
3.2.1.2导线在转弯、分支和进入电气器具处，均应装设支持件固定。
采用瓷夹板或塑料夹板配线时，支持点与转弯中点、分支点和电气器具边缘的距离为40～60mm。
3.2.1.3导线沿室内墙壁、顶棚敷设时，其支持件固定点间的距离应符合表3.2.1.3规定。
塑料护套线配线安装交底记录
塑料护套线配线安装交底记录交底时间：2024年5月1日交底地点：XXXX工程现场参与人员：1.项目经理：XXX3.电气工程师：XXX4.施工队伍：XXX施工队交底内容：1.安装要求：a.根据设计方案和施工图进行布线，确保每个电气设备都有足够的电源供应。
b.选择合适的电线规格和数量，根据电流负荷和线路长度计算确定。
c.安装过程中要注意保持线路的干净整齐，避免交叉绕线和悬挂线路，确保安装美观。
d.在可视范围内使用塑料护套线，避免暴露的电线直接接触外部环境。
2.安装步骤：a.按照施工图纸标明的线路进行布线，并使用垂直线沿线固定。
b.在起始位置切断所需长度的塑料护套线，并留出一定长度的冗余线。
c.在线路起始端和终止端分别安装插座和开关，确保线路连接正确。
d.通过塑料护套线上的刻度线剥开相应长度的外皮，并将裸露的导线插入插座或开关上的接线孔中。
e.使用电工胶布固定护套线和导线，确保插座和开关紧固牢固。
f.检查每个接线点的连接是否牢固，没有松动或断开的情况。
3.安全注意事项：a.在进行线路布线和接线时，必须先切断供电。
b.确保所有的安全用具（如绝缘手套、绝缘鞋）都佩戴正确，并进行必要的绝缘防护。
c.施工过程中不得踩踏、压碾或受力过大的地方。
d.避免在潮湿、易爆、易燃和有腐蚀性气体的环境中施工。
e.严禁私拉乱接、随意改变线路布线和连接方式。
4.质量验收标准：a.电线应符合国家标准，表面应光滑，无明显破损和折断。
b.插座和开关应正常工作，插头和插座之间的插拔力应适中。
c.线路接头应牢固可靠，无松动和接触不良现象。
d.线路布线应整齐美观，不得有明显的交叉和叠加。
以上就是塑料护套线配线安装交底记录的内容，希望能对大家的工作有所帮助。
在实际工程施工中，还要根据具体情况进行详细操作指导，并遵循相关安全规范和标准，确保电气设施的安全运行。
【施工方案】塑料线槽配线安装交底记录
2008年10月15日施管表5
2008年10月15日施管表5
2008年10月15日施管表5
图3.3.1用木砖安装
混凝土墙、砖墙可采用塑料胀管固定塑料线槽。
根据胀管直径和长度选择钻头，在标出的固定点位置上钻孔，不应歪斜、豁口，应垂直钻好孔后，将孔内残存的杂物清净，用木锤把塑料胀管垂直敲
图3.3.3.1伞型螺栓安装做法
图3.3.3.2伞型螺栓构造
线槽及附件连接处应严密平整，无孔不入缝隙，紧贴建筑物固定点最大间距见表
线槽分支接头，线槽附件如直能，三能转角，接头，插口，盒，箱应采用相同材质的定型产
2008年10月15日施管表5
图3.4.2塑料线槽安装示意图
—阴角；4—直转有；5—平转角；6—平三通；7—顶三通；8—连接头；9—右三角；
12—接线盒插口；13—灯头盒插口；14—灯头盒；15—接线盒
线槽各种附件安装要求：
盒子均应两点固定，各种附件角、转角，三通等固定点不应少于两点（卡装式除外）接线盒，灯头盒应采用相应插口连接。
2008年10月15日施管表5
2008年10月15日施管表5。
