常用运算放大器电路 (全集)

常用运算放大器电路 (全集)

常用运算放大器电路(全集)下面是[常用运算放大器电路(全集)]的电路图常用OP电路类型如下:1. Inverter Amp. 反相位放大电路:放大倍数为Av = R2 / R1但是需考虑规格之Gain-Bandwidth数值。

R3 = R4 提供1 / 2 电源偏压C3 为电源去耦合滤波C1, C2 输入及输出端隔直流此时输出端信号相位与输入端相反2. Non-inverter Amp. 同相位放大电路:放大倍数为Av=R2 / R1R3 = R4提供1 / 2电源偏压C1, C2, C3 为隔直流此时输出端信号相位与输入端相同3. Voltage follower 缓冲放大电路:O/P输出端电位与I/P输入端电位相同单双电源皆可工作4. Comparator比较器电路:I/P 电压高于Ref时O/P输出端为Logic低电位I/P 电压低于Ref时O/P输出端为Logic高电位R2 = 100 * R1 用以消除Hysteresis状态, 即为强化O/P输出端, Logic高低电位差距,以提高比较器的灵敏度. (R1=10 K, R2=1 M)单双电源皆可工作5. Square-wave oscillator 方块波震荡电路:R2 = R3 = R4 = 100 KR1 = 100 K, C1 = 0.01 uFFreq = 1 /(2π* R1 * C1)6. Pulse generator脉波产生器电路:R2 = R3 = R4 = 100 KR1 = 30 K, C1 = 0.01 uF, R5 = 150 KO/P输出端On Cycle = 1 /(2π* R5 * C1)O/P输出端Off Cycle =1 /(2π* R1 * C1)7. Active low-pass filter 主动低通滤波器电路:R1 = R2 = 16 KR3 = R4 = 100 KC1 = C2 = 0.01 uF放大倍数Av = R4 / (R3+R4)Freq = 1 KHz8. Active band-pass filter 主动带通滤波器电路:R7 = R8 = 100 K, C3 = 10 uFR1 = R2 = 390 K, C1 = C2 = 0.01 uFR3 = 620, R4 = 620KFreq = 1 KHz, Q=259. High-pass filter 高通滤波器电路:C1 = 2*C2 = 0.02 uF, C2 = 0.01 uFR1 = R2 = 110 K6 dB Low-cut Freq = 100 Hz10. Adj. Q-notch filter 频宽可调型滤波器电路:R1 = R2 = 2 * R3C1 = C2 = C3 / 2Freq = 1 /(2π* R1 * C1)VR1调整负回授量, 越大则Q值越低。

运算放大器的常见电路

运算放大器的常见电路

2.3.1 同相放大电路
3. 虚假短路 ▪ 图中输出通过负反馈的作用, 使vn自动地跟踪vp, 即vp≈vn,或vid=vp-vn≈0。 这种现象称为虚假短路,简称 虚短
▪ 由于运放的输入电阻ri很大,所以,运放两输入端之间的 ip=-in = (vp-vn) / ri ≈0,这种现象称为虚断。
由运放引入负反馈而得到的虚短和虚断两个重要概念,是分 析由运放组成的各种线性应用电路的利器,必须熟练掌握。
根据“虚短”,vP vP 0
根得据 “ 虚 断 ” , ii 0
得 因此
i2
i1
vI R
电容器被充电,其充电电流为 i2
设电容器C的初始电压为零,则
vN
vO
1 C
1 i2dt C
vI dt R
vO
1 RC
vIdt
式中,负号表示vO与vI在相位上是相反的。
(积分运算)
2.4.4 积分电路和微分电路
3. 若V-< vO <V+ 则 (vP-vN)0
4. 输入电阻ri的阻值很高 使 iP≈ 0、iN≈ 0
5. 输出电阻很小, ro ≈ 0
图2.2.1 运放的简化电路模型
理想:ri≈∞ ro≈0 Avo→∞ vo=Avo(vp-vn)
2.3 基本线性运放电路
2.3.1 同相放大电路 2.3.2 反相放大电路
2.3.1 同相放大电路
1. 基本电路
(a)电路图
(b)小信号电路模型
图2.3.1 同相放大电路
2.3.1 同相放大电路
2. 负反馈的基本概念 ▪ 开环 ▪ 闭环 ▪ 反馈:将放大电路输出量, 通过某种方式送回到输入回路 的过程。 ▪ 瞬时电位变化极性——某时刻电位的斜率

运算放大器构成的18种功能电路(带multisim仿真)

运算放大器构成的18种功能电路(带multisim仿真)

(1)反相比例放大器:将输入加至反相端,同时将正相端子接地,由运放的虚短和虚断V U U 0==+-,又有102R U U R U U i -=---,得输出为:i U R RU 210-= 仿真电路为:取:Ω==k R R 2221,tV U sin 21=,得到输出结果为:tV U sin 40-=输出波形为:(2)电压跟随器:当同相比例放大器的增益为1时,可得到电压跟随器,其在两个电路的级联中具有隔离缓冲作用。

可消除两级电路间的相互影响。

其仿真波形为:取输入为4V,频率为1kHz的方波,得到输出结果为:(3)同相比例放大器:将INA133的2,5和1,3端子分别并联,以此运放作为基本放大器,反馈网络串联在输入回路中,且反馈电压正比于输入电压,引入串联电压负反馈。

反馈电压1211U R R R U f +=由运放的虚短和虚断,有输出电压为:1120)1(U R R U += 其仿真电路为:取tV U sin 21=,Ω==k R R 2212,得到结果为:tV U sin 60= 其输出波形为:(4)反相器:当方向比例放大器增益为1时可得到反相器电路,其仿真电路为:取:tV U sin 21=,输出结果为:tV U U sin 210-=-=仿真输出波形为:(5)同相相加器;将输入信号引至同相端,得到同相相加器由INA133内置电阻设计如下电路,得到输出结果为:210U U U += 仿真电路为:取tV U sin 21=,tV U sin 32=,由公式得到结果为:tV U sin 50= 仿真输出波形为:(6)相减器:将输入信号分别加在INA133的正相和反相输入端,可得到相减电路,其仿真电路如下: 其输出结果为:210U U U -=取tV U sin 51=,tV U sin 22=,计算输出结果为:tV U sin 30=其仿真输出波形为:(7)积分器:利用INA133及电容可构成反相积分器,仿真电路如下图,电阻2R 与运放构成积分器,电阻1R 可起到保护作用,防止低频信号增益过大。

运放常用电路

运放常用电路

运放常用电路运放是一种重要的电子元器件,它可以被应用于各种领域,包括放大、滤波、计算、比较、振荡等等。

在实际应用中,运放常用电路有很多种,下面我们来了解一些常见的运放电路。

1. 基本放大电路基本放大电路是运放应用中最基本的电路之一,它可以实现信号的放大。

它由一个运放、两个电阻和一个输入信号源组成。

其中一个电阻与输入信号源串联,另一个电阻与运放的负输入端和输出端串联,正输入端接地。

基本放大电路的放大倍数由两个电阻的比值决定,可以通过改变电阻值来实现放大倍数的调节。

2. 反馈放大电路反馈放大电路是一种通过反馈来控制放大倍数的电路。

它由一个运放、两个电阻和一个反馈电阻组成。

其中一个电阻与输入信号源串联,另一个电阻与运放的负输入端和反馈电阻串联,正输入端接地。

反馈电阻的作用是将输出信号反馈到运放的负输入端,从而使运放输出稳定,放大倍数受到控制。

3. 滤波电路滤波电路是一种可以滤除不需要的频率成分的电路。

它由一个运放、电容和电阻组成。

其中一个电阻和一个电容串联,另一个电阻与运放的负输入端和输出端串联,正输入端接地。

滤波电路可以分为低通滤波电路和高通滤波电路两种,具体的滤波效果取决于电容和电阻的数值。

4. 比较电路比较电路是一种可以比较两个输入信号大小的电路。

它由一个运放、两个输入信号和一个参考电压源组成。

其中一个输入信号与参考电压源相比较,另一个输入信号与运放的正输入端相连。

当参考电压大于输入信号时,输出为正电压;当参考电压小于输入信号时,输出为负电压。

5. 振荡电路振荡电路是一种可以产生周期性信号的电路。

它由一个运放、电容和电阻组成。

其中一个电容和一个电阻串联,另一个电阻与运放的正输入端和输出端串联,负输入端接地。

振荡电路可以分为正弦波振荡电路和方波振荡电路两种,具体的振荡频率和波形取决于电容和电阻的数值。

以上是常见的五种运放常用电路,它们都有各自不同的应用场景和特点。

在实际应用中,我们可以根据需要选择不同的运放电路来实现特定的功能。

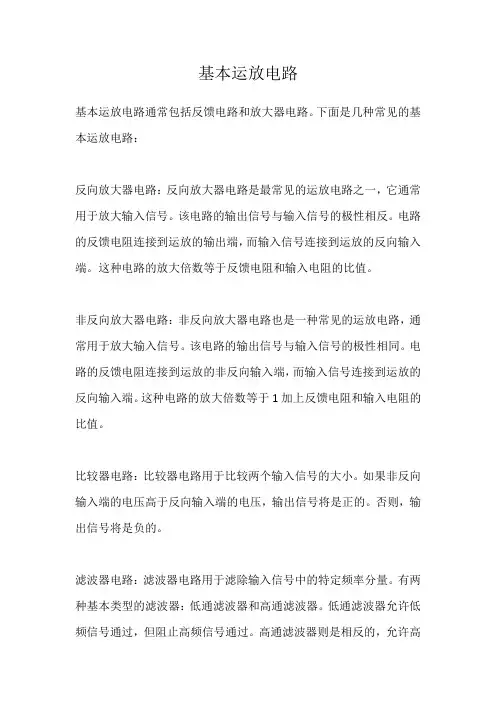

基本运放电路

基本运放电路

基本运放电路
基本运放电路通常包括反馈电路和放大器电路。

下面是几种常见的基本运放电路:
反向放大器电路:反向放大器电路是最常见的运放电路之一,它通常用于放大输入信号。

该电路的输出信号与输入信号的极性相反。

电路的反馈电阻连接到运放的输出端,而输入信号连接到运放的反向输入端。

这种电路的放大倍数等于反馈电阻和输入电阻的比值。

非反向放大器电路:非反向放大器电路也是一种常见的运放电路,通常用于放大输入信号。

该电路的输出信号与输入信号的极性相同。

电路的反馈电阻连接到运放的非反向输入端,而输入信号连接到运放的反向输入端。

这种电路的放大倍数等于1加上反馈电阻和输入电阻的比值。

比较器电路:比较器电路用于比较两个输入信号的大小。

如果非反向输入端的电压高于反向输入端的电压,输出信号将是正的。

否则,输出信号将是负的。

滤波器电路:滤波器电路用于滤除输入信号中的特定频率分量。

有两种基本类型的滤波器:低通滤波器和高通滤波器。

低通滤波器允许低频信号通过,但阻止高频信号通过。

高通滤波器则是相反的,允许高
频信号通过,但阻止低频信号通过。

这些是基本的运放电路,它们可以组合使用以创建更复杂的电路。

运算放大器7大经典电路实图分析!

运算放大器7大经典电路实图分析!运放的基本分析方法:虚断,虚短。

对于不熟悉的运放应用电路,就使用该基本分析方法。

运放是用途广泛的器件,接入适当的反馈网络,可用作精密的交流和直流放大器、有源滤波器、振荡器及电压比较器。

8号线攻城狮1运放在有源滤波中的应用上图是典型的有源滤波电路(赛伦-凯电路,是巴特沃兹电路的一种)。

有源滤波的好处是可以让大于截止频率的信号更快速的衰减,而且滤波特性对电容、电阻的要求不高。

该电路的设计要点是:在满足合适的截止频率的条件下,尽可能将R233和R230的阻值选一致,C50和C201的容量大小选取一致(两级RC电路的电阻、电容值相等时,叫赛伦凯电路),这样就可以在满足滤波性能的情况下,将器件的种类归一化。

其中电阻R280是防止输入悬空会导致运放输出异常。

滤波最常用二阶有源低通滤波电路为巴特沃兹低通滤波,单调下降,曲线平坦最平滑;●巴特沃兹低通滤波中用的最多的是赛伦凯乐电路,即仿真的该电路。

一个滤波器,要知道其截至频率是多少,或者能写出传递函数和频率响应也可以。

如果该滤波器还有放大功能,要知道该滤波器的增益是多少。

当两级RC电路的电阻、电容值相等时,叫赛伦凯电路,在二阶有源电路中引入一个负反馈,目的是使输出电压在高频率段迅速下降。

二阶有源低通滤波电路的通带放大倍数为 1+Rf /R1 ,与一阶低通滤波电路相同;截止频率为:注明,m的单位为欧姆, N 的单位为 u。

所以计算得出截止频率为:●切比雪夫,迅速衰减,但通带中有纹波;●贝塞尔(椭圆),相移与频率成正比,群延时基本是恒定。

8号线攻城狮2运放在电压比较器中的应用上图是典型信号转换电路,将输入的交流信号,通过比较器LM393,将其转化为同频率的方波信号(存在反相让软件处理一下就可以),该电路在交流信号测频中广泛使用。

该电路实际上是过零比较器和深度放大电路的结合。

将输出进行(1+R292/R273)倍的放大,放大倍数越高,方波的上升边缘越陡峭。

经典的运算放大器基本电路大全

运算放大器基本电路大全我们经常看到很多非常经典的运算放大器应用图集,但是这些应用都建立在双电源的基础上,很多时候,电路的设计者必须用单电源供电,但是他们不知道该如何将双电源的电路转换成单电源电路。

在设计单电源电路时需要比双电源电路更加小心,设计者必须要完全理解这篇文章中所述的内容。

1.1 电源供电和单电源供电所有的运算放大器都有两个电源引脚,一般在资料中,它们的标识是VCC+和VCC-,但是有些时候它们的标识是VCC+和GND。

这是因为有些数据手册的作者企图将这种标识的差异作为单电源运放和双电源运放的区别。

但是,这并不是说他们就一定要那样使用――他们可能可以工作在其他的电压下。

在运放不是按默认电压供电的时候,需要参考运放的数据手册,特别是绝对最大供电电压和电压摆动说明。

绝大多数的模拟电路设计者都知道怎么在双电源电压的条件下使用运算放大器,比如图一左边的那个电路,一个双电源是由一个正电源和一个相等电压的负电源组成。

一般是正负15V,正负12V和正负5V也是经常使用的。

输入电压和输出电压都是参考地给出的,还包括正负电压的摆动幅度极限Vom以及最大输出摆幅。

单电源供电的电路(图一中右)运放的电源脚连接到正电源和地。

正电源引脚接到VCC+,地或者VCC-引脚连接到GND。

将正电压分成一半后的电压作为虚地接到运放的输入引脚上,这时运放的输出电压也是该虚地电压,运放的输出电压以虚地为中心,摆幅在Vom 之内。

有一些新的运放有两个不同的最高输出电压和最低输出电压。

这种运放的数据手册中会特别分别指明Voh 和Vol 。

需要特别注意的是有不少的设计者会很随意的用虚地来参考输入电压和输出电压,但在大部分应用中,输入和输出是参考电源地的,所以设计者必须在输入和输出的地方加入隔直电容,用来隔离虚地和地之间的直流电压。

(参见1.3节)图一通常单电源供电的电压一般是5V,这时运放的输出电压摆幅会更低。

另外现在运放的供电电压也可以是3V 也或者会更低。

(完整)经典的运算放大器基本电路大全,推荐文档

运算放大器基本电路大全我们经常看到很多非常经典的运算放大器应用图集,但是这些应用都建立在双电源的基础上,很多时候,电路的设计者必须用单电源供电,但是他们不知道该如何将双电源的电路转换成单电源电路。

在设计单电源电路时需要比双电源电路更加小心,设计者必须要完全理解这篇文章中所述的内容。

1.1 电源供电和单电源供电所有的运算放大器都有两个电源引脚,一般在资料中,它们的标识是VCC+和VCC-,但是有些时候它们的标识是VCC+和GND。

这是因为有些数据手册的作者企图将这种标识的差异作为单电源运放和双电源运放的区别。

但是,这并不是说他们就一定要那样使用――他们可能可以工作在其他的电压下。

在运放不是按默认电压供电的时候,需要参考运放的数据手册,特别是绝对最大供电电压和电压摆动说明。

绝大多数的模拟电路设计者都知道怎么在双电源电压的条件下使用运算放大器,比如图一左边的那个电路,一个双电源是由一个正电源和一个相等电压的负电源组成。

一般是正负15V,正负12V和正负5V也是经常使用的。

输入电压和输出电压都是参考地给出的,还包括正负电压的摆动幅度极限Vom以及最大输出摆幅。

单电源供电的电路(图一中右)运放的电源脚连接到正电源和地。

正电源引脚接到VCC+,地或者VCC-引脚连接到GND。

将正电压分成一半后的电压作为虚地接到运放的输入引脚上,这时运放的输出电压也是该虚地电压,运放的输出电压以虚地为中心,摆幅在Vom 之内。

有一些新的运放有两个不同的最高输出电压和最低输出电压。

这种运放的数据手册中会特别分别指明Voh 和Vol 。

需要特别注意的是有不少的设计者会很随意的用虚地来参考输入电压和输出电压,但在大部分应用中,输入和输出是参考电源地的,所以设计者必须在输入和输出的地方加入隔直电容,用来隔离虚地和地之间的直流电压。

(参见1.3节)图一通常单电源供电的电压一般是5V,这时运放的输出电压摆幅会更低。

另外现在运放的供电电压也可以是3V 也或者会更低。

15个常用运算放大器电路(收藏备用)

15个常用运算放大器电路(收藏备用)常用OP电路类型如下:1、InverterAmp.反相位放大电路:放大倍数为Av=R2/R1但是需考虑规格之Gain-Bandwidth数值。

R3=R4提供1/2电源偏压C3为电源去耦合滤波C1,C2输入及输出端隔直流此时输出端信号相位与输入端相反2、Non-inverterAmp.同相位放大电路:放大倍数为Av=R2/R1R3=R4提供1/2电源偏压C1,C2,C3为隔直流此时输出端信号相位与输入端相同3、Voltagefollower缓冲放大电路:O/P输出端电位与I/P输入端电位相同单双电源皆可工作4、Comparator比较器电路:I/P电压高于Ref时O/P输出端为Logic低电位I/P电压低于Ref时O/P输出端为Logic高电位R2=100*R1用以消除Hysteresis状态,即为强化O/P输出端,Logic高低电位差距,以提高比较器的灵敏度.(R1=10K,R2=1M) 单双电源皆可工作5、Square-waveoscillator方块波震荡电路:R2=R3=R4=100KR1=100K,C1=0.01uFFreq=1/(2π*R1*C1)6、Pulsegenerator脉波产生器电路:R2=R3=R4=100KR1=30K,C1=0.01uF,R5=150KO/P输出端OnCycle=1/(2π*R5*C1)O/P输出端OffCycle=1/(2π*R1*C1)7、Activelow-passfilter主动低通滤波器电路:R1=R2=16KR3=R4=100KC1=C2=0.01uF放大倍数Av=R4/(R3+R4)Freq=1KHz8、Activeband-passfilter主动带通滤波器电路:R7=R8=100K,C3=10uFR1=R2=390K,C1=C2=0.01uFR3=620,R4=620KFreq=1KHz,Q=259、High-passfilter高通滤波器电路:C1=2*C2=0.02uF,C2=0.01uFR1=R2=110K6dBLow-cutFreq=100Hz10、Adj.Q-notchfilter频宽可调型滤波器电路:R1=R2=2*R3C1=C2=C3/2Freq=1/(2π*R1*C1)VR1调整负回授量,越大则Q值越低。
