电压互感器使用说明书
tyd220电容式电压互感器说明书

TYD220/√3-0.01HTYD220/√3-0.005H型电容式电压互感器安装使用说明书大连互感器有限公司1.总述1.1本型电容式电压互感器是户外型产品,在额定频率为50Hz、中性点有效接地系统中,接到线与地之间为电气测量仪器、仪表和保护、控制装置提供电压信号,并可以用于电力线路中载波通讯。
1.2 产品型号含义T Y D 220/√3-0.01 HT Y D 220/√3-0.005 H污秽型产品用于Ⅲ级污秽地区电容分压器额定总电容值(μF)电容式电压互感器额定一次电压(kV)电容器式电压互感器成套装置1.3 产品外形图,安装尺寸见图 2外形尺寸为:821×725×2040安装尺寸为:500×5751.4 产品重量:840kg2使用条件2.1环境空气温度类别-40/A最高40℃24h平均最高30℃年平均最高20℃最低-40℃2.2 海拔不超过2000m2.3 产品在1.2倍额定电压下长期运行,在1.5倍额定电压下运行30s。
3 主要技术性能参数3.1 原理线路见图1C 1-高电压电容器 C 2-中间电压电容器 A -电容分压器高压端子 N -电容分压器低压端子 E -接地端子A ’-N ’-中间变压器一次绕组的接线端子B 1-B 10-中间变压器一次绕组匝数调节线段 A L -X L -补偿电抗器K 1-K 8-补偿电抗器绕组匝数调节线段 1a -1n - 二次绕组1# 2a -2n - 二次绕组2# da -dn - 剩余电压绕组 Z 1,Z 2-阻尼器 F -低压避雷器 S -载波装置保护球极3.2 主要技术性能参数及试验电压见下表产品型号TYD220/√3-0.01HTYD220/√3-0.005H设备最高电压 kV 252 额定一次电压 kV220/√3 额定二次 电压(V) 计量绕组 1a -1n100/√3 保护绕组 2a -2n 100/√3 剩余电压绕组da -dn 100中间电压(电磁单元电压),kV33/√3级次组合及相应输出计量绕组保护绕组剩余电压绕组 0.2/0.5/3P 级-100/100/100VA 0.2/0.5/3P 级-100/100/100VA 0.2/3P/3P 级-100/150/100VA 0.2/3P/3P 级-100/100/100VA 0.5/3P/3P 级-150/150/100VA0.5/3P 级-150/100VA高压电容器额定电容值C 1n ,μF 0.011765 0.05882 中压电容器额定电容值C 2n ,μF 0.066666 0.033333 电容分压器额定总电容值C 总,μF 0.010.005电容分压器工频试验电压kV (有效值) 360 电容分压器全波冲击试验电压kV (峰值) 850 中间变压器感应试验电压kV (有效值) 62.2 补偿电抗器感应电压 kV (有效值)103.3 载波装置保护球极的工频放电电压为1kV ,允许偏差±10%。
电流型电压系列互感器应用说明

电流型电压系列互感器应用说明电路图1 电路图2图1: 电容C及电阻r是用来补偿相移的。
通过软件补偿或不需要补偿相移的场合,电容C及电阻r 可以不接。
图中运算放大器为OP07系列,运算放大器的电源电压通常取±15V或±12V。
图1中反馈电阻R 和限流电阻R′要求温度系数优于50ppm,R′应注意功率选择,推荐使用状态是2mA/2mA。
如果您的AD转换是低电压输入,互感器可以直接并联一电阻,但采样电压不得大于0.5V有效值, 大于0.3V时角差会增大。
注:r计算公式请于我们公司技术部联系。
输出电压=输入V/ (R′+内阻)*R ,另外可调电阻进行微调,以达到输出电压的精度。
如果需要补偿角差,则需要确定补偿电容C及电阻r的值。
由于电容C微调时很不方便,所以需要微调电阻r,C为(CBB) 系列电容,图2: 是为有效值的≤3.53V AD转换而设计的,图中R和限流电阻R′要求温度系数优于50ppm,输出=输入V/ (R′+内阻)*R。
产品规格介绍:性能指标:输入电流2mA 隔离耐压>3000V AC输出电流2mA 线性范围0-10mA输入电压0~1000V 副边电阻160Ω输出电压0~8V 匝比1∶1相角差< 5′(经过补偿后) 工作温度-40℃~80℃比值差≤0.1% 线性度优于0.1%使用方法:RPT-206B是一种电流型电压互感器,典型应用电路如图所示。
输入额定电流为2mA,额定输出电流为2mA。
用户使用时需要将电压信号转换成电流信号。
推荐使用电路如图所示。
图中,R′是限流电阻,不论额定输入电压多大,调整R′的值,使额定输入电流为2mA,就满足使用条件。
副边电路是电流/电压变换电路,当需要电压输出时采用。
调整图中反馈电阻R和r的值可得到所需要的电压输出。
电容C1及可调电阻r′是用来补偿相移的。
电容C2和C3是400至1000pF的小电容,用来去耦和滤波。
两个反接的二极管是起保护运算放大器作用的,也可用一个100Ω左右的电阻代替。
SF6气体绝缘电压互感器安装使用说明书(中文)

4.2.2检查包装箱及产品,检查内容包括:
--互感器型号、规格是否与订货合同相符;
--随机文件是否齐全;
--互感器出厂时仅充以0.02~0.03 MPa的SF6气体或根据客户需求充入相应气压的气体,并检查压力表读数是否相符。
7.1SF6气体微水检测
7.2密封性试验
7.3一次绕组和二次绕组的直流电阻测量
7.4绝缘电阻测量
7.5工频耐压试验
7.6 SF6气体成份检测
7.7局部放电试验
7.8励磁特性测定
7.9出线端子极性检测
7.10误差测定
8.储存------------------------------------------------------------------------------------------------------------------------------- 11
1.产品结构--------------------------------------------------------------------------------------------------------------------------- 6
2.工作条件和环境------------------------------------------------------------------------------------------------------------------ 6
7.5.1对感应耐压试验,为防止铁心饱和,试验频率可以高于额定值,持续时间应为60s。但是,当试验频率超过两倍的额定频率时,其试验时间可以从60s减小到按下式计算的值,但最少为15s。
0SY.412.086SM TYD500型电容式电压互感器使用说明书

3.11 绝缘水平 3.11.1 标准雷电冲击全波耐受电压:1675kV (峰值 ) 3.11.2 电容分压器绝缘水平: a)高电压端子短时工频耐受电压:740kV(有效值), 1min b) 额定操作冲击耐受电压(峰值) :1175 kV(峰值) c)低电压端子(即通讯端子)短时工频耐受电压:4kV(有效值) ,1min。 3.11.3 二次绕组、剩余电压绕组之间及对地短时工频耐受电压:3kV(有效值) ,1min。 3.11.4 互感器接地端(E)短时工频耐压:5kV(有效值) ,1min。 3.12 绝缘电阻 在室温下,各二次绕组、剩余电压绕组之间及对地绝缘电阻应大于 1000MΩ,一次绕组接地端 E 对二次绕 组、剩余电压绕组对地绝缘电阻应大于 1000MΩ。
标记 处数
文件号
签字
日期
标记 处数 文件号 签字 日期 标记
处数 文件号
签字
日期
TYD500/ 3 -0.005 型电容式电压互感器
共
0SY.412.086SM
5 页 第 4 页
套的伞裙起吊产品。 5.3.3 产品安装地点应符合第 2 条规定,并直立安装在水泥金属框架或其它足够坚固的基础上,产品与基础通过 产品底脚上的 4 个 Φ24 孔用螺栓固定。每台产品的电容器编号必须与产品铭牌规定相一致。 6 使用和维护 6.1 对本产品应采用适当的避雷器保护。 6.2 产品使用条件应符合第 2 条,使用电压应符合 3.1 条规定。 6.3 在使用期间应经常检查产品的电气联接是否可靠正常,油箱应可靠接地。出线盒内 az、a 或 2az、2a 或 3az、 3a 或 daz、 da 为阻尼器接入端子, 出厂时已用接线板联好, 应长期固定在绕组两端, 使用期间不允许有松动现象; 用于载波通讯的 N、E 端子,出厂时已短接;作载波通讯时,N、E 端必须打开连接片;不作载波通讯时,该 N、E 必须可靠短接,严禁开路;载波通讯端子右侧为过电压保护间隙(如果有)出厂时已调定(约 0.5mm) 。一次绕组的 接地端(E)应始终保持可靠接地。 6.4 使用期间应经常检查产品密封情况,检查底座及电容分压器下部是否渗油,如发现漏油,应停止使用,并及 时与生产厂家联系。 6.5 用户在现场监测观察窗的油位线时,按照 20 ℃时油位线在中心线位置,在最高最低温度内变化时,油位偏 差在上下 15mm 以内,即为正常运行。 6.6 在接触产品前,须将产品从线路断开,再将产品的导电部位通过接地棒多次放电。 7 验收试验 a)外观检查 仔细检查 CVT 在运输过程中可能引起的损伤,如瓷套破裂、渗油变形等。 b)绝缘电阻测量; c)互感器电压变比测试; d) 检查电容分压器低压端 N 与一次接地端 E 之间的保护间隙及 E 端在二次出线盒中与油箱相连并通过油箱接 地; e)电容分器电容及介质损测量; f)互感器准确度试验(有条件时做) ; g)极性检查。 8 友情提醒 8.1 安装产品时,严禁利用电容分压器起吊。电容分压器编号应与产品铭牌指定的编号相对应。 8.2 验收产品严禁进行下列试验: a)对产品整体进行工频耐压试验。 b) 对一次绕组接地端(E)进行工频耐压试验。 (否则会影响避雷器的正常工作, 建议用 2500V 兆欧表进行绝缘 电阻的测量,绝缘电阻应大于 1000MΩ 方可投入运行。 ) c)从二次侧用感应的方法做空载励磁特性试验。 8.3 使用前检查二次回路,严禁出现下列情况: a)电磁单元的一次接地端 E 开路或接地不良; b)当不使用载波设备时,电容分压器的低压端 N 与接地端 E 开路; c)阻尼器接入端开路或接触不良; d)二次绕组短路。 8.4 使用维护过程中,禁止出现下列情况: a)超出本说明书中规定的使用要求; b)无人看管; c)在停电检修前,不对产品的高压侧进行多次放电处理。 8.5 为安全起见,本产品的维修操作人员必须做到: a)熟悉 CVT 并能熟练操作; b)仔细阅读本说明书及相关资料。 9 订货须知

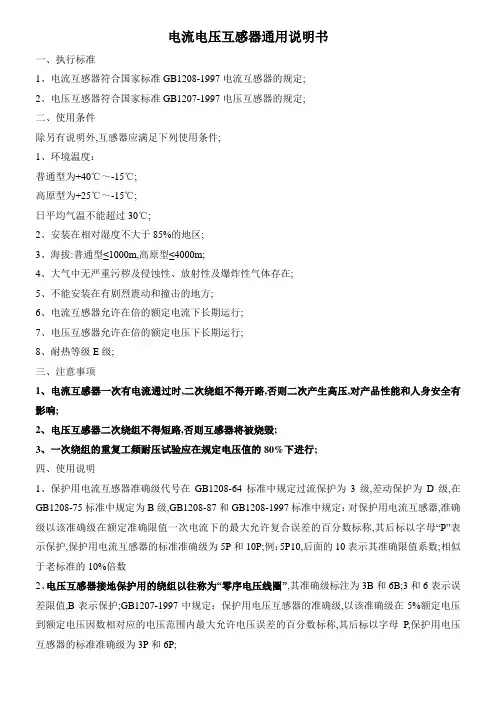

电流电压互感器通用说明书

电流电压互感器通用说明书一、执行标准1、电流互感器符合国家标准GB1208-1997电流互感器的规定;2、电压互感器符合国家标准GB1207-1997电压互感器的规定;二、使用条件除另有说明外,互感器应满足下列使用条件;1、环境温度:普通型为+40℃~-15℃;高原型为+25℃~-15℃;日平均气温不能超过30℃;2、安装在相对湿度不大于85%的地区;3、海拔:普通型≤1000m,高原型≤4000m;4、大气中无严重污秽及侵蚀性、放射性及爆炸性气体存在;5、不能安装在有剧烈震动和撞击的地方;6、电流互感器允许在倍的额定电流下长期运行;7、电压互感器允许在倍的额定电压下长期运行;8、耐热等级E级;三、注意事项1、电流互感器一次有电流通过时,二次绕组不得开路,否则二次产生高压,对产品性能和人身安全有影响;2、电压互感器二次绕组不得短路,否则互感器将被烧毁;3、一次绕组的重复工频耐压试验应在规定电压值的80%下进行;四、使用说明1、保护用电流互感器准确级代号在GB1208-64标准中规定过流保护为3级,差动保护为D级,在GB1208-75标准中规定为B级,GB1208-87和GB1208-1997标准中规定:对保护用电流互感器,准确级以该准确级在额定准确限值一次电流下的最大允许复合误差的百分数标称,其后标以字母“P”表示保护,保护用电流互感器的标准准确级为5P和10P;例:5P10,后面的10表示其准确限值系数;相似于老标准的10%倍数2、电压互感器接地保护用的绕组以往称为“零序电压线圈”,其准确级标注为3B和6B;3和6表示误差限值,B表示保护;GB1207-1997中规定:保护用电压互感器的准确级,以该准确级在5%额定电压到额定电压因数相对应的电压范围内最大允许电压误差的百分数标称,其后标以字母P,保护用电压互感器的标准准确级为3P和6P;。
电容式PT通用说明书(修改090826)

电容式电压互感器通用使用说明书西安西电电力电容器有限责任公司前言本使用说明书适用于35~750kV范围内各种型号、规格的电容式电压互感器。
用户在验收和使用产品前,请仔细阅读本使用说明书的全部内容,根据有关要求正确试验和使用产品,对使用说明书内容有不明之处需要询问或产品运行中存在问题,请及时与我公司联系。
西安西电电力电容器有限责任公司地址:陕西省西安市西郊桃园路北口10号邮编:710082电话:(029)84221496 84226325传真:(029)842418691.产品用途电容式电压互感器(Capacitor V oltage Transformer,简称CVT)在电力系统中的主要用途为:1)用于电能计量和电压测量。
2)用于继电保护、自动控制、同期检定。
3)作为电容分压器的耦合电容器可用于载波通信系统。
2. 产品型号CVT的额定电压(即系统的额定相电压),单位为kVCVT的额定电容量,单位为μFH──耐污秽型产品G──用于高原地区的产品(海拔2000m以上的地区)F──用于中性点非有效接地系统例:TYD66/3-0.02FH即表示该CVT用于中性点非有效接地的66kV电力系统,其电容分压器额定电容值为0.02μF,可用于污秽等级为“Ⅲ级”的地区。
3.适用标准GB/T 4703-2007《电容式电压互感器》GB/T 19749-2005《耦合电容器及电容分压器》IEC60044-5-2004《电容式电压互感器》IEC60358-1990《耦合电容器及电容分压器》4.使用环境条件(1)安装运行场所:户内或户外。
(2)环境温度-40~+45℃。
超过者按双方协议。
(3)风速:不超过150km/h。
(4)海拔:不超过2000m。
超过2000m时按双方协议。
(5)覆冰厚度:不超过10mm。
(6)污秽等级:普通型为I级(爬电比距≥17mm/kV),防污型为Ⅲ级(爬电比距≥25mm/kV)或Ⅳ级(爬电比距≥31mm/kV)。
互感器说明书

由于产品品种及规格的不断增加,为了使广大客户能及时、全面的了解我们的产品,满足客户在设计选型时的需要,本着简洁精炼,全面详细,实用易查找的原则,重新编制了2006版说明书,三说明除旧版本的所有内容外,还包含了技术开发部新近开发的许多适合市场需求的新产品。
执行标准:GB12071997《电压互感器》GB12081997《电流互感器》GB1720-1997《组合互感器》GB311.1-1997《高压输变电设备的绝缘与配合》JJG31394《测量用电流互感器检定规程》JJG31494《测量用电压互感器检定规程》IEC185《电流互感器》IEC186《电压互感器》使用条件:除另有说明外,互感器应满足下列使用条件。
1、环境温度:户内式环境温度在-50℃到+40℃之间,户外式在-25℃至+40℃之间,日平均不能超过30℃。
(有特殊要求时,请在订货时注明)2、海拔不超过1000米。
(高原地区使用时,请提供海拔高度)3、大气中无严重污秽及侵蚀性、放射性及爆炸性气体存在。
4、电流互感器,不接地电压互感器允许在1.2倍额定电压下长期运行。
5、电流互感器一次有电流通过时,二次绕组不得开路,否则有高压产生,对产品性能亦有影响。
6、电流互感器二次绕组不得短路,否则互感器将被烧毁。
7、一次绕组的重复工频耐压试验应在规定试验电压值的80%下进行。
使用说明:1、保护用电流互感器准确级代号以往标注为“C”“D”“B”,分别表示“差”“动”“保护”(GB1208-75),GB1208-87及1208-1997中规定:对保护用电流互感器,准确级以该准确级在额定准确限值一次电流下的最大允许复合误差的百分数标称,其后标以字母“P”表示保护,保护用电流互感器的标准准确级为5P和10P。
例如:10P15,P前面的“10”表示在额定准确限值一次电流时的复合误差不大于10%,P后面的“15”表示其准确限值系数(10%倍数,饱合倍数)为15。
2、电压互感器接地保护用的绕组以往称为“零序电压线圈”,其准确级标注为“3”或“6P”其中“3”,“6”表示误差限值,“P”表示“保护”,GB1207-1997中规定:保护用电压互感器分为不接地电压互感器和接地电压互感器两种。
人民电器 JDZ9-10单相全封闭全绝缘浇注电压互感器 产品说明书

400 7.2/30/60
同VKV
500 12/42/75
JDZ9-10
单相全封闭全绝缘浇注电压互感器
外形及安装示意图
175
145 385 285±0.5
14 175
145 385 285
14
125
272±2
125±1.5
268±2
165
165
110
JDZ9-10(165)
110
JDZ9-10(185) 190
高压电器
JDZ9-10
单相全封闭全绝缘浇注电压互感器
概述
JDZ9-10系列为环氧树脂浇注全绝缘全封闭户内装置电压互感器。适用于50Hz、10kV及以下的中性 点非有效接地系统中作电压、电能、测量保护之用。 产品标准:GB/T 20840.3。
型号及ห้องสมุดไป่ตู้含义
J D Z 9 - 10
额定电压(kV) 设计序号 浇注绝缘 单相 电压互感器
1
3
0.2
10/0.1
0.5
JDZ9-10 50,60
10/0.22
10/0.1/0.22
1
3
额定输 出(VA)
15 30 50 100 20 50 80 200 30 80 100 200
注:如果用户有其它特殊要求,可对部分技术参数进行适当调整。
极限输 出(VA)
额定绝缘 水平(kV)
备注
200 3.6/25/40
189
技术参数
● 污秽等级:ll级: ● 负荷功率因数:COSΦ=0.8(滞后):
型号
额定频 率(Hz)
准确级次及 额定电压比(kV)
准确级组合
0.2
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
!危 险
(整体) ● 有触电危险,请不要在通电状态下进行连接、安装作业。 ● 有触电危险。请必须将一次接地侧端子接地。
(运行) ● 有触电危险。请不要触摸带电部位。
参照 页数
3
3,5 7
6,7 8
(维修保养) ● 有触电、受伤的危险。请有知识和技能的人进行维修保养、检查。
3-1.运 输................................................................................................................. 9 3-2.接收、保管....................................................................................................... 9 4.安 装.............................................................................................................................9 4-1.安装于 GIS 上.................................................................................................10 4-2.气体配管及气体封入..................................................................................... 10 4-3.二次(三次)侧的连接................................................................................. 10 4-4.一次接地端子接地......................................................................................... 10 5.维护保养检查.............................................................................................................11 5.维护保养检查.............................................................................................................12 5-1.产品到现场时的检查..................................................................................... 12 5-2.安装时的检查................................................................................................. 12 5-3.运行开始后不久进行的检查......................................................................... 13 5-4.日常检查......................................................................................................... 13 5-5.定期检查......................................................................................................... 14 6.异常时的处置.............................................................................................................15
● 请不要进行本使用说明书中未记载的操作、不要使用非我公司提供的更换部件及更 不得进行改造,请务必按记载内容进行操作及动作。否则,有可能引起设备发生故 障,造成人身伤害,由上述原因造成事故发生时,我公司概不负责。
● 对本使用说明书的内容有不理解、疑问或不明之处,请向就近的营业所或工厂咨询。
● 我公司对本使用说明书中记载的内容享有所有权,在未经过我公司允许的情况下, 不得向第三者公开全部或部分内容。
1-2.三相一体式的构造
三相一体式气体 VT 的构造如图 2 所示。 收纳 3 台单相,各构造与单相式相同。
7
电压互感器使用说明书
1-1 单相式的构造
如图 1 表示单相式 VT 的构造。 气体 VT 是接地式电压互感器, 是以线圈的层间绝缘、聚脂系胶片、 大地间绝缘作为 SF6 气体空间。 将一次、二次线圈同轴方向配置在 矩形铁心的一边。 一次线圈的高压侧及铁心等的低压侧设置 屏蔽罩,用以缓和电场。 线圈、铁心等收纳于压力容器内,通过绝 缘子与 GIS 母线连接。 将 SF6 气体封入口的连接阀门设置在壳体 内,GIS 本体或气体监视装置是借助于该 阀门连通
● 将来,为了改进设备,有可能对本使用说明书中记载的内容进行修改且不预先通知。
● 发生故障不能运行时,请尽早与如下地址联系。 • 该产品的名牌内容或规格(设备名称、制造番号、型式、制造年月) • 异常情况(包括发生异常前后的状态,尽可能详细) • 请向如下担当部门或就近的营业所联系。
联系地址
北开日新电机高压开关设备有限公司 地址 北京市北京经济技术开发区宏达南路 8 号 邮编 100176 电话 010-67802698 转 315 FAX 010-67802、翻倒而受伤的危险。请不要上下颠倒、横置。 ● 有受伤、火灾的危险。请不要使用有损坏的的设备。
(搬运) ● 有因掉落、翻倒而受伤的危险。请按指定方法进行搬运。
(安装) ● 有受伤、火灾的危险。请按指定的方法安装。 ● 有火灾的危险。请不要使用额定外的参数。 ● 有受伤、烧伤的危险。二次回路绝对不能短路。
6
电压互感器使用说明书
FN-00379R
1. 构 造
SF6 气体绝缘电压互感器(气体 VT)是绕组式电压互感器。 气体 VT 是接地式电压互感器,使用时,一次接地侧必须接地。 构造大体分为单相、三相一体式两种。 单相和三相一体式构造基本相同。由铁心和线圈构成的 VT 收纳于金属壳体内部,而 三相一体式是将三相即三个 VT 组装于一个壳体内。 以下,对两种构造分别进行说明。
1
电压互感器使用说明书
安全上的注意
FN-00379R
● 为了安全使用本产品,请让具有丰富知识及技能的人员来操作使用。
● 使用之前,请熟读本使用说明书及其它相关资料,正确使用。 掌握设备的知识、安全情况,熟知注意事项后,再操作使用。
● 本使用说明书是以「危险」「注意」进行区分安全注意事项。
!危险
误操作时,会发生险情,推断有可能造成伤亡及重伤事故。
!注意
误操作时,会发生险情,有可能造成中度伤害或受轻伤及 遭受物质损失事故。
另外, ! 注意 所记录的事项,根据情况,往往也有可能造成重大后果, 因此,所记录的内容都很重要,请务必遵守操作规程。
﹡如上所述的重伤是指失明、受伤、烧伤(高温、低温)、触电、骨折、因中毒引起 的后遗症,需住院治疗或长期去医院医治。 另外,所谓中度伤害及轻伤是指需住院或长期去医院治疗的伤病、烧伤、触电等病 症。所谓物质损失是指财产破坏及因器具损坏而带来的损失。
● 有触电危险。维修检查需触摸带电部分时,请必须断开回路并使主 回路接地。
5,6 7,8
7,8
3
电压互感器使用说明书
安 全 上 的 注 意(续)
FN-00379R
如下是 SF6 气体绝缘接地式电压互感器的注意提示,如果无视这些注意提示,可能发生 中度伤害或受轻伤及物质损失。
另外,此表的顺序绝对不是重要程度的顺序,各项均很重要。
用语、简语的说明
关于本使用说明书中的用语、简语,请参照下表。
用语、简语
意
思
电压互感器 (VT)
将高电压转换为 100V 左右,使仪器及继电器动作的机器。
绝缘子
与 VT 和 GIS(气体绝缘组合开关)电气的、机械的连接部分。
一次接地端子 VT 一次(高压)线圈接地侧的一端,连接的端子。
壳体
装纳 VT,封入 SF6 气体的金属压力容器。
端子箱
装纳二次、三次回路的引出端子的箱体,设置在壳体侧面或底面。
钩环
用于钢丝绳吊装的金属件,依据 JIS B2801 标准规定。
5
电压互感器使用说明书
目
录
FN-00379R
1. 构 造..............................................................................................................................7 1-1 单相式的构造...................................................................................................... 7 1-2.三相一体式的构造........................................................................................... 7
2.使用上的注意...............................................................................................................8 3.运输、接收、保管.......................................................................................................9
