线路故障指示器
10KV线路故障指示器运行失效故障问题的分析
10KV线路故障指示器运行失效故障问题的分析摘要：故障指示器作为现代智能配电网的线路预警、检测装置，伴随着我国电力系统建设的逐渐完善和深入，得到越来越广泛的开发和运用，尤其是对于常用10KV配电线路来说，为了保证供电质量和用电安全，故障指示器则成为了10KV配网稳定运行的有效保障。
那么在故障指示器的应用中不难发现，运行失效问题是故障指示器最大弊端，只有保障故障指示器操作运行的有效性、实时性、准确性，才能够确保10KV线路安全、稳定运行。
关键词：故障指示器运行失效问题分析随着城市化发展速度的加快，人民群众对于电力需求也变得愈加紧张起来，那么用电的安全性问题则引起了大家的广泛重视与关注。
故障指示器是基于线路安全前提下，针对线路运行监测方面研发的一种新型保障装置。
现阶段，已经得到了电力企业的普遍运用，但是一旦故障指示器出现运行失效问题，不仅起不到保护线路的作用，而且还会加大线路运行风险，给线路可靠运行埋下安全隐患。
由此可见，解决故障指示器的运行失效问题是尤为关键的。
一、故障指示器在10KV线路中出现运行失效问题的成因通过对故障指示器在10KV线路运行情况的了解，并结合对日常生活故障指示器运行失效故障的分析，得到了以下几点可能导致故障指示器运行失效原因，下面将进行简单说明，希望您能能够引起有关技术维护人员的重视。
（一）复位模式不科学经过观察，故障指示器在10KV线路中出现复位不合理或者是复位时间过长的现象是相对较为普遍的。
所谓复位，就是指线路发生故障时，故障指示器会做出预警，当故障解除后，故障指示器会自动成监测状态。
然而复位不合理问题出现后，线路故障解除后，受到复位不合理的影响，此时的故障指示器仍然不能呈现正常的显示状态，这样就容易给技术维护人员造成一种误导，使电力线路的供电可靠性大大受到干扰。
另外如果故障指示器出现不正常复位时间过长之后，就会对线路的正常运行造成阻碍，并引发其他故障的发生。
由此可见，故障指示器的复位不合理问题是迫切需要解决的。

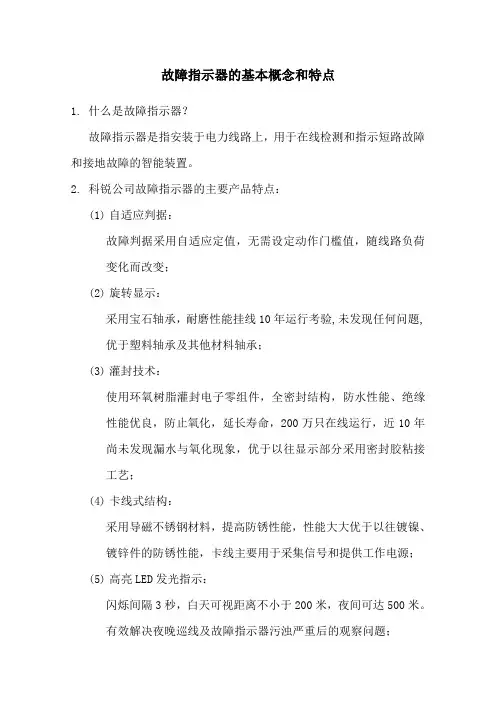

故障指示器说明(北京科锐)
故障指示器的基本概念和特点1.什么是故障指示器？故障指示器是指安装于电力线路上，用于在线检测和指示短路故障和接地故障的智能装置。
2.科锐公司故障指示器的主要产品特点：(1)自适应判据：故障判据采用自适应定值，无需设定动作门槛值，随线路负荷变化而改变；(2)旋转显示：采用宝石轴承，耐磨性能挂线10年运行考验,未发现任何问题,优于塑料轴承及其他材料轴承；(3)灌封技术：使用环氧树脂灌封电子零组件，全密封结构，防水性能、绝缘性能优良，防止氧化，延长寿命，200万只在线运行，近10年尚未发现漏水与氧化现象，优于以往显示部分采用密封胶粘接工艺；(4)卡线式结构：采用导磁不锈钢材料，提高防锈性能，性能大大优于以往镀镍、镀锌件的防锈性能，卡线主要用于采集信号和提供工作电源；(5)高亮LED发光指示：闪烁间隔3秒，白天可视距离不小于200米，夜间可达500米。
有效解决夜晚巡线及故障指示器污浊严重后的观察问题；(6)选用先进电子元器件：选用温度范围-40℃～85℃的工业元器件；(7)后备大容量电池：每年耗电仅占总容量的1/57，检查运行9年的指示器内部电池，电池电压仍满足指示器工作电压；(8)历史悠久：国内故障指示器的技术先驱，北京科锐公司1990年研制出故障指示器，拥有原理发明专利、多项实用新型专利。
具有20年的现场使用经验，科锐已为国内配电系统提供了200多万只指示器，从07年开始年产超过20万只。
产品先进性说明故障指示器性能结构特点（1）停电闭锁及涌流抑制功能，防止重合闸不成功时、及系统送电时的非故障支路涌流造成误动；（2）反时限响应特性，与变电站出口保护形成最佳配合，大大提供动作准确率；（3）动作判据使用公司的发明专利，自动适应各种配网运行参数，不需要设定动作值，智能化程度高；（4）可提供具有翻牌和发光双重显示功能，白天和晚上不同时段寻线时均具有最佳观察效果；（5）可无需专用工具带电装卸。
新技术（1）具有识别故障性质功能，对于永久性故障，恢复供电后指示器立即返回，时间为40S，避免混淆二次故障点。
故障指示器工作原理
故障指示器工作原理引言概述：故障指示器是一种用于监测和指示电力系统中故障的设备。
它能够迅速地检测出电力系统中的故障，并通过指示灯或者报警器等方式进行指示，以便及时采取措施进行修复。
本文将详细介绍故障指示器的工作原理。
一、故障指示器的感应原理1.1 电流感应原理故障指示器通过感应电流的变化来检测电力系统中的故障。
当电流超过设定的阈值时，故障指示器会发出信号进行指示。
它可以感应交流电流和直流电流，并能够适应不同的电流范围。
1.2 电压感应原理除了电流感应，故障指示器还可以通过感应电压的变化来检测故障。
当电压异常时，故障指示器会发出相应的信号进行指示。
它能够感应交流电压和直流电压，并能够根据不同的电压范围进行调整。
1.3 温度感应原理故障指示器还可以通过感应电力系统中的温度变化来检测故障。
当温度超过设定的阈值时，故障指示器会进行指示。
它可以感应环境温度和设备温度，并能够根据不同的温度范围进行调整。
二、故障指示器的工作过程2.1 信号采集故障指示器首先对电力系统中的电流、电压和温度等参数进行采集。
它可以通过传感器等装置实时地获取这些参数的数值。
2.2 信号处理采集到的参数数值经过故障指示器内部的信号处理部份进行处理。
信号处理部份会对参数进行滤波、放大等操作，以确保准确地检测故障。
2.3 故障指示当电流、电压或者温度等参数超过设定的阈值时，故障指示器会进行指示。
它可以通过指示灯、报警器或者显示屏等方式进行指示，以提醒操作人员及时采取措施进行修复。
三、故障指示器的应用领域3.1 电力系统故障指示器广泛应用于各类电力系统中，包括输电路线、配电路线和变电站等。
它可以及时地检测出电力系统中的故障，提高系统的可靠性和安全性。
3.2 工业领域在工业领域中，故障指示器可以应用于各种设备和系统中，如机电、发机电和变频器等。
它可以及时地检测出设备中的故障，减少停机时间和维修成本。
3.3 建造领域在建造领域中，故障指示器可以应用于电力配电系统和照明系统等。
故障指示器工作原理
故障指示器工作原理
1.电流检测：故障指示器首先通过电流传感器或电流变压器来检测电
力系统中的电流。
这些传感器通常安装在电力系统的主要输电线路或配电
线路上。
2.信号处理：故障指示器获取到的电流信号会经过一系列的信号处理
步骤。
这些步骤包括滤波、放大、线性化等，以便将电流信号转换为数字
信号，并对信号进行精确度和准确性的校准。
3.故障识别：经过信号处理后，故障指示器会对电流信号进行故障识别。
根据事先设定的故障模式和判别准则，故障指示器可以判断电流信号
是否存在故障。
常见的故障模式包括短路、过载、接地故障等。
4.故障指示：当故障指示器检测到电流信号存在故障时，它会通过指
示灯、声音报警等方式发出故障指示。
这可以帮助运维人员快速定位故障，并采取相应的措施修复故障。
5.数据传输：在一些高级的故障指示器中，除了进行故障指示外，它
还可以通过无线通信或有线通信等方式将故障信息传输到监控中心或运维
人员的终端设备上。
这样，监控中心或运维人员就能实时获得故障信息，
并及时采取措施处理故障。
总的来说，故障指示器的工作原理就是通过检测电力系统中的电流信号，并经过信号处理和故障识别等步骤，将故障信息指示给运维人员。
这
样可以提高电力系统的运行可靠性和故障定位的效率，从而减少停电时间
和维修成本。
故障指示器的工作原理
故障指示器的工作原理
故障指示器是一种用于检测和指示电路中故障的装置，其工作原理是通过利用电流、电压和温度等参数的变化来识别和指示故障的发生。
故障指示器通常由传感器、采集电路和指示器三部分组成。
传感器主要用于感知电路中的故障信号，如电流的变化、电压的异常或温度的升高等。
传感器可以根据不同的故障类型选择不同的工作原理，如霍尔效应、电阻变化或温敏元件等。
采集电路是将传感器感知到的故障信号转换为数字信号，并进行信号处理和分析的部分。
采集电路一般包括放大电路、滤波电路和模数转换电路等，用于增强信号、消除干扰并将模拟信号转换为数字信号。
指示器是指示故障发生的部分，通常采用LED灯或LCD屏幕等显示方式。
指示器可以根据采集电路转换后的数字信号进行判断，并通过不同的指示方式提示用户故障的类型和位置。
例如，当故障指示器的灯亮起时，表示故障发生，并且根据灯的颜色或闪烁频率等可以判断故障的类型。
总的来说，故障指示器的工作原理是通过感知故障信号、进行信号处理和分析，并通过指示器进行显示和提示，从而实现对电路中故障的检测和指示。
它可以帮助用户及时发现并排除故障，提高电路的可靠性和安全性。
故障指示器工作原理
故障指示器工作原理一、引言故障指示器是一种用于监测和指示电力系统中故障发生的装置。
它通过检测电流、电压等参数的变化，能够快速准确地指示电力系统中的故障位置和类型，帮助维护人员快速定位故障并采取相应的修复措施，提高电力系统的可靠性和稳定性。
二、工作原理故障指示器的工作原理主要包括故障检测、信号传输和故障指示三个部分。
1. 故障检测故障指示器通过传感器对电力系统中的电流、电压等参数进行实时监测和检测。
当电力系统中发生故障时，故障指示器能够感知到电流或电压的异常变化。
2. 信号传输故障指示器将检测到的故障信号通过信号传输装置传输到监控中心或维护人员的设备上。
常见的信号传输方式包括有线传输和无线传输。
- 有线传输：故障指示器通过电缆或光纤等有线方式将故障信号传输到监控中心或维护人员的设备上。
有线传输方式具有传输稳定可靠的优点，但需要布设大量的电缆或光纤，成本较高。
- 无线传输：故障指示器通过无线通信技术将故障信号传输到监控中心或维护人员的设备上。
无线传输方式不需要布设电缆或光纤，安装方便，但在信号传输稳定性上可能存在一定的不确定性。
3. 故障指示当故障指示器检测到电力系统中发生故障并传输故障信号后，监控中心或维护人员的设备上会显示相应的故障指示信息。
故障指示信息通常包括故障类型、故障位置等。
三、故障指示器的应用故障指示器广泛应用于电力系统的各个环节，包括输电线路、变电站、配电线路等。
它能够帮助维护人员快速准确地定位故障，提高故障处理的效率和准确性。
1. 输电线路在输电线路中布设故障指示器，可以帮助维护人员快速定位故障位置，缩短故障处理时间，减少停电范围和停电时间，提高电网的可靠性和供电质量。
2. 变电站在变电站中安装故障指示器，可以监测变电站设备的运行状态，及时发现设备故障，并采取相应的维修措施，保证变电站的正常运行。
3. 配电线路在配电线路中使用故障指示器，可以帮助维护人员快速定位故障位置，减少故障对用户的影响，提高供电可靠性。
故障指示器工作原理
故障指示器工作原理故障指示器是一种用于检测和指示电路中故障状态的装置。
它可以帮助工程师快速定位和诊断电路中的故障，提高故障排除的效率。
本文将详细介绍故障指示器的工作原理。
一、故障指示器的基本原理故障指示器通常由指示灯、电路和传感器组成。
当电路中出现故障时，传感器会检测到故障信号，并将信号传递给电路。
电路会根据传感器信号的类型和强度，控制指示灯的亮灭来指示故障的类型和位置。
二、故障指示器的工作流程1. 传感器检测故障信号：故障指示器中的传感器可以根据电路的特点检测不同类型的故障信号，如过载、短路、断路等。
传感器会将检测到的信号转化为电信号，并传递给电路。
2. 电路处理信号：电路会接收传感器传递过来的信号，并进行信号处理。
处理的方式包括放大、滤波、判定等。
通过处理，电路可以得到故障信号的类型和强度。
3. 控制指示灯亮灭：根据电路处理后得到的故障信号，电路会控制相应的指示灯的亮灭。
例如，当检测到过载故障时，电路会使过载指示灯亮起，以指示故障的类型。
三、故障指示器的应用场景故障指示器广泛应用于各种电路中，特别是在工业自动化控制系统中。
它可以帮助工程师及时发现和定位故障，提高设备的可靠性和安全性。
四、故障指示器的优势1. 快速定位故障：故障指示器可以实时监测电路中的故障，并通过指示灯的亮灭来指示故障的类型和位置，帮助工程师快速定位故障点。
2. 提高故障排除效率：故障指示器的使用可以大大提高故障排除的效率。
工程师可以根据指示灯的状态，有针对性地进行故障排查，避免了盲目排查的浪费。
3. 增强设备安全性：故障指示器可以及时发现电路中的故障，避免故障扩大导致设备损坏或人员伤害的发生。
它可以提前预警，保障设备和人员的安全。
五、故障指示器的发展趋势随着科技的不断进步，故障指示器的功能和性能也在不断提升。
未来的故障指示器可能会具备更加智能化的特点，如自动诊断、远程监控等。
这将进一步提高故障排除的效率和设备的可靠性。
六、总结故障指示器是一种用于检测和指示电路中故障状态的装置。
故障指示器原理
产品详细介绍：■描述DS-JDX与DS-1DX外形一样，特点、功能与应用、技术指标都一样，但是它们内部结构不同，其工作原理也不同。
DS-1DX内只有一块核心智能检测短路的芯片，而DS-JDX里面则有检测短路和接地故障的二合一的智能检测芯片。
■性能特点◆故障指示：正常运行时，窗口为白色显示；发生短路、接地故障时，窗口为红色显示。
◆在线运行：直接安装在线路上，免维护。
◆抗干扰强：信号不受线路、励磁涌流、高次谐波、电流波动、电缆分布电容旁路的影响。
◆自动复位：动作翻牌后，按设定时间自动复位，DS-2DX电缆型短路指示器可手动复位。
◆带电装卸：带电装卸极其简单，不影响线路运行。
■工作原理接地短路二合一的原理中的短路故障原理与DS-1DX相同，接地检测原理：采样接地瞬间的电容电流首半波与接地瞬间的电压首半波，比较其相位，当采样接地瞬间的电容电流突变且大于一定数值，并且与接地瞬间的电压首半波同相，同时导线对地电压降低，则判断线路发生接地，否则线路未发生接地。
用于判断接地的故障指示原理图：由2#线C相3、6、9指示器翻红牌显示而12指示器仍白色，即可判断出D点发生故障.■应用范围◆安装在长线路的中段和分支入口处，可指示线路故障区段及故障分支。
◆安装在变电站出口，可判明故障是否由用户原因造成。
◆安装在用户配变压进线处，可判明故障是否由用户原因造成。
◆安装在电缆与架空线连接处，可区分故障是否在电缆段.■安装工具图右下为DS-1DX和DS-JDX的安装工具，具体安装方法只需将一根绝缘棒置于安装工具底部，把指示器的顶端螺栓拧开后放入安装工具中，再把指示器卡入电缆中即安装成功.■推荐使用《国家电力公司电网供电可靠性管理办法(试行)》明确指出：…………3.4.5 积极采用配电自动化技术。
实施环网供电，缩短故障隔离时间，缩小停电范围。
暂不能实施配网自动化的地区应装设环网开关和分段开关。
3.4.6 有条件的地区可在线路上装设故障指示器，变电所内装设小电流接地选线装置，采用电缆故障寻址器等，缩短查找故障点时间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
线路故障指示器
简介
线路故障指示器（Circuit Fault Indicator，CFI）是一种用于自动检测输电线路故障的设备。
它能够实时监测输电线路的状态，并在检测到故障时通过信号指示器通知运维人员和用户，快速识别和定位故障点，实现故障快速定位、修复和恢复供电。
工作原理
CFI通过检测线路的电流变化、电压变化和电磁场变化等多个信号特征来判断线路是否存在故障。
当线路发生故障时，如短路、接地或过载等情况，会导致线路的电流、电压或电磁场出现异常波动。
CFI通过内部的信号检测模块对这些特征进行分析，并通过信号指示器或无线通信系统向运维人员发送相关的故障信息。
优点
CFI具有以下优点：
自动化运行
CFI作为一种自动化监测设备，能够实时、准确地检测输电线路的状态，并在发生故障时以指示灯或报警器等方式通知运维人员和用户，无需人工巡视和监测。
故障定位精准
CFI能够在检测到故障时立即进行报警和定位，快速识别故障位置，使运维人员能够快速采取合适的措施，减少故障导致的停电时间和损失。
安装简单
CFI具有安装简单、维护方便的特点，机械结构紧凑，安装后对输电线路本身几乎不产生影响。
成本低廉
CFI的成本相对较低，减少了人工监测和巡视成本，同时也降低了因输电线路故障而导致的停电损失。
应用范围
CFI广泛应用于输电和配电线路的监测、故障诊断和维修。
其主要应用场景包括：
高压输电线路
高压输电线路是电力系统中最关键的组成部分之一，而其维护和修复也是最为困难的任务之一。
CFI能够有效地监测高压输电线路的状态，提高维修效率和安全性。
配电线路
CFI也广泛应用于配电线路的监测和故障诊断中，能够实现快速、准确地诊断故障，降低停电时间。
风电、太阳能等新能源
随着新能源发电的快速发展，CFI也在逐渐应用于风电、太阳能等新能源输电和智能配电中，实现自动化、智能化的监测和管理。
总结
CFI作为一种高效、自动化的输电线路故障监测设备，在电力系统、新能源领域等广泛使用。
它能够实现自动化监测、精准定位、安装简单和成本低廉等优点，提高运维效率和安全性，降低因输电线路故障带来的停电时间和损失，因此有着广阔的市场前景。
