热电偶测温误差分析及解决方法正确使用热电偶不仅可以准确得到测量温度的数值，从而保证产品合格，而且还可节省热电偶的材料消耗，既节省资金又能保证产品质量。
安装不正确，热导率和时间滞后等误差，是热电偶在使用中的主要误差。
热电偶的基本误差：误差是热电偶本身固有的，还包括上一级标准的传递误差。
解决方法：可采用检定校验的方法使其控制在允许偏差范围内，也可在实际测温中将热电偶偏差进行修正，得到的真实的温度。
热电偶材料不均匀性引起的误差：此误差和材料不均匀程度有关温度变化越大，使热电极各点温度的差值越大，则材料不均匀性的影响也就越大。
解决方法：可用退火的方法把它减弱，但无法完全消除。
测量仪表的误差：该误差的大小是由仪表的精度等级决定的。
解决方法：应定期检定校准，保证仪表的精确度等级。
动态误差：温度变化后，测温仪表来不及立即指出变化了的温度，因而引起读数误差。
热电偶时间常数的大小是决定动态误差大小的主要因素。
解决方法：对于快送变化的温度，由于测温元件的热惰性，动态误差可能很大，必须采用小管热电偶或选取采样数率较高的仪表解决。
采用导热性能好的材料做保护管，管壁要薄，内径要小。
减小保护管与热电偶测量端之间的空气.间隙。
增加测量端介质的流速，加快对流传热。
绝缘不良引起的误差：热电偶使用时两热电极间以及它们和大地之间应有良好的绝缘，不然将会有热电势损耗，直接影响测量结果的准确性，严重时会影响仪表的正常运行。
解决方法：把热电偶的引线接在铁管内，并将铁管接地。
把热电偶悬空，热电偶不与炉壁的耐火砖接触。
把参考端接地，在热电偶(或补偿导线)输出端的一端，通过一个容量足够大的电容接地。
用屏蔽的方法，可使泄漏的电流经过金属屏蔽物直接接地，不再流入测量回路，从而消除干扰误差。
热交换引起的误差。
热电偶测温时，存在着复杂的热交换过程。
由于温度的多次传递，测量端的温度并不与被测介质温度完全一致，因此产生测量误差。
克服方法有两种：一是确定传递误差的大小，进行修正。
热电偶测温原理及常见故障
热电偶是工业上最常用的温度检测元件之一，热电偶工作原理是基于赛贝克(seeback)效应,即两种不同成分的导体两端连接成回路，如两连接端温度不同，则在回路内产生热电流的物理现象。
其优点是：①测量精度高。
因热电偶直接与被测对象接触，不受中间介质的影响。
②测量范围广。
常用的热电偶从-50~+1600℃均可边续测量，某些特殊热电偶最低可测到-269℃（如金铁镍铬），最高可达+2800℃（如钨-铼）。
③构造简单，使用方便。
热电偶通常是由两种不同的金属丝组成，而且不受大小和开头的限制，外有保护套管，用起来非常方便。
1．热电偶测温基本原理将两种不同材料的导体或半导体A和B焊接起来，构成一个闭合回路，如图所示。
当导体A和B的两个执着点1和2之间存在温差时，两者之间便产生电动势,因而在回路中形成一个大小的电流,这种现象称为热电效应。
热电偶就是利用这一效应来工作的。
常用的热电偶材料有：热电偶分度号热电极材料正极负极S 铂铑10 纯铂R 铂铑13 纯铂B 铂铑30 铂铑6K 镍铬镍硅T 纯铜铜镍J 铁铜镍N 镍铬硅镍硅E 镍铬铜镍2．热电偶的种类及结构形成（1）热电偶的种类常用热电偶可分为标准热电偶和非标准热电偶两大类。
所调用标准热电偶是指国家标准规定了其热电势与温度的关系、允许误差、并有统一的标准分度表的热电偶，它有与其配套的显示仪表可供选用。
非标准化热电偶在使用范围或数量级上均不及标准化热电偶，一般也没有统一的分度表，主要用于某些特殊场合的测量。
标准化热电偶我国从1988年1月1日起，热电偶和热电阻全部按IEC国际标准生产，并指定S、B、E、K、R、J、T七种标准化热电偶为我国统一设计型热电偶。
(2)热电偶的结构形式为了保证热电偶可靠、稳定地工作，对它的结构要求如下：①组成热电偶的两个热电极的焊接必须牢固；②两个热电极彼此之间应很好地绝缘，以防短路；③补偿导线与热电偶自由端的连接要方便可靠；④保护套管应能保证热电极与有害介质充分隔离。
热电偶测温以及检定中的常见问题和注意事项
30
2.6 便携式温度自动校验系统
―计量炉（917x系列或914x系列） ―测温仪（1529） ―二等标准铂电阻/热电偶 ―检定软件 ―计算机
Fluke Calibration
31
2.6 福禄克最新温度检定软件
根据规程，专为中国用户量身定制的
MET/TEMP-CB：实验室自动检定系统软件 ―配套实验室检定系统“Bundle”使用
Fluke Calibration
24
共模干扰和零散热电势
当测温探头与大地有泄漏时，常会产生共模电压。
要避免电路中产生零散热电势。
Fluke Calibration
25
2.5 工业廉金属热电偶的检定
• 工业廉金属热偶的级别：一级，二级（精度低于一级） • 工业廉金属热偶的检定
―不同热偶检定温度点不同 * 根据偶丝直径
Fluke Calibration
10
2.2 热电偶冷端温度补偿问题
•实际测得的温度是工作端（热端 ）和测量端（冷端）之差：T1- V1 T2 •只有测量端（冷端）为0度时， 热电偶测得的电压才能反映热端 V2 的温度 •外部补偿：制作一个温度为0度 0 的冷端（或者已知的温度） •内部补偿：是用仪表测量实际参 考端温度，将最终的测量值进行 A 相应的温度补偿。 T
• 工业廉金属热偶的检定方法：
―比较法，参考温度计为二等标准S型热偶
检定依据： JJG351-1996
Fluke Calibration
26
2.5 工业廉金属热电偶的检定
• 检定要求：见规程 • 检定设备
―高温热偶炉（卧式） ―冰点槽 ―标准S型热偶或高温标准铂电阻温度计 ―测温仪 * 补偿导线和/或补偿插头
热电偶温度计量常见问题的处理措施探讨
热电偶温度计量常见问题的处理措施探讨摘要：工业生产对大气温度的要求很高，为了确保大气温度符合生产规范，必须使用测量仪器来测量大气温度。
其中最常用的就是热电偶式温度表。
热电偶具有更多的优点，它可以更准确地测量出周围的温度，以指导生产操作。
由于热电偶式温度传感器可以与外界直接接触，避免了中间媒介的传递，因而测温精度高，误差也低。
另外，热电偶构造简单，外形可以任意改变，使用方便，价格比高。
然而，在使用过程中，必须有严格的操作规程，如果没有正确的使用方法，或者没有正确的维护方法，将会引起温度测量的误差，从而影响到实际的生产。
所以，有必要分析热电偶误差的原因，并找到相应的解决办法。
关键词：热电偶温度计量；常见问题；处理措施温度测量的方式有多种，最常用的有温度一次仪表的检定、温度二次仪表的校准、环境湿度校准等。
温度一次仪表是热电偶、热电阻等现场温度传感部件，温度的二次仪表是与温度传感器配合，接收其信号来测量温度的仪表，有模拟式、动圈式、自动平衡式、数显式等，输入的方式有热电偶和热电阻等。
在现实温度测量中，薄膜温度计，热电阻，气压温度计，双金属温度计等用于中低温度的测试，而中温度则采用了热电偶法。
通过对几个常用问题的剖析与处理，能够确保测量工作的准确性。
随着科技的进步，人们对测温精度的需求也在不断提高，这就需要尽量减少测温的误差。
1.热电偶工作原理温差计是利用塞贝克效应，将不同导电体的温差转换为电信号，然后将其转换为我们所能观察到的摄氏度。
随着温差的增大，不同导线间的电流也随之增大，形成的电信号也随之增大。
热电偶的温度非常的高，非常的敏感，测温的速度非常的快，而且可以和被测材料进行大范围的接触。
此外，还能实现对温度的远程遥控，为实现工业自动控制提供了极大的方便。
但是，热电偶也有其不足之处，那就是随着使用的次数越来越多，其精度会越来越低，最后得到的结果就会越来越不精确，这就需要我们在进行测试之前，必须找到可能出现错误的原因，并且还要对仪器进行保养，从而让温度计的精度得到提升。

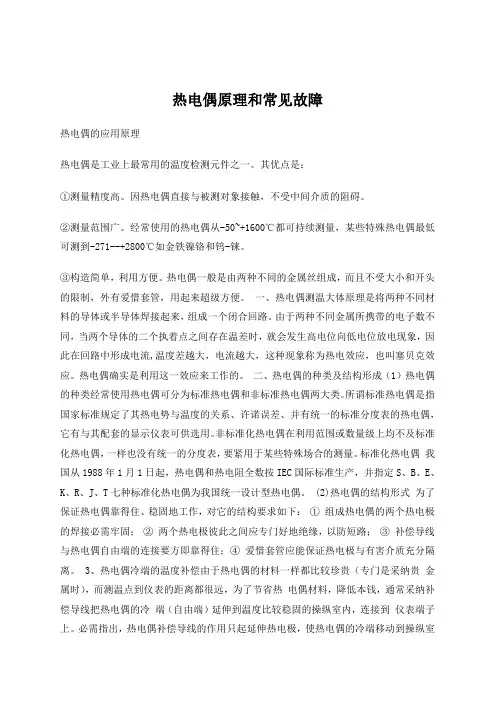

热电偶原理和常见故障
