(完整版)高考物理测量工具的读数(含答案)
高考物理实验专题之测量工具读数
高考物理实验专题之测量工具读数一、刻度尺：1-1：如图（甲）所示的物体A 的长度是_________cm=_________m ，如图（乙）所示的物体B 的长度是___________mm=___________m.二、游标卡尺：2-1：游标卡尺的游标有10个等分刻度，当左、右测脚合拢时，游标尺在主尺上的位置如图（甲），当用此尺测某工件时，游标尺在主尺上的位置如图（乙）所示，则工件的实际长度是（ ）A.9.9 mmB.10.8 mmC.11.4 mmD.12.6 mm2-2：下面各图均是用游标卡尺测量时的刻度图，甲、乙为20分度游标尺，丙、丁为50分度游标尺，它们的读数分别为：甲_______cm ，乙________cm ，丙________cm ，丁________mm.2-3：有一种新式游标卡尺，它的刻度与传统的游标卡尺明显不同。
新式游标卡尺的刻线看起来很“稀疏”，使得读数显得清晰明了，便于使用者正确读取数据。
通常游标卡尺的刻度有10分度、20分度、50分度三种规格；新式游标卡尺也有相应的三种，但刻度却是：19mm 等分成10份，39mm 等分成20份，99mm 等分成50份，以“39mm 等分成20份”的新式游标卡尺为例，如图所示。
(1)它的准确度是 mm；(2)用它测量某物体的厚度，示数如图所示，正确的读数是 cm 。
甲乙丙丁三、螺旋测微器：3-1：用螺旋测微器测圆柱体的直径时，示数如图所示，此示数为______________mm.3-2：读出下面各螺旋测微器的读数.甲____________mm，乙____________mm，丙_____________mm.四、秒表4-1：读出机械秒表的读数。
五、打点计时器：5-1：关于计时器，下列说法正确的是（）A.电磁打点计时器是一种使用低压直流电源的计时仪器B.电磁打点计时器是一种使用交流220 V电源的计时仪器，其打点周期为0.02 sC.电磁打点计时器是一种使用低压（4—6 V）交流电源的计时仪器，其打点周期为0.02 sD.电火花打点计时器是利用火花放电在纸带上打出小孔而显示点迹的计时仪器，它使用220V交流电源5-2：根据打点计时器打出的纸带，我们可以不利用公式计算就能直接得到的物理量是（）A.时间间隔B.位移C.加速度D.平均速度5-3：一位同学在用打点计时器做“测匀变速直线运动的加速度”的实验时，纸带上打出的不是圆点而是如图所示的一些短线，这可能是因为（）A.打点计时器错接在直流电源上B.电源电压不稳定C.电源的频率不稳定D.打点针压得过紧5-4：下图是用打点计时器打出的一条纸带，其计数周期为T，运动加速度和打D点时的瞬时速度分别用a和v D表示，下列选项正确的是（）A.a=(s6+s5+s4-s1-s2-s3)/9T2, v D=(d4-d2)/2TB.a=(d6-2d3-d1)/9T2, v D=(d2+d3+d4+d5)/4TC.a=(d6+d5+d4-d1-d2-d3)/9T2, v D=s3/TD.a=(s6+s5+s4-s1-s2-s3)/3T3, v D=(d3+d4)/2T六、电流表和电压表：6-1：按照有效数字规则读出下列电表的测量值。
高中物理游标卡尺读数例题
高中物理游标卡尺读数例题摘要：1.游标卡尺的基本结构与功能2.游标卡尺的读数方法3.高中物理中游标卡尺读数的应用实例4.常见问题与解答正文：一、游标卡尺的基本结构与功能游标卡尺是一种常用的测量工具，主要由主尺和游标组成。
主尺通常以毫米为单位，而游标上有10、20或50个分格。
游标卡尺用于测量长度、内外径和深度等参数，具有高精度和易于使用的特点。
二、游标卡尺的读数方法在使用游标卡尺进行测量时，先将被测物体置于测量爪之间，并移动测量爪直至夹紧物体。
然后，读取副标尺刻度的0点在主标尺刻度的数值。
如果指针在两个数字之间，则取较小的那个数字。
最后，找出游标尺与主尺刻度线正对的位置，并在游标尺上读出对齐线到零刻度线的小格，数据要准确。
三、高中物理中游标卡尺读数的应用实例在高中物理实验中，游标卡尺读数被广泛应用。
例如，在测量物体长度时，可以通过游标卡尺的高精度读数来获取精确的结果。
以下是一个实例：精度为0.05mm的游标卡尺，读数为31mm。
此时，游标尺上第五个刻度与主尺对齐（不估读）。
那么，读数应为：主尺数+ 游标尺数= 31mm +0.25mm = 31.25mm。
四、常见问题与解答1.游标卡尺读数时，如何处理指针在两个数字之间的情况？答：在游标卡尺读数时，如果指针在两个数字之间，应取较小的那个数字。
例如，如果指针位于5和6之间，读数应为5。
2.游标卡尺的精度如何表示？答：游标卡尺的精度通常用分格数表示。
例如，20格的游标卡尺精度为0.05mm。
3.如何将游标卡尺的读数转换为其他单位？答：将游标卡尺的读数转换为其他单位时，需要考虑游标卡尺的精度和单位换算。
例如，将读数从毫米转换为厘米，需要保留相应的小数位数。
通过掌握游标卡尺的结构、读数方法和应用实例，我们可以更好地进行物理实验和工程测量，确保测量结果的准确性。
高三物理基本仪器的读数

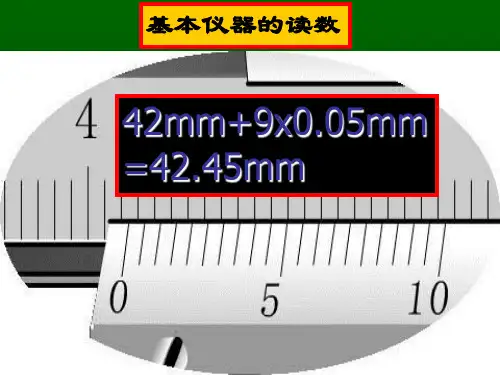

基本仪器的读数 1、游标卡尺的读数
42mm+9x0.05mm =42.45mm
基本仪器的读数 2、螺旋测微器的读数 5mm+3.3x0.01mm= 5.033mm
基本仪器的读数 3、秒表读数
4X60秒+28.7秒 =268.7秒
基本仪器的读数
4、电流表电压表的读数 原则：凡最小分度值是一个单位的，有 效数字的末位都在精度的下一位，即需 1 2 要估读，若无估读，则在精度的下一位 补“0”
djm831zbg
“马大嫂，你快坐，都是自家人，客气什么。”坐在床上的妻子一边招呼着马大嫂，一边对我说：“苏林，这些天多亏马大嫂照顾，又是接送 女儿上学，又是帮咱扒玉米„„” “马大嫂，谢谢你„„让你受累了。”我望着围在床边的小荷和荷花，歉意地说：“这次出发，来去匆匆，什么也没给孩子们买，真是不好意 思。” “六叔，我什么也不要，就要你家小弟弟。”荷花搂着我的腿，我蹲下身，把她抱起，紧紧地搂在怀里。 “六叔，把小弟弟给我家，好吗？” “不——！小弟弟是我家的，凭什么给你！想要„„让你妈去河边捞。”小荷像只老母鸡保护着小鸡一样守护着床上的弟弟。 “荷花真乖儿，明年让你妈„„一定给你„„捞个小弟弟。” 泪水不由自主的从我的眼里滚了出来„„ “六叔，你怎么哭了？我不要你家的小弟弟了„„六叔，你笑一个给我看„„” “六叔真好，六叔笑了„„” 为了荷花，我是流着泪笑的，其实我的心里比哭还难受。 人逢喜事精神爽，儿子的降临给我增加了人生的力量。这年的春天，我和妻子肖艳筹划着盖座新房。 在农村盖新房是一件人生大事，亲戚朋友都来帮忙。我的岳父和岳母更不例外，提前几天就来帮我出谋划策，照看孩子。劳累了一天的我送走 了前来帮忙的邻舍百居，便筹划起明天的开工计划来。 大哥和二哥陪着我的父亲和岳父在喝茶闲聊。 母亲和岳母在逗着宝根玩（我儿子的乳名叫宝根）。 “锄禾日当午，汗滴禾下土。谁知盘中餐，粒粒皆辛苦。”里屋内传来小荷的读书声，肖艳正在跟小荷背古诗。 “爹，我想明天开始动工。”我凑到茶几前，一边倒茶一边谈我的计划，“明天一早，我们搬家，把屋里的所有东西全都搬出去，八点开始扒 屋„„” “扒屋？扒什么屋？你不是说盖西边的两间空地吗？”听了父亲的话，我知道他又发起浑来。 “爹，我们不是说好了先搬到我家去住„„” 大哥的话还没说完，父亲就摆手拒绝，“你家我不去了，大虎也是二十多的人了，说不准哪一天就领个媳妇来，你往哪儿安排？再说，你家不 是镇上的领导来指导，就是村委的成员去开会，人来人往的，我一个老头子接受不了。” “那就到我家去住吧，我家的大牛二牛都在学校读书，家里可清净了，两间上房任您住。”二哥说得很对，我也很赞成。 父亲却说：“你没白没黑地跑运输，不是早走就是晚归，拖拉机的噪音还不把人烦死！” 我的妈呀，我父亲这是怎么了？我百思不得其解。 “爹，您究竟愿意到谁家住？只要我能办到的，我无条件服从。”我不得不向父亲投降，只要父亲同意扒屋。因为开弓没有回头箭，我想干的 事谁也别想拦住我。

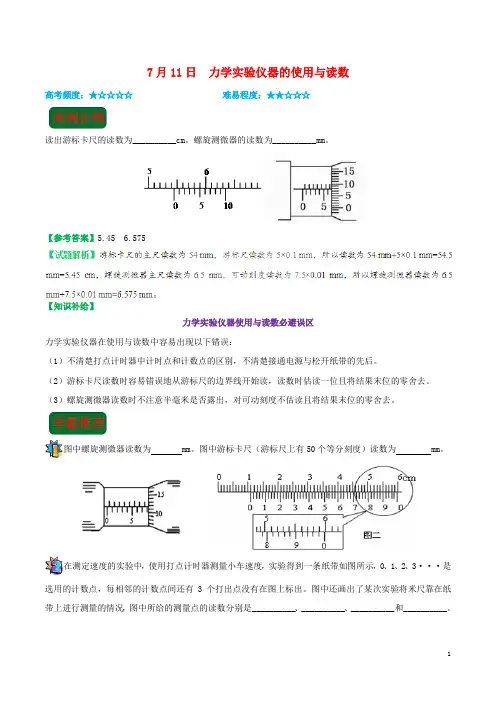

高考物理一轮复习 每日一题(第02周)力学实验仪器的使用与读数
7月11日力学实验仪器的使用与读数高考频度：★☆☆☆☆难易程度：★★☆☆☆读出游标卡尺的读数为__________cm。
螺旋测微器的读数为__________mm。
【参考答案】5.45 6.575【知识补给】力学实验仪器使用与读数必避误区力学实验仪器在使用与读数中容易出现以下错误：（1）不清楚打点计时器中计时点和计数点的区别，不清楚接通电源与松开纸带的先后。
（2）游标卡尺读数时容易错误地从游标尺的边界线开始读，读数时估读一位且将结果末位的零舍去。
（3）螺旋测微器读数时不注意半毫米是否露出，对可动刻度不估读且将结果末位的零舍去。
图中螺旋测微器读数为 mm。
图中游标卡尺（游标尺上有50个等分刻度）读数为 mm。
在测定速度的实验中，使用打点计时器测量小车速度，实验得到一条纸带如图所示，0、1、2、3···是选用的计数点，每相邻的计数点间还有3个打出点没有在图上标出。
图中还画出了某次实验将米尺靠在纸带上进行测量的情况，图中所给的测量点的读数分别是__________、__________、__________和__________。
（1）用20分度的游标卡尺测量圆柱体的长度，由左下图可知其长度为 mm；（2）用螺旋测微器测量其直径如右上图，可知其直径为 mm。
用游标卡尺和螺旋测微器分别测量某一工件的长度和内径如下图所示，则被测工件长度为________cm，内径为 mm。
某同学利用螺旋测微器测量一金属板的厚度。
该螺旋测微器校零时的示数如图（a）所示，测量金属板厚度时的示数如图（b）所示。
图（a）所示读数为_________mm，图（b）所示读数为_________mm，所测金属板的厚度为_________mm。
【参考答案】8.116 10.94 螺旋测微器的读法和游标卡尺的读法为：先读出主尺的读数，然后加上游标读数乘以精度。
例如甲图主尺为8 mm，游标读数11.6×0.01 mm，因此读数为8.116 mm；游标卡尺读数，主尺为10 mm，游标读数为47×0.02 mm，两者相加为10.94 mm。
高考物理实验_常用基本仪器的使用与读数
⾼考物理实验_常⽤基本仪器的使⽤与读数2010⾼考物理实验常⽤基本仪器的使⽤与读数⼀、刻度尺：1-1：如图（甲）所⽰的物体A 的长度是_________cm=_________m ，如图（⼄）所⽰的物体B 的长度是___________mm=___________m.⼆、游标卡尺：2-1：游标卡尺的游标有10个等分刻度，当左、右测脚合拢时，游标尺在主尺上的位置如图（甲），当⽤此尺测某⼯件时，游标尺在主尺上的位置如图（⼄）所⽰，则⼯件的实际长度是（）A.9.9 mmB.10.8 mmC.11.4 mmD.12.6 mm2-2：下⾯各图均是⽤游标卡尺测量时的刻度图，甲、⼄为20分度游标尺，丙、丁为50分度游标尺，它们的读数分别为：甲_______cm ，⼄________cm ，丙________cm ，丁________mm.2-3：有⼀种新式游标卡尺，它的刻度与传统的游标卡尺明显不同。
新式游标卡尺的刻线看起来很“稀疏”，使得读数显得清晰明了，便于使⽤者正确读取数据。
通常游标卡尺的刻度甲⼄丙丁有10分度、20分度、50分度三种规格；新式游标卡尺也有相应的三种，但刻度却是：19mm 等分成10份，39mm等分成20份，99mm等分成50份，以“39mm等分成20份”的新式游标卡尺为例，如图所⽰。
(1)它的准确度是 mm；(2)⽤它测量某物体的厚度，⽰数如图所⽰，正确的读数是 cm。
三、螺旋测微器：3-1：⽤螺旋测微器测圆柱体的直径时，⽰数如图所⽰，此⽰数为______________mm.3-2：读出下⾯各螺旋测微器的读数.甲____________mm，⼄____________mm，丙_____________mm.四、秒表4-1：读出机械秒表的读数。
五、打点计时器：5-1：关于计时器，下列说法正确的是（）A.电磁打点计时器是⼀种使⽤低压直流电源的计时仪器B.电磁打点计时器是⼀种使⽤交流220 V电源的计时仪器，其打点周期为0.02 sC.电磁打点计时器是⼀种使⽤低压（4—6 V）交流电源的计时仪器，其打点周期为0.02 sD.电⽕花打点计时器是利⽤⽕花放电在纸带上打出⼩孔⽽显⽰点迹的计时仪器，它使⽤220V交流电源5-2：根据打点计时器打出的纸带，我们可以不利⽤公式计算就能直接得到的物理量是（）A.时间间隔B.位移C.加速度D.平均速度5-3：⼀位同学在⽤打点计时器做“测匀变速直线运动的加速度”的实验时，纸带上打出的不是圆点⽽是如图所⽰的⼀些短线，这可能是因为（）A.打点计时器错接在直流电源上B.电源电压不稳定C.电源的频率不稳定D.打点针压得过紧5-4：下图是⽤打点计时器打出的⼀条纸带，其计数周期为T ，运动加速度和打D 点时的瞬时速度分别⽤a 和v D 表⽰，下列选项正确的是（）A.a=(s 6+s 5+s 4-s 1-s 2-s 3)/9T 2, v D =(d 4-d 2)/2TB.a=(d 6-2d 3-d 1)/9T 2, v D =(d 2+d 3+d 4+d 5)/4TC.a=(d 6+d 5+d 4-d 1-d 2-d 3)/9T 2, v D =s 3/TD.a=(s 6+s 5+s 4-s 1-s 2-s 3)/3T 3, v D =(d 3+d 4)/2T六、电流表和电压表：6-1：按照有效数字规则读出下列电表的测量值。
高考物理测量工具的读数(含答案)
关于测量工具的读数一、 游标卡尺、螺旋测微器的读数练习。
游标卡尺： 十分度：二十分度：五十分度：1.读数：mm2.读数：mm3.读数：cm4.读数：mm5.读数：mm6.读数： cm7.读数：mm8.读数： mm1,.螺旋测微器：10.读数： mm11.读数：cm12.读数：mm1.读数： mm2.读数： mm一、 游标卡尺、螺旋测微器的读数练习。
游标卡尺： 十分度：1. 0.6mm2. 7.5mm3. 2.05cm4. 21.0mm 二十分度：5. 0.65mm6. 4.175cm7. 35.00mm8. 36.50mm 五十分度：9. 0.76mm 10. 28.78mm 11. 3.180cm 12. 35.00mm 螺旋测微器：13. 0.125mm 14. 3.364mm 15. 2.725mm 16. 4.450mm电流表量程0.6A3.读数：mm4.读数：mm图1图2电流表量程0.6A 参考答案1. 0.31A2. 0.08A3. 0.51A4. 0.24A5. 0.42A6. 0.11A7. 0.40A8. 0.02A 电流表量程3A图5图6图7图8图1图2电流表量程3A 参考答案1. 0.41A2. 2.25A3. 0.64A4. 2.80A5. 2.40A6. 2.98A7. 1.57A8. 0.04A 电压表量程3V图5图6图7图8图1图2图3图4参考电压表量程3V 答案1. 0.38V2. 2.13V3. 0.98V4.1.60V5. 1.20V6. 2.44V7. 0.06V 8 1.78V电压表量程15V图5图6图7图8图1图2图3图4电压表量程15V 参考答案1. 1.6V2.6.3V3.10.5V4. 8.0V5. 13.9V6. 3.5V7.12.0V8. 8.9V图5图6图7图8。
高三二轮高考物理实验：读数练习专题(有答案)
2020 届二轮高考物理实验：读数练习专题——电流表、电压表、电阻箱、多用电表、刻度尺一、电流表、电压表的读数规则1、量程为 3 V 和 3 A 的电压表和电流表，其最小分度为0.1 V 和 0.1 A,读数要估读到最小分度的十分之一。
所以最后读数假如以V (A) 为单位，小数点后边有两位，尾数可能为0、 1、 2、3，如下图，电压表读数为 1.88V ，电流表读数为0.83A 。
若指针恰巧指在 2 上，则读数为 2.00V （或 A）。
2、量程为 15 V 的电压表，其最小分度为0.5 V,读数要估读到最小分度的五分之一。
所以最后读数假如以V 为单位，小数点后边只有一位，尾数可能为0、 1、2、3，如下图，若指针指在整刻度线上，如指在10 上应读做10.0V ，指在紧靠10 刻度线右边的刻度线上（即表盘上的第21 条小刻度线）读数为 10.5V ，若指在这两条刻度线间的中间某个地点，则可依据指针凑近两刻度线的程度，分别读做10.1V ，或 10.2V ，或 10.3V ，或 10.4V ，即便是指在正中央，也不可以读做10.25V ，若这样，则会出现两位不正确的数，即小数点后的 2 和 5，不切合读数规则，如上图中所示，读数应为9.3V 。
3、量程为0.6 A的电流表，其最小分度为0.02 A,读数要估读到最小分度的二分之一。
因此最后读数假如以 A 为单位，小数点后边有两位，尾数可能为0、 1、 2、3，若指针指在第11 条刻度线上，则读数为0.22A ，指在第10 条刻度线上，读数为 0.20A ，指在第10 条刻度线和第11 条刻度线中间，则读数为0.21A ，若指在这两条刻度线间的中间某个地点，则可依据指针凑近两刻度线的程度进行读数，如上图所示，电流表读数为0.17A 。
【练习】1.读出以下电表的丈量值接 0～3V 量程时读数为V。
接0～3A量程时读数为A。
接 0～15V 量程时读数为V。
高考物理测量工具的读数(含答案)-word文档
第 1 页关于测量工具的读数一、 游标卡尺、螺旋测微器的读数练习。
游标卡尺： 十分度： 二十分度：五十分度： 螺旋测微器：1,.一、 游标卡尺、螺旋测微器的读数练习。
游标卡尺： 十分度：1. 0.6mm2. 7.5mm3. 2.05cm4. 21.0mm二十分度：5.0.65mm 6. 4.175cm 7. 35.00mm 8.36.50mm五十分度：9. 0.76mm 10.28.78mm 11. 3.180cm 12. 35.00mm螺旋测微器：13. 0.125mm 14.3.364mm 15. 2.725mm 16.4.450mm电流表量程0.6A3.读数： mm4.读数：mm1.读数： mm2.读数： mm3.读数： cm4.读数： mm5.读数： mm6.读数： cm7.读数： mm8.读数： mm10.读数： mm9.读数： mm11.读数： cm12.读数： mm图1图2 1.读数： mm2.读数： mm第 2 页程0.6A 参电流表量考答案1. 0.31A2. 0.08A3. 0.51A4. 0.24A5. 0.42A6. 0.11A7. 0.40A8. 0.02A 电流表量程3A电流表量程3A参考答案1. 0.41A2. 2.25A3. 0.64A4.2.80A5. 2.40A6. 2.98A7. 1.57A8. 0.04A 电压表量程3V图 3图4图5图6图7图8图1图2图3图4图5图6图78图1 图2 图3图4第 3 页参考答案电压表量程3V 1. 0.38V2.2.13V3.0.98V4.1.60V5.1.20V 6.2.44V 7. 0.06V81.78V电压表量程15V电压表量程15V 参考答案 1.1.6V2.6.3V3.10.5V4.8.0V图 5图6图7图8图1图2图 3图4图5图6图7图85. 13.9V6. 3.5V7.12.0V8. 8.9V第 4 页。
高中物理实验仪器读数问题
高中物理实验仪器读数方法一、仪器读数( )mm ( )mm( )mm ( )mm( )mm ( )mm2、螺旋测微器：原理：可动刻度转一圈测微螺杆前进或后退一个螺距，即mm，可动刻度分成50小格，转一圈即转了50小格，转一格测微螺杆前进或后退mm，螺旋测微器的最小刻度为，以mm为单位，小数点后保留的位数为。
cm m mm3.电阻箱的读数【例2】下图是电阻箱示意图，试读出当时电阻箱的阻值。
解：电阻箱面板上有6个旋钮，每个旋钮上方都标有倍率。
将每个旋钮的指针所指的数值（都为整数）乘以各自的倍率，从最高位到低位依次读出来，就得到这时电阻箱的实际阻值。
注意图中最左边的两个黑点是表示的是接线柱。
若指针位置如图所示，则阻值为84580.2Ω。
如：（04北京理综）电阻箱各旋钮的位置如右图所示，电阻箱R的阻值是_________Ω。
解析：电阻箱的读数方法是：每挡指示数字乘以相应倍率后相加的总和，所以86.3Ω。
4.总结高考国卷电表读数标准1 2 3 V51015对最小分度为“1” 、“2”的采用“十分之一估读法”，估计数字出现在下一位；对最小分度为“5”的采用“五分之一估读法”， 估计数字出现在同一位。
这样读数记录=刻度完整部分+估计等分数×125⎧⎨⎩最小分度“”或“”的十分之一最小分度“”的五分之一，后部分乘积为0时不能丢，象游标卡、千分尺读数一样要补齐。
显然，高中阶段，这种办法适合学生理解接受，不额外增加负担，上了大学再进一步学习更科学严谨的估读规则，现实中不失为一种为大学准备的承上启下的过渡性办法。
【例1】下图是电压表的刻度盘。
若当时使用的是该表的0-3V 量程，那么电压表读数为多少？若当时使用的是该表的0-15V 量程，那么电压表度数又为多少？解：0-3V 量程最小刻度是0.1V ，是10分度的，因此要向下估读一位，读1.15V （由于最后一位是估读的，有偶然误差，读成1.14V-1.17V 之间都算正确）。
方法1 测量工具的读数和使用---2020年高考物理实验题技法(解析版)
测量工具的读数和使用刻度尺、秒表、弹簧秤、温度表、电流表、电压表等测量工具的有效数字 (2)游标卡尺 (2)螺旋测微器 (3)多用电表 (4)电压表、电流表 (6)高考真题之测量工具 (7)刻度尺、秒表、弹簧秤、温度表、电流表、电压表等测量工具的有效数字使用以上仪器时，凡是最小刻度是10分度的，要求读到最小刻度后再往下估读一位(估读的这位是不可靠数字，但是是有效数字的不可缺少的组成部分)。
凡是最小刻度不是10分度的，只要求读到最小刻度所在的这一位，不再往下估读。
游标卡尺游标卡尺的读数方法:“三看”(1)第一看→精确度如图甲所示。
易错读成11 mm+4×0.1 mm=11.40 mm。
正确的应为11.4 mm，游标卡尺不需估读，后面不能随意加零，也不能随意去零。
如图乙所示。
易错读成10 mm+12×0.05 mm=10.6 mm，正确的应为10.60 mm。
(2)第二看→游标尺上的0刻度线位置，区分零刻度与标尺最前端。
如图丙所示。
易错读成11 mm+10×0.05 mm=11.50 mm。
正确读数为14 mm+10×0.05 mm=14.50 mm。
(3)第三看→游标尺的哪条(第K条)刻度线与主尺上的刻度线对齐。
常见规格游标卡尺例题1：如图(甲)所示的物体A的长度是cm=m，如图(乙)所示的物体B的长度是mm=m。
答案 4.04.0×10-234.03.40×10-2解析L A=(14.0-10.0)cm=4.0 cm=4.0×10-2 mL B=(14.40-11.00)cm=3.40 cm=34.0 mm=3.40×10-2 m。
螺旋测微器原理：螺旋测微器的精密螺纹的螺距是0.5 mm，可动刻度有50个等分刻度，可动刻度旋转一周，测微螺杆可前进或后退0.5 mm，因此旋转每个小分度，相当于测微螺杆前进或后退0.550 mm＝0.01 mm.可见，可动刻度每一小分度表示0.01 mm，所以螺旋测微器可准确到0.01 mm，由于还能再估读一位，可读到毫米的千分位，故又名千分尺．读数及注意事项：①固定刻度数字单位是毫米，无数字一端是半毫米．测量时被测物体长度的半毫米数由固定刻度读出，不足半毫米部分由可动刻度读出．②测量值＝固定刻度读数(mm)＋可动刻度格数(估读一位)×0.01(mm)，最后换算单位．在读固定刻度数时，要注意固定刻度尺上表示半毫米的刻线是否已经露出．看不准时，判断方法是看可动刻度接近0还是50.③可动刻度格数要估读，即使固定刻度的零点正好与可动刻度的某一刻度线对齐，可动刻度格数小数部分要估读为“0”．结果以毫米为单位，千分位有一位估读数字，不能随便丢掉．④如图所示，固定刻度示数为2.0 mm，而从可动刻度上读的示数为15.0，最后的读数为2.0 mm＋15.0×0.01 mm＝2.150 mm.多用电表例题1：（2017·黄陵中学高二期中）欧姆表调零后，用“×100Ω档测量一个电阻的阻值，发现指针偏转角度很小，则做法正确的是将档位调_______（高或低）至________（×10Ω或者×1kΩ）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第 1 页
关于测量工具的读数
一、 游标卡尺、螺旋测微器的读数练习。
游标卡尺： 十分度： 二十分度：
五十分度： 螺旋测微
器：
1,.
一、 游标卡尺、螺旋测微器的读数练习。
游标卡尺： 十分度：
1.
0.6mm 2. 7.5mm 3. 2.05cm 4. 21.0mm
二十分度：
5.
0.65mm 6. 4.175cm 7. 35.00mm 8.
36.50mm
五十分度：
9. 0.76mm 10. 28.78mm 11. 3.180cm 12. 35.00mm
螺旋测微器： 13. 0.125mm
14. 3.364mm
15. 2.725mm 16.
4.450mm
电流表量程
0.6A
3.读数： mm
4.读数：
mm
1.读数： mm
2.读数： mm
3.读数： cm
4.读数： mm
5.读数： mm
6.读数： cm
7.读数： mm
8.读数： mm
10.读数： mm
9.读数： mm
11.读数： cm
12.读数： mm
图1
图2 1.读数： mm
2.读数： mm
第 2 页
程0.6A 参电
流表量考答案
1.
0.31A 2. 0.08A 3. 0.51A 4. 0.24A 5. 0.42A 6. 0.11A 7. 0.40A 8. 0.02A 电
流表量程
3A
电流表量程3A
参
考答案
1. 0.41A
2. 2.25A
3. 0.64A
4.
2.80A
5. 2.40A
6. 2.98A
7. 1.57A
8. 0.04A 电压表量程
3V
图3
图4
图5
图6
图7
图8
图1
图2
图3
图4
图5
图6
图7
8
图1 图2 图3
图4
第 3 页
参考答案
电压表量程3V 1. 0.38V
2.
2.13V
3.
0.98V
4.1.60V
5.
1.20V 6.
2.44V 7. 0.06V
8
1.78V
电
压表量程15V
电压表量程15V 参考
答案 1.
1.6V
2.6.3V
3.10.5V
4. 8.0V
图5
图6
图7
图8
图1
图2
图3
图4
图5
图6
图7
图8
5. 13.9V
6. 3.5V
7.12.0V
8. 8.9V
第 4 页。
