射线检测技术介绍
射线检测的主要方法及原理PPT课件
荧光与闪烁原理
总结词
某些物质在射线作用下会发出荧光或闪烁光，可用于检测和 识别物质。
详细描述
某些物质在射线作用下会发出荧光或闪烁光，这是因为射线 能量激发了物质的电子，使其跃迁至较高能级，当电子返回 低能级时释放出光子。这种荧光或闪烁光可用于检测和识别 物质。
成像与重建原理
总结词
通过测量穿过被检测物体的射线，利用计算机技术重建物体的内部结构。
射线检测的主要方法及原理ppt课 件
目录
• 射线检测概述 • 射线检测的主要方法 • 射线检测的原理 • 射线检测的应用领域
01
射线检测概述
定义与特点
定义
射线检测是一种无损检测技术， 通过利用放射性物质发射的射线 对物体进行穿透，检测物体的内 部结构和缺陷。
特点
射线检测具有非破坏性、高精度 和高可靠性，能够检测各种材料 和复杂结构的内部缺陷和异常。
在焊接过程中，射线检测能够检测出 焊缝中的裂纹、气孔、夹杂等缺陷， 确保焊接质量。
复合材料检测
射线检测能够检测复合材料中的分层、 脱粘、孔洞等缺陷，确保复合材料的 质量和安全性。
石油和天然气管道检测
射线检测能够检测管道焊缝的内部缺 陷，确保管道的安全运行。
医学影像诊断
01
02
03
X射线成像
利用X射线穿透人体组织， 在胶片或数字成像设备上 形成影像，用于诊断骨折、 肺部感染等。
γ射线检测
γ射线检测是利用放射性元素发出的γ 射线对物质进行穿透，通过测量穿透 后的γ射线强度来检测物质内部结构 的一种无损检测方法。
γ射线检测的优点是检测速度快、精 度高、对形状复杂的部件也能进行全 面检测。
γ射线检测具有较高的穿透能力和较 高的分辨率，能够检测出金属、陶瓷、 玻璃等材料中的气孔、裂纹、夹杂物 等缺陷。
射线检测技术6-1射线检测基本原理
主要内容
• 1.强度衰减成像原理
• 2.几何投影成像原理 影像放大 影像畸变 影像重叠 半影 穿透厚度差 3.主因对比度 4.射线照相法特点
I0 x
d
Id
I2
I1
(a)
1. 强度衰减成像原理
I0
'
被照物
x
x
体剖面
Id
I3
(b)
穿过物体各部 分后射线强度 的分布曲线
底片 影像
1.1 厚度差成像原理
• 物体上有一个厚度为x的凸台，物体内部有 一个深度为x的空气泡。穿过空气泡和凸台 的射线强度分别为 I1, I2， (见上图(a))
I1 I0e(dx)
I2 I0e(dx)
I1 Id I2 • 结论：凸台处的黑度比厚度为d的基体处黑
度小，而空气泡处的黑度则必基体处的黑 度大。铸件或焊件内部的气孔、裂纹类缺 陷，其内部都是空气，底片呈现出较大的 黑度，
• 措施：尽量使缺陷位于中心射线束下。
2.3 影像重叠
• 问题：多个缺陷影像重叠，隐藏缺陷信息。 • 影像特点：影像重叠部分的黑度与非重叠部分的
黑度有明显差别。 • 解决方法：改变射线源位置重复检测，若影像形
状明显改变，则可判定是影像重叠。
2.4 半影
焦点 缺陷
U
(a)
g
焦点<缺陷
(b) 焦点>缺陷
由于几何关系投影像不可能完全真实地反 映物体内部宏观缺陷或微观组织的形状和 大小。
由于投影关系，造成影像放大、畸变、重 叠、半影和穿透厚度差。
2.1 影像放大
O
缺陷
O
缺陷 小
大
O
f s

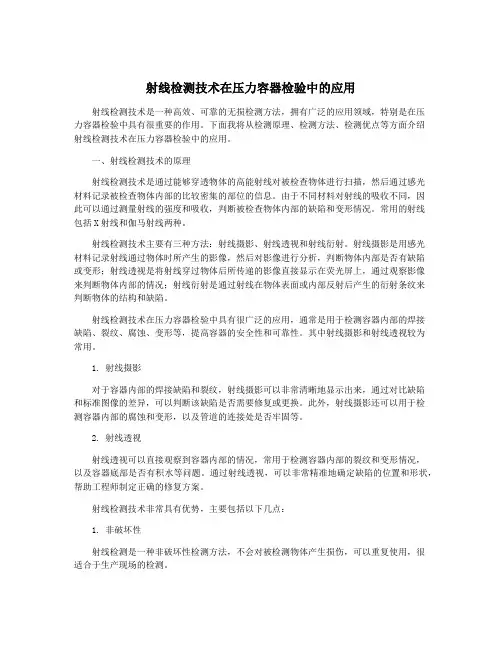

射线检测技术在压力容器检验中的应用
射线检测技术在压力容器检验中的应用射线检测技术是一种高效、可靠的无损检测方法，拥有广泛的应用领域，特别是在压力容器检验中具有很重要的作用。
下面我将从检测原理、检测方法、检测优点等方面介绍射线检测技术在压力容器检验中的应用。
一、射线检测技术的原理射线检测技术是通过能够穿透物体的高能射线对被检查物体进行扫描，然后通过感光材料记录被检查物体内部的比较密集的部位的信息。
由于不同材料对射线的吸收不同，因此可以通过测量射线的强度和吸收，判断被检查物体内部的缺陷和变形情况。
常用的射线包括X射线和伽马射线两种。
射线检测技术主要有三种方法：射线摄影、射线透视和射线衍射。
射线摄影是用感光材料记录射线通过物体时所产生的影像，然后对影像进行分析，判断物体内部是否有缺陷或变形；射线透视是将射线穿过物体后所传递的影像直接显示在荧光屏上，通过观察影像来判断物体内部的情况；射线衍射是通过射线在物体表面或内部反射后产生的衍射条纹来判断物体的结构和缺陷。
射线检测技术在压力容器检验中具有很广泛的应用，通常是用于检测容器内部的焊接缺陷、裂纹、腐蚀、变形等，提高容器的安全性和可靠性。
其中射线摄影和射线透视较为常用。
1. 射线摄影对于容器内部的焊接缺陷和裂纹，射线摄影可以非常清晰地显示出来，通过对比缺陷和标准图像的差异，可以判断该缺陷是否需要修复或更换。
此外，射线摄影还可以用于检测容器内部的腐蚀和变形，以及管道的连接处是否牢固等。
2. 射线透视射线透视可以直接观察到容器内部的情况，常用于检测容器内部的裂纹和变形情况，以及容器底部是否有积水等问题。
通过射线透视，可以非常精准地确定缺陷的位置和形状，帮助工程师制定正确的修复方案。
射线检测技术非常具有优势，主要包括以下几点：1. 非破坏性射线检测是一种非破坏性检测方法，不会对被检测物体产生损伤，可以重复使用，很适合于生产现场的检测。
2. 检测精度高射线检测可以检测出非常微小的缺陷和变形，精度高，信噪比大，能够准确地检测出物体内部的缺陷和变形。
射线照像检测技术_2022年学习资料
射线照像检测技术-有效透照区：一次透-照的有效范围，在此-范围内：-黑度处于规定的范围-照像灵敏度符合规定 -■透照厚度的控制：透-照厚度比K=T”/T处-于规定的范围。-图3-9透照厚度-表3-4焊缝常用的透照厚 比规定-焊缝类型-A级技术-B级技术-环-K≤1.1-K≤1.06-纵-K≤1.03-K≤1.01
射线照像检测技术-曝光曲线：在一定条件下，绘制的透照参-数（射线能量、焦距、曝光量）与透照厚-度之间的关系 线。-120kV140kV160kV180kV200kV220kV-D=2.0-10-30-50-钢厚度/ m-图3-16-以透照电压为参数的曝光曲线
射线照像检测技术-■-曝光参数计算例-采用固定X射线机透照一铸件，焦距为700mm、-管电流为8mA时，曝 时间为3min。当采用-1000mm焦距，管电流12mA时，曝光时间是多-少？-F-i22-1000×3× -=4.1-12 F2-话-700×12-21
射线照像检测技术-射线照相的灵敏度：射线照片记录细节或-缺陷的能力，它在一定程度上综合了影像-质量的三个基 因素。-相对灵敏度：可识别的最小尺寸和透射厚度的-比值。-绝对灵敏度：可识别的最小尺寸-■灵敏度的测定采用 质计-12
射线照像检测技术-射线照像的基本透照布-置如图所示。-■-基本原则是使透照区的-透照厚度小，主要考虑-如下 容：-射线源、工件、胶-片的相对位置。-射线中心束的方向。--有效透照区。-图3-8-射线照相的基本透照布 -1一射线源2一中心束-3一工件4一胶片5一像质计
射线照像检测技术-■基本透照参数的选择：--射线能量--焦距--曝光量-■较低的射线能量，较大的焦距和较大 曝-光时间，可以获得高质量的照片。-15
射线照像检测技术-射线能量-对于X射线：射线管的电压-对于伽马探伤：伽马射线的能量-■射线能量的选择：-能 高，衰减系数小，固有不清晰度增加。满-足要求时，选择较低的射线能量。-一般而言，伽马射线的检验灵敏度低于X 线，-但在某些场合（球罐环缝检验）采用伽马射线-可以实现全景曝光，提高效率。-16
5大无损检测技术之射线检测，射线检测原理、设备介绍
5⼤⽆损检测技术之射线检测，射线检测原理、设备介绍是5⼤⽆损检测技术中的⼀种，通常聊到射线检测，⼤家⾃然会联想到医院的射线检测设备。
其实，它们便是应⽤了技术的产品。
为增进⼤家对射线检测的认识，本⽂将对射线检测、射线检测原理以及射线检测设备予以介绍。
如果你对检测、射线检测技术具有兴趣，不妨继续往下阅读哦。
⼀、射线检测射线检验通常简称为：RT，是⽆损检测⽅法的⼀种。
当强度均匀的射线束透照射物体时，如果物体局部区域存在缺陷或结构存在差异，它将改变物体对射线的衰减，使得不同部位透射射线强度不同。
这样，采⽤⼀定的检测器(例如，射线照相中采⽤胶⽚)检测透射射线强度，就可以判断物体内部的缺陷和物质分布等，从⽽完成对被检测对象的检验。
射线检验常⽤的⽅法有X射线检验、γ射线检验、⾼能射线检验和中⼦射线检验。
对于常⽤的⼯业射线检验来说，⼀般使⽤的是X射线检验和γ射线检验。
⼆、射线检验原理X和γ射线的波长短,能够穿过⼀定厚度的物质，并且在穿透的过程中与物质中的原⼦发⽣相互作⽤。
这种相互作⽤引起辐射强度的衰减，衰减的程度⼜同受检材料的厚度、密度和化学成分有关。
因此，当材料内部存在某种缺陷⽽使其局部的有效厚度、密度和化学成分改变时，就会在缺陷处和周围区域之间引起射线强度衰减的差异。
如果⽤适当介质将这种差异记录或显⽰出来，就可据以评价受检材料的内部质量。
X射线检验和γ射线检验,基本原理和检验⽅法⽆原则区别,不同的只是源的获得⽅式。
X射线源是由各种、电⼦感应加速器和直线加速器构成的从低能(⼏千电⼦伏)到⾼能(⼏⼗兆电⼦伏)的系列，可以检查厚⾄ 600mm的钢材。
γ射线是放射性同位素在衰变过程中辐射出来的。
三、射线检测设备(⼀)X射线机⼯业射线照相探伤中使⽤的低能X射线机，简单地说是由四部分组成：射线发⽣器(X射线管)、⾼压发⽣器、冷却系统、控制系统。
当各部分独⽴时，⾼压发⽣器与射线发⽣器之间应采⽤⾼压电缆连接。
按照的结构，X射线机通常分为三类，便携式X射线机、移动式X射线机、固定式X射线机。
射线检测的原理
射线检测的原理射线检测是利用射线与物质相互作用产生的能量变化来确定物质的性质和结构的一种检测技术。
射线检测包括X射线检测和γ射线检测两种常见形式。
以下将从射线的产生、传播和与物质相互作用的过程中详细介绍射线检测的原理。
一、射线的产生和传播X射线是通过X射线发生器产生，γ射线则是通过放射性同位素产生的。
无论是X射线还是γ射线，它们在空气和真空中都可以传播，并且表现出波动性和粒子性。
在空气和真空中，它们像电磁波一样传播，但在物质中会发生散射和吸收。
二、射线与物质相互作用的过程1.透射：射线与物质中的电子相互作用发生散射的可能性小，射线能够穿过物质，这种现象称为射线的透射。
2.吸收：射线与物质中的原子发生相互作用，在穿过物质的过程中被逐渐吸收。
射线的吸收与物质的密度有关，密度越高，吸收越大。
3.散射：射线与物质中的原子发生碰撞后改变方向，这种现象称为散射。
散射可分为弹性散射和非弹性散射。
弹性散射是射线碰撞后方向发生改变，但能量不发生改变；非弹性散射是射线碰撞后不仅方向改变，还失去或获得能量。
4.荧光：当射线与物质相互作用后产生能量变化时，物质会发出辐射，这种辐射称为荧光辐射。
荧光辐射在物质中的原子的能级间跃迁过程中发生。
不同的物质有不同的荧光辐射特征，因此可通过荧光辐射分析物质的成分和结构。
5.效应：射线与物质相互作用可产生多种效应，如光电效应、康普顿散射和正负电子对产生等。
这些效应也可以用于分析物质的成分和性质。
三、射线检测的应用1.医学影像学：X射线和γ射线在医学影像学中广泛应用。
通过X射线片或CT扫描可以观察内脏器官的形态和内部细节，用于诊断疾病。
核医学利用放射性同位素发射的γ射线来研究人体的生理功能状态。
2.工业无损检测：射线检测可以用于工业中的无损检测，例如检查金属部件中的缺陷、测量材料的厚度和密度、检测焊接接头质量等。
射线穿透能力较强，可以便利地检测物体的内部结构和材质的均匀性。
3.考古学和文物保护：射线检测可以帮助考古学家探测古墓、古代建筑以及文物中的有用信息，以便更好地理解历史和文化。
射线检测的原理及应用
射线检测的原理及应用1. 引言射线检测是一种常见的无损检测方法，通过利用射线与物体相互作用的原理，实现对物体内部结构、性质的分析与检测。
射线检测广泛应用于工业生产、医学领域以及材料科学研究等领域。
本文将介绍射线检测的基本原理、常见的应用领域以及优缺点等内容。
2. 原理射线检测主要利用了射线与物质的相互作用原理，通过射线的传递和衰减情况，实现对物质内部结构的分析和检测。
射线主要可以分为X射线、γ射线和中子射线等几种类型，具有不同的穿透能力和散射性质。
•X射线：具有较强穿透能力，能够穿过较厚的物质，常用于工业无损检测和医学影像等领域。
•γ射线：与X射线类似，具有较强的穿透能力，常用于核工业和放射治疗等领域。
•中子射线：具有较强的穿透能力和散射性质，常用于材料科学研究和石油勘探等领域。
3. 应用领域射线检测在各个领域都有广泛的应用，以下列举了几个常见的应用领域：•工业无损检测：射线检测被广泛应用于工业生产中，用于检测金属、塑料、陶瓷等材料的缺陷、组织结构和质量问题，例如焊缝、铸件和电子组件等。
•医学影像诊断：医学中常用X射线和γ射线进行影像获取，通过对人体内部的骨骼、器官和血管等结构进行检测和诊断，帮助医生判断病变情况和制定治疗方案。
•核工业应用：射线检测在核能工业领域有重要的应用，用于检测核反应堆材料的损伤和老化程度，确保核设施的安全运行。
•材料科学研究：射线检测被广泛应用于材料科学研究中，用于分析材料的晶体结构、相变行为和缺陷分布，以提高材料的性能和开发新材料。
•石油勘探：中子射线作为一种非常有效的勘探手段，被广泛应用于石油勘探中，通过分析射线的散射和吸收情况，确定地下油气蕴藏的位置、规模和性质。
4. 优缺点射线检测作为一种非破坏性测试方法，具有一些优点和缺点。
4.1 优点•高分辨率：射线检测具有较高的空间分辨率，可以揭示物体内部微小的结构和缺陷。
•非破坏性：射线检测不会对物体产生损坏，可以重复使用，适用于对珍贵物品和难以取样的物体的检测。
射线检测的定义 -回复
射线检测的定义-回复射线检测是一种非破坏性测试方法，通过使用射线，如X射线或伽马射线，来检测物体内部的缺陷或不均匀性。
这种技术通常用于工业领域，如航空航天、汽车制造、管道检测和金属加工等。
射线检测的主要原理是，当射线通过物体时，会与物体内部的材料相互作用。
不同密度的材料会对射线的传播产生不同的影响，从而形成不同的图像。
通过分析和解释这些图像，可以确定物体内部的缺陷、受损或其他控制质量的问题。
射线检测可以帮助检测和识别许多常见的缺陷，如裂缝、气孔、夹杂物和不均匀性。
这些缺陷可能会导致物体的弱点，从而降低其强度、耐久性和性能。
射线检测通常涉及以下步骤：1. 准备工作：在进行射线检测之前，需要进行一些准备工作。
首先，需要选择适当的射线源和探测器。
对于X射线检测，通常使用X射线管作为射线源，并使用像片、增感器或数字式探测器来捕获并记录图像。
对于伽马射线检测，可使用放射源和探测器对物体进行扫描。
2. 设定参数：在进行射线检测之前，还需要选择合适的检测参数。
这些参数包括射线的能量、强度、曝光时间和探测器的灵敏度等。
根据被检测物体的材料和大小，以及所需的检测灵敏度，需要适当调整这些参数。
3. 进行扫描：一旦准备工作完成，可以开始进行射线扫描。
射线源会释放射线，并穿过物体。
探测器会记录射线通过物体时的能量和强度变化，并转化为图像。
这些图像可以通过计算机或其他图像处理软件进行显示和分析。
4. 图像分析：收集到的图像需要进行分析，以确定物体内部的缺陷或问题。
这可以通过比较图像中的亮度、密度和形状等特征来实现。
图像分析人员需要经验丰富，并熟悉不同类型的缺陷和对应的特征。
5. 结果评估：根据图像分析的结果，可以对被检测物体的质量进行评估。
如果发现了缺陷或问题，需要根据情况采取适当的措施，如修复、更换或重新加工。
射线检测具有许多优点，如高灵敏度、广泛适用性和快速检测速度等。
然而，它也存在一些限制，如辐射风险、对设备和人员的要求高等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
射线检测技术介绍
射线检测技术是目前在锅炉压力容器及管道施工检测中应用最广泛的一种检测方法。
在各个行业由于检测对象的特点及要求质量等级的不同，执行的检测标准主要是GB332-3-2005《钢熔化焊对接接头射线照相和质量分级》；JB/T4730-2005《承压设备无损检测》；SY/T4109-2005《石油天然气钢质管道无损检测》等标准，无论哪个标准都对射线检测提出的检测人员、检测设备、检测工艺、检测材料、检测环境等要求，现逐一分析：（以JB/T4730-2005《承压设备无损检测》为例）
一、射线检测技术等级
根据JB/T4730-2005《承压设备无损检测》规定，将射线检测技术等级分为3级，A级—低灵敏度技术；AB级—中灵敏度技术；B级—高灵敏度技术。
明确承压设备对接焊接接头的制造、安装、在用时的射线检测，一般应采用AB级射线检测技术进行检测。
对重要设备、结构、特殊材料和特殊焊接工艺制作的对接焊接接头，可采用B级技术进行检测。
根据标准，对于石油石化管道焊接接头的射线检测应采用AB级。
二、对于不同管径拍片张数的确定
确定AB级射线检测技术等级后，就可以确定环焊缝检测的K值。
K值是反映射线检测裂纹检测率要求，根据标准，对100mm＜D o≤400mm的环向对接焊接接头K值等于1.2，拍片张数见表一：
表一100mm＜D o≤400mm管道环焊缝双壁单影透照次数计算表
从表一可以看出，决定拍片张数的是底片的有效检测长度，而有效检测长度是由标准的K值所确定的。
根据标准确定K值后，查阅JB4730附录中的莫诺图（图一为K=1.2时的透照次数图），确定透照次数。
以φ114×20管线拍片为例：管径Do=114mm，壁厚T=20mm，焦距F=264mm，则参数Do/F=114/264=0.43，T/Do=20/114=0.175，查莫诺图求两条线的交点，即得到拍片数量6张。
图一 K=1.2时的透照次数图D o≥400mm时，K为1.1，拍片张数见表二
表二D o≥400mm管道环焊缝双壁单影透照次数计算表
当D o＜100mm时，属于射线检测中的小径管，具体检测张数如表三
表三Do＜100mm小径管道环焊缝透照次数计算表
以上表格是根据JB4730标准的有关规定得出的不同管径和不同厚度根据标准规定的要求，查阅相关表格技术得出所拍摄的底片张数，从表格的数据上来分析，
管线在管径不变的情况下，如果壁厚越厚，为了检测出在焊接接头中的裂纹缺陷，必须控制射线底片的一次透照长度.
三、检测设备的确定：
根据JB4730-2005标准的规定，拍摄好的射线底片保留7年。
为了保证射线底片能够长时间的保存，标准规定的不同的壁厚许可的透照最高电压，见图二：不同透照厚度允许的Ｘ射线最高透照管电压
1-铜及铜合金；2-钢；3-钛及钛合金；4-铝及铝合金
以注水管线∅159×12为例。
由于射线检测时，透照是2个管壁，也就是26mm 的透照厚度，查表电压可选择250KV，需要使用2505的射线机。
目前油田高压注水管线大多属于厚壁管线，检测管线壁厚超过15mm，双壁透照时需要使用3005的射线机。
检测管线壁厚超过20mm，双壁透照时需要使用3505的射线机。
