环槽铆钉的技术原理
有关环槽铆钉的机械性能与知识
有关环槽铆钉的机械性能与知识
一种高效连接永不松动的RDL紧固件: 环槽铆钉,在国外叫做 Lock bolt,是一种新型的高强度紧固件,国外最先是在飞机、人造卫星等飞行器上采用,随后在桥梁、汽车、造船、矿山机械等工业上也得到广泛应用。
我国在飞机上采用这种铆钉已有多年历史.并已建立了初步的产品系列,但目前尚有待于向其他机械产品推广。
环槽铆钉分拉铆型和镦铆型两大类,其中拉铆型是环槽铆钉的主要类型。
它与普通铆钉不同,是由钉杆和钉套两部分组成的；具有防震功能，高强度夹紧力、可代替常规的螺栓螺母。
我公司设计的RDL环槽铆钉用于高强度的连接时，一种快速简便的防止松脱的连接方式,在不能或不适合进行电焊连接的场合,这种紧固方案时最理想，本产品的特点是机械强度高、操作方便、效率高、噪声低、铆接牢固、防盗，其最大的特点是抗震性好。
产品广泛使用于航空制造业、船舶制造业、汽车制造业、集装箱制造业、桥梁工程、铁路机车、矿山机械、建筑工程、电力业、机械钢结构等紧固领域。
产品类别：环槽铆钉：RDL-BY、RDL-CT、RDL-PT 套环：RDL-YS RDL-TJ 常用规格D：Φ4mm～Φ24mm 铆接厚度L：3mm-120mm 材质有钢、铝、不锈钢、合金钢等材料。
铆钉的工作原理是什么？
铆钉的工作原理是什么？
铆钉的工作原理是什么？
铆钉的连接原理：
铆接是使用较穿孔直径稍小的金属圆柱或金属管（铆钉），穿过需要铆合的工件，并对铆钉两端面敲击或加压，使金属柱（管）变形增粗同时在两端形成铆钉头（帽），使工件不能从铆钉上脱出，在受使工件分离的外力作用时，由钉杆、钉帽承受产生的剪切力，防止工件分离。
铆接分冷铆及热铆，冷铆是铆钉在常温下进行铆接；热铆用在连接要求更高的地方，如铁桥的钢梁铆接，热铆时需将铆钉预热，红热的铆钉穿入铆孔，打好铆钉头后，在冷却过程中收缩的应力将使连接更紧密。
铆接一般需要双面操作，抽芯铆钉的出现，使单面操作成为更简便易行的工艺。
铆钉 原理
铆钉原理铆钉是一种常见的连接件，它在工程结构中起着非常重要的作用。
它通过将两个或多个零件固定在一起，使得整个结构更加稳固和牢固。
在本文中，我们将讨论铆钉的原理，包括其工作原理、结构特点以及应用范围。
首先，让我们来了解一下铆钉的工作原理。
铆钉是一种通过变形来实现连接的紧固件。
它由两部分组成，一部分是铆钉本身，另一部分是铆钉帽。
在使用铆钉时，首先需要将铆钉的尾部插入被连接的零件中，然后通过机械或液压力将铆钉的头部压平，使得铆钉尾部在零件内部形成一个扩张的头部，从而实现了零件的连接。
这种连接方式比普通的螺栓连接更加牢固和稳定，因此在一些对结构强度要求较高的场合得到广泛应用。
其次，让我们来看一下铆钉的结构特点。
铆钉通常由金属材料制成，如铝合金、不锈钢等。
这种材料具有良好的机械性能和耐腐蚀性能，能够满足不同工程结构的需求。
此外，铆钉的形状和尺寸也各不相同，可以根据具体的连接要求选择合适的铆钉型号和规格。
铆钉帽的设计也非常重要，它可以起到保护铆钉头部和美观的作用，同时也可以增加连接的稳定性和耐久性。
最后，让我们来探讨一下铆钉的应用范围。
铆钉广泛应用于航空航天、汽车制造、船舶建造、机械设备等领域。
在这些领域，结构的稳固和牢固对安全和可靠性要求非常高，因此铆钉成为了不可或缺的连接件。
此外，在一些特殊环境下，如高温、高压、腐蚀性环境等，铆钉也能够表现出良好的性能，确保连接的稳定性和可靠性。
总的来说，铆钉作为一种重要的连接件，在工程结构中发挥着重要的作用。
通过了解铆钉的工作原理、结构特点和应用范围，我们可以更好地选择和使用铆钉，确保工程结构的稳固和牢固。
希望本文对大家有所帮助，谢谢阅读！。

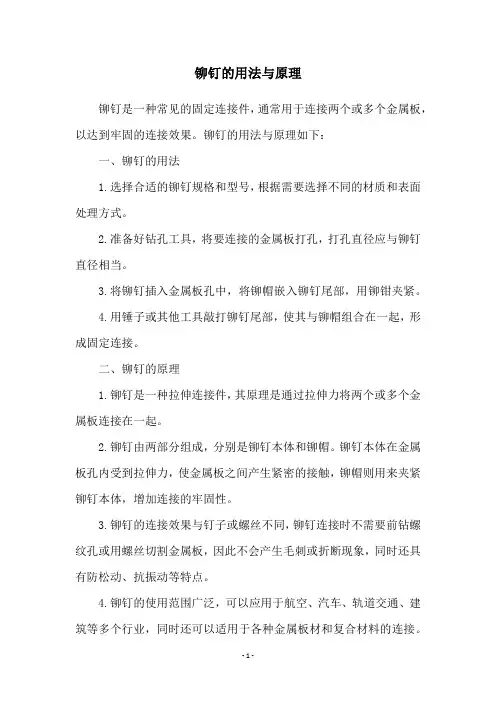

铆钉的用法与原理
铆钉的用法与原理
铆钉是一种常见的固定连接件，通常用于连接两个或多个金属板，以达到牢固的连接效果。
铆钉的用法与原理如下：
一、铆钉的用法
1.选择合适的铆钉规格和型号，根据需要选择不同的材质和表面处理方式。
2.准备好钻孔工具，将要连接的金属板打孔，打孔直径应与铆钉直径相当。
3.将铆钉插入金属板孔中，将铆帽嵌入铆钉尾部，用铆钳夹紧。
4.用锤子或其他工具敲打铆钉尾部，使其与铆帽组合在一起，形成固定连接。
二、铆钉的原理
1.铆钉是一种拉伸连接件，其原理是通过拉伸力将两个或多个金属板连接在一起。
2.铆钉由两部分组成，分别是铆钉本体和铆帽。
铆钉本体在金属板孔内受到拉伸力，使金属板之间产生紧密的接触，铆帽则用来夹紧铆钉本体，增加连接的牢固性。
3.铆钉的连接效果与钉子或螺丝不同，铆钉连接时不需要前钻螺纹孔或用螺丝切割金属板，因此不会产生毛刺或折断现象，同时还具有防松动、抗振动等特点。
4.铆钉的使用范围广泛，可以应用于航空、汽车、轨道交通、建筑等多个行业，同时还可以适用于各种金属板材和复合材料的连接。
环槽铆钉工作原理
环槽铆钉工作原理环槽铆钉是一种用于连接金属工件的机械连接件，它的工作原理主要包括以下几个方面：铆钉的形状设计、力的传递机制以及材料的强度分析。
首先，环槽铆钉的形状设计决定了其能否有效地连接金属工件。
环槽铆钉一般由头部、槽和尾部组成。
头部通常用于支撑两个连接件，槽用于嵌入金属工件的孔口，尾部用于用锤子或者其他工具敲打，将槽嵌入到预设的位置中。
通过铆钉的头部、槽和尾部的结合，环槽铆钉可以起到连接金属工件的作用。
其次，环槽铆钉的工作原理与力的传递机制密切相关。
环槽铆钉在连接金属工件时，头部与槽之间的接触面积较大，可以承受较大的拉力和剪力。
当锤子敲打环槽铆钉的尾部时，尾部会敲击槽并向着头部方向运动。
这样，槽的形状会影响头部与槽之间的接触面积，从而抵抗拉力和剪力。
同时，环槽铆钉的尾部材料较硬，可以有效地承受等于锤子敲打时的力。
因此，环槽铆钉可以通过锤击的方式，传递力到工件上，实现金属工件的连接。
最后，环槽铆钉的工作原理还需要进行材料的强度分析。
环槽铆钉一般由高强度材料制成，如铝合金或不锈钢。
这些材料具备良好的抗拉强度和抗剪强度，可以承受较大的力。
当环槽铆钉在连接金属工件时，它的材料强度可以保证连接的稳定性和可靠性。
除了以上的工作原理，环槽铆钉的应用还要考虑到一些其他因素，如环槽铆钉的尺寸和安装的步骤等。
尺寸的选择需要根据实际的连接需求和连接件的性质来确定。
安装步骤一般包括预先钻孔、选择合适的环槽铆钉和击打环槽铆钉等过程。
这些步骤和因素都会影响环槽铆钉的工作效果和连接质量。
总结起来，环槽铆钉的工作原理主要包括形状设计、力的传递机制以及材料的强度分析。
它通过头部、槽和尾部的结合，在敲打的作用下，将槽嵌入金属工件达到连接的目的。
环槽铆钉的应用还需要考虑到尺寸和安装步骤等因素，以确保连接的稳定性和可靠性。

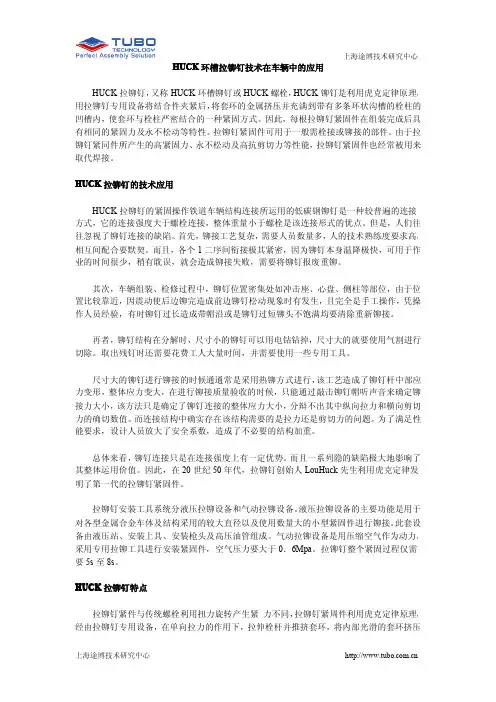

HUCK环槽拉铆钉技术在车辆中的应用
HUCK环槽拉铆钉技术在车辆中的应用HUCK拉铆钉，又称HUCK环槽铆钉或HUCK螺栓，HUCK铆钉是利用虎克定律原理，用拉铆钉专用设备将结合件夹紧后，将套环的金属挤压并充满到带有多条环状沟槽的栓柱的凹槽内，使套环与栓柱严密结合的一种紧固方式。
因此，每根拉铆钉紧固件在组装完成后具有相同的紧固力及永不松动等特性。
拉铆钉紧固件可用于一般需栓接或铆接的部件。
由于拉铆钉紧同件所产生的高紧固力、永不松动及高抗剪切力等性能，拉铆钉紧固件也经常被用来取代焊接。
HUCK拉铆钉的技术应用HUCK拉铆钉的紧固操作铁道车辆结构连接所运用的低碳钢铆钉是一种较普遍的连接方式，它的连接强度大于螺栓连接，整体重量小于螺栓是该连接形式的优点。
但是，人们往往忽视了铆钉连接的缺陷。
首先，铆接工艺复杂，需要人员数量多，人的技术熟练度要求高，相互间配合要默契。
而且，各个1二序间衔接极其紧密，因为铆钉本身温降极快，可用于作业的时间很少，稍有耽误，就会造成铆接失败，需要将铆钉报废重铆。
其次，车辆组装、检修过程中，铆钉位置密集处如冲击座、心盘、侧柱等部位，由于位置比较靠近，因震动使后边铆完造成前边铆钉松动现象时有发生，且完全是手工操作，凭操作人员经验，有时铆钉过长造成带帽沿或是铆钉过短铆头不饱满均要清除重新铆接。
再者，铆钉结构在分解时，尺寸小的铆钉可以用电钻钻掉，尺寸大的就要使用气割进行切除。
取出残钉时还需要花费工人大量时间，并需要使用一些专用工具。
尺寸大的铆钉进行铆接的时候通通常是采用热铆方式进行，该工艺造成了铆钉杆中部应力变形，整体应力变大，在进行铆接质量验收的时候，只能通过敲击铆钉帽听声音来确定铆接力大小，该方法只是确定了铆钉连接的整体应力大小，分辩不出其中纵向拉力和横向剪切力的确切数值。
而连接结构中确实存在该结构需要的是拉力还是剪切力的问题。
为了满足性能要求，设计人员放大了安全系数，造成了不必要的结构加重。
总体来看，铆钉连接只是在连接强度上有一定优势。
环槽铆钉不松的原因
环槽铆钉不松的原因环槽铆钉是一种非常常见的连接元件，广泛应用于机械、航空、铁路、汽车等各个领域。
在使用中，大家都会注意到一个问题，那就是环槽铆钉使用一段时间后，不容易松动或脱落。
这篇文章将说明环槽铆钉不松的原因，以及如何正确使用它们，避免出现安全隐患。
## 一、环槽铆钉的结构环槽铆钉通常由三部分组成：铆杆、铆帽和环形套筒。
铆杆和铆帽通过环形套筒的压力固定在一起，从而实现连接的效果。
环形套筒的内部有凹槽，可以理解为一圈“牙齿”，与铆钉的环槽相配合，从而固定铆钉。
## 二、环槽铆钉不松的原理环槽铆钉不松的原理可以归纳为以下两点：1. 环槽铆钉的制造精度高。
环形套筒内部的凹槽大小和形状非常精确，与铆钉的环槽配合非常紧密。
这使得铆钉的固定非常牢固，并且不容易松动。
2. 环槽铆钉的顶部有铆帽。
铆帽是环槽铆钉连接的关键部件，它与铆杆一起通过铆接工艺将铆钉连接起来。
它的存在可以阻止铆杆在连接时因为受到挤压而变形，从而导致连接松动的可能性。
## 三、正确使用环槽铆钉的方法环槽铆钉非常实用，但是在使用时需要注意一些问题。
以下几点是我们必须要注意的：1. 选择适合的环槽铆钉。
根据需要连接的零部件的材料和厚度，选择合适的环槽铆钉。
因为环槽铆钉的固定力和连接性能等因素都与零部件材料和厚度有关。
2. 注意施工力度。
在将环槽铆钉安装到零部件上时，需要施加足够的力度，以确保它被牢牢地固定。
但是，也要注意不要施加过大的力量，否则会导致环形套筒变形或从零部件中穿透出去。
3. 不要将环槽铆钉重复使用。
环槽铆钉的使用寿命是有限的，因此在拆卸时，不要再次使用它们。
因为重新使用环槽铆钉可能会出现以下情况：铆钉连接失灵、接头丢失紧密性、安全隐患出现。
综上所述，环槽铆钉固定力强，不容易脱落的原因归纳为精度高和合理的铆接结构。
在使用环槽铆钉时，我们需要注意材料和厚度匹配，施工力度合理，不要重复使用。
通过正确的方法和技术使用环槽铆钉，可以确保它们在使用中更牢固、更安全。
铆钉的工作原理
铆钉的工作原理
铆钉是一种常用的连接装置，其工作原理是通过将铆钉的一端插入两个要连接的材料孔中，然后在铆钉的另一端使用专用工具施加压力，使铆钉的尾部扩展，并通过材料的形变来实现紧固效果。
具体而言，铆钉由帽部、中部和尾部组成。
帽部是铆钉的头部，通常较大而平坦，用于提供均匀的压力分布。
中部是铆钉的主要部分，通常是圆柱形，并具有一定的长度。
尾部是细长的部分，一般比中部细小，并且材料较软，易于形变。
在使用铆钉时，首先将铆钉的中部插入材料的孔中，确保铆钉帽部与材料表面平齐。
然后使用铆钉工具，如铆钉枪或铆钉钳，将工具的头部放置在铆钉尾部上，并施加压力。
这样，铆钉的尾部会因为受到的压力而膨胀，同时也会向下形变，并通过与材料的接触来紧固连接。
铆钉工作的关键原理是，铆钉尾部的形变能够提供足够的摩擦和紧固力，将两个材料牢固地连接在一起。
铆钉的尾部通过紧密与材料接触，形成摩擦力，从而使连接更加牢固稳定。
同时，铆钉尾部的扩展还可以填充材料孔的空隙，进一步增加接触面积，提高连接的强度和稳定性。
总的来说，铆钉通过尾部的形变和与材料的摩擦力，实现对材料的紧固连接。
它的工作原理简单、可靠，广泛应用于各种领域的连接需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
环槽铆钉的技术原理
用物料分级设备，
在其工作过程中，
筛振要承受强烈的冲击，
是重要的易损部件，
提高振筛强度，保证振筛质量，延长使用寿命，一直是筛子行业的重要研究课题。
目前，
多数生产
的振动筛采用的是铆接空心扳粱组合结构，
用风动铆钉枪预热的铆钉压缩变形，
使钢板形成
紧固的永久联接。
用上述工艺方法生产的设备，由于采用风动热铆，冲击力不宜控制、铆钉温度不一致、预紧力不均，
导致工作过程中，
受力面的铆钉不能平均承担载荷，
致使其中的部分铆钉超载
工作。
在较短的时间内由于震动而产生剪力将危险截面的少数铆钉接断，
其它铆钉也陆续被
破坏。
缩短了使用寿命，
降低了生产效率。
另外，
风动热铆工艺噪音大、
成本高、
工艺复杂、
质量不宣控制、劳动强度大，不符合现代工业生产的发展。
为解决上述问题，
经过长期调研，
吸收国内外铆接的先进技术，
设计生产了新型环槽铆
钉枪及配套使用的环槽铆钉，
应用液压冷铆，
极大改善了工作条件，
提高了劳动生产水平和
产品质量，延长了使用寿命，从根本上解决了振动筛的生产问题。
1
、环槽铆钉铆接技术工作原理
环槽冷铆系统主要由液压系统、
环槽铆钉枪、
铆钓和铆钉套组成，
液压系统作用铆钉枪
的
j
舌塞缸。
推动活塞杆产生轴向拉力，前缸体向前挤压铆套，
卡体和卡爪夹紧铆钉杆反
方问施加拉力。
当铆钉杆在环槽处被铆钉枪拉断时
t
铆套以最佳的挤压变形和铆钉形成牢
固的联系，这种强烈的变形医力产生的磨擦力能达到连接永不松动。
2
、环槽铆钉的设计要点
实现环槽铆钉最佳铆接的关键设计是环槽铆钉、铆套的材质及其结构设计，
当铆套受
挤压变形达到最佳状态时，环槽铆钉必须在环槽处被拉断。
如果提前拉断，铆套的变形小，不能达到晟大的预紧。
如果置后拉断，
铆套变形严重，
铆套强度和接触面积减小，
二者均不
能达到最佳的联接
经过长期的力学测试和实验对比，我们确定了最佳的配套材质和相应环
槽尺寸。
