各种拉力试验机参数大全(精)

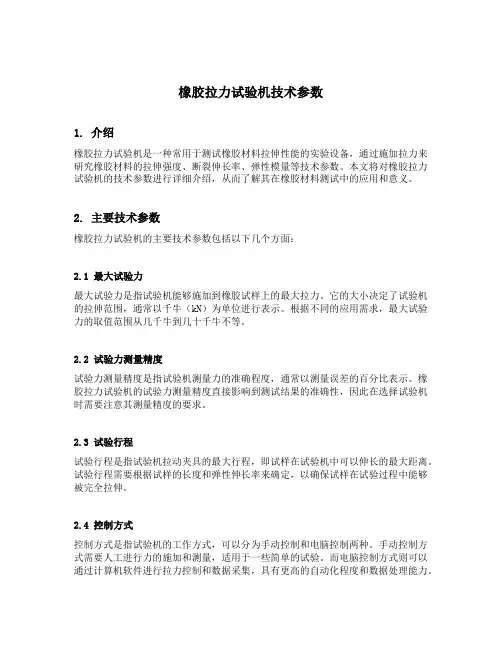

橡胶拉力试验机技术参数
橡胶拉力试验机技术参数1. 介绍橡胶拉力试验机是一种常用于测试橡胶材料拉伸性能的实验设备，通过施加拉力来研究橡胶材料的拉伸强度、断裂伸长率、弹性模量等技术参数。
本文将对橡胶拉力试验机的技术参数进行详细介绍，从而了解其在橡胶材料测试中的应用和意义。
2. 主要技术参数橡胶拉力试验机的主要技术参数包括以下几个方面：2.1 最大试验力最大试验力是指试验机能够施加到橡胶试样上的最大拉力。
它的大小决定了试验机的拉伸范围，通常以千牛（kN）为单位进行表示。
根据不同的应用需求，最大试验力的取值范围从几千牛到几十千牛不等。
2.2 试验力测量精度试验力测量精度是指试验机测量力的准确程度，通常以测量误差的百分比表示。
橡胶拉力试验机的试验力测量精度直接影响到测试结果的准确性，因此在选择试验机时需要注意其测量精度的要求。
2.3 试验行程试验行程是指试验机拉动夹具的最大行程，即试样在试验机中可以伸长的最大距离。
试验行程需要根据试样的长度和弹性伸长率来确定，以确保试样在试验过程中能够被完全拉伸。
2.4 控制方式控制方式是指试验机的工作方式，可以分为手动控制和电脑控制两种。
手动控制方式需要人工进行力的施加和测量，适用于一些简单的试验。
而电脑控制方式则可以通过计算机软件进行拉力控制和数据采集，具有更高的自动化程度和数据处理能力。
2.5 试验速度试验速度是指试验机施加拉力的速度，通常以毫米/分钟或毫米/秒为单位进行表示。
试验速度对试验结果有一定的影响，过高的试验速度可能导致试样的温升和损坏，而过低的试验速度可能影响试验效率。
3. 橡胶拉力试验机的应用意义橡胶拉力试验机的技术参数直接影响到对橡胶材料力学性能的测试和研究。
了解和掌握橡胶拉力试验机的技术参数有以下几个重要意义：3.1 产品质量控制橡胶制品的质量与其力学性能密切相关。
通过橡胶拉力试验机可以对橡胶制品的拉伸性能进行评估，从而有效控制产品的质量。
3.2 材料研发在橡胶材料的研发过程中，需要对不同配方和加工条件下的橡胶进行性能测试。

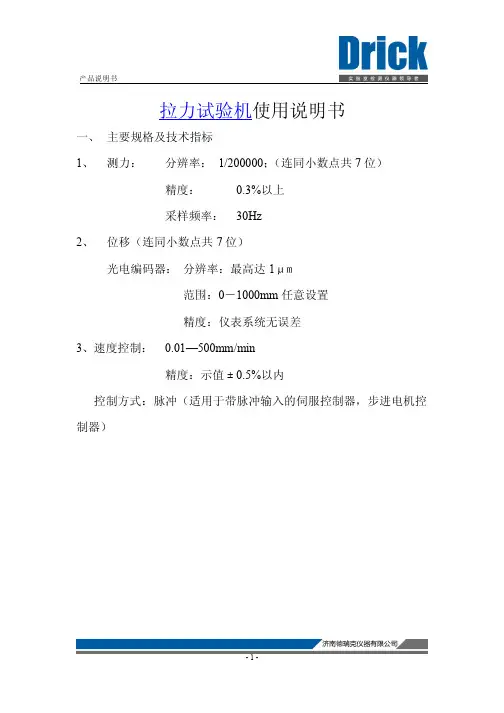

拉力试验机使用说明书
拉力试验机使用说明书一、主要规格及技术指标1、测力：分辨率：1/200000；（连同小数点共7位）精度：0.3%以上采样频率：30Hz2、位移（连同小数点共7位）光电编码器：分辨率：最高达1μm范围：0－1000mm任意设置精度：仪表系统无误差3、速度控制：0.01—500mm/min精度：示值±0.5%以内控制方式：脉冲（适用于带脉冲输入的伺服控制器，步进电机控制器）二、前后面板及连线：仪器前面板仪器信号接线示意图：力传感器电机控制三、仪表及使用说明一>按键说明：共有24个按键二>基本操作1、菜单选择：进行菜单选择时，按欲选菜单前之数字键，相应菜单反白显示，菜单下方“请选择”后显示相应数字键，此时按键则进入下级菜单或菜单所要执行功能。
“返回”为返回上一级菜单。
2、数值输入：在进行参数设置、标定、检定等操作时，要进行数值输入。
输入数值时，先用菜单选择要输入的参数，再按键后即可开始按数字键进行输入。
输入过程中，用反白块指示下一输入位置。
输入结束后按键结束输入。
例：要在拉伸试验参数设置内输入试样长度654.321毫米：（1）进入“拉伸试验参数设置”界面。
拉伸试验参数设置1>速度350.00mm/min请选择：12>试样长度123.456mm 3>矩形宽123.456mm4>厚123.456mm 5>定力值123.456N 6>定伸长率123.45%7>试验结果选择8>返回（2）按数字键选择“试样长度”菜单，此时“2>”反白显示，菜单下方“请选择”后显示2。
（3）按键进入数值输入，此时“1”反白显示。
依次按数字键完成输入。
注意：小数点位置由程序根据传感器量程自动确定，不需输入。
拉伸试验参数设置1>速度350.00mm/min请选择：22>试样长度123.456mm 3>矩形宽123.456mm4>厚123.456mm 5>定力值123.456N 6>定伸长率123.45%7>试验结果选择8>返回（4）最后要按键完成输入。
拉力试验机技术指标
拉力试验机技术指标
拉力试验机是一种广泛使用于材料力学性能测试的测试仪器，它可以测试材料在拉伸、压缩和弯曲等不同载荷下的力学性能。
以下是拉力试验机的一些常见技术指标：
1. 最大载荷：也称为试验机的能力，表示试验机可承受的最大力值。
不同型号的拉力试验机最大载荷不同，通常在10kN至5000kN 之间。
2. 分辨力：指试验机在最小可分辨的力值。
一般情况下，分辨力应该是最大载荷的1/5000。
3. 高精度测量范围：指试验机在该范围内的测量误差不超过0.5%。
一般情况下，高精度测量范围应该是最大载荷的1/1000至
1/500。
4. 位移测量范围：指试验机的位移测量范围，一般为50mm至1000mm。
5. 控制方式：试验机的控制方式有两种，即手动和电子控制。
电子控制方式具有更高的自动化程度和更精准的测试结果。
6. 最大试验速度：试验机的最大试验速度取决于试验机的型号和控制方式，通常在0.001mm/min至1000mm/min之间。
7. 操作方式：试验机的操作方式分为手动和自动两种。
手动操作方式需要人工介入并手动调整试验参数，而自动操作方式则能够自动完成试验过程。
总之，选择适用的拉力试验机需要根据具体的测试需求和试验参
数选择。
在购买拉力试验机时，需要考虑试验机的最大载荷、分辨力、高精度测量范围、位移测量范围、控制方式、最大试验速度和操作方式等因素。

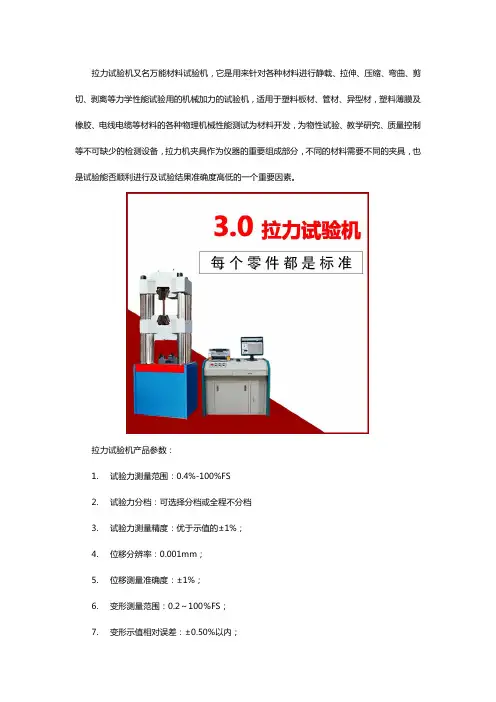

拉力试验机产品参数
1.试验力测量范围：0.4%-100%FS
2.试验力分档：可选择分档或全程不分档
3.试验力测量精度：优于示值的±1%；
4.位移分辨率：0.001mm；
5.位移测量准确度：±1%；
6.变形测量范围：0.2～100％FS；
7.变形示值相对误差：±0.50%以内；
8.变形分辨力：1/100000FS；
拉力试验机推荐南京博越分析仪器有限公司，针对不同用户需求提供定制化解决方案，3.0设计赢得1000+真实使用客户的一致好评，升级设计优化之前的缺点，使测量数据更加精准，更加稳定。其公司主营光谱分析仪、拉力试验机、金相显微镜、碳硫分析仪、碳硅分析仪、硬度计、炉前快速测温热电偶、定碳杯等分析仪器及耗材。
9.力控速率调节范围：0.05～5％FS/S；
10.力控速率相对误差：±1%设定值以内；
11.变形速率调节范围：0.02～5％FS/S；
12.变形控制速率相对误差：速率＜0.05％FS时，为±2%设定值以内；
速率≥0.05％FS时，为±0.5%设定值以内；
13.横梁速度测量范围：0.05～500mm/min；
拉力试验机又名万能材料试验机，它是用来针对各种材料进行静载、拉伸、压缩、弯曲、剪切、剥离等力学性能试验用的机械加力的试验机，适用于塑料板材、管材、异型材，塑料薄膜及橡胶、电线电缆等材料的各种物理机械性能测试为材料开发，为物性试验、教学研究、质量控制等不可缺少的检测设备，拉力机夹具作为仪器的重要组成部分，不同的材料需要不同的夹具，也是试验能否顺利进行及试验结果准确度高低的一个重要因素。
17.拉伸行程：0～600mm；
18.压缩行程0～500mm；
19.横梁最大行程：700mm；
仪器仪表0.5级拉力试验机技术参数
仪器仪表0.5级拉力试验机技术参数
用科建仪器生产的0.5级拉力试验机是配备不同夹具可测试胶带、不干胶商标类产品90度剥离强度、180度剥离强度、离型力测试。
介以考虑胶带类产品的黏附性能。
并可测试基材的抗张强度。
电脑180度剥离力试验机可以通过软体操作编辑，可做压力，拉力等试验。
测试精度最小可测试：0.5g/25mm，从而在胶带、保护膜、离型纸，离型膜等电子材料行业提高了产品质量水平。
0.5级拉力试验机技术参数：
1、容量：1—500KG；
2、精度等级：0.5级；
3、最大负荷：500KG（500KG以内力值任意换）；
4、有效测力范围：0.02/100-100%；
5、试验力分辨率，最大负荷25万码；内外不分档，且全程分辨率不变；
6、有效试验宽度：100mm；
7、有效拉伸空间：650mm；
8．试验速度:0.01~500mm/min；
9、速度精度：示值的±0.5%以内；
10、位移测量精度：示值的±0.5%以内；
11、采集感应方式：美国高精度传感器；
12、控制系统：伺服驱动器+伺服电机；
13、软件测控系统：全数字闭环控制系统，可实现恒应力、恒应变、恒位移、试验功能；
14、试台升降装置：电脑数字控制/手动点动控制；
15、试台安全保护装置：软件自动诊断、电子限位；
16、测试回归：手动可以最高速度返回试验初始位置，自动可在试验结束后自动返回；
17、超载保护：可设定最大载荷值，自动保护；
18、工装夹具配置：根据用户产品试样要求定制；
19、选配装置：品牌联想液晶电脑一套；；
20、电机： 400W；
21、主机重量：约55kg。
铝合金拉力试验机
产品介绍：FL铝合金拉力试验机主要用于橡胶等非金属材料在常温或者高低温环境下的拉伸、压缩、弯曲、剪切、剥离、撕裂、保载等项的静态力学性能测试分析研究，可自动求取ReH、ReL、Rp0.2、Fm、Rt0.5、Rt0.6、Rt0.65、Rt0.7、Rm、E等试验参数。
拉力机技术参数说明：型号：FL4000系列；额定试验力：500N、1KN、2KN、10KN、20KN、30KN；准确度等级：0.5级；结构形式：门式框架结构；试验力示值允许误差极限：示值的±0.5%以内；负荷测量范围：满量程的0.2%～100%FS；力分辨率：额定试验力的1/300000FS；位移示值极限误差：示值的±0.5%以内；位移最小分辨率：0.001mm；横梁速度调节范围：0.01～500mm/min；大变形测量范围：10～800mm；大变形示值误差：示值的±0.5%以内；大变形测量分辨率：0.008mm；横梁速度相对误差：设定值的±0.5%以内；有效试验宽度：420mm；有效拉伸试验空间：900mm；主机重量：320kg；供电电源：220V，50Hz；软件及用户界面：WINDOWS操作环境下的软件和交互式人机对话操作界面；使用环境说明：1.室温在10~35℃范围内，其温度波动应不大于2℃/h；2.电源电压的变化应不超过额定电压的±10%。
电源频率50Hz；3.周围应留有不小于0.7m的空间，工作环境整洁、无灰尘；4.在无明显电磁场干扰的环境中；5.在无冲击、无震动的环境中；6.使用环境相对湿度低于80%；主要特点说明：1.采用微机控制全试验过程，实时动态显示负荷值、位移值、变形值、试验曲线等；2.采用基于神经元自适应的控制系统，可实现力、变形、位移全数字三闭环控制，各控制环间可自动切换，并在切换时实现无冲击平滑过渡；3.采用微机进行数据处理分析，试验结果可自动保存，试验结束后可重新调出试验曲线，通过曲线可以再现试验过程，或进行曲线放大，曲线对比；4.全中文或英文的Windows平台下的试验软件，具有很强的数据和图形处理功能，可即时打印出完整的试验报告和试验曲线；5.该FL铝合金拉力试验机具有限位保护、超载保护、急停保护等多重安全保护功能；6.各式夹具及伸长测量装置等附件，依客户需求配置。
球墨铸铁拉伸拉力试验机的技术参数
球墨铸铁拉伸拉力试验机的技术参数球墨铸铁拉伸拉力试验机是一种常见的力学试验仪器，用于测试材料的拉伸强度、屈服点、延伸率等性能指标。
以下是球墨铸铁拉伸拉力试验机的常见技术参数：最大测试力球墨铸铁拉伸拉力试验机的最大测试力通常在10KN至1000KN之间，不同型号的试验机最大测试力也会有所不同。
在实际使用中，需要根据被测材料的强度指标选择适当的测试力。
测试速度测试速度是指球墨铸铁拉伸拉力试验机在拉伸或压缩实验中，试样受力速度的大小。
通常试验速度在0.1~500mm/min之间。
不同材料的拉伸强度和屈服点受测试速度的影响不同，因此需要根据具体试验要求选择合适的测试速度。
试验方式球墨铸铁拉伸拉力试验机通常分为电子拉伸试验和液压拉伸试验两种方式。
电子式试验机具有试验速度快，试验数据自动统计、分析等特点；而液压式试验机具有试验力分辨率高、试验性能稳定等特点。
测试精度测试精度是衡量试验机性能的重要指标之一。
球墨铸铁拉伸拉力试验机的测试精度一般达到或超过0.5％，较高品质的试验机甚至可以达到0.1％以下的误差范围。
在实际使用中需要根据具体试验需求选择合适的测试精度。
试样夹紧方式试样夹紧方式直接影响着试验效果和试验数据的准确性。
球墨铸铁拉伸拉力试验机的试样夹紧方式分为螺纹夹紧和液压夹紧两种方式。
螺纹夹紧方式适用于低强度材料的试验，而液压夹紧方式适用于高强度材料的试验。
控制方式球墨铸铁拉伸拉力试验机可以使用手动操作或自动控制操作。
手动操作试验机操作简单，不易出问题；自动控制操作则可以自动化完成试验，提高工作效率并减少人为误差。
结论球墨铸铁拉伸拉力试验机的性能参数是影响试验结果准确性和稳定性的重要指标。
在选择适合的试验机时，需要根据被测材料的强度性能指标以及实验需求来确定试验机的性能参数。
同时，在使用球墨铸铁拉伸拉力试验机时需要遵守相关规定，确保试验结果的正确性和稳定性。
300KN万能拉力试验机
一、产品简介：该300KN万能拉力试验机主要用于金属、非金属材料在常温环境下的拉伸、压缩、弯曲、剪切、剥离、撕裂、保载等项的静态力学性能测试分析研究，根据GB、ISO、DIN、ASTM、JIS等国际标准进行试验和提供数据，试验系统可自动求取最大力、最大变形、拉伸强度、定伸强度（可自定义多种参数）、撕裂强度、断后延伸率、弯曲强度、压缩强度、弹性模量、ReH、ReL、Rp0.2、Fm、Rt0.5 、Rt0.6、Rt0.65、Rt0.7、Rm、E等试验参数，系统软件基于WINDOWS操作系统作为平台，运行速度快，操作简单，测控软件可按用户要求扩展功能，可满足不同材料的试验测量需要。
二、技术参数：可选规格型号：FL4104,FL4204,FL4304,FL5504,FL5105,FL5205,FL5305，FL5605；1 、试验机试验力：10KN、20KN、30KN、50KN、100KN、200KN、300KN、600KN；2 、准确度（精度）等级:0.3级/0.5级；3 、配置可选的馥勒液压拉伸试验夹具、平推对夹试验夹具、复合材料拉伸压缩剪切试验夹具、全自动引伸计、接触式引伸计、非接触式引伸计、视频引伸计附件等；4 、FULETEST测控软件及用户界面：WINDOWS计算机操作环境下的软件和交互式人机对话操作界面；5 、手动液晶便携操控装置，符合人体工学，液晶显示，便于调整试验机位置等；6 、试验过程及测量、显示、分析、控制等均由馥勒微机控制系统完成；7 、试台返回：试样破坏后，移动横梁自动停止移动（或自动返回初始位置）；8 、多种安全保护装置：馥勒科技测试软件自动诊断、电子限位、急停装置等；9 、拉伸试验机可选配馥勒拉伸试验夹具如手动拉伸试验夹具、液压拉伸试验夹具、对夹拉伸试验夹具、气动拉伸试验夹具、压缩试验夹具、弯曲试验夹具、剪切试验夹具等。
三、产品特点：1 、主机外形美观大方、操作简单、使用方便、示值精度高，稳定可靠；2 、多通道，高扩展，丰富的多功能附件可选配：T型台、高低温试验箱、恒温恒湿试验装置、高温试验炉装置等；3 、适用产品：橡胶塑料、高分子材料、复合材料、陶瓷材料、纤维材料、金属棒材、板材、螺纹钢及紧固件、混凝土、水泥、砖块等；4 、适用行业：用于金属材料、复合材料、建筑工程、建材、机械制造、石油化工、航空航天、高铁地铁、大专院校、科研机构、技术监督、质检站所等领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
外型尺寸：(L*W*H) 500*440*1500mm
重量：75kg
电源：1∮，220V，3A
动力系统：调速电机
传动方式：滚珠丝杆
配送：拉力夹具一套
2、JD-302电脑式桌上型拉力试验机
一、产品简介
本产品主要可测各种材料之拉力、撕裂、剥离、粘接力……抗力物性。可打印出测试日期、时间及显示器设定之显示值。本机可配各式夹具及伸长量测试装置，或依客户需求装配。
单位切换：G，kg, N, LB
荷重分解度：1/100,000
荷重精度：±1%以内
最大行程：1000mm(不含夹具)以内
测试速度：20～500mm/min(旋钮式可调速)
显示器：PC显示
重量：88kg
电源：220V，3A或指定
备注:采用windows工作平台，参数设定全部以对话框的形式处理，操作简单；采用单一画面操作，无须进行画面切换；软件界面具有简体中文、繁体中文及英文三种语言，切换方便；可自行规划测试报表模式；测试数据可在主画面中直接呼叫；可选用平移、比较等方式同时进行多条曲线之数据比较；具多种测量单位，公英制可切换；具自动回位功能；具自动校正功能；具自动放大倍率功能，以达到最适当大小之图形；具自定义试验方法功能；具试验数据运算分析功能；
马达：伺服马达（日本松下伺服马达）
外型尺寸(L*W*H)：570*510*1240mm
重量：80kg
电源：1∮,220V, 15A或指定
配送：拉力夹具一套
5、JD-305电子万能材料试验机（台式)
用途：
可对橡胶、塑料、塑料、薄膜、纺织、纤维、纳米材料、高分子材料、复合材料、包装带、纸张、电线电缆、光纤光缆、安全带、保险带、皮革皮带、鞋类、胶带、聚合物、弹簧钢、不锈钢（以及其它高硬度钢）、铸件、钢板、钢带、有色金属、汽车零部件、合金材料及其它非金属材料和金属材料进行拉伸、压缩、弯曲、撕裂、90°剥离、180°剥离、剪切、粘合力、拔出力、延伸伸长率等试验。可根据GB、ISO、JIS、ASTM、DIN及用户提供的多种标准进行试验和数据处理。该试验机广泛适用于五金工具、紧固件、汽摩配件、航空航天、电线电缆等多种行业，是质量管理、物理性试验之基本设备。是科研院所、大专院校、工业企业、技术监督、商检仲裁等部门的理想测试设备。
电源：1∮，220V，3A
配送：拉力夹具一套
3、JD-303电脑式单柱拉力试验机
一、产品简介
本产品主要可测各种材料之拉力、撕裂、剥离、粘接力……抗力物性。可打印出测试日期、时间及显示器设定之显示值。本机可配各式夹具及伸长量测试装置……附件，或依客户需求（合约书）装配。
二、主要技术参数
容量选择：1，2，3，5，10，20，50，100kg(任选)
最大负荷
100N，200N，500N，1000N，2000N，5000N，10000N，20000N，30000N
精度等级
1级/0.5级
有效测力范围
0.2％～100％/0.4％～100％
测力精度
示值的±1％以内/示值的±0.5％以内
试验机分辨率
最大负荷1/±250000码，内外不分档，且全程分辨率不变
各种拉力试验机参数大全
1、JD-301微电脑桌上型拉力试验机
一、产品简介
本产品主要可测各种材料之拉力、撕裂、剥离、粘接力……抗力物性。可打印出测试日期、时间及显示器设定之显示值。本机可配各式夹具及伸长量测试装置，或依客户需求装配。
二、设计标准
ASTM D903、GB/T16491、GB/T1040、GB/T8808、GB13022、GB/T 2790/2791/2792、CNS-11888、JIS K6854, PSTC-7
扩展配置：小变形：标距25mm、50mm、100mm变形范围：5mm、10mm、25mm
三、主要技术参数
容量：5、10、20、25、50、100、200kg（任选）
单位切换：g，kg, N, LB（提供国际标准制、公制、英制三种，自行切换使用）
荷重分解度：1/100,000
荷重精度：≤0.5%
最大行程：600～800mm (可根据客户要求订做)
测试速度：20～300mm/min (旋钮调节)
4、JD-304电脑伺服式拉力试验机
一、产品简介
本产品测试各种材料、半成品及成品的抗拉强度、抗压强度及伸长量，可做剥离、撕裂、抗弯、抗折、压缩等试验，适合金属、塑料、橡胶、纺织品、合成化学制品、电线电缆、皮革等行业使用。
二、设计标准
ASTM D903、GB/T16491、GB/T1040、GB/T8808、GB13022、GB/T 2790/2791/2792、CNS-11888、JIS K6854, PSTC-7
荷重分解度：1/100,000
荷重精度：≤0.5%
最大行程：600～800mm（可根据客户要求订做）
测试速度：50～300mm/min（旋钮式可调速）
显示装置：LCD显示（可显示及打印试验次数，测试值，最高值，断裂值等），可连接PC电脑操作
外型尺寸：（L*W*H）500*440*1500mm
重量：75kg
三、主要技术参数
容量：5，10，20，25，50，100，200kg（任选）
单位切换：G，kg, N, LB
荷重分解度：1/250,000
荷重精度：≤0.25%
最大行程：1000mm(不含夹具)
测试速度：30～300 mm/min
位移分解度：0.1 mm
显示装置：液晶显示屏,可连接PC电脑操作(可显示及打印试验次数，测试值，最高值，断裂值等)
负荷传感器
基本配置：拉、压传感器（最大负荷）一只
扩展配置：可加配多个传感器
有效试验宽度
370mm(可按客户要求加宽)
有效拉伸空间
750mห้องสมุดไป่ตู้（可按客户要求加高）
试验速度范围
0.001～500mm/min
位移测量精度
示值的±0.5％以内/示值的±0.2％以内
变形测量系统
标准配置：大变形:最小标距10mm、变形范围：800mm
二、设计标准
ASTM D903、GB/T16491、GB/T1040、GB/T8808、GB13022、GB/T 2790/2791/2792、CNS-11888、JIS K6854, PSTC-7
三、主要技术参数
容量：5，10，20，25，50，100，200kg（任选Optional）
单位切换：G，kg, N, LB
