道路交通平纵线形组合设计需注意
城市道路设计规范平面与纵断面设计道路与道路交叉
五、平曲线与竖曲线适当与不适当的组合见图5.3.2。
第5.3.3条 平曲线与竖曲线应避免下列几种组合：
一、在凸形竖曲线的顶部或凹形竖曲线的底部插入急转的平曲线或反向曲线。
二、在一个长平曲线内设两上和两个以上的竖曲线；或在一个长竖曲线内设有两个或两个以上的平曲线。
三、在长直线段内，插入小于一般最小半径的凹形竖曲线。
第六章 道路与道路交叉
第一节 设计原则与规定
第6.1.1条 城市道路交叉口应按城市规划道路网设置。道路相交时宜采用正交，必须斜交时交叉角应大于或等于45°，不宜采用错位交叉，多路交叉和畸形交叉。
第6.1.2条 道路与道路交叉分为平面交叉和立体交叉两种，应根据技术、经济及环境效益的分析，合理确定。
非机动车车行道的竖曲线的最小半径为500m。
第5.2.7条 桥梁引道设竖曲线时，竖曲线切点距桥端应保持适当距离，大、中桥为10～15m，工程困难地段可减为5m。
隧道洞口外应保持一段与隧道内相同的纵坡，其长度见表5.1.16。
第三节 平面线形与纵断面线形的组合
第5.3.1条 道路线形组合应满足行车安全、舒适以及与沿线环境、景观协调的要求，并保持平面、纵断面两种线形的均衡，保证路面排水通畅。
三、经综合分析认为设置爬坡车道比降低纵坡经济合理时。
第5.1.13条 设置分隔带及缘石断口应符合下列规定：
一、快速路上无信号灯管制交叉口的中间分隔带不应设断口。
快速路上两侧分隔带的断口间距应大于或等于400m。主干路上两侧分隔带断口间距宜大于或等于300m。
断口最小长度宜采用6m。
二、应严格控制快速路、主干路的路侧带缘石断口。两侧建筑物出入口宜设在支路或街坊内部路上。缘石断口位置应离开交叉口，间距应大于60m。
公路总体布局—路线设计
筑龙网 W W W .Z H U L O N G .C O M公路总体布局——路线设计1、公路路线与地形类别公路路线根据所处地理位置的不同可分为平原区路线、丘陵区路线和山岭区路线，其特点如下：1） 平原地路线因平原区的地面高差变化微小，其平面线形可采用较高的技术指标，尽量避免采用长直线或小偏角，但不应为避免长直线而随意转弯，在避让局部障碍物时要注意线形的连续、舒顺。
纵面线形应结合桥涵、通道、交*等构造物的布局，合理确定路基设计高度，纵坡不应频繁起伏，也不宜过于平缓。
2）丘陵区路线选线活动余地较大，应综合考虑平、纵、横三者的关系，恰当地掌握标准，提高线形质量。
设计中应注意：（1）路线应随地形的变化布设，在确定路线平、纵面线位的同时，应注意横向填挖的平衡。
横坡较缓的地段，可采用半填半挖或填多于挖的路基；横坡较陡的地段，可采用全挖或挖多于填的路基。
同时还应注意纵向土、石方平衡，以减少废方和借方。
（2）平、纵、横三个面应综合设计，不应只顾纵坡平缓，而使路线弯曲，平面标准过低；或者只顾平面直捷、纵坡平缓，而造成高填深挖，工程过大；或者只顾工程经济，过分迁就地形，而使平、纵面过多地采用极限或接近极限的指标。
（3）冲沟比较发育的地段，汽车专用公路和二级公路可考虑采用高路堤或高架桥的直穿方案；三、四级公路则宜采用绕越方案。
筑龙网 W W W .Z H U L O N G .C O M 丘陵地形包括微丘和重丘，它们介于平原和山岭间，其特点是宽脊低岭，山形或聚或散，迂回曲折，地面起伏多变，相对高差较大。
根据地形起伏大小丘陵地区路线分为：微丘区路线和重丘区路线。
微丘区路线的平面线形应充分利用地形处理好平、纵线形的组合，不应迁就微小地形，造成线形曲折，也不宜采用长直线，造成纵面线形起伏。
重丘区的路线选线活动余地较大。
3）山岭区路线山岭地区山水相隔，山峦重叠，山高坡陡，谷深流急，地形曲折复杂，但山脉水系清晰。
山岭地区路线一般以顺山沿河布设，必要时横越山岭。
道路交通分析与交通工程设计技术要点
道路交通分析与交通工程设计技术要点摘要：市政道路交通设计是一项较为繁琐的系统性工程，隶属概念设计范畴，在城市道路系统设计中具有重要指导作用。
市政道路交通规划有利于市政道路空间的科学分配，科学设计市政道路交通结构，促使社会可持续发展。
关键词：道路交通；交通工程设计；技术要点1市政道路交通规划设计的分析市政道路交通规划设计的思路主要呈现在两个方面。
（1）道路拥堵不能仅凭单纯地拓宽道路来处理；（2）通过市政道路交通线形科学设计提升道路设计水准。
就前者而言，对先进城市交通实际情况的研究分析表明，交通拥堵程度与道路交通宽度不存在制约关系。
在国内城市中，多数道路均采用环形交叉与立交桥设计，不但不能有效处理交通拥堵问题，反而在某种程度上加剧了塞车问题。
因而，应该在出行方面加大探究力度，而不是控制汽车行驶数量。
因此，市政道路交通规划设计需要逐步提倡公共交通，特别是轨道交通。
针对后者而言，科学的交通规划设计，不仅能给城市交通运输提供诸多便利通道，将沿线自然环境进行融合，还能缓解乘客在奔波中的疲惫[1]。
从安全观点与景观方面而言，采用较大半径的圆弧曲线，要比使用短线或直线更为科学合理。
2新时期的发展要求2.1提升街道活力从道路到街道，这是从汽车交通空间到步行生活空间的回归。
在这种情况下，城市道路可以发挥更大的作用，道路不仅是车辆的交通空间，也是确保安全、促进互动、展示魅力和激发能量的公共活动空间。
对道路设计的强调已从满足快速生产过渡的要求转向更注重人类交流、休闲、健身和娱乐的慢生活。
2.2注重人文关怀城市交通的发展已经从主要关注“机动车辆的转变”转向全面关注人类交流和“以人为中心”的生活方式。
在道路工程施工期间，设计师必须确保设计的特定多样性，满足所有年龄段人群的移动需求，同时考虑行人、骑自行车者、机动车辆驾驶员、公共汽车乘客和所有残疾人的安全移动。
在中国逐步进入老龄化时代的背景下，道路设计特别关注老年人的流动需求。

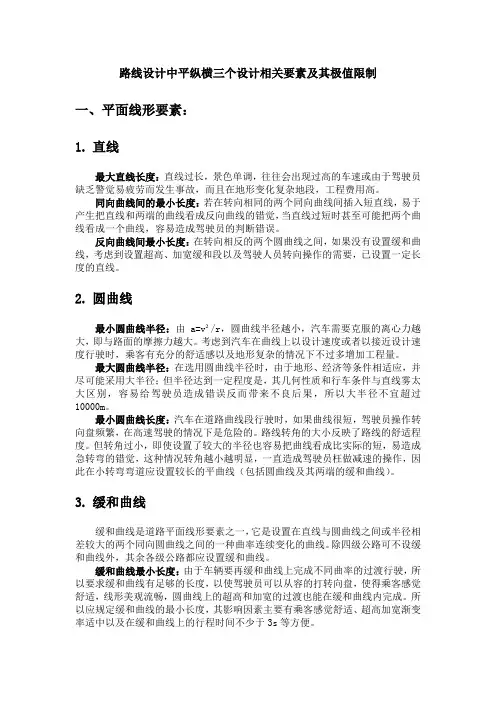

道路工程路线设计要素
