利用STK实现从地月L2点到月球圆轨道的转移轨道设计
引言：用STK 设计最优轨道，首先需要寻找参考轨道，否则优化就无从谈起。
在前一阶段的学习中，我利用Matlab 实现了圆型限制性三体问题转移轨道的一般求解，主要内容是求解三体兰伯特问题（分为两种类型），一种是给定时间的点到点的转移，另一种是给定点到目标轨道的转移。
但Matlab 编写的程序收敛性不是太好，并且Matlab 编程中所考虑的力学模型过于简单，在工程上的参考意义不大，所以我尝试着利用STK 的计算能力，重新实现三体转移轨道的设计。
完成图
STK
三体转移轨道设计步骤
1. 首先在场景中添加卫星和两个大天体，这里添加的大天体不影响Astrogator 中积分器的力学模型，只是用于在场景中显示一些相应的几何图形，没有其它意义。
利用STK 实现从地月L2点到月球圆轨道的转移轨道设计
2011年11月2日
20:44
屏幕剪辑的捕获时间: 2011/11/2 20:48
2. 设置航天器的任务控制序列
屏幕剪辑的捕获时间: 2011/11/2 20:54
Astrogator的设置是实现转移轨道设计的关键，主要利用了两个Target序列，分别求得了满足特定条件的初始状态，以及进入月球圆轨道时所需要的速度增量。
初始状态所用的坐标是L2点旋转坐标系
屏幕剪辑的捕获时间: 2011/11/2 21:22
默认全引力模型的积分步长很大，所以需要自己重新定义，所以上图的Propagator是原来Heliocentric的一个Copy，主要是把原来的积分步长修改了。
这个积分器考虑了太阳系内主要大天体的引力影响，是一个真实力模型
仿真结果
收敛之后的结果：在地月旋转坐标系中，末端的轨道不是真正的圆，而是移动的圆，产生这种现象的原因是在地月旋转坐标系中，地月之间的距离是在变化的！
在月心惯性系下，这是真正的圆
从图上可以看出，这是相切入轨相关数据结果为：
进一步的工作
相关数据结果为：
以上是收敛时的初始状态
收敛之后的转移时间
插入轨道时的速度增量
1000KM 圆轨道收敛之后，我尝试收敛到200KM圆轨道，发现结果很容易收敛，甚至比我在Maltab 中编的程序还要好用的多！
总结：STK的A strogator功能强大，需要好好利用！。
stk 使用技巧及载人航天工程应用
stk 使用技巧及载人航天工程应用STK（Systems Tool Kit）是一款广泛应用于航天、国防、航空、导航等领域的软件，它具有强大的建模、仿真、分析和可视化功能。
在载人航天工程中，STK可以帮助工程师们进行轨道设计、任务规划、飞行控制等方面的工作。
下面将介绍一些STK使用技巧及其在载人航天工程中的应用。
一、STK使用技巧1. 建立场景在使用STK进行建模和仿真之前，需要先建立一个场景。
场景包括天体、卫星、传感器等元素，可以通过STK的“场景管理器”进行创建和编辑。
在建立场景时，需要注意选择正确的坐标系和时间系统，以确保模拟结果的准确性。
2. 进行轨道设计STK可以帮助工程师们进行轨道设计，包括轨道参数的计算、轨道的可视化等。
在进行轨道设计时，需要注意选择正确的轨道类型和轨道参数，以满足任务需求。
3. 进行任务规划STK可以帮助工程师们进行任务规划，包括任务的时间安排、任务的执行顺序等。
在进行任务规划时，需要考虑任务的优先级和时间限制，以确保任务能够按时完成。
4. 进行飞行控制STK可以帮助工程师们进行飞行控制，包括姿态控制、轨道控制等。
在进行飞行控制时，需要考虑飞行器的动力学特性和控制系统的性能，以确保飞行器能够稳定运行。
二、STK在载人航天工程中的应用1. 轨道设计在载人航天工程中，轨道设计是非常重要的一项工作。
STK可以帮助工程师们进行轨道设计，包括轨道参数的计算、轨道的可视化等。
通过STK的轨道设计功能，工程师们可以设计出满足任务需求的轨道，以确保载人航天任务的成功。
2. 任务规划在载人航天任务中，任务规划是非常重要的一项工作。
STK可以帮助工程师们进行任务规划，包括任务的时间安排、任务的执行顺序等。
通过STK的任务规划功能，工程师们可以制定出合理的任务计划，以确保载人航天任务的顺利进行。
3. 飞行控制在载人航天任务中，飞行控制是非常重要的一项工作。
STK可以帮助工程师们进行飞行控制，包括姿态控制、轨道控制等。

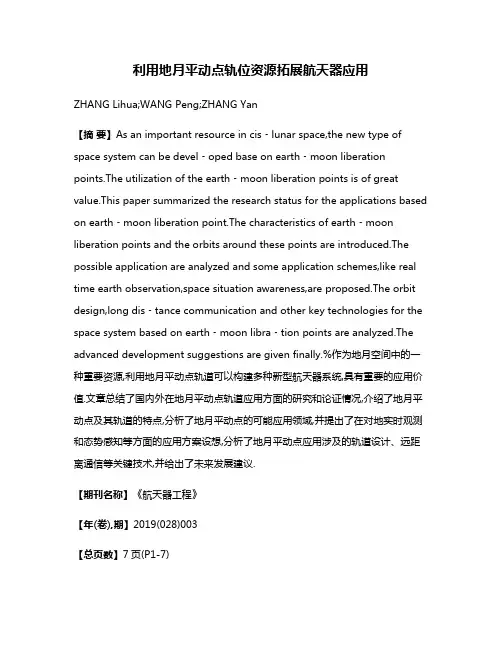

利用地月平动点轨位资源拓展航天器应用
利用地月平动点轨位资源拓展航天器应用ZHANG Lihua;WANG Peng;ZHANG Yan【摘要】As an important resource in cis﹣lunar space,the new type of space system can be devel﹣oped base on earth﹣moon liberation points.The utilization of the earth﹣moon liberation points is of great value.This paper summarized the research status for the applications based on earth﹣moon liberation point.The characteristics of earth﹣moon liberation points and the orbits around these points are introduced.The possible application are analyzed and some application schemes,like real time earth observation,space situation awareness,are proposed.The orbit design,long dis﹣tance communication and other key technologies for the space system based on earth﹣moon libra﹣tion points are analyzed.The advanced development suggestions are given finally.%作为地月空间中的一种重要资源,利用地月平动点轨道可以构建多种新型航天器系统,具有重要的应用价值.文章总结了国内外在地月平动点轨道应用方面的研究和论证情况,介绍了地月平动点及其轨道的特点,分析了地月平动点的可能应用领域,并提出了在对地实时观测和态势感知等方面的应用方案设想,分析了地月平动点应用涉及的轨道设计、远距离通信等关键技术,并给出了未来发展建议.【期刊名称】《航天器工程》【年(卷),期】2019(028)003【总页数】7页(P1-7)【关键词】地月平动点;地月平动点轨道;航天器;应用领域【作者】ZHANG Lihua;WANG Peng;ZHANG Yan【作者单位】DFH Satellite Co.,Ltd.,Beijing 100094,China;DFH Satellite Co.,Ltd.,Beijing 100094,China;DFH Satellite Co.,Ltd.,Beijing 100094,China 【正文语种】中文【中图分类】V47平动点(Libration Point)也叫拉格朗日点(Lagrange Point)，是二体旋转系统的引力动平衡点。

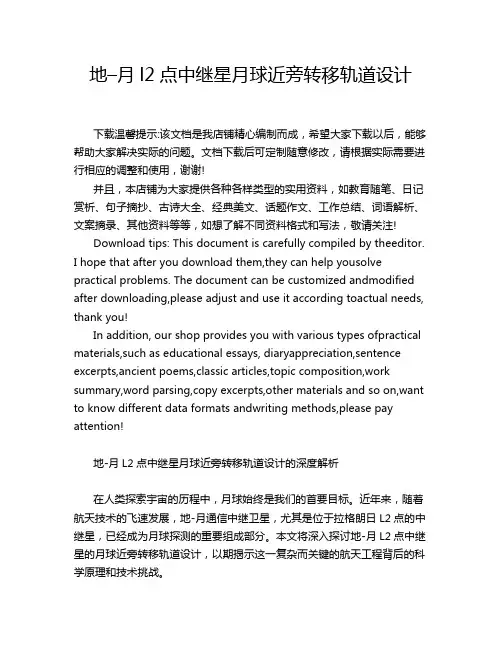

地–月l2点中继星月球近旁转移轨道设计
