TDA2030的2.1声道功放电路的制作

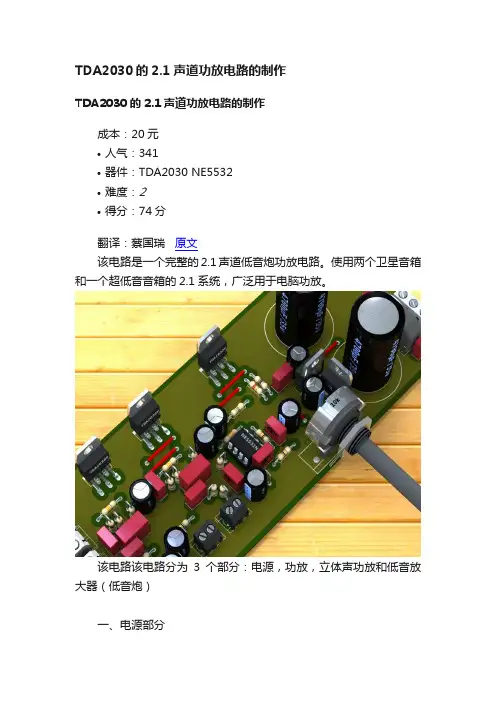

TDA2030的2.1声道功放电路的制作TDA2030的2.1声道功放电路的制作成本：20元•人气：341•器件：TDA2030 NE5532•难度：2•得分：74分翻译：蔡国瑞原文该电路是一个完整的2.1声道低音炮功放电路。
使用两个卫星音箱和一个超低音音箱的2.1系统，广泛用于电脑功放。
该电路该电路分为3个部分：电源，功放，立体声功放和低音放大器（低音炮）一、电源部分电源是对称型的，使用12伏的双输出3A电流的变压器。
我建议在开关变压器之前使用熔断器。
B1是一个桥式整流器至少是100伏/ 4 A。
滤波电路由电容器C1，C2，C3和C4组成，电解电容用4700μF 的值。
电源运算放大器的高通滤波器，采用三端集成电路 7812和7912供电。
二、卫星功放电路左声道和右声道是完全一样的，让我们来看看左声道：L-IN是音频输入插孔，音频通过C20，电位器调节音量，电位器使用一个10K 双联电位器，可以同时调节两个声道。
R19/C22，有助于提高信号的高音。
音频通过电容C21经过IC6 TDA2030集成放大后从4输出。
电阻器R17和R16负责反馈，所以通过改变R17的值，可以增加或减少增益放大器。
R20和C23组成扬声器的网络补偿电路。
三、低音炮电路信号来来自R15左声道和R10右声道送到运算放大器1 IC4A 的3脚（NE5532），从而形成一个6倍的前置放大器来放大信号。
C9，C10和R10构成一个200Hz低通滤波器。
然后通过音量电位器送到IC3的1脚，通过发到后驱动超低音音箱，电路原理图元件布局图PCB图底面丝印图IC图2.1功率音频放大器组装零件清单 - TDA 2030器件型号电阻1/4 W 5％R1，R14，R2010 - 棕，黑，棕，金R222K - 红，橙，红，金R3，R5，R10，R11，R15，R1910K -棕，黑，橙，金R4，R8，R9，R16470 - 黄，紫，棕，金R6，R12，R1733K - 橙，橙，橙，金R7，R13，R18 4.7K - 黄，紫，红，金P110K - 电位器- 音量调节低音放大器*P210K - 双电位一般体积*C1，C2，C7，C10，C14，C15，C17，C21，C23100nF - 100n，104，0.1 - 聚酯电容C3，C44700μF/35v - 电解电容C5，C6，C8，C12，C13，C18，C19，C2010μF/25V电解电容C9220N - 220N，0.22，224 - 聚酯电容C1147μF/25v - 电解电容C16，C22的2n2，2n2 - 222 ，2200 - 电解电容或陶瓷半导体IC3，IC5，IC6TDA2030A - IC功率音频放大器IC4NE5532N - 双运算放大器IC17912集成电路负电压稳压器 - 12V IC27812集成电路正电压稳压器+12 V B1全桥100V 4A：GBU606连接器和函数L-IN连接器2端子音频输入左声道L-OUT连接器2端子音频输出左声道R-连接器2端子音频输入左声道R-OUT连接器2端子音频输出右声道SUB连接器2端子音频输出低音炮AC三针连接器，用于变压器J1，J4，J5，J6，J7电线 - J12MM J2电线 - J5MM J3电线 - J7MM 变压器：双12V 3安培，电线，印刷电路板，散热片等。
基于TDA2030设计的功放
基于TDA2030设计的功放TDA2030是一种通用的低频功率放大器集成电路，广泛应用于音频功放设备中。
其特点是结构简单，可靠性高，功率输出稳定。
本文将基于TDA2030设计一个功放电路，并详细介绍其原理和设计步骤。
首先，我们来简单了解一下TDA2030的工作原理。
TDA2030是一个双音频功率放大器，能够输出20W的功率，工作电压范围为±9V到±16V。
其内部包含了电流限制器、过热保护和短路保护电路，可以有效地保护功率管不受过载或短路等情况的损坏。
电路中的C1和R1是输入阻抗网络，用于提供输入信号的直流耦合和交流耦合。
C2和R2构成一个反馈网络，用于控制输出信号的放大倍数和频率响应。
C3和C4用作输入和输出的直流耦合电容，R3是一个稳定的偏置电阻，用于引导静态电流。
在设计这个功放电路时，首先需要确定所需的功率输出和工作电压范围。
根据TDA2030的规格书，我们可以选择输入电压为±12V，输出功率为20W。
接下来，我们需要计算反馈网络的参数。
根据TDA2030的规格书，反馈电阻R2的取值范围为1kΩ到22kΩ，输入电容C2的取值范围为0.1μF到1μF。
根据设计要求，我们可以选择R2=10kΩ，C2=0.47μF。
然后，我们需要为输入端设计一个合适的阻抗网络。
一般而言，输入电阻的取值为10kΩ到100kΩ，输入电容的取值为0.1μF到1μF。
根据设计要求，我们可以选择R1=47kΩ，C1=0.1μF。
接下来，我们需要选择适当的输入和输出直流耦合电容。
根据TDA2030的规格书，我们可以选择C3=100μF和C4=2200μF。
这些电容的主要作用是阻隔直流分量，只传递交流信号。
最后，我们需要确定稳定的偏置电阻R3的取值。
根据TDA2030的规格书，可选的范围是1kΩ到10kΩ。
我们可以选择R3=4.7kΩ。
完成上述步骤后，我们就设计好了一个基于TDA2030的功放电路。
音响放大器实验报告

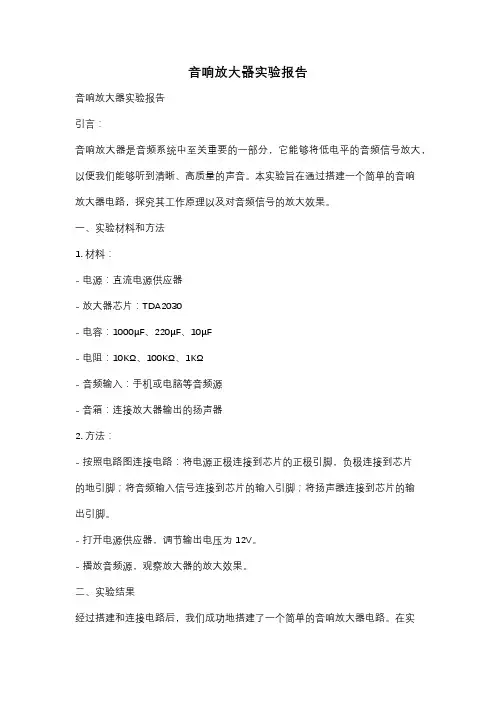

音响放大器实验报告音响放大器实验报告引言：音响放大器是音频系统中至关重要的一部分，它能够将低电平的音频信号放大，以便我们能够听到清晰、高质量的声音。
