聚氯乙烯热收缩膜标签验收标准
【材料】PVC热收缩膜的质量特点与辨别方法
【材料】PVC热收缩膜的质量特点与辨别方法PVC热收缩膜主要用于食品饮料类，本着PVC收缩膜无害洁净，用于外包装，外观高雅、光洁、透明、韧性强、密封性好，且用于保质、保鲜、防尘、防潮、防损、防污染有专业功能，深受生产厂家的喜爱。
PVC热收缩膜不仅用于食品类，而且也用在化妆品类，PVC收缩膜对高化妆品包装效果十分理想，所以来说PVC热收缩膜在我们日常生活有着中不可或缺的地位。
PVC热收缩膜印刷时容易拉断，并不是PVC收缩膜质量不好，而是使用的PVC专用印刷油墨中有一种溶剂会使PVC薄膜溶解，而且这种溶剂的挥发性小，因此，如果专用PVC油墨的溶剂中溶解PVC的溶剂含量过多，就会在印刷过程中使PVC收缩膜溶解而被扯断。
但是，如果不用PVC专用印刷油墨，则印刷的牢度就不好。
PVC热收缩膜具有透明度好、韧性好、耐冲击、耐腐蚀、水蒸气透过率低等特点。
当薄膜受到相应温度时自动收缩，紧紧包裹商品，从而达到了保护商品的作用、还起到防潮、防霉、防锈、防污染、防破损和防盗等作用。
商品贮运稳定性好，包装工艺和设备较简单，便于实行自动化热缩包装。
收缩膜质量辨别方法：1、浸水识别法：质量合格的包装收缩膜如果放在盛水的容器里会漂浮起来，质量差或不合格的往往沉在水底。
当然，这种方法的可靠性目前不是提高，很多劣质产品现在经过特殊的制作工艺也能达到这种效果。
2、手感识别法：质量合格的食品收缩膜用于触摸为光滑柔韧感觉，手感生硬粘住的为不合格包装品。
3、点燃识别法：品质好的收缩膜非常容易点燃，燃烧起来火焰显，不合格的含有物质的则不易燃烧。
热缩膜选用客户通常会首先从成本去考虑具体的选择模式。
热缩包装和贴合膜通常可以达到相同的包装效果，那么如何决定该选用哪一种包装薄膜呢？总体来说，主要的不同在于对包装图案的要求、需要包装的频率、对货架寿命的要求，以及包装物本身的物理特性如液体、粉状、粒状、固体、方形等等。
以下准则有助于客户去选择适宜的包装材料：食品厂的规模；服务对象是工业系统还是零售业；调整要求；货架期要求；防滥用要求；产品的形状；是否用于保鲜、冷冻或有无其他的环境要求；包装生产公司与客户文化的一致性。
PVC标签检验规范
PVC标签检验规范
（ISO9001：2015）
1 目的
规范PVC标签验收操作，为验收提供依据，确保质量得到有效控制。
2 适用范围
生产使用PVC标签的验收。
3 职责
3.1采购部负责按照本标准要求进行PVC标签的采购；
3.2 原料库负责储存及请检；
3.3 原材料化验员负责取样、检验，并根据标准对批次作出判定。
4 术语（无）
5 检验项目和技术要求
5.1 检验项目
材质、外观要求、规格尺寸。
5.2检验标准
5.3抽样规则
同一个供应商、同一批号、同一天来货为一批，随机抽样进行检验。
注：加“*”项目为必检项。
5.4 检验方法
5.4.1外观质量检验
目视检测。
5.4.2尺寸检测
常温下用精度为0.02mm的量具测量。
6 结果判定
依据检验项目及技术要求进行检验，有一项不合格，则视为该批次产品不合格。
7 相关文件
7.1 《原材料检验控制程序》
7.2 《不合格品控制程序》
7.3 《进料检验报告单》。
热收缩膜质量标准
xxxx药业股份有限公司
一、目的：建立产品热收缩膜的质量标准，确保所用热收缩膜的质量。
二、范围：本规定适用于热收缩膜的质量控制。
三、责任：xx生产区、xx生产区、xx生产区。
四、内容：
1.标准来源：
QB/T 3632-1999 聚氯乙烯热收缩薄膜、套管
2.技术要求
2.1热收缩膜
2.2 PE拉伸膜
3.贮存条件：贮存于凉暗干燥处。
热收缩膜质量标准
4.相关标准操作规程：热收缩膜检验操作规程（SOP-ZL-JG（BC）-022）、物料取样标准操作规程（SOP-ZL-QA-001）。
5.企业统一指定的物料名称：热收缩膜。
6.内部使用的物料代码：详见各产品所对应的热收缩膜物料代码。
7.经批准的供应商：见合格供应商目录。
8.印刷包装材料的实样或样稿：见包装材料样稿。
9.注意事项：遮光。
10.复验期：执行“物料有效期及复验期管理规程（SMP-WL-008）”相关规定。
11.文件附件：共0份。
12.修订及变更历史：。
PVC膜质量标准及检验操作规程
PVC膜质量标准及检验操作规程1 目的建立PVC膜质量标准及检验操作规程。
2 范围PVC膜3 责任人QA、QC人员4制定依据参照国家食品药品监督管理局国家药品包装容器(材料）标准（试行）YBB002120055质量标准6 检验操作规程【外观】取本品适量，在自然光线明亮处，正视目测。
应色泽均匀，不允许有凹凸发皱、油污、异物、穿孔、杂质。
每100cm2中，1.3mm及1。
3mm以下的晶点，不得过3颗,不得有1。
3mm以上的晶点。
【鉴别】（1）红外光谱＊取本品适量，照包装材红外光谱测定法(YBB00262004)第四法应与对照图谱基本一致。
(2）密度取本品约2g，照密度测定法（YBB00262004）测定,应为1.35～1.45g/cm3。
【物理性能】水蒸气透过量除另有规定外,取本品适量，照水蒸气透过量测定法(试行(YBB00092003)第一法杯式法测定，试验温度（23±0。
6）℃，相对湿度（90±2)％，不得过2.5g/（m2。
24h）.氧气透过量除另有规定外，取本品适量，照气体透过量测定法（YBB0082003)第一法测定，应不得过30cm3/(m2•24h•0。
1Mpa)。
拉伸强度取本品适量，照拉伸性能测定法(YBB00112003)测定，试验速度（空载）100mm/min±10mm/min，试样为Ⅰ型。
纵向、横向拉伸强度平均值均不得低于44MPa。
耐冲击取本品适量,裁取长约150mm，宽为50mm试样，纵、横向各5个。
试样应在温度23℃±2℃，相对湿度50％±5%的环境中,放置4小时以上，并在上述条件下进行试验，将试样固定于落球冲击试验机上,跨距100mm，按照表1选取钢球和落球高度,使钢球自由落下于跨距中央部位，纵、横向均不得有二片以上破损。
加热伸缩率取本品适量，照加热伸缩率测定法（YBB00292004）测定，伸缩率应在±6以内。
聚氯乙烯热收缩膜标签验收标准
聚氯乙烯热收缩膜标签验收标准1. 主题与适用范围本标准规定了聚氯乙烯(PVC)热缩膜标签的形式规格、几何尺寸、质量要求、检验规则及检测方法和包装贮运条件。
本标准适用于水、茶、果汁及酸奶聚乙烯（PVC）热收缩膜标签的检查验收。
2. 引用标准GB2828－87《逐批检查计数抽样程序及抽样表》GB4803《食品包装用聚氯乙烯树脂卫生标准》3. 质量要求3.1材料：聚氯乙烯（PVC），卫生指标符合GB4803。
厂家初次送货或材料型号改变时须出具卫生监督部门的无毒检验证明。
4. 2外观及卫生a．商标、图案、文字清晰完整，无油墨拖尾、散墨、脱墨和表面条纹b．版面与样板一致，色泽均匀，颜色在签样色差范围内；c．直径大于0.3㎜的晶点、花点、黑点、不允许出现，小于或等于0.3㎜的在同一张标签内不超过5个；d．套印误差：≤0.2㎜；e．无油渍、杂物；f．合缝处粘合牢固，轻拉不裂，两层间不粘连。
3.3条形码与样板一致，不得有错印；上机译读，不得有拒读、误读或连续三次读不出。
3.4热收缩性能收缩率：纵向0～5%，横向45～50%；经生产车间收缩后，收缩效果良好，无松脱、起泡、起皱、破裂、图案变形或颜色积聚，须满足生产使用。
4.检验规则4.1检验批的形成当日到货，相同品种、规格的产品为一检验批。
4.2一次抽样正常检查，批量≦50万张时，从5项中随机抽样，批量﹥50万张时，从8项中随机抽样。
缺陷分类项目检查水平样本数判定Ac：Re严重缺陷材料10张0：1条形码版面重缺陷外观IL=ⅢIL=S-3 1250张（批量≦50万）2000张（批量﹥50万）AQL=0.13：45：6印刷粘合卫生尺寸20张10箱AQL=0.650：1收缩效果一般缺陷包装10箱 1 ：2数量5扎数量不足时按少数的平均数计4.3抽样及判定方法：见表二。
使用的批量范围﹥15万张，其他批量范围相应检查项的检查水平及允许水准不变，样本数按GB 2828检索。
表二5.检查批的处置5.1严重缺陷项不合格判整批不合格，其他项目出现不良，视不良情况判定。
【实用文档】热收缩标签检验标准

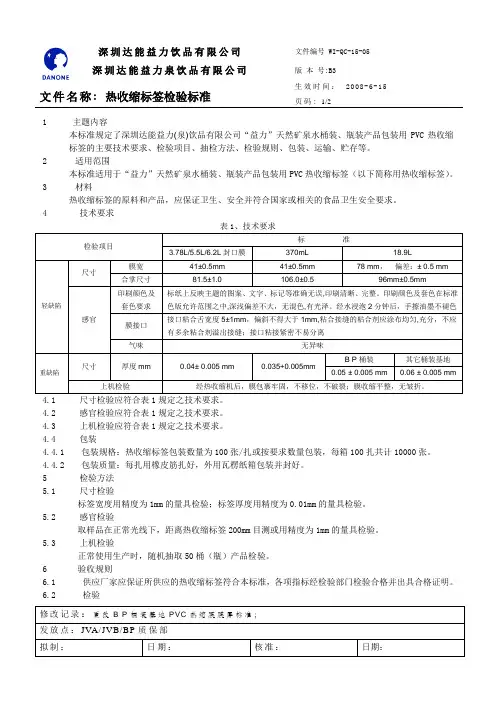

文件名称: 热收缩标签检验标准生效时间： 2008-6-15页码: 1/21 主题内容本标准规定了深圳达能益力(泉)饮品有限公司“益力”天然矿泉水桶装、瓶装产品包装用PVC 热收缩标签的主要技术要求、检验项目、抽检方法、检验规则、包装、运输、贮存等。
2 适用范围本标准适用于“益力”天然矿泉水桶装、瓶装产品包装用PVC 热收缩标签（以下简称用热收缩标签）。
3 材料热收缩标签的原料和产品，应保证卫生、安全并符合国家或相关的食品卫生安全要求。
4 技术要求表1、技术要求4.2 感官检验应符合表1规定之技术要求。
4.3 上机检验应符合表1规定之技术要求。
4.4 包装4.4.1 包装规格：热收缩标签包装数量为100张/扎或按要求数量包装，每箱100扎共计10000张。
4.4.2 包装质量：每扎用橡皮筋扎好，外用瓦楞纸箱包装并封好。
5 检验方法5.1 尺寸检验标签宽度用精度为1mm 的量具检验；标签厚度用精度为0.01mm 的量具检验。
5.2 感官检验取样品在正常光线下，距离热收缩标签200mm 目测或用精度为1mm 的量具检验。
5.3 上机检验正常使用生产时，随机抽取50桶（瓶）产品检验。
6 验收规则 6.1 供应厂家应保证所供应的热收缩标签符合本标准，各项指标经检验部门检验合格并出具合格证明。
6.2 检验文件名称: 热收缩标签检验标准生效时间： 2008-6-15页码: 2/26.2.1抽样：参照GB2828-2003，轻缺陷执行正常检查一次抽样方案，特殊检查水平S-3，AQL=6.5，每扎抽取5张热收缩标签检验。
感官检验、尺寸检验从同一检验批的产品中随机抽取，尺寸重缺陷从轻缺陷中随机抽取，每扎抽取1张热收缩标签检验。
6.2.2检验批合格准则见表2表2、检验批合格准则6.2.3 轻缺陷只要1扎中有3张不合格，则该检验扎感官检验不合格。
6.2.4 重缺陷只要有1张不合格，则该检验批感官检验不合格。
PVC热收缩膜瓶标验收标准
定该批量产品是否合格（见下表）
表三
批量
抽样 次数
抽样 数量
累计样本 合格判定 需第二次 不合格判
数量
数
抽样范围 定数
501~1200
第一
8
8
复检
8
16
0 1
1
2 2
1201~3200
第一
8
8
复检
8
16
0 1
1
2 2
3201~10000
第一
13
13
复检
13
26
10001~35000 第一
13
13
复检
13
合
标签文字及图案清晰、完整、光洁、无变形，条形码应符合有关
格 文字与图案
规定。
品
标 晶点分布 禁止有＞0.5mm 的晶点；≤0.5mm 的晶点在人像的脸部、颈部不
准
超过 2 只，而且在眼睛、嘴巴和鼻子处不允许有晶点；在其它部
位不超过 3 只。
完整度 没有气泡、穿孔、破裂
印刷油墨 各部位无明显的脏污、油墨拖尾、散墨、表面凹凸条纹
此文件网上发布为唯一最新有效版本
广东健力宝集团有限公司
编号
版本
PVC 热收缩膜瓶标验收标准
页码
JLB/PB -TS-020 B
第 2 页 共 6页
1 目的
制定本规定，对 PVC 瓶标的检验作出明确要求，严格该类产品的进货把关及生产使用的 监控。
2 范围
2.1 本标准适用于以聚氯乙烯（PVC）热收缩薄膜为原料的标签。 2.2 本标准使用范围为健适用于健力宝集团使用 PVC 瓶标的生产单位或产品代加工点。
3 职责
聚乙烯热收缩膜验收标准
管理标准编号：LK-QG-LSB-10-316-10-A 聚乙烯热收缩膜验收标准受控标识：编制：生产部日期：会签：财务运营部日期：采购部审核：日期：批准：日期：管理标准青岛崂山矿泉水有限公司管理标准聚乙烯热收缩膜进厂检验编号：LSK-QG-LSB-10-316-10-A1.目的为确保用作生产的聚乙烯热收缩膜符合公司的要求，特制定聚乙烯热收缩膜进厂验收的标准。
2. 主题内容与适用范围2.1本标准规定了聚乙烯热收缩膜验收过程的职责分工、检验方法、质量标准、检验标准、包装要求与验收记录等，适用于对进厂聚乙烯热收缩膜的检验。
2.2生产部检验人员对进厂的聚乙烯热收缩膜进行检验。
3.职责分工3.1生产部检验人员对供应商提供的新样品进行全面测试，生产部上机试用，完全符合要求后通知采购部批量购进。
3.2供应商必须提供聚乙烯热收缩膜的标准图纸、标准样品，并严格按照图纸标明的尺寸进行生产。
3.3检验人员对聚乙烯热收缩膜出现的质量问题进行跟踪检测，如由供应商原因造成，由采购部负责与供应商协商补偿。
3.4供应商若改变配方，尺寸等必须通知使用方，并提供样品以便使用方检测、试机，试机符合要求后，供应商提供标准样品，双方认可签字后封样交质检员存档，作为检验依据。
如果供应商私自改变配方、尺寸等造成的损失全部由供应商负责。
4. 质量标准4.1基本要求4.1.1聚乙烯聚乙烯热收缩膜应符合GB/T 13519的规定。
4.1.2本标准的规定与GB/T 13519不一致之处，按本标准执行。
注：应用于易拉罐包装的聚乙烯热收缩膜的横向收缩率标准为>15%。
5．程序5．1 抽取样品5．1．1 在抽取样品前，必须先检查因任何运输过程造成的破坏或污染。
如有任何发现应立即向品控经理汇报。
5．1．2 聚乙烯热收缩膜验收以批为单位。
同一批号的原料、同一工艺条件生产的同一规格(同一厚度和宽度)的产品不大于5t为一批。
5．1．3 外观、卷轴和厚度、宽度按附表1规定进行抽样。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
聚氯乙烯热收缩膜标签验收标准
1. 主题与适用范围
本标准规定了聚氯乙烯(PVC)热缩膜标签的形式规格、几何尺寸、质量要求、检验规则及检测方法和包装贮运条件。
本标准适用于水、茶、果汁及酸奶聚乙烯（PVC）热收缩膜标签的检查验收。
2. 引用标准
GB2828－87《逐批检查计数抽样程序及抽样表》
GB4803《食品包装用聚氯乙烯树脂卫生标准》
3. 质量要求
3.1材料：聚氯乙烯（PVC），卫生指标符合GB4803。
厂家初次送货或材料型号改变时须出具卫生监督部门的无毒检验证明。
4. 2外观及卫生
a．商标、图案、文字清晰完整，无油墨拖尾、散墨、脱墨和表面条纹
b．版面与样板一致，色泽均匀，颜色在签样色差范围内；
c．直径大于0.3㎜的晶点、花点、黑点、不允许出现，小于或等于0.3㎜的在同一张标签内不超过5个；
d．套印误差：≤0.2㎜；
e．无油渍、杂物；
f．合缝处粘合牢固，轻拉不裂，两层间不粘连。
3.3条形码
与样板一致，不得有错印；上机译读，不得有拒读、误读或连续三次读不出。
3.4热收缩性能
收缩率：纵向0～5%，横向45～50%；经生产车间收缩后，收缩效果良好，无松脱、起泡、起皱、破裂、图案变形或颜色积聚，须满足生产使用。
4.检验规则
4.1检验批的形成
当日到货，相同品种、规格的产品为一检验批。
4.2一次抽样正常检查，批量≦50万张时，从5项中随机抽样，批量﹥50万张时，从8项中随机抽样。
缺陷
分类
项目
检查水平
样本数判定
Ac：Re
严重
缺陷材料
10张
0：1
条形码
版面
重
缺
陷
外观
IL=Ⅲ
IL=S-3 1250张
（批量≦50万）
2000张
（批量﹥50万）AQL=0.1
3：4
5：6
印刷
粘合
卫生
尺寸20张
10箱AQL=0.65
0：1
收缩效果
一般
缺陷
包装10箱 1 ：2
数量5扎数量不足时按少数的平均数计
4.3抽样及判定方法：见表二。
使用的批量范围﹥15万张，其他批量范围相应检查项的检查水平及允许水准不变，样本数按GB 2828检索。
表二
5.检查批的处置
5.1严重缺陷项不合格判整批不合格，其他项目出现不良，视不良情况判定。
5.2让步接收不合格批，须视不良情况扣罚1-10%单价。
5.3数量不足时按少数的平均数扣减整批。
5.4出现混送现象，混入的标签挑出退货，并按以下规定进行扣罚：整箱混松，按500元/箱扣罚；整扎混送，按200元/扎扣罚；单张混送，按20元/张扣罚。
6.包装和贮运要求
6.1瓦楞纸箱密封包装，无破损、变形；外包装上应标识产品名称、生产厂家、生产日期、规格数量、检验合格证等标识。
6.2贮存温度需低于25℃，有效贮存期从生产之日起不超过一粘；运输工具需清洁卫生，不得与有毒、有害物质混同运输，运输时避免日晒、雨淋。
7.生产厂家质量部门应按照本标准的质量生产要求对产品进行检验并随货出具出货检验报告单和合格证，否则不予验货接收。
制品标准（企业标准）
聚乙烯热收缩膜标准号为HN/M-001—2006，本标准适用于以密度为0.940g/cm³以下的聚乙烯树脂为主要原料，以一次吹塑成型管膜法制得的热收缩薄膜。
本标准规定了聚乙烯热收缩膜的产品分类、技术要求、试验方法、检验规则、标志、包装、运输及贮存。
3.2.规范性引用文件及产品分类
下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的文件，其随后新有的修改单或修订版均不适用于本标准。
GB/T2918塑料试样状态调节和试验的标准环境
GB/T6672塑料薄膜和薄片的测定机械测量法
GB/T6673塑料薄膜与片材长度和宽度的测定
GB/T13022塑料薄膜拉伸性能试验方法
GB/T13519-1992聚乙烯热收缩薄膜
QB/1130塑料薄膜直角撕裂性能试验方法
产品分类：
3.3.技术要求
3.3.1.规格、公称尺寸及偏差（长度、宽度及偏差应符合表一的要求）表一
3.3.2－1 厚度偏差应符合表二—（一）的规定
表二—（一）
3.3.2－2膜卷直径偏差应符合表二—（二）的规定表二—（二）
注：上表膜卷是指由旋转模头生产的薄膜。
3.3.3.外观应符合表三的要求
表三
注：
（1）“水纹”和“云雾”指因塑化不良在薄膜表面形成类似水波纹和浮云状的外观。
（2）“鱼眼”和“僵块”指树脂在成型过程中，没有得到充分塑化而在薄膜表面形成的粒点或块状物。
（3）“条纹”指塑料制品表面或内部存在的线状条纹缺陷。
（4）“剖开线”指在吹塑生产中用刀划割薄膜的线。
（5）“杂质”指无法塑化的非树脂物品等。
3.3.
4.物理机械性能应符合表四要求
表四
3.4.试验方法
3.4.1.试样的制备
试样的制备应符合GB/T13519-1992的规定：裁取100㎜×100㎜(±0.1㎜)的试样3块,在试样纵、横向上各画一条线，并标明纵、横向。
3.4.2.试样状态调节和试验的标准环境按GB/T13519规定进行。
温度：（23±2）℃
湿度：常湿
状态调节时间4h以上
3.4.3.厚度及宽度
（1）厚度—按GB/T6672的规定进行
（2）宽度—按GB/T6673的规定进行
3.4.4.外观
在自然光线下目测
3.4.5.拉伸强度及断裂伸长率
按GB/T13022规定进行,试验速度(空载)：（500±50）mm/min
3.4.6.撕裂强度
按QB/T1130的规定进行
3.4.7.收缩率的测定
将试样平放入金属框架中间（两个嵌有金属网的框架，其尺寸略大于试样10㎜。
两金属网间距离为1~3㎜，应不影响试样的自由收缩）,迅速浸入140℃的恒温机油介质中,待20秒后取出，浸入备用的常温水浴中，待试样冷却后再取出，然后测量纵、横向标线尺寸，精确到0.5㎜。
S=(L0－L)/ L0×100
S----收缩率,%；
L0----加热前试样长度,㎜；
L----收缩后试样长度,㎜。
3.5.检验规则
3.5.1 组批
薄膜验收以批为单位，同一批号的原料、同一配方、同一工艺条件生产的同一规格的产品不大于5t 为一批。
3.5.2 抽样
规格和外观按表五规定进行抽样。
抽样时，从供检的每卷薄膜外端先裁去3m，然后裁取1m作外观及规格检验。
物理机械性能从任一卷膜上裁取足够长度进行试验。
表五
3.5.3 出厂检验
全部项目均需进行出厂检验
3.5.4 判定规则
3.5.
4.1 样本单位质量的判定
规格及外观检验结果有一项不符合本标准规定，则判定样品不合格。
3.5.
4.2 交付批质量判定
样本中被检出的规格及外观不合格的样本单位数量不超过表五中所允许的不合格品数时，则判交付批合格；超过所允许的不合格品数时，则判交付批不合格。
物理机械性能检测结果，若有不合格项，应在原批中抽取双倍样对不合格项目进行复验，若仍不合格，则判整批不合格。
3.6.包装、标志、运输及贮存
3.6.1.包装
每卷薄膜用塑料膜或牛皮纸等包好捆牢,外层用编织袋或纸箱包装,长途运输时须采用后者做外包装。
3.6.2.标志
每卷薄膜应有下列标志：产品名称、规格、净重、生产日期、生产厂名、厂址、本标准编号、检验员等。
3.6.3.运输
薄膜在运输过程中要轻拿轻放，保证包装完整，防止机械碰撞，避免日晒雨淋，远离热源。
3.6.
4.贮存
薄膜应贮存于整洁阴凉干燥的库房内，远离热源。
距离热源应大于5m以上。
产品应竖立堆放整齐，不得使薄膜挤压变形或损伤，堆码层不得大于4层，贮存期限从生产日期起不得超过一年
需要一次下载所有的塑料薄膜包装印刷行业文库资料请点击<<终极塑料薄膜行业参考资料宝典>>
或访问/item.htm?id=155********联系QQ:291093932下载所有文档。
