LabView复习题
labview复习 问题问答
1、LabVIEW有哪四种类型的节点？函数、子程序、结构、代码接口2、分析下列程序实现的功能，并说明程序中有哪些控件、函数与结构程序实现功能：显示当前的温度值，并可设定温度报警值，当温度超过报警值时报警灯亮指示当前温度超过设定值。
控件：数值控件，布尔控件，显示控件。
函数：比较函数，数值函数。
结构：while循环结构。
3、下列程序使用了什么结构？（1）使用了公式节点结构。
（2）程序的描述：1-2所有的VI都包括以下3个部分：前面板、程序框图和图标连接口。
前面板就是图形化用户界面，也是VI的前面板。
程序框图是定义VI逻辑功能的图形化源代码。
1.有几个选板？各用于VI的什么部分？控件选板：控件选板（Controls）在前面板显示，由表示子选项板的顶层图标组成，该选项板包含创建前面板时可使用的全部对象。
函数选板：其工作方式与控件选板大体相同，函数选板由表示子选项板的顶层图标组成，该选项板包含创建框图时可使用的全部对象，函数选板只能在编辑程序框图时使用。
工具选板：使用浮动的工具选板中得定位工具可创建、修改和调试VI。
2.VI的创建方法：（1）在前面板的“文件”菜单中选择“新建VI”。
（2）在启动方式选择对话框中的新建文件窗口直接点击VI建立一个新的VI。
（3）在启动方式选择对话框中单击“项目”，创建一个项目后，在“我的电脑”上单击鼠标右键，从弹出的快捷菜单中选择“新建→VI”，即可创建新的VI。
（4）在启动方式选择对话框中选择“基于模板的VI”项，在模板选择对话框中选择“基于模板的VI”。
4.两个数组相加，以维数最短的为准。
例3-1，,5页。
单机位于工具选板的颜色工具，鼠标将变成画笔形状。
LabVIEW主要的数据类型包括标量类型、结构类型。
数据类型主要有数值量、逻辑量、字符串、文件路径等几类。
数组由元素和维度组成。
5.创建一个数组最高效的方法是：For 循环6.最基本的For循环由循环框架、总数接线端（输入端）、计数接线端（输出端）组成。
labview 复习
1、分析下列程序实现的功能。
创建了一个VI，实现了对按钮状态的指示和按钮“按下”持续时间简单计算功能。
按下按钮时，对应的指示灯亮，对应的数字显示控件中开始计时。
松开按钮时，指示灯灭，计时停止。
2.下图所示的程序执行后，前面板两个输出显示Output1和Output2各是什么类型的数据？具体
数值是多少？
Output1输出标量数值，在循环执行过程中依次显示7、6、1、5、12；而Output2在循环执行完以后，输出一维数组{7,6,1,5,12}
3、分析下列程序实现的功能。
程序实现如下功能：显示当前的温度值，并可设定温度报警值，当温度超过报警值时报警灯亮指示当前温度超过设定值。
4、分析程序功能，假设输入分别为13和14时有什么结果？
输入数为13时灯不亮，输入为14时灯亮。
5、分析下列程序实现的功能。
输入信号为正弦波和均匀白噪声的仿真信号源，程序使用了butterworth滤波器对输入的信号进行
滤波，并对滤波前后信号进行对比。
labview常见习题复习题考试题
labview常见习题复习题考试题——答案1. 10.21 产生100个随机数,求其最小值和最大值以及平均值2. 10.22 用for循环产生4行100列的二维数组,数组成员如下:1,2,3.......100;100,99,98.......1;6,7,8.......105;105,104,103......6;从这个数组中提取2行50列的二维数组,数组成员如下:50,49,48......1;56,57,58 (105)将这2个数组用数组显示件显示在前面板.3. 10.23 程序开始运行时候要求用户输入一个口令,口令显示正确时候滑钮显示件显示0---100的随机数,否则程序立即停止.4. 10.24 编写一个程序,在前面板上放3个按钮,当按下某个按钮时,输出按钮的编号.5. 10.25 编写计算以下等式的程序：y1=x3-x2+5y2=m*x+bx的范围是0---10。
y1和y2用数组显示件显示在前面板。
6. 10.26 编程求Josephus(约瑟夫环)问题:m个小孩子围成一圈,从第一个小孩子开始顺时针方向数数字,到第n个小孩子离开,这样反反复复,最终只剩下一个小孩子,求第几个小孩子留下?7. 10.27 猴子吃桃子问题,每天吃完全部的桃子一半又一个,到第10天的时候还剩下一个,编程求第一天桃子的总数.8. 10.28 编程求1000以内的所有水仙花数,"水仙花数"指一个三位数,它的各位数字的立方和等于她本身.例如:371=3*3*3+7*7*7+1*1*1;9. 10.31 编程求1000以内的"完数","完数"是指一个数恰好等于它本身的因子之和,例如28=14+7+4+2+1;10. 11.1 在一个chart中显示3条曲线,分别用红,绿,蓝3种颜色表示范围0-1,0-5,0-10的3个随机数.11. 11.2 在一个Graph中用2种不同的的线宽显示1条正弦曲线和一条余弦曲线,每条曲线长度为128个点.正弦曲线x0=0,Dealt x=1,余弦曲线x0=2,Dealt x=10.12. 11.3 用XY Graph显示一个半径为1的圆13. 11.4 产生一个10行10列的二维数组,数组成员为0--100的数字,并用强度图显示.14. 11.5 画出Labview图形显示,以及放大缩小功能,以及在此图标上添加可改变的labVIEW字体样式.15. 11.6 在前面板创建数值型控件,输入一个数值,在乘以一个比列系数,然后还在同一个控件中显示出来.(局部变量用法)16. 11.7 编写一个程序,用labview的信号生成函数产生一个三角波并显示在chart 上,在编写例外一个程序读出数据显示在chart上,调节2者的程序运行的时间,比较波形的差异.(全局变量)17. 11.8 编写一个程序,用labview的信号生成函数产生一个三角波并显示在chart上,在编写例外一个程序读出数据显示在chart上,调节2者的程序运行的时间,比较波形的差异.(通告函数)18. 11.10 创建一个程序显示内存中所有的VI的名称与路径?19. 11.11 创建一个程序把另外一个VI的前面板显示在Picture控件中.20. 11.12 请用Vi本身的属性来控制自己前面板的外观属性.21. 11.13 用一个chart显示一个随机数，用前面板控件chart的大小和位置.22. 11.14 前面板上放一个压力表，指针位置在0-255之间随机变化，指针颜色同时发生变化23. 11.15 建立一个枚举控件，其内容为张三、李四、王五共三位先生，要求当枚举控件显示“张三”时，输出“张三在这里”;同理，当枚举控件显示“李四”、“王五”时，输出：“李四在这里”和“王五在这里”24. 11.16 分别利用for循环的移位寄存功能和反馈节点两种方法求0+5+10+15+······+45+50的值25. 11.17 用顺序结构实现数值匹配：输入1~100之间的任意1个整数，然后系统随机产生1~100之间的整数，直到和预先输入的整数一样，然后输出匹配的次数和时间。

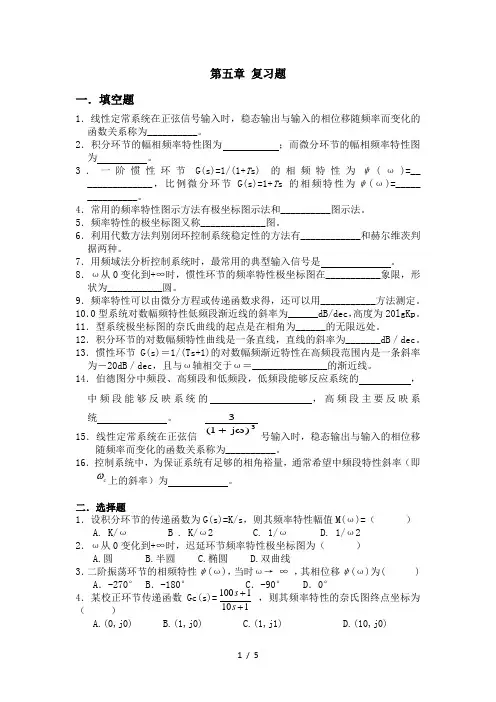

labview第五章复习题
3)j 1(3ω+第五章 复习题一．填空题1．线性定常系统在正弦信号输入时，稳态输出与输入的相位移随频率而变化的函数关系称为__________。
2．积分环节的幅相频率特性图为 ；而微分环节的幅相频率特性图为 。
3．一阶惯性环节G(s)=1/(1+T s) 的相频特性为ψ(ω)=__ _____________，比例微分环节G(s)=1+T s 的相频特性为ψ(ω)=_____ __________。
4．常用的频率特性图示方法有极坐标图示法和__________图示法。
5．频率特性的极坐标图又称_____________图。
6．利用代数方法判别闭环控制系统稳定性的方法有____________和赫尔维茨判据两种。
7．用频域法分析控制系统时，最常用的典型输入信号是 。
8．ω从0变化到+∞时，惯性环节的频率特性极坐标图在___________象限，形状为___________圆。
9．频率特性可以由微分方程或传递函数求得，还可以用___________方法测定。
10．0型系统对数幅频特性低频段渐近线的斜率为______dB/dec ，高度为20lgKp 。
11．型系统极坐标图的奈氏曲线的起点是在相角为______的无限远处。
12．积分环节的对数幅频特性曲线是一条直线，直线的斜率为_______dB ／dec 。
13．惯性环节G(s)＝1/(Ts+1)的对数幅频渐近特性在高频段范围内是一条斜率为－20dB ／dec ，且与ω轴相交于ω＝_______________的渐近线。
14．伯德图分中频段、高频段和低频段，低频段能够反应系统的 ，中频段能够反映系统的 ，高频段主要反映系统 。
15．线性定常系统在正弦信号输入时，稳态输出与输入的相位移随频率而变化的函数关系称为__________。
16．控制系统中，为保证系统有足够的相角裕量，通常希望中频段特性斜率（即c ω上的斜率）为 。
二．选择题1．设积分环节的传递函数为G(s)=K/s ，则其频率特性幅值M(ω)=（ ）A. K/ω B . K/ω2 C. 1/ω D. 1/ω22．ω从0变化到+∞时，迟延环节频率特性极坐标图为（ ）A.圆B.半圆C.椭圆D.双曲线3．二阶振荡环节的相频特性ψ(ω)，当时ω→ ∞ ，其相位移ψ(ω)为( )A ．-270°B ．-180°C ．-90°D ．0° 4．某校正环节传递函数Gc(s)= ，则其频率特性的奈氏图终点坐标为（ ）A.(0,j0)B.(1,j0)C.(1,j1)D.(10,j0)1101100++s s5．利用奈奎斯特图可以分析闭环控制系统的（ ）A.稳态性能B.动态性能C.稳态和动态性能D.抗扰性能6．若某系统的传递函数为G(s)= K/(Ts+1) ，则其频率特性的实部R(ω)是（ ）A ．B ．-C ．D ．- 7．设某系统开环传递函数为G(s)= ，则其频率特性奈氏图起点坐标为( )A ．(-10，j0)B ．(-1，j0)C ．(1，j0)D ．(10，j0)8．设微分环节的频率特性为G(j ω) ，当频率ω从0变化至∞时，其极坐标平面上的奈氏曲线是（ ）A ．正虚轴B ．负虚轴C ．正实轴D ．负实轴9．设某系统的传递函数G(s)=10/(s+1)，则其频率特性的实部（ ）A ．B ．C ． D.10．设惯性环节的频率特性为G(j ω)=10/(j ω+1) ，当频率ω从0变化至∞时，则其幅相频率特性曲线是一个半圆，位于极坐标平面的（ ）A ．第一象限B ．第二象限C ．第三象限D ．第四象限11．设某系统开环传递函数为G(s)= ，则其频率特性奈氏图起点坐标为( )A ．(-10，j0)B ．(-1，j0)C ．(1，j0)D ．(10，j0)12．设微分环节的频率特性为G(j ω) ，当频率ω从0变化至∞时，其极坐标平面上的奈氏曲线是（ ）A ．正虚轴B ．负虚轴C ．正实轴D ．负实轴13．2型系统对数幅频特性的低频段渐近线斜率为（ ）A ．－60dB ／dec B ．－40dB ／decC ．－20dB ／decD ．0dB ／dec14．1型系统开环对数幅频渐近特性的低频段斜率为（ ）A.-40(dB/dec)B.-20(dB/dec)C.0(dB/dec)D.+20(dB/dec)15．已知某单位负反馈系统的开环传递函数为G(s)＝ ，则相位裕量γ的值为（ ）A ．30°B ．45°C ．60°D ．90°16．设二阶振荡环节的传递函数G （s ）= ，则其对数幅频特性渐近线的转角频率为（ ）A ．2rad/sB ．4rad/sC ．8rad/sD ．16rad/s17．下列线性系统判断中正确的是（ ）221T K ω+221T K ω+T K ω+1T K ω+1)1)(10(102+++s s s 2110ω+2110ω+-T ω+110T ω+-110)1)(10(102+++s s s )1(24+s s 164162++s sA.（1）稳定B.（2）稳定C.（3）稳定D. 全不稳定18、某开环系统幅频特性Bode 图如下，试确定开环系统增益KA. 1B. 2C. 4D. 819、如果二阶振荡环节的对数幅频特性曲线存在峰值，则阻尼比ξ的值为( )A.0≤ξ≤0.707B.0<ξ<1C.ξ>0.707D.ξ>120、开环系统频率特性G(jω)=，当ω=1rad/s 时，其频率特性相角 θ(1)=( )。
虚拟仪器与LabVIEW程序设计题库练习题复习题测试题
第1章虚拟仪器概述1．测试测量仪器发展至今经过了那些阶段？答：经历了4个阶段，即：第一代模拟式仪器（或指针式仪器）、第二代数字式仪器、第三代智能仪器、第四代虚拟仪器。
2．什么是虚拟仪器，它有哪些特点?答：虚拟仪器是指在以计算机为核心的硬件平台上，其功能由用户设计和定义，具有虚拟仪器面板，其测试功能由测试软件实现的一种计算机仪器系统。
特点：虚拟含义主要有两点：1、仪器面板是虚拟的，通过调用控件选板中的控件实现3．简述虚拟仪器的系统组成？答：虚拟仪器系统由硬件平台和软件平台两大部分完成：硬件平台：计算机、I/O接口设备；软件平台：4．简述虚拟仪器的软件层次结构？答：测试管理层：用户及仪器设备等管理。
应用程序开发层：用户根据仪器功能需求开发设计的虚拟仪器程序。
仪器驱动层：完成对特定仪器的控制和通信的程序集合。
I/O总线驱动层：完成对仪器寄存器进行直接存储数据操作，并为仪器设备与仪器驱动程序提供信息传递的底层软件。
第2章一个简单VI的设计1．输入两个数，求两个数的和差运算，并显示结果。
2．程序运行中，用旋钮控件改变图形曲线的颜色。
建立波形图表的属性节点，改为可写，并指定为曲线Plot的颜色Color属性。
第3章几种常用的程序结构1.创建一个VI产生100个随机数，求其最小值和平均值。
2.创建一个VI，每秒显示一个0到1之间的随机数。
同时，计算并显示产生的最后四个随机数的平均值。
只有产生4个数以后才显示平均值，否则显示0。
每次随机数大于0.5时，使用Beep.vi产生蜂鸣声。
3.求X的立方和（使用For和While循环）。
4.编程求1000内的“完数”。
“完数”指一个数恰好等于它本身的因子之和。
例如28＝14+7+4+2+1。
5.创建一个VI ，实现加、减、乘、除四种运算方式。
6.编写一个程序测试输入以下字符所用的时间：LabVIEW is a graphical programming language.7.使用公式节点创建VI ，完成下面公式计算，并将结果显示在同一个屏幕上。
虚拟仪器复习试题库
虚拟仪器复习题库一、填空题<一>1、VI虚拟仪器的三个主要组成局部是_前面板_、_程序框图_和_图标_。
2、LabView有三种操作模板，分别是_控件模板_、_函数模板_和_工具模板_。
3、CIN节点需要调用__*.lsb__格式文件，这种文件可以通过__Visual C++__来生成。
4、虚拟仪器设计中连线为虚线时表示___数据类型不匹配出错_，当RUN按钮显示为折断的箭头时，表示程序___有错误发生__。
5、在LabView中_局部变量_主要用于程序部传递数据，_全局变量_主要用于程序之间传递数据。
6、程序框图由_端口_、_节点_和_连线_组成的可执行代码。
7、一个完整的VI包括三个局部：( 前面板、程序框图、图标/连接口 )。
8、LabVIEW有四种类型的节点：〔函数〕、〔子程序〕、构造和代码接口。
9、因为For循环的常用来处理数组，所以数据出口的自动索引默认为〔有〕。
10、而While循环的数据出口的自动索引默认为〔无〕。
11、使用两个For循环，把其中一个嵌套在另一个中可以生成一个二维数组。
外层的For 循环产生〔行〕元素，而层的For循环产生〔列〕。
12、利用〔相关滤波〕可以方便地从复杂的待测信号中别离出*一特定频率的信号。
采样间隔是指〔一个连续采集的序列中，相邻两次采集之间的时间间隔〕。
13、虚拟仪器最核心的思想是〔硬件实现的功能软件化〕，从而降低系统本钱，增强系统功能与灵活性。
14、如果没有现成的数据采集卡，我们也可以利用LabVIEW中的〔动态库〕功能实现数据采集。
15、Sequence构造有〔重叠式和平铺式〕两种方式。
16、框图程序是由〔节点〕、〔端口〕和〔连线〕组成的可执行代码。
<二>1、假设需要从一条已经存在的数据连线引出一条数据连线分支，有两种方法可以实现：(1) 将连线工具移动到这条数据连线上，当数据连线闪烁时，单击鼠标左键，然后拖动鼠标，在鼠标的单击处就会引出一条数据连线分支；(2) 将鼠标移动到这条数据连线上适宜的位置，在线上单击鼠标右键，在弹出的快捷菜单中选择Create Wire Branch，在鼠标的单击处就会引出一条数据连线分支。
(完整word版)LabView试卷
本试卷共2页，请核对试卷页数，班级、姓名等信息写在左侧，否则试卷无效。
一、填空题(共44分，每空2分)1、虚拟仪器软件包括和两部分。
2、框图程序由下列三种组件构建而成：、、。
3、一个完整的VI由、、组成的。
4、LabView有两种类型的循环结构，分别是和。
5、LabView程序的后缀名是。
6、是相同类型的数据元素的集合；是LabView 中一个比较特殊的数据类型，它可以将几种不同的数据类型集中到一个单元中形成一个整体。
7、事件结构能够响应的事件有和两种类型。
8、在程序调试过程中如果要让程序在某处停止执行，可以使用，如果要在程序执行中观测某条路径的数据流，可以使用。
9、顺序结构分为和两种。
10、可以同时在几个不同的VI之间传递数据。
11、和都是循环结构的附加对象，前者的功能是把当前循环完成时的某个数据传递给下一次循环的开始；后者相当于只有一个左端子的移位寄存器，同样用于在两次循环之间传递数据。
二、选择题(共15分，每题3分)1、当一个函数的error in带有错误信息时，下列哪种说法是正确的（）A 该函数会对错误信息进行处理。
B 该函数不会作任何操作，而是直接将错误信息传递给errorout，且不会将自身函数发生的错误添加进去。
C 该函数会发出错误警告，且使程序终止运行。
D 该函数直接将错就错传递给error out，且会将自身函数发生的错误加进去。
2、下列哪种说法是错误的（）A 虚拟仪器采用的是面向对象和可视化编程技术。
B 在程序运行的过程过程中波形的可变性是不可改变的。
C 在LabView中，VI程序的运行时数据流动的。
D 在创建子程序时，可以使用连线工具给前面板的控制器和指示器分配端口。
3、下列哪种说法是对的（）A While循环只有条件端口接收到的值为True时才停止循环。
B While循环不满足条件时，一次也不执行循环。
C For循环当N<1时，一次也不循环。
D For循环可以嵌套，While循环不可以嵌套。
labview复习题
一、什么是虚拟仪器虚拟仪器是以计算机为核心，根据用户对仪器的设计定义，用软件实现虚拟控制面板设计和测试功能的一种计算机仪器系统二、什么是虚拟仪器技术？虚拟仪器技术室利用高性能的模块化硬件，结合高效灵活的软件来完成各种测试，测量和自动化的应用三、根据自己的理解谈谈虚拟仪器与传统仪器相比，虚拟仪器的优势在哪里？（P2）（成本，开发时间，功能灵活性，后期维护等方面）1、提供了丰富的图形控件，采用了图形化的编程方法，把工程师从复杂枯涩的文件工程工作中解放出来；2、采用数据流模型，实现了自动的多线程，从而能充分的利用处理器（尤其是多处理器）的处理能力；3、内建有编译器，能在用户编写程序的同时自动完成编译，因此如果用户在编写程序的过程中有语法错误，就能立即在显示器上显示出来；4、通过DLL、CIN结点，ActiveX、.NET或MA TLAB脚本结点等技术，能够轻松实现LabVIEW与其他编程语言的混合编程；5、内建了600多个分析函数用于数据分析的信号处理；6、通过应用程序生成器可以轻松地发布可执行程序、动态链接库和安装包；7、提供了大量的驱动和专用工具，几乎能够与任何接口的硬件轻松连接；8、NI同时提供了丰富的附加模块，用于扩展LabVIEW在不同领域的应用，如实时模块、PDA模块、数据记录与监控（DSC）模块、机器视觉模块与触摸屏模块。
四、Labview作为编程软件有哪些优点？提供了丰富的图形控件，采用了图形化的编程方法。
采用数据流模型，实现了自动的多线程。
自建编译器，能在用户编写程序的同事自动完成编译。
通过DLL、CIN节点、ActiveX、.NET、或MATLAB脚本节点等技术，能够轻松实现LabVIEW与其他编程语言的混合编程。
内建600多个分析函数用于数据分析和信号处理；通过应用程序生成器可以轻松地发布可执行程序、动态链接库或安装包；提供了大量的驱动和专用工具，几乎能够与任何借口的硬件轻松连接；NI同事提供了丰富的附加模块，用于扩展LabVIEW在不同领域的应用，如实时模块，PDA模块。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
复习题一、填空1. 所有的应用程序，即虚拟仪器（），它包括前面板、流程图以及图标/连结器三部分。
2. 有三种操作模板，分别是控件模板、函数模板和工具模板。
3. 节点需要调用*格式文件，这种文件可以通过来生成。
4. 虚拟仪器设计中连线为虚线时表示数据类型不匹配出错，当按钮显示为折断的箭头时，表示程序有错误发生。
5.在中局部变量主要用于程序内部传递数据，全局变量主要用于程序之间传递数据。
6. 程序框图由端口、节点和连线组成的可执行代码。
7、数组是相同类型的数据元素的集合，数据元素的类型可以是任意的，可以创建数值数组、布尔数组、字符数组和簇数组。
8、数据采集系统由被测参数→传感器→信号调理→数据采集卡→计算机组成。
9、支持文本文件，二进制文件，数据记录文件，波形文件，测试数据文件等格式的文件输入和输出。
10、数据采集卡性能指标有输入通道数，输出通道数，采集位数，采集速度等。
11、循环边框上的数据出口为一个小方块，称为移位寄存器，具有存贮数据功能，对循环而言第一次循环时布尔型数据出口值为。
12、虚拟仪器在使用数据采集卡之前必须运行专用软件进行配置，如设置通道名，输入输出类型，测量类型等。
13、概念是一种用图标代替文本行创建应用程序的图形化编程语言。
14、传统文本编程语言根据语句和指令的先后顺序决定程序执行顺序，而则采用数据流编程方式，程序框图中节点之间的数据流向决定了程序的执行顺序。
它用图标表示函数，用连线表示数据流向。
15、程序为称为，扩展名默认为。
16、程序框图是图形化源代码的集合，这种图形化的编程语言也称为G语言。
17、虚拟仪器系统是由计算机、应用软件和仪器硬件三大要素构成的。
计算机与仪器硬件又称为的通用仪器硬件平台。
18、程序被称为（），即虚拟仪器。
的核心概念就是“软件即是仪器”，即虚拟仪器的概念。
19、程序包括前面板（用户界面）和后面板（程序框图）。
它有3种选板：控件选板（为前面板添加控件），仅用于编辑前面板；函数选板（在程序框图中添加函数或数据等），仅用于编辑程序框图；工具选板（选择各种编辑工具，前面板和后面板都要用到）。
20、控件选板中的基本常用控件可以以现代（）、经典（）和系统（）三种风格显示。
21、前面板中的一些控件既可以作为输入控件也可以做作为显示控件。
右击控件，选择（转换为显示控件）或（转换为输入控件）可以进行输入控件与显示控件之间的切换。
22、程序框图中的控件对象实际上是前面板相应控件的接线端。
23、中的程序框图节点是指带有输入和输出接线端的对象，类似文本编程语言中的语句、运算符、函数和子程序。
中的节点主要包括函数、结构、、子等。
24、高亮显示数据流，将明显降低程序的执行速度。
25、数据类型包括数字型控件、布尔型控件、枚举类型、时间类型、局部变量和全局变量。
26、数据运算包括算术运算符、关系运算符、逻辑运算符、表达式节点。
27、程序框图中接线端以不同的图标和颜色来表示不同的数据类型。
28、中的枚举类型提供了一个选项列表，其中每一项都包含一个字符串标识和数字标识，数字标识与每一选项在列表中的顺序一一对应。
时间类型是中特有的数据类型，用于输入与输出时间和日期。
29、图形化编程中，运算是按照从左到右沿数据流的方向顺序执行。
30、程序结构包括顺序结构、循环、循环、结构、事件结构、使能结构和公式节点。
31、框图使能结构——注释程序框图。
在不同外部条件下执行不同部分的程序。
32、字符串控件包括输入控件、显示控件和下拉框。
字符串输入控件一般被用作文本输入框，而字符串显示控件一般被用作文本显示框。
表格实际上就是一个字符串组成的二维数组。
树形控件以树的形式显示多层内容。
33、一个非常大的优势就是它可以根据输入数据的类型判断算子的运算方法，即自动实现多态。
34、目录一般在\ \目录下35、符号表示对象数据类型是双精度数；符号表示布尔数；I16符号表示16 位整型数；符号表示对象数据类型是字符串。
36、构造一个子主要的工作就是定义它的图标和联接器。
37、移位寄存器可以将数据从一个循环周期传递到另外一个周期。
如果必要，每维最多可有231－1 个元素。
1、簇为中的结构体变量。
38、根据显示方法，又分为波形图、曲线图、强度图、数字时序图和三维图。
39、中的子（）类似于文本编程语言中的函数。
二、选择1. 当一个函数的带有错误信息时，下列哪种说法是正确的（ D ）A 该函数会对错误信息进行处理。
B 该函数不会作任何操作，而是直接将错误信息传递给，且不会将自身函数发生的错误添加进去。
C 该函数会发出错误警告，且使程序终止运行。
D 该函数直接将错就错传递给，且会将自身函数发生的错误加进去。
2. 下列哪种说法是错误的（B ）A 虚拟仪器采用的是面向对象和可视化编程技术。
B 在程序运行的过程过程中波形的可变性是不可改变的。
C 在中，程序的运行时数据流动的。
D 在创建子程序时，可以使用连线工具给前面板的控制器和指示器分配端口。
3. 下列哪种说法是对的（ C ）A 循环只有条件端口接收到的值为时才停止循环。
B 循环不满足条件时，一次也不执行循环。
C 循环当N<1时，一次也不循环。
D 循环可以嵌套，循环不可以嵌套。
4. 当数据采集卡组态成模式时，将使用差分连接方式，使用这种连接方式下列说法错误的是（ C ）A 可以减少尖峰噪声B 增加噪声抑制C 增大尖峰噪声D 增加共模信号抑制5. 下列哪种总线产品对总线完全兼容。
（A ）A 总线B 总线C 总线D 232串口三、简答1、什么叫虚拟仪器？虚拟仪器相对于传统仪器有优势在哪里？(6分)答：虚拟仪器技术简单说就是用户自定义的基于的测试和测量解决方案。
相对于传统仪器，有4大优势：性能高，扩展性强，开发时间少，并且具有出色的集成功能。
2、、简述在中调用C语言代码的方法和步骤。
（6分）答：在中对C语言代码的调用是能过节点来实现的，具体步骤如下(1)创建一个空的节点（2）为节点设置输入、输出端口（3）创建C 语言源程序（4）创建并编译*文件（5）加载*文件并完成调用过程。
3、有哪些方式能与第三方硬件连接？（7分）答：有以下几种方式与第三方硬件连接：动态链接库（）、、、、共享变量、、、4、虚拟仪器程序调试方法主要有哪些?（7分）答：1、设置执行程序为高亮方式，程序执行前点击高亮按钮，则运行过程会以高亮形式显示。
２、单步执行方式：如果要使框图程序一个节点一个节点则按下单步单步按行钮就会闪烁，指示它将被执行，再次点击单步按钮，程序将会变成连续运行。
３、探针，从工具模板中选择探针工具，将探针工具置于某根连线上可以用来查看运行过程中数据流在该连线时的数据４、断点使用断点工具可以在程序的某一点中止程序执行，用探针或单步方式查看数据。
5、有哪几种结构类型？（6分）答：循环结构选择结构顺序结构事件结构公式节点以及反馈节点6、根据接地方式的不同大多数模拟输入设备可以组成哪几种不同的测量系统？各测量系统对信号有什么要求？（8分）答：分为下面3种测量系统：（1）差分测量系统，适合小于1V的信号，环境噪声较大的场合，（2）参考单端测量系统，主要用于测量浮动信号（3）非参考单端测量系统，非参考单端测量系统7、虚拟仪器的主要特点有哪些？答：1尽可能采用了通用的硬件，各种仪器的差异主要是软件。
2可充分发挥计算机的能力，有强大的数据处理功能，可以创造出功能更强的仪器。
3用户可以根据自己的需要定义和制造各种仪器。
8、简要介绍程序调试技术。
答：找出语法错误2．设置执行程序高亮3．断点与单步执行4．探针9、简要叙述局部变量和全局变量的使用特点和区别。
答：通过局部变量或全局变量，可以实现在程序框图中的多个地方读写同一个控件。
局部变量只能在同一程序内部使用，每个局部变量都对应前面板上的一个控件，一个控件可以创建多个局部变量。
读写局部变量等同于读写相应控件。
通过全局变量可以在不同的之间进行数据交换，一个全局变量的文件中可以包含多个不同数据类型的全局变量。
中的全局变量是以独立的文件形式存在的，这个文件只有前面板，没有程序框图不能进行编程。
10、简述事件结构在编写触发程序的过程中，相对于使用结构和结构的的优点。
答：结构和结构的程序在没有用户点击的情况下完全都是在“空转”，浪费了大量的资源，而且当“事件”发生太快时可能会被忽略。
事件结构可以解决这个问题，即仅当“事件”发生时，程序才做相应的响应11、试比较提供的三种画面的刷新模式中示波器模式相对于另两种模式的区别。
答：示波器模式是一个返回式的显示器，与示波器类似。
每接受一个新数据时，它就把新数据绘制在原有数据的右侧。
当数据曲线到达显示区的右边缘时，会删除全部图形，从左边缘重新开始绘制曲线。
示波器模式显然要快于条状图模式，因为它不会因为滚动产生溢出。
扫描模式更接近于示波器模式，但是当数据曲线到达显示区的右边时，不会变成空白，而是会出现一个移动的垂线，标记新数据的开始，并当添加新数据时穿过整个显示区。
12、简要介绍循环和循环的自动索引功能。
答：循环和循环可以自动地在数组的上下限范围内编索引和进行累计。
这些功能称为自动索引。
在启动自动索引功能以后，当把某个外部节点的任何一维元素连接到循环边框的某个输入通道时，该数组的各个元素就将按顺序一个一个地输入到循环中。
循环会对一维数组中的标量元素，或者二维数组中的一维数组等编制索引。
在输出通道也要执行同样的工作――数组元素按顺序进入一维数组，一维数组进入二维数组，依此类推。
13、什么是多态化？答：多态化是指一种函数功能，即可以协调不同格式、维数或者显示的输入数据。
大多数的函数都是多态化的。
14、简要论述和的区别。
答：在的图形显示功能中和是两个基本的概念。
一般说来是将数据源（例如采集得到的数据）在某一坐标系中，实时、逐点地显示出来，它可以反映被测物理量的变化趋势，例如显示一个实时变化的波形或曲线，传统的模拟示波器、波形记录仪就是这样。
而则是对已采集数据进行事后处理的结果。
它先将被采集数据存放在一个数组之中，然后根据需要组织成所需的图形显示出来。
它的缺点是没有实时显示，但是它的表现形式要丰富得多。
例如采集了一个波形后，经处理可以显示出其频谱图。
现在，数字示波器也可以具备类似的显示功能15、提供的画面刷新模式有哪些？答：提供了三种画面的刷新模式，分别是：（条壮图）：它与纸带式图表记录仪类似。
曲线从左到右连续绘制，当新的数据点到达右部边界时，先前的数据点逐次左移。
（示波器模式）：它与示波器类似。
曲线从左到右连续绘制，当新的数据点到达右部边界时，清屏刷新，从左边开始新的绘制。
它的速度较快。
（扫描模式）：与示波器模式的不同在于当新的数据点到达右部边界时，不清屏，而是在最左边出现一条垂直扫描线，以它为分界线，将原有曲线逐点向右推，同时在左边画出新的数据点。
