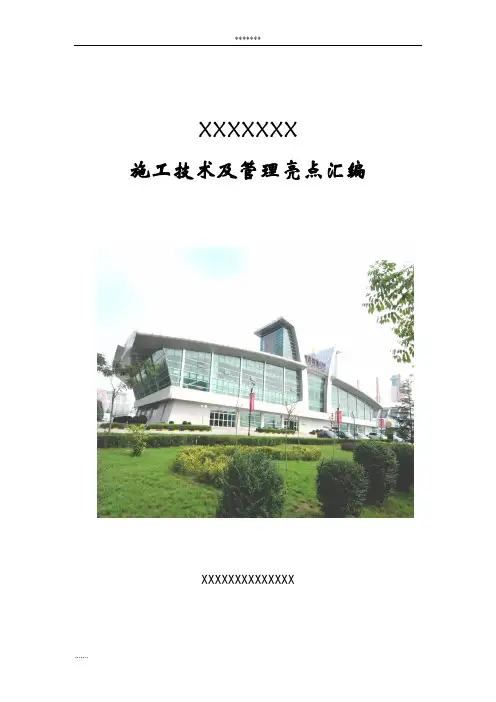

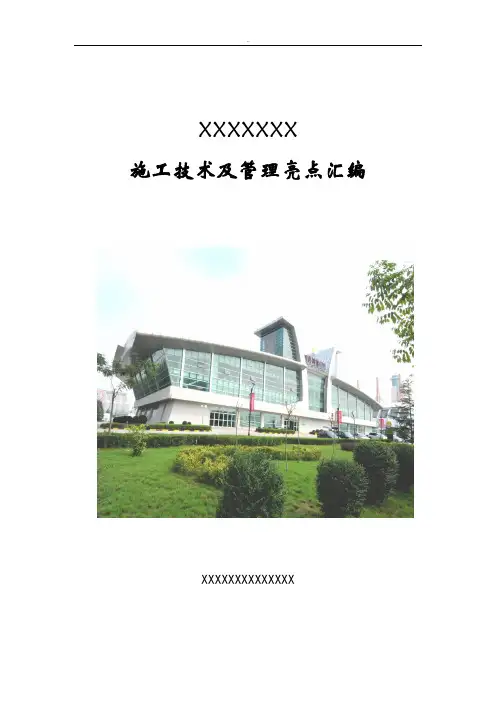

XXXXXXX
施工技术及管理亮点汇编
XXXXXXXXXXXXXX
前言
从20xx年开始，工程项目管理部、安技部及总工办在每次季检中发掘一批施工技术及管理中的亮点，加工提炼后报集团公司专家评审，对评审通过的亮点在OA网上发布。
所推介亮点的特点是：简单实用、效益明显、实践证明可行、配有实物照片、注有详细做法。
经过各项目部推广实施，提升了集团公司项目管理的同质化水平，收到了较好的效果。
20xx年年初集团公司领导为了更好的开展亮点推介工作，要求将以往发布的推介亮点汇编成册发至各项目部。
各公司应结合自身实际，对新开项目进行策划，从中选用适合本项目的亮点进行实施，也可以创新亮点，提升项目部的管理水平。
XXXXXXXXXXX
20xx年5月
施工技术及管理亮点推介汇总目录
1、高层建筑临时上水系统方案 (1)
2、钢筋砼墙体和砖砌体其结合部设置泡沫条进行软连接 (6)
3、较大截面框架柱采用可调式型钢加固工具 (8)
4、钢丝绳楼层固定环 (10)
5、型钢悬挑式扣件钢管脚手架楼层转角处标准做法 (11)
6、临边防护栏杆立杆固定件 (15)
7、墙体中设置预制水泥定位块 (17)
8、剪力墙根部砼面处理方法………………………………………………………………19.
9、临边防护栏杆立杆固定墩座 (21)
10、梁板后浇带采用独立的支撑体系 (23)
11、可周转使用的“6KG架板” (25)
12、脚手架连墙件标识 (27)
13、构造柱马牙槎处45度角处理 (29)
14、电子吊钩秤复测进场盘圆钢筋重量的做法 (30)
15、塔吊电源线的固定方法 (33)
16、墙、柱、梁构件钢筋设专项定位保护措施 (35)
17、自然地坪以下塔身保护墙 (37)
18、地下室施工外架连墙件做法 (39)
19、楼板钢筋设置塑料马蹬控制钢筋位移和保护层厚度 (40)
20、施工电梯门防护板 (41)
21、施工电梯楼层防护门连接件 (42)
22、室内砖砌墙体配电箱顶部和电线管密集处设置预制空心过梁施工 (46)
23、活动板房逃生柱 (48)
24、临边防护栏杆固定方法 (51)
25、墙体实测实量检测方法 (55)
26、构造柱定型钢模板 (57)
27、施工电梯防护门开关制作方法 (61)
28、标准层后砌墙体精细化管理措施 (63)
29、物料提升机地面进料口防护门………………………………………………………64.
30、转料平台限载标牌 (68)
31、施工现场洗车台排水沟边缘加固做法 (72)
1、高层建筑临时上水系统方案
高层建筑物砼养护、后期收尾用水是保证建筑物质量的一个重要措施，在二季度综合检查中，导航家园4#楼在临时上水方面做得较好，现将此做法作为本次检查的亮点予以推介。
1.1、名称：高层建筑临时上水系统。
1.2、使用范围：适用于所有高层项目临时上水。
1.3、特点：经济实用、制作简单、性能可靠、可重复利用。
1.4、安装所需主要材料表：
附图一：水泵系统安装详图
水泵系统安装详图
附图二：水循环系统图
地下室水泵
一楼水池
屋面水箱施工用水点
0.00水循环系统图
附图三：屋面水箱及每层水池图
上水管下水管截止阀
自动浮球阀
屋面水箱
屋面水箱
水箱尺寸：1000*2000*1200mm ，材料：δ=2mm 钢板
说明：水池内侧粉刷并向上下水管处找坡。
附图四：实物照片
2、钢筋砼墙体和砖砌墙体其结合部
设置泡沫条进行软连接
2.1、名称：钢筋砼墙体和砖砌墙体其结合部设置泡沫条进行软连接。
2.2、使用范围：适用于所有钢筋砼墙体和砖砌墙体连接部位的墙面抹灰。
2.3、特点：在钢筋砼墙体和砖砌墙体抹灰之前，在其结合部设置泡沫条进行软连接，其作用原理是在砌体墙面抹水泥砂浆时，抹灰砂浆对泡沫条进行侧向挤压，使其压缩；经过一段时间后，水泥砂浆产生收缩，而泡沫条则进行恢复伸展，从而抵消了产生的收缩裂缝，使其表面依然平整。
采用该方法可有效的控制和防止了砼墙体和砖砌墙体间抹灰出现裂缝的现象，基本杜绝了墙面出现裂缝的质量隐患，提高了墙面观感质量。
⑴现场实际附图如下：
⑵具体设置的位置与施工示意图如下：
≥15（宽度）×3（厚度）泡沫条
1：
3、较大截面框架柱采用可调式型钢加固工具
3.1、名称：较大截面框架柱采用可调式型钢加固工具
3.2、使用范围：一般适用于柱截面较大框架结构的框架柱。
3.3、特点：一般情况下截面较大的框架柱，其几何尺寸的准确性是一项十分重要的控制指标，采用可调式型钢加固工具进行模板的支撑和加固，其工作原理是利用槽钢较强的刚度，制作成可调式锚具对框架柱进行硬固定，确保了柱模板的几何尺寸，而且其最大的优点是通过调节螺杆中心距可适合不同截面的框架柱，周转利用率较高，其砼柱的表面质量观感效果较好，建议推广。
实体照片如下：
槽 钢
木方
多层板或竹胶板
A－A
钢 筋 砼 基 础 或 楼 板
立 面 图
4、钢丝绳楼层固定环
4、名称：钢丝绳楼层固定环
4.1、适用范围：适用于施工现场卸料平台钢丝绳与楼层固定、也适用于悬挑脚手架与楼层固定。
4.2、特点
施工现场钢丝绳的固定采用直接穿墙固定的现象比较普遍，安技部经过调研后决定在全公司推广钢丝绳固定方法，本方法能有效解决钢丝绳与建筑物固定不稳定、易滑脱的隐患和钢丝绳易磨损的问题，确保施工安全。
且经济实用，易操作，可进行标准化制作，易于推广。
4.3、制作要求：
（1）、固定环采用Φ16以上圆钢制作，环的大小应考虑便于加工，便于施工操作，并沿钢丝绳方向下弯45度，便于螺母固定并减少变形；
（2）、穿墙部分长度根据具体施工情况确定；
（3）、环应采用搭接焊，焊缝应大于4d，双面满焊；
（4）、垫板应采用150×150厚度10mm钢板加工制作，使用不少于两个螺母与环固定。
（5）、钢丝绳应使用相应规格鸡心环与环固定，不应直接连接。
5、型钢悬挑式扣件钢管脚手架楼层转角处标准做法
工字钢悬挑式扣件钢管脚手架（以下简称工字钢悬挑架）技术在我公司各项目部应用越来越广泛，但由于普遍存在的工字钢悬挑架施工的不规范性，存在一定的安全隐患，尤其在楼层转角、阳台、楼梯等处由于可用于搭设工字钢的位置有限，导致脚手架立杆悬空现象比较普遍，针对其实际作业难度和建筑工程施工现场的特点，通过认真调查研究，总结实践经验，参考相关规范标准，并认真征求各方意见，特制定出公司悬挑架转角处搭设方法。
5.1、适用范围
本方法适用于立面比较规则的小高层、高层建筑物转角处悬挑架搭设施工，对于阳台处、楼梯处及转角处有阳台自定。
5.2、搭设要求
工字钢安装前应先按图示位置预埋卡环，预留孔洞。
在混凝土达到强度要求时方可穿工字钢，横置工字钢A、B、C、D必须采用塔吊吊装到预定位置，每根横置工字钢安装就位后，应及时在图示位置用U型螺栓、夹板安装固定。
在全部工字钢安装完毕、固定牢固后，必须在1、2、3、4号工字钢端部斜拉钢丝绳卸荷。
钢丝绳应装设花篮螺栓，保证钢丝绳的作用。
在以上工作全部完成后方可进行上部脚手架搭设。
转角处横置工字钢拆除时必须使用塔吊拆除。
附：1、转角处搭设平面图
2、转角处搭设示意图
3、U型螺栓固定节点示意图
12
转角处搭设示意图
13。
