ZW8-12断路器安装使用说明书
ZW8-12智能分界开关概述
ZW8—
12／智能型户外高压真空断路器(以下简称智能型断路器)用于交流50Hz、电压10—
12kV的三相电力系统，作为分断、关合负荷电流之用，它具有过载及短路保护功能、速断保护功能、定时限延时保护功能、自动重合闸功能，还可以根据用户需要配装避雷器或隔离开关(即断路器与隔离开关组合，以下简称“组合智能型断路器”)等。
该智能型断路器自备电源，可就近遥控操作，备有CT、PT接口，可满足遥测要求。
ZW8-
12型户外高压柱上真空断路器是额定电压为12KV的新型户外高压开关设备，主要用于城网和农网的配电系统中，作为分、合负荷电流、过载电流及短路电流之用。
是取代油浸式断路器实现无油化的理想产品。
外绝缘采用硅橡胶材料，绝缘可靠，防污秽能力强。
ZW8-
12真空断路器配用弹簧储能操作机构，可手动操作、电动操作和遥控分合闸操作。
可在断路器侧边加装隔离开关，形成户外高压真空断路器一户外高压隔离开关组合电器，增加了可见隔离断口，并具有可靠的联锁操作。
根据用户要求，可与相应的控制器配合组成交流高压真空自动重合器、自动分段器，自备操作电源，是实现配电网自动化的理想设备。
采用高压电压互感器结构外置，内置均可。
ZW8A-12是由ZW8-12断路器与隔离刀组合而成的，称为组合断路器，可作为分段开关使用。
ZW8-12智能分界开关型号含义：
Z W 8 -12/630 -20
│││││└──开断电流
││││└─────额定电流
│││└────────额定电压
│││
││└─────────设计序号
│└──────────户外
└────────────真空
ZW8-12F智能分界开关主要用途：
ZW8-
12系列户外高压真空断路器（以下简称“断路器”）用于交流5 0Hz、额定电压12kV的三相电力系统中，作为分、合负荷电流、过载电流及短路电流之用。
断路器可配置重合控制器能识别电流特性并实现多次自动重合闸或永久故障的隔离；自备PT作为电源，成为有电压、电流信号输出并可控制的智能断路器；由电子PT提供电源并可完成过流延时、涌流延时、短路速断的三段复合保护。
ZW8-12系列功能特点：
ZW8-
12/T型户外高压真空断路器配用弹簧操动机构，具有开断关
合负荷电流、过载电流及短路电流等基本功能，是ZW8-
12系列的基本型。
断路器与隔离开关配合使用可组成具有明显断口的“组合断路器”（以下简称“组合断路器”）。
在隔离开关上可供用户选择使用硅橡胶绝缘护套，该护套具有防雨雪风沙、抗污秽腐蚀的特点，可有效避免隔离开关的冰冻和氧化。
断路器可以加装避雷器，避雷器可根据用户要求装在进、出线任意侧；
断路器可配装涌流控制器，使其具有躲涌流和过流速断的功能；
断路器可加装2～3个测量或计量互感器。
ZW8-12/C型户外高压真空断路器
ZW8-
12/C型户外高压真空断路器具备基本型断路器的全部功能，配重合控制器构成重合器型智能断路器。
基本型与重合控制器配合适用于易取电源的场合，PT型与重合控制器配合适用于无电源的场合，智能断路器适用于辐射型供电及环网供电系统，帮助系统消除瞬时故障，自动恢复供电，也可隔离永久故障，实现配网自动化。
智能断路器具备1～3次重合闸功能，且重合器参数可以整定；
智能断路器具备合闸涌流控制、过流保护和短路速断三段复合保护的功能，且参数可以连续整定；
智能断路器具备小电流接地保护功能，且参数可以连续整定；
智能断路器既可以实现有线远方控制，也可在杆下无线遥控。
ZW8-
12/PT型户外高压真空断路器具备基本型断路器的全部功能，该型断路器配有电压互感器，电压互感器从线路高压侧取电，可根据需要提供给自身或其它控制设备220V、110V、100 V的电压；
该断路器（小水电型）可用于线路电压的监测，当过电压或欠电压时，控制器自动断开断路器，可广泛用于小水电支路与主电网的并网分支处，实现网路的监控和故障的自动隔离；
该断路器（计量型）可输出0.2级精度的电压、电流信号，是农网变电所、站外散点开关和简单计量开关的理想选择。
ZW8-12/电子PT型户外高压真空断路器
ZW8-
12/电子PT型户外高压真空断路器具备基本型断路器的全部功能，该型断路器配用电子PT，从CT取电为电池充电，在失压状态下可进行多次储能和分合闸操作，并可提供外部设备的工作电压；
具备合闸涌流控制、过流保护和短路速断三段复合保护的功能，保护参数可以由用户连续整定；
既可以实现有线远方控制，也可在杆下无线遥控。
外形尺寸图。
ZW32-12断路器安装使用说明书
3 主要功能：
自动切除单相接地故障 用户支线发生单相接地故障时，分界开关自动分闸，变电
自动隔离相间短路故障
Байду номын сангаас
站出线开关及馈线上的其它分支用户感受不到故障的发生 ；用户支线发生相间短路故障时，分界开关先于变电站出线
开关跳闸，自动隔离故障线路，不会波及到馈线上的其它
2/10
分支用户停电；
快速定位故障点 监控用户负荷 远方操作功能
6 产品型号及含义 HZ W 32 - 12 F / T 630 - 20
户外分界真空断路器
额定短路开断电流 额定电流(A) 操动机构型式（T弹簧） 责任分界点型（看门狗） 额定电压(kV) 设计序号
4/10
使用条件(户外) 灭弧介质(真空)
7 故障处理方式
故障性质及故障点
保护处理
中性点不接地系统用户界内 判定为永久性接地后立即跳闸
用户支线故障造成分界开关保护动作后，仅责任用户停电 ，由其主动报送故障信息，电力公司可迅速派员到场排查； 分界开关如可配有置通有信线模或块无，线则通自信动附将件信，息将报监送测到数电据力传管送理到 中电心力；管理中心，实现对用户负荷的远方实时数据监控； 用户可以通过手机短信或计算机后台方式操作分界开关分 闸。（需用户指定配置）
GB 5582-1993
高压电力设备外绝缘污秽等级
GB 311.1-1997
高压输变电设备的绝缘配合
GB 1207-2006
电磁式电压互感器
GB 1208-2006 4.2 智能控制装置部分
GB/T 7261-2000
电流互感器 继电器及装置基本试验方法
GB/T 11287-2000 电气继电器
第21部分量度继电器和保护装置的振动、冲击、碰撞和地震试
ZW8-12断路器说明书
描述：
一、产品概述
ZW8-12系列真空断路器为额定电压12kV,三相交流50Hz的高压户外开关设备，主要用来开断关合农网、城网和小型电力系统的负荷电流，过载电流、短路电流。
该产品总体结构为三相共箱式，三相真空灭弧室置于金属箱内，利用SMC绝缘材料相间绝缘及对地绝缘，性能可靠，绝缘强度高。
ZW8-12G是由ZW8-12断路器与隔离刀组合而成的，称为组合断路器，可作为分段开关适用。
本系列产品的操动机构为CT23型弹簧储能操动机构，分为电动好手动两种。
二、主要技术参数
三、外形及安装尺寸
ZW8-12外形尺寸图
ZW8-12G外形尺寸安装图。

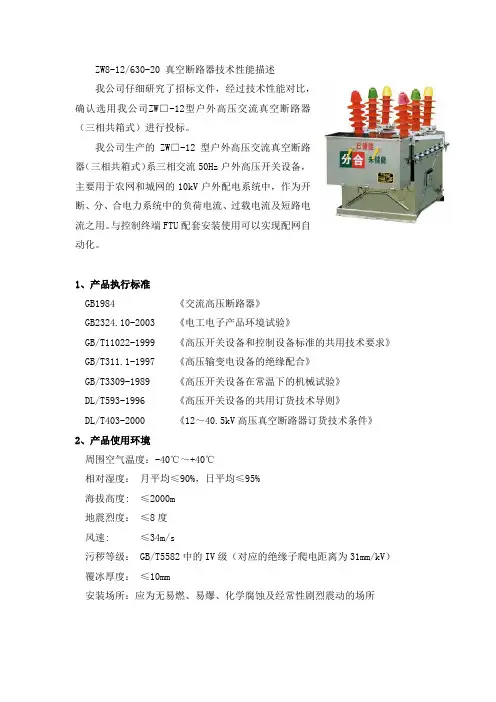

ZW8技术描述
ZW8-12/630-20 真空断路器技术性能描述我公司仔细研究了招标文件，经过技术性能对比，确认选用我公司ZW□-12型户外高压交流真空断路器（三相共箱式）进行投标。
我公司生产的ZW□-12型户外高压交流真空断路器（三相共箱式）系三相交流50Hz户外高压开关设备，主要用于农网和城网的10kV户外配电系统中，作为开断、分、合电力系统中的负荷电流、过载电流及短路电流之用。
与控制终端FTU配套安装使用可以实现配网自动化。
1、产品执行标准GB1984 《交流高压断路器》GB2324.10-2003 《电工电子产品环境试验》GB/T11022-1999 《高压开关设备和控制设备标准的共用技术要求》GB/T311.1-1997 《高压输变电设备的绝缘配合》GB/T3309-1989 《高压开关设备在常温下的机械试验》DL/T593-1996 《高压开关设备的共用订货技术导则》DL/T403-2000 《12～40.5kV高压真空断路器订货技术条件》2、产品使用环境周围空气温度：-40℃～+40℃相对湿度：月平均≤90%，日平均≤95%海拔高度: ≤2000m地震烈度：≤8度风速: ≤34m/s污秽等级： GB/T5582中的IV级（对应的绝缘子爬电距离为31mm/kV）覆冰厚度：≤10mm安装场所：应为无易燃、易爆、化学腐蚀及经常性剧烈震动的场所3、产品主要技术参数4、产品特点及外形结构4.1 断路器的产品结构图（一）断路器结构图4.2 产品特点1、断路器由操作机构、导电回路、绝缘系统、密封件及壳体组成。
2、断路器整体结构为三相共箱式，导电回路是由进出线复合套管导电杆、软连接、导电夹与真空灭弧室连接组成，内绝缘主要是通过三相独立绝缘盒及空气来实现，外绝缘为高压复合套管，抗污秽能力强，耐高、低温强度高，具有无燃烧和爆炸危险，操作安全可靠、体积小、重量轻等特点。
3、断路器采用全密封结构，箱内为纯净的空气，密封性好，防止凝露的发生，适应于高温潮湿地区使用。
ZW8使用说明书
KUSSUNZW8-12型户外高压交流真空断路器安装使用说明书腹有诗书气自上海开胜电气有限公司一、产品概述1.1产品型号及名称ZW8-12型户外高压真空断路器。
1.2主要用途ZW8-12型户外高压真空断路器（以下简称断路器）用于交流50H Z、电压10-12K V的三相电力系统中，作为分断、关合负荷电流、过载电流及短路故障电流，是电网控制保护设备，当断路器与隔离刀闸组合后（以下简称组合断路器），也可作为分断开关使用。
断路器按G B1984-2003及相关标准设计制造与检验。
1.3型号说明1.4断路器负荷《G B/T11022高压开关及其控制设备标准的共用技术条件》、《G B1985-2003交流高压隔离开关和接地开关》和D L404、I E C600056等标准的有关要求。
二、使用条件a）周围空气温度：上限+40℃，下限-40℃；b）海拔：不超过2500m；c）风压：不超过700p a（相当于风速34m/s）；d）地震烈度不超过8级；e）污秽等级I V级。
三、技术参数3.1断路器技术参数3.1.1断路器主要技术参数见表 1.腹有诗书气自腹有诗书气自3.1.2断路器装配调整后达到的数据见下表3.2组合断路器技术参数3.2.1组合断路器主要技术参数见下表3.2.1组合断路器装配调整后的技术参数见下表腹有诗书气自3.3操作机构技术参数3.3.1储能电机：采用单相交直流两用串激电动机。
其技术数据见下表3.3.2手动储能操作力：采用操作机构所配备的储能手柄正常操作时，操作力小于100N。
3.3.3释能（合闸）电磁铁：采用罗管式电磁铁，其技术参数见下表3.3.4分闸电磁铁：采用罗管式电磁体，其技术参数见下表额定动作电流为5A，过电流脱扣器时间有瞬时和延时两种，延时时间在0-5s之间任意调整。
腹有诗书气自4产品结构和工作原理4.1产品结构4.1.1断路器总体结构采用三相共箱式，箱内为干燥气体，弹簧操动机构布置在箱体的侧面。
ZW□-12用户分界断路器技术条件讲解
处 数
更改文件号
签 字
日 期
技术条件
共 7 页
第6 页
续表六
序号
项 目
技术要求
操作次数
备注
6
额定电压合、分闸
各30次
7
30%额定电压分闸
不得分闸
连续3次
8
对带脱扣器的各极通以100%～110%额定电流
可靠分闸
各5次
9
对带脱扣器的各极通以90%额定电流
不得分闸
各5次
10
主回路电阻测量
≤150μΩ
GB1984-2003交流高压断路器
GB311.1-1997高电输变电设备的绝缘配合
GB11022-1999高电开关设备通用技术条件
GB1985-89交流高压隔离开关和接地开关
JB3855-963.6-40.5kV户内高压真空断路器
GB1408-89 固体绝缘材料工频电气强度的试验方法
GB/T5582-93 高压电力设备外绝缘污秽等级
ZW□-12/T630-20用户分界断路器
(户外高压智能真空断路器)
技 术 条 件
.010.002JT
2011年2月
技术条件
共 7 页
第1 页
ZW□-12/T630-20用户分界断路器（户外交流高压智能真空断路器）为额定电压12kV，三相交流50Hz的户外配电设备。主要用于12kV电力系统中用于开断、关合电力系统中的负荷电流、过载电流及短路故障电流。从而保证电力系统的正常调度和安全运行。也适用于工矿企业配电系统和控制之用。以及农村电网频繁操作的场所。也可作为电网的分段开关，当加装不同的控制器后，可成为重合器或配网自动开关使用。从而实现配网自动化，大大提高供电质量。
ZW8使用说明书
10 额 定 短 路 持 续 时 间
11 分 闸 时 间
最高操作电 压 额定操作电 压 最低操作电 压
12 合 闸 时 间
13 全 开 断 时 间
14 燃 弧 时 间
15 机 械 寿 命
16 合 闸 功
17 储 能 电 机 额 定 功 率 额定操作电压及 辅助回路
ZW说明书(2014.4首版)
注意：不正确吊装可能对电动装置造成损坏，对于不正确安装、吊装所造 成的设备损坏，本公司不予承担！！！
常州兰陵自动化设备有限公司
Changzhou Lanling Automation Equipment Co., Ltd.
概述
多回转阀门电动装置，主要用于启闭件做直线运动的阀门配套使用，如闸阀、截止阀、隔膜阀、闸门等，用于对阀门 的开启、关闭、调节。是阀门实现远控、集控和自控必不可少的驱动装置。具有功能全、性能可靠、控制系统先进、体积 小、重量轻、使用维护方便等特点。
电动装置与阀门组装后，必须对行程、开度指示器分别进行调整，方可使用；调整前，必须检查开度指示器上的电位 器是否已脱开(把电位器轴上齿轮的紧定螺钉松开即可)，以防损坏；检查电机的旋向，控制线路是否正确，以防电机失控。
普通户外型电动装置调试方法
一、力矩控制器的调整(参见图5) 出厂时已按用户的要求调整好转矩，一般不需再调整。如需改变整定值，可旋转凸轮的调整轴至相应刻度，先调关
开度指示器与开度电位器外形结构
为全系列通用部件，其结构见图6。输入齿轮由计数器个位齿轮带动，经减速后，指示盘随开阀、关阀的过程转动、 指示阀门的开启或关闭位置。电位器轴和指示盘同步转动，供远传开度指示用，移动转圈数调整齿轮可以改变指示盘开 到位与关到位之间的角度；开度电位器的调整：开度电位器旋转角度为270°旋转角，将计数器齿轮调整到相应的变比 档位，在调整好电动装置行程限位开到位、关到位，依据带电位器齿轮的旋转方向，调整好电位器的旋转角度(应该小于 270°大于180°)，电位器在起始位应当留有一定的余量。
普通型电动装置原理图及端子出线图
普通型电动装置电气控制原理图见（图8）端子出线图见（图9）
注：特殊线路可根据用户要求设计定做
人民电器 ZW8-12(YZD)户外高压预付费控制断路器 产品说明书
概述为适应用电管理工作的需要，利用技术手段解决电费回收难，尤其是用电大户数额大又难于控制的情况，公司研发了ZW8-12(YZD)户外高压预付费控制装置。
本产品适用于交流50Hz ，6-10kV 电力系统中作为预付费高压计量或配网自动化工程中的自动重合器使用，主机由ZW8-12真空断路器、用于计量的干式电压互感器、电流互感器等组成，一体化安装，箱体上部为真空断路器，下部为互感器室，外部装有手动分合闸弹簧机构，控制箱分体安装，可按用户要求加装预付费电表做为预付费计量用，预付费电表也可由用户自已安装。
高压真空断路器为弹簧机构，机械闭锁，箱体内分为开关室、互感器室。
互感器室内由两台干式电压互感器及两台干式电流互感器组成，电压互感器同时设置专用绕组做为断路器的分合闸机构的电源，其整体外形小巧、安装方便。
电压互感器V/V 接线，电流互感器可制成多变比结构，以适应不同的负载需要。
控制装置内由预付费电表及断路器控制电路组成，控制装置与真空开关相互连接采用金属铠装电缆，有效地实现先购电后使用的功能，有效地避免拖欠电费现象。
● 本系统由高压计量控制装置，真空断路器组成一体化结构，与其他如隔离开关和避雷器等电器设备配套能完成高压直供用户的电能计量和预购电工作。
● 采用电能表进行计量和结算。
● 用户通过购电卡实现先买电后用电，每个计量箱配一张专用购电卡、互不通用。
● 购电量数据一次有效，插卡确认后自动抹去，并且防磁防静电和加密后无法破译的功能。
● 用户插卡送电后可将卡拔出并妥善保存，以备下次购电时使用。
购电卡损坏或损失，可到售电部门根据用户档案进行补卡。
● 用户可随时通过装置显示屏查看剩余电量、已用电量及其它用电参数。
● 剩余电量达到报警门限时，具有声光报警，提醒用户及时购电。
● 装置购电量为零时，能可靠断开用户的负荷电流。
从而解决了长期困扰用户拖欠电费的问题。
● 防窃电功能。
由于该装置采用的是用户外高压电器侧计量，表计安装于封闭的专业计量箱之内，可以从根本上解决防窃电问题。
人民电器 ZW8-12型户外高压交流真空断路器 产品说明书
概述型号及其含义1、周围空气温度：上限+40℃，下限-40℃；2、海拔不超过2500m；3、风压不超过700pa(相当于风速34m/s)；4、无经常性的剧烈振动；5、空气污秽程度：Ⅲ级；6、最大日温差：25K。
● 产品结构：断路器由操动机构、导电回路、绝缘系统, 密封件及壳体组成。
整体结构为三相共箱式。
导电回路是由进出线导电杆、动静端导电板、导电夹与真空灭弧室连接而成。
外绝缘主要是通过硅橡胶材料来实现的, 具有强抗污秽能力。
内绝缘为复合绝缘。
● 动作原理：断路器是由操动机构操纵的，见图1, 机构或分闸弹簧4带动断路器的三相主轴2转动，同时拉动绝缘操作杆5和拐臂6，使真空灭弧室11的动静触头拉开或闭合，而使断路器处于分闸或合闸状态。
该断路器系三相交流50Hz户外高压开关设备，主要用于农网和城网的12kV系统，作为分、合流、过载电流及短路电流之用。
也可用于其它类似场所。
负荷电使用环境条件结构特征Z W 8 - 12 / 630 - □额定短路开断电流(kA)额定电流(A)带隔离刀额定电压(kV)设计序号户外型真空断路器(G)ZW8-12户外高压交流真空断路器053高压电器主要技术参数ZW8-12户外高压交流真空断路器断路器装配调整后达到的数据表2054组合断路器主要技术参数见表3外形及安装尺寸1-分闸缓冲器2-三相转轴3-分闸拉杆4-分闸弹簧5-绝缘拉杆6-拐臂7-触头弹簧8-触头推杆9-动端支架10-软联结11-真空灭弧室12-静端支架13-绝缘罩14-箱体15-电流互感器16-导电杆图1 断路器本体内部结构示意图2 断路器外形尺寸及安装尺寸图12345678910111213141516ZW8-12户外高压交流真空断路器055高压电器图3 组合断路器结构及外形尺寸、安装尺寸图产品要安装在高4m以上的柱子上使用，安装孔尺寸见图4订货须知订货时要说明产品的型号、名称、数量、短路开断电流、额定电流、所配电流互感器电流比，操作方式及使用场合。
ZW8-12型户外柱上高压真空断路器
ZW8-12型户外柱上高压真空断路器ZW8-12型户外柱上高压真空断路器1. 概述详细参数有上海万上电气技术部提供ZW8-12系列户外高压交流真空断路器(以下简称“断路器”)系三相交流50Hz的户外高压开关设备；主要用于农网和城网的10kV系统，作为分、合负荷电流、过载电流及短路电流之用；也可用于其它类似场所。
ZW8-12系列户外交流高压真空断路器符合国家标准GB1984《交流高压断路器》和IEC 60056《高压交流断路器》等标准。
2. 型号及含义3. 使用条件3.1 正常使用条件a) 周围空气温度: -40℃～+40℃；b) 海拔高度: 不超过2000m;c) 周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染；d) 风速不超过34m/s(相当于圆柱表面上的700Pa)；e) 来自开关设备和控制设备处部的振动或地动是可以忽略的；f) 污秽等级:Ⅲ级。
3.2 特殊使用条件断路器可以在不同于以上规定的正常使用条件下使用，这时用户的要求应和制造厂家进行协商，并取得一致的意见。
3.3 如超出上述正常使用条件，由用户与制造厂协商。
4. 技术参数4.1 断路器主要技术参数4.2 断路器装配调整后机械特性参数4.3 带单侧隔离开关(从机构方向看在左侧)的ZW8-12户外真空断路器，除满足表1、表2的要求外，隔离开关部分还应满足表3的要求。
隔离开关的机械寿命为2000次。
4.4 断路器可配置手动操作机构(只可进行手动分合闸操作)或者电动操作机构(既可手动操作，也可电动操作)；4.5 断路器可配置防涌流馈线保护装置，实现涌流延时和过流故障延时；4.6 断路器可内置套管式电流互感器2～6个，变比最大为1000/5，最小为50/5；(其它特殊要求，可与制造厂商协商)。
4.7 断路器可配置外置电压互感器(见图7)，数量分别为1～2个；可配置内置电压互感器(见图8)，另可加装熔断器，数量1个；电压互感器可以作为提供电源或检测线路电压用；4.8 断路器手动和电动原理图见图1和图2。
