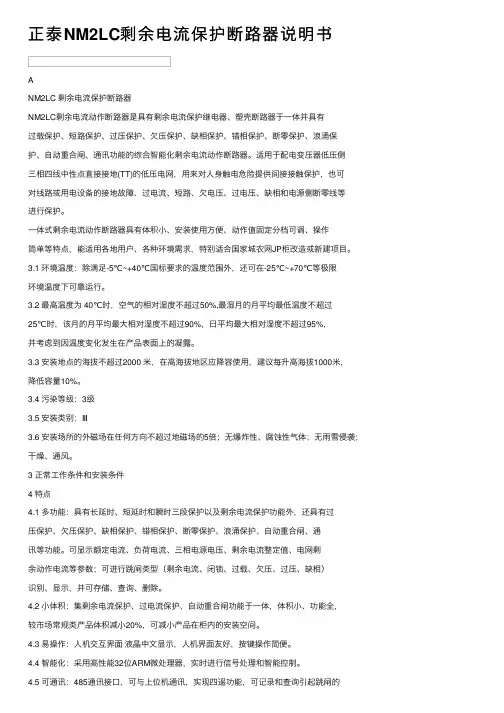

正泰NM2LC剩余电流保护断路器说明书
正泰NM2LC剩余电流保护断路器说明书ANM2LC 剩余电流保护断路器NM2LC剩余电流动作断路器是具有剩余电流保护继电器、塑壳断路器于⼀体并具有过载保护、短路保护、过压保护、⽋压保护、缺相保护、错相保护、断零保护、浪涌保护、⾃动重合闸、通讯功能的综合智能化剩余电流动作断路器。
适⽤于配电变压器低压侧三相四线中性点直接接地(TT)的低压电⽹，⽤来对⼈⾝触电危险提供间接接触保护，也可对线路或⽤电设备的接地故障、过电流、短路、⽋电压、过电压、缺相和电源侧断零线等进⾏保护。
⼀体式剩余电流动作断路器具有体积⼩、安装使⽤⽅便、动作值固定分档可调、操作简单等特点，能适⽤各地⽤户、各种环境需求，特别适合国家城农⽹JP柜改造或新建项⽬。
3.1 环境温度：除满⾜-5℃~+40℃国标要求的温度范围外，还可在-25℃~+70℃等极限环境温度下可靠运⾏。
3.2 最⾼温度为 40℃时，空⽓的相对湿度不超过50%,最湿⽉的⽉平均最低温度不超过25℃时，该⽉的⽉平均最⼤相对湿度不超过90%，⽇平均最⼤相对湿度不超过95%，并考虑到因温度变化发⽣在产品表⾯上的凝露。
3.3 安装地点的海拔不超过2000 ⽶，在⾼海拔地区应降容使⽤，建议每升⾼海拔1000⽶，降低容量10%。
3.4 污染等级：3级3.5 安装类别：Ⅲ3.6 安装场所的外磁场在任何⽅向不超过地磁场的5倍；⽆爆炸性、腐蚀性⽓体；⽆⾬雪侵袭；⼲燥、通风。
3 正常⼯作条件和安装条件4 特点4.1 多功能：具有长延时、短延时和瞬时三段保护以及剩余电流保护功能外，还具有过压保护、⽋压保护、缺相保护、错相保护、断零保护、浪涌保护、⾃动重合闸、通讯等功能。
可显⽰额定电流、负荷电流、三相电源电压、剩余电流整定值、电⽹剩余动作电流等参数；可进⾏跳闸类型（剩余电流、闭锁、过载、⽋压、过压、缺相）识别、显⽰，并可存储、查询、删除。
4.2 ⼩体积：集剩余电流保护、过电流保护、⾃动重合闸功能于⼀体，体积⼩、功能全，较市场常规类产品体积减⼩20%，可减⼩产品在柜内的安装空间。
断路器安装作业指导书
断路器安装作业指导书编码：BDDQ-ZW-03批准：审核：编写：目次1 适用范围 (27)2 编写依据 (27)3 作业流程 (27)4 安全风险辨析与预控 (28)5 作业准备 (28)6 作业方法 (29)7 质量控制措施及检验标准 (33)1 适用范围本作业指导书适用于 110～500kV 电压等级，频率为 50Hz 的支柱式和罐式 S F 6 断路器安装作业。
2 编写依据表 2-1编 写 依 据3 作业流程作业（工序）流程见图 3-1。
图 3-1 作业（工序）流程图4 安全风险辨析与预控4.1 断路器安装作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。
4.2 按《指南》中与断路器安装作业相关联的《电网建设安全施工作业票》（编码：BDDQ-ZW-03-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。
4.3 施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。
4.4 安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10 天，超过10 天须重新办理作业票，在工作完成后上交项目部保存备查。
表4-1 作业任务安全基准风险指南5 作业准备5. 1人员配备表5-1 作业人员配备表表5-2 主要工器具及仪器仪表配置表6 作业方法6. 1施工准备6. 1. 1技术准备：按规程、生产厂家安装说明书、图纸、设计要求及施工措施对施工人员进行技术交底，交底要有针对性。
6. 1.2 人员组织：技术负责人、安装负责人、安全质量负责人和技术工人。
6. 1.3 机具的准备：按施工要求准备机具，并对其性能及状态进行检查和维护。
6. 1.4 施工材料准备：螺栓等。
带剩余电流保护塑壳断路器安装使用说明书
安全距离
A
B
C
(至金属体) (至绝缘体)
D
E
F
0 50
25 20 20 20
0 50
25 20 20 20
0 50
30 20 20 20
0 100 25 20 25 25
0 100 25 20 25 25
0 100 30 20 25 25
0 100 30 20 25 25
-6-
热动脱扣器额定工作电流随环境温度变化降 容系数
■ 安装地点的大气相对湿度为+40°C时不超 过50%，在较低温度下可以有较高的相对湿度， 最湿月的月平均最大相对湿度为90%。同时该月 的平均最低温度为+25°C，并考虑到因温度变化 发生在产品表面上的凝露。
■ 污染等级为3。 ■ 在空气中无爆炸危险的介质且无足以腐蚀 金属和破坏绝缘的气体与导电尘埃的地方； ■ 无雨雪侵袭的地方； ■ 污染等级为3级； ■ 可垂直安装（即竖装），亦可水平安装 （即横装） ■ 断路器安装的最大倾斜度为±22.5 °； ■ 安装类别：断路器主电路的安装类别为 Ⅲ,不接至主电路的辅助电路和控制电路安装类 别为Ⅱ。
-2-
剩余电流保护型式 ■ 非延时型
□ 非延时I型——额定剩余动作电流I△n不 可 调 ， 一 台 断 路 器 的I △n 只 能 在 5 0 、 1 0 0 、 300、500、1000 (mA)中选择一种； □ 非 延 时 I I 型 —— 额 定 剩 余 动 作 电 流I△n可调，在一台断路器上，I△n可在 50/100/300/500/1000 (mA)中选择。
电源侧
横装
垂直安装 电源侧 负载侧
负载侧 -4-
推荐连接导线的截面积和相适应的额定电流
电子塑壳使用说明书
4
70
54
51
88 6.5
145
105
NYKM2E-400 3
152
4
60
129
58
166 8.5
200
108
NYKM2E-630 3
213
NYKM2E-800 4
140
143
58
183 10
283
210
（5）抽出式接线
南京南自西电电气有限责任公司
断路器型号
极数
安装开孔尺寸（mm）
A
B
Φd
NYKM2E-400
95
240
额定电流值
630 800
根数 2 2
电缆 每根截面(mm2)
185 240
根数 2 2
铜排 每根截面(mm2)
40×5 50×5
（2）选择接线端子
南京南自西电电气有限责任公司
配用 NYKM2E 断路器的接线端子采用 JGC 或 JBC 二种，其规格型号如图及表。
JGC 型
JIBC 型
型号
南京南自西电电气有限责任公司
3.0 安装
3.1 绝缘测试
本断路器出厂前已按标准规定绝缘测试。若安 装前进行复测，其步骤如下： 1）用 1000VDC 兆欧表 2）绝缘电阻应不小于 20MΩ 3）在断路器触头间、相间、相与外壳间（外壳用金 属箔覆盖）。 4）对接至主电路的欠压脱扣器，在进线与断路器外 壳间。 如用户无兆欧表，可用工频耐压测试仪代替试验， 测量部位参照绝缘测试方，施加电压 3000V/1min。
1.1 开箱检查注意事项
收到您订购的断路器后，请开箱检查以下各项 1.1.1 检查外观有无任何在运输过程中发生的损坏， 如外壳的破损等。 1.1.2 包装盒内除断路器、使用说明书、产品合格证 外，还应有安装使用的所配螺钉及有关附件。
Magnum 电缆断路器安装说明说明书
Magnum cassette key interlock provision field option kitwarning(1) Only qualified electrical persOnnel shOuld be permitted tO wOrk On the equipment. (2) always de-energize primary and secOndary circuits if a circuit breaker cannOt be remOved tO a safe wOrk lOcatiOn. (3) drawOut circuit breakers shOuld be levered (racked) Out tO the discOnnect pOsitiOn.(4) all circuit breakers shOuld be switchedtO the Off pOsitiOn and mechanism springs discharged.failure tO fOllOw these steps fOr all prOcedures described in this instructiOn leaflet cOuld result in death, bOdily injury, Or prOperty damage.Section 1: General information The cassette key interlock is a safety devicethat is used to prevent the breaker contactsfrom closing when the breaker is in the CONNECTED position.To operate the interlock, the slider bracket is pulled forward and held while the key(s) is(are) rotated to engage the interlock bolt. When the key(s) is(are) removed, the breaker contacts are prevented from closing either electrically or manually while the breaker is in the CONNECTED position.To disable the interlock, install the key(s) and rotate to disengage the interlock bolt. The spring-loaded slider bracket will return to the functional position, and the breaker will operate normally. Required tools• 1/4-inch drive socket• 10 mm socket• 17 mm socket• Crimping pliers• Phillips head screwdriver (#2 recommended)Kit parts identificationRefer to Figure 1 for visual identification ofthe parts listed below:(A) Slider bracket (one) (right-side sheetbracket shown)(B) Mounting bracket (one)(C) Slider retainer (two)(D) Return spring (one)(E) Lead seal (one)(F) M10 cross-drilled bolts (two)(G) M6 lock washer (two)(H) M6 x 16 hex cap screw (two)(I) M6 x 12 thread-forming screws (three)otee:N The keyed bolt interlock is not supplied with this kit. Refer to Figure 2 for applicable bolt interlock information.Figure 1. Contents of KitFigure 2. Bolt Interlocks (Not Supplied)(A)(B)(C)(D)(E)(F)(G)(H)(I)Castell Bolt Interlock1. Type KL2. Part #F080003. Form 1 (bolt up)4. L=05. Mtg. hole dia.=10 mmKirk–ABB Bolt Interlock1. Type F2. Part #KFL000021 (2 cyl.)3. Part #KFL000010H (1 cyl.)4. Key removal:E–Extended boltW–Withdrawn bolt2Instructional Leaflet IL2C14691H09Effective August 2011Magnum cassette key interlockprovision field option kiteaton corporation Section 2: installation of cassette key interlock provisionProceed with the following three steps:Step 1e: Remove two M6 thread-forming screws and two serrated washers from the side sheet. Discard the washers and screws. Mount the mounting bracket (B) to the outside of the cassette side sheet using the two M6 x 16 hex-cap screws (H) and two helical lock washers (G) provided. Torque to 40–50 in-lbs (4.5–5.6 Nm). Note the orientation of the bracket and the two bracket holes used.Figure 3. Step 1Step 2e: Assemble the slider bracket (A) to the side sheet using two slider retainers (C), two washers, and two M6 x 12 thread-forming screws (I). Hook the free end of the return spring (D) onto the tab marked “A ” in the slider bracket, and attach the other end of the spring with one M6 washer (G) and one M6 x 12 thread-forming screw into the hole market “B” in the side sheet of the cassette.Figure 4. Step 2—Right Side Installation Shown3Instructional Leaflet IL2C14691H09Effective August 2011Magnum cassette key interlock provision field option kiteaton corporation Step 3e: Assemble the lock (not included) using two cross-drilled M10 bolts (F). Insert the lock wire of the lead seal through the holes in the bolt heads. Then loop the wire through the wire seal (E). Tighten and crimp the seal.Figure 5. Step 3IECANSIEaton Corporation Electrical Sector1000 Cherrington Parkway Moon Township, PA 15108United States877-ETN-CARE (877-386-2273)© 2011 Eaton Corporation All Rights Reserved Printed in USAPublication No. IL2C14691H09 / Z11457August 2011Instructional Leaflet IL2C14691H09Effective August 2011Magnum cassette key interlockprovision field option kitEaton is a registered trademark of Eaton Corporation.All other trademarks are property of their respective owners.Disclaimer of warranties and limitation of liabilityThe information, recommendations, descriptions, and safety notations in this document are based on Eaton Corporation’s (“Eaton”) experience and judgment, and may not cover all contingencies. If further information is required, an Eaton sales office should be consulted.Sale of the product shown in this literature is subject to the terms and conditions outlined in appropriate Eaton selling policies or other contractual agreement between Eaton and the purchaser.THERE ARE NO UNDERSTANDINGS, AGREEMENTS, WARRANTIES, EXPRESSED OR IMPLIED, INCLUDING WARRANTIES OF FITNESS FOR A PARTICULAR PURPOSE OR MERCHANTABILITY , OTHER THAN THOSE SPECIFICALLY SET OUT IN ANY EXISTINGCONTRACT BETWEEN THE PARTIES. ANY SUCH CONTRACT STATES THE ENTIRE OBLIGATION OF EATON.THE CONTENTS OF THIS DOCUMENT SHALL NOT BECOME PART OF OR MODIFY ANY CONTRACT BETWEEN THE PARTIES. In no event will Eaton be responsible to the purchaser or user in contract, in tort (including negligence), strict liability, or otherwise for any special, indirect, incidental, or consequential damage or loss whatsoever, including but not limited to damage or loss of use of equipment, plant or power system, cost of capital, loss of power, additional expenses in the use of existing power facilities, or claims against the purchaser or user by its customers resulting from the use of the information, recommendations, and descriptions contained herein.The information contained in this manual is subject to change without notice.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
RMM2系列塑料外壳式断路器安装使用说明书上海电器股份有限公司人民电器厂0LS.412.1451．适用范围RMM2系列塑料外壳式断路器（以下简称断路器）主要用于交流50Hz，额定工作电压400V，额定电流630A 以下的配电网络中，作为分配电能和保护线路及电源设备免受过载、欠电压、短路的危害。
断路器也可对电动机进行过载、欠电压和短路保护。
断路器在正常条件下可作为线路的不频繁转换和电动机的不频繁起动之用。
断路器具有智能化保护功能，能提高供电可靠性，避免不必要的停电。
RMM2塑料外壳式断路器带接地故障保护型过电流脱扣器后，除了原有的过载、短路保护功能之外，新增加了接地故障保护功能。
可以对一般过电流保护装置不能检测出的接地故障引起的火灾或其它危险提供保护。
RMM2塑料外壳式断路器可带通讯功能，将断路器上的信息通过现场总线上传到控制计算机上，并能通过计算机操纵断路器的合闸和断开。
断路器的通讯功能可通过外挂专用RMM2-Modbus通讯模块或带有内置通讯功能的过电流脱扣器两种方式实现，RMM2-100适用于通过外挂通讯模块实现通讯接口功能；RMM2-250、630采用外挂、内置两种方式均可实现通讯功能。
RMM2塑料外壳式断路器符合GB 14048.2，IEC 60947-2标准的各项规定2．正常工作条件2.1 周围空气温度2.1.1 上限值不超过+40︒C2.1.2 24h的平均值不超过+35︒C2.1.3 下限值一般不低于-5︒C2.2 海拔安装地点的海拔一般不超过2000m2.3 大气条件大气相对湿度在周围空气温度为+40︒C时不超过50%；在较低温度下可以有较高的相对湿度；最湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度为+25︒C，并考虑到因温度变化发生在产品表面上的凝露。
2.4 污染等级污染等级33．产品型号及含义RM M 2 —□□/ □极数1）额定短路分断能力级别2）壳架等级额定电流设计代号塑料外壳式断路器产品企业代号注：1）三极断路器代号3省略，四极断路器代号用4表示。
2）额定短路分断能力级别为较高分断型时代号H省略，标准型用S表示，高分断型用L表示。
4．断路器的型式4.1 极数：三极或四极；4.2 电流种类：交流50 Hz；4.3 闭合方式：手动或电动；4.4 断开方式：手动或电动断开，过电流断开，欠电压脱扣器断开或分励脱扣器断开；4.5 操作方式：拨动手柄操作、电动操作、转动手柄操作、接长转动手柄操作；4.6 接线方式：板前接线、板后接线；4.7 安装方式：固定式、插入式、抽屉式。
5．技术参数5.1 断路器壳架等级、额定电流、额定绝缘电压及额定工作电压见表1。
表15.2 额定极限短路分断能力(Icu) 和额定运行短路分断能力（Ics）断路器在105%额定工作电压下应能可靠接通和分断表2中的规定值。
表25.3 过电流脱扣器5.3.1 过电流脱扣器的型式和功能断路器可带有四种不同型式的过电流脱扣器：紧凑型过电流脱扣器：bse 100（适用于RMM2-100）；紧凑型过电流脱扣器可对长延时整定电流，瞬时动作整定电流进行设定和调整；基本型过电流脱扣器：bse 101，bse 250，bse 630（适用于RMM2-100，RMM2-250，RMM2-630）；基本型过电流脱扣器可对长延时整定电流，短延时整定电流进行设定和调整。
多功能型过电流脱扣器：bse 631（适用于RMM2-630）；多功能型过电流脱扣器可对长延时整定电流，长延时动作时间，短延时整定电流，短延时动作时间及瞬时动作整定电流进行设定和调整。
接地保护型过电流脱扣器：bse103，bse 253，bse 633（适用于RMM2-100，RMM2-250，RMM2-630）。
接地保护型过电流脱扣器除了具有基本型过电流脱扣器的功能以外，还可对接地保护动作电流和接地保护动作时间进行设定。
5.3.2 过电流脱扣器的动作性能过电流脱扣器的脱扣特性在-5－+40℃的范围内与周围空气温度无关。
断路器的断开时间及动作电流倍数的误差为±20%。
5.3.2.1 过电流脱扣器在过载情况下（长延时）的动作特性见表3:5.3.2.2 过电流脱扣器在短路情况下（短延时）的动作特性见表4:表4*式中I为实际电流，ts 的最小值为0.05 s5.3.2.3.过电流脱扣器在短路情况下瞬时动作的整定电流范围见表5:5.3.2.4过电流脱扣器在接地故障情况下的动作特性见表6表65.4 控制电路和辅助电路断路器的分励脱扣器、欠电压脱扣器和电动操作机构的额定电压见表7。
表75.4.1 辅助触头和报警触头的额定值见表8表85.4.2 分励脱扣器当电源电压在额定控制电源电压的70%~110%范围内，分励脱扣器发生脱扣动作，导致断路器断开。
分励脱扣器不能长时间通电，否则可能导致线圈烧毁。
5.4.3 欠电压脱扣器当电源电压下降到欠电压脱扣器额定工作电压的70%~35%范围内，脱扣器动作；欠电压脱扣器在电源电压低于脱扣器额定工作电压的35%时，能防止断路器闭合；欠电压脱扣器在电源电压等于或大于85%脱扣器的额定工作电压时，应不阻碍断路器可靠闭合。
外施电压的上限值是欠电压脱扣器额定值的110%。
欠电压脱扣器必须先接通电源，断路器才能再扣。
5.4.4 电动操作机构电动操作机构在额定控制电源电压的85%-110% 的任一电压下，能保证断路器可靠闭合和断开。
5.5 断路器的通讯功能使用断路器的通讯功能能上传断路器设备代码、断路器过电流脱扣器的参数设定值、断路器上每一极的实时电流值。
增加了附件辅助开关后，能反映断路器的分合状态；增加了附件报警开关后，能反映断路器脱扣状态；增加了附件电动操作机构、辅助开关、报警开关后，还能操纵断路器的分闸、合闸。
断路器的通讯使用Modbus -RTU通讯协议，通讯输出接口为RS 485，通讯介质使用屏蔽双绞线，电源为24V DC，功率不大于5W。
计算机的人机界面软件由用户根据Modbus协议自行开发。
5.5.1 RMM2-Modbus通讯模块RMM2-Modbus通讯模块适用于RMM2-100/250/630壳架的断路器。
通讯模块将断路器的信息通过RS485接口上传到计算机。
5.5.1.1通讯模块的技术参数：通讯速率9600 BPS通讯数据格式 1 位起始位，8 位数据位，无校验位，1 位停止位通讯地址01-995.5.1.2通讯模块的延伸功能：通讯模块内还带有四路辅助继电器触点，二路信号反馈接点，可用控制附加设备和反馈电压信号。
辅助继电器触点容量：220V AC，3A，AC1工作制，或30V DC，3A，DC1工作制。
信号反馈接点：反馈220V±15％电压信号，二对信号反馈接点具有公共接线端。
5.5.2带内置通讯功能的断路器RMM2-250/630可内置通讯功能，带内置通讯功能的断路器在其过电流脱扣器内部集成通讯功能，通过过电流脱扣器面板上的通讯接口由T4通讯电缆与通讯集线器联接。
5.5.2.1内置通讯功能技术参数：通讯速率 2.4k、4.8k、9.6k（出厂默认）、19.2kBPS通讯数据格式 1 位起始位，8 位数据位，2 位停止位奇偶校验无校验、奇校验、偶校验通讯地址1-2556．安全使用6.1 断路器应按图示正常安装位置安装，但断路器在垂直面上的任意方向安装时，将不影响其使用性能。
6.2 断路器应使用随产品提供的安装螺钉固定在安装面上。
6.3 断路器的安全距离见表1，使用时应按规定插上隔弧板。
6.4 断路器连接导线的截面按有关国家标准，应不小于表9规定：表9辅助或控制电路连接导线的截面为1 mm。
6.5断路器在使用时，其连接电缆（或铜排）的固定螺钉不能松动。
断路器接线端螺钉的拧紧力矩不小于表10规定。
6.6断路器的上接线端为进线端，下接线端为出线端。
6.7 断路器在使用前先按要求进行整定，具体方法如下：6.7.1 bse 100型脱扣器断路器上共有二个旋钮可对过电流脱扣器进行设置：k1为长延时整定电流Ir1的设置，k4为瞬动电流Ir3的设置。
a) 过载长延时整定电流的设置长延时整定电流值Ir1的计算：Ir1=k1x In长延时整定电流范围为: 0.4—1 In ，共有10种不同的设定值：0.40 In—0.46 In—0.52 In—0.58 In—0.65 In—0.72 In—0.79 In—0.86 In—0.93 In—1.0 Inb) 短路瞬动整定电流值Ir3的设置：Ir3=k4x In瞬动整定电流范围为: 3—12 In，共有9种不同的设定值：3In—4 In—5 In—6 In—7 In—8 In—9 In—10 In—12 In6.7.2 bse 101型脱扣器断路器上共有二个旋钮可对过电流脱扣器进行设置：k1为长延时整定电流Ir1的设置，k3为短延时整定电流Ir2的设置。
a) 过载长延时整定电流的设置长延时整定电流值Ir1的计算：Ir1=k1x In长延时整定电流范围为: 0.4—1 In ，共有10种不同的设定值：0.40 In—0.46 In—0.52 In—0.58 In—0.65 In—0.72 In—0.79 In—0.86 In—0.93 In—1.0 Inb) 短路短延时整定电流的设置短延时整定电流值Ir2的计算：Ir2=k3x Ir1短延时整定电流范围为：2-10 Ir1共有8种不同的设定值：2 Ir1—3 Ir1—4 Ir1—5 Ir1—6 Ir1—7 Ir1—8 Ir1—10 Ir16.7.3 bse 250，bse 630型脱扣器断路器上共有三个旋钮可对过电流脱扣器进行设置：k1为长延时整定电流Ir1的设置，k2为长延时整定电流的微调，k3为短延时整定电流Ir2的设置。
a)过载长延时整定电流的设置长延时整定电流值Ir1的计算：Ir1=k1xk2x In长延时整定电流范围为: 0.4-1 In ，根据k1，k2旋钮的不同组合，可以有48种设定值，见表11：表11b) 短路短延时整定电流的设置短延时整定电流值Ir2的计算：Ir2=k3x Ir1短延时整定电流范围为：2-10 Ir1共有8种不同的设定值：2 Ir1—3 Ir1—4 Ir1—5 Ir1—6 Ir1—7 Ir1—8 Ir1—10 Ir1c) 设置举例：设有一台RMM2-250塑料外壳式断路器，额定电流In为160A，调节旋钮k1指向0.7，调节旋钮k2指向0.9，调节旋钮k3指向5，这台断路器的长延时整定电流值为：Ir1=k1xk2x In=0.7x0.9x160=100.8 A短延时整定电流值则为：Ir2=k3x Ir1=5x100.8=504 A6.7.4 bse 631型脱扣器bse 631型脱扣器的Ir1，Ir2整定值的设置同bse 250，bse 630型，除此之外，还可对瞬动电流Ir3，长延时动作时间t1，短延时动作时间t2进行设定。
