《机械设计基础》复习重点、要点总结
机械设计基础复习总结
自由度计算小结自由度计算公式:F ＝3n －2Pl －Ph机构自由度＝3×活动构件数－(2×低副数+1×高副数)计算步骤:（1）确定活动构件数目（2）确定运动副种类和数目（3）确定特殊结构: 局部自由度、虚约束、复合铰链（4）计算、验证自由度例 计算图所示机构的自由度 (若存在局部自由度、复合铰链、虚约束请标出）。
键联接和花键联接键联接的主要类型有: 平键联接、半圆键联接、楔键联接和切向键联接等。
1.平键联接键工作原理:两侧面是工作面, 靠两侧面挤压传递转矩。
成对使用:承载能力不够时采用, 按 180°布置两个键。
一对平键按1.5 个键计算。
2.半圆键联接工作原理: 两侧面是工作面, 侧面挤压传递转矩。
4、3.楔键联接5、工作原理: 上下表面为工作面, 靠摩擦力传递转矩。
6、切向键联接● 工作原理:键的窄面是工作面, 靠工作面上的挤压力和轴与轮毂间的摩擦力来传递转矩。
● 一个切向键只能传递单向力矩, 双向力矩时, 需要采用两个切向键, 两键的夹角为 。
● 花键联接是有外花键和内花键组成。
花键联接可用于静联接或动联接。
按齿形不同可以分为矩形花键和渐开线花键两类, 两种花键均已标准化。
矩形花键定心方式为小径定心, 特点是定心精度高, 定心稳定性好。
渐开线花键定心方式为齿形定心, 具有自动定心作用, 有利于各齿间的均匀承载。
螺纹联接1.螺栓联接按其受力状况不同, 分为普通螺栓联接和铰制孔用螺栓联接。
2.普通螺栓, 其主要失效形式为螺栓杆和螺纹部分发生断裂（受拉）；铰制孔用螺栓联接, 其主要失效形式为螺栓杆和孔壁见压溃或螺栓杆被剪断（受剪）。
3.防松的根本问题是防止螺旋副的相对转动。
（1）摩擦防松 对顶螺母、弹簧垫圈、自锁螺母（2）机械防松 槽型螺母和开口销、圆螺母和带翘垫圈、止动垫圈、串联钢丝4.螺纹联接的预紧目的: 在于增强联接的可靠性和紧密性, 以防止受载后被连接件间出现缝隙或发生相对滑移。
(完整word版)《机械设计基础》知识点汇总.
机械设计基础》知识点汇总1、具有以下三个特征的实物组合体称为机器。
（1）都是人为的各种实物的组合。
（2）组成机器的各种实物间具有确定的相对运动。
（3）可代替或减轻人的劳动，完成有用的机械功或转换机械能。
2、机构主要用来传递和变换运动。
机器主要用来传递和变换能量。
3、零件是组成机器的最小单元，也是机器的制造单元，机器是由若干个不同的零件组装而成的。
各种机器经常用到的零件称为通用零件。
特定的机器中用到的零件称为专用零件。
4、构件是机器的运动单元，一般由若干个零件刚性联接而成，也可以是单一的零件。
若从运动的角度来讲，可以认为机器是由若干个构件组装而成的。
根据功能的不同，一部完整的机器由以下四部分组成：1. 原动部分：机器的动力来源。
2. 工作部分：完成工作任务的部分。
3. 传动部分：把原动机的运动和动力传递给工作机。
4. 控制部分：使机器的原动部分、传动部分、工作部分按一定的顺序和规律运动，完成给定的工作循环。
5、物体间机械作用的形式是多种多样的，力对物体的效应取决于力的大小、方向和作用点，这三者被称为力的三要素。
公理1 二力平衡公理作用在刚体上的两个力，使刚体保持平衡的必要和充分条件是：这两个力大小相等，方向相反，且作用在同一条直线上。
对于变形体而言，二力平衡公理只是必要条件，但不是充分条件。
公理2 加减平衡力系公理在已知力系上加上或者减去任意平衡力系，并不改变原力系对刚体的作用。
推论1 力的可传性原理作用在刚体上某点的力，可以沿着它的作用线移动到刚体内任意一点，并不改变该力对刚体的作用效应。
公理 3 力的平行四边形公理作用在刚体上同一点的两个力，可以合成为一个合力。
合力的作用点也在该点，合力的大小、方向，由这两个力为边构成的平行四边形的对角线确定。
推论2 三力平衡汇交原理：作用在刚体上三个相互平衡的力，若其中两个力的作用线汇交于一点，则第三个力的作用线通过汇交点。
公理4 作用与反作用公理两物体间的作用力与反作用力总是同时存在，且大小相等、方向相反、沿同一条直线，分别作用在这两个物体上。
(机械设计基础)
《机械设计基础》复习要点一、基本知识：1．模数m=2mm,压力角a=20 度，齿数z=20，齿顶圆直径 da=44.0mm ，齿根圆直径d f=35.0mm 的渐开线直齿圆柱齿轮是齿轮。
2．渐开线直齿圆柱外齿轮齿廓根切发生在场合。
3．速比不等于１的带传动，当工作能力不足时，传动带将在打滑。
4．带传动在工作时产生弹性滑动，是由于。
5．滚动轴承轴系两端固定支承方式常用在和时。
6．键的结构尺寸：b×h是根据选择的。
7．带传动中，带上受的三种应力是应力，应力和应力。
最大应力等于，它发生在处。
8．带传动与齿轮传动一起做减速工作时，宜将带传动布置在齿轮传动之。
9．确定单根带所能传递功率的极限值P0的前提条件是。
10．普通平键的工作面是（）。
11．带传动不能保证精确的传动比，其原因是。
12．普通Ｖ带带轮的槽形角随带轮直径的减小而。
13．为了减少装夹工件的时间，同一轴上不同轴段处的键槽应布置在轴的。
14．一定型号V带中的离心拉应力，与带线速度。
15．在一传动机构中，有圆锥齿轮传动和圆柱齿轮传动时，应将圆锥齿轮传动安排在（）16．对轴进行表面强化处理，可以提高轴的。
17．工作时只承受弯矩，不传递转矩的轴，称为，自行车的前轴是。
18．转轴设计中在初估轴径时，轴的直径是按来初步确定的19．增大轴在截面变化处的过度圆角半径，可以。
20．开式齿轮传动的主要失效形式是齿面（）。
21．滚动轴承62312中轴承的内径为（）壹22．带传动的设计准则为。
23．带传动主要依靠来传递运动和动力的。
24．负变位齿轮的分度圆齿槽宽标准齿轮的分度圆齿槽宽。
25．工作时同时承受弯矩和传递转矩的轴，称为，自行车的中轴是。
26．轴的常用材料主要是。
27．在轴的设计中，采用轴环是。
28．为了使齿轮、轴承等有配合要求的零件装拆方便，并减少配合表面的擦伤，在配合轴段前应采用的轴径。
29．为了使零件能靠紧轴肩而得到准确可靠的定位，轴肩处的过渡圆角半径r必须与之相匹配的零件毂孔端部的圆角半径R或倒角尺寸C。
机械设计基础1复习要点(全部)
机械设计基础1复习要点（机械原理部分）第1章 绪论掌握：机器的特征：人为的实物组合、各实物间具有确定的相对运动、有机械能参与或作机械功了解：机器、机构、机械、常用机构、通用零件、专用零件和部件的概念第2章 机构组成和机构分析基础知识2.1 掌握：构件的定义（运动单元体）、构件与零件（加工、制造单元体）的区别平面运动副的定义、分类（低副：转动副、移动副；高副：平面滚滑副）各运动副的运动特征、几何特征、表示符号及位置2.2 掌握：机构运动简图的画法（注意标出比例尺、主动件、机架和必要的尺寸）2.3 掌握平面机构自由度计算：自由度计算公式：H L P P n F --=23；在应用计算公式时的注意事项（复合铰链、局部自由度、虚约束）；机构具有确定运动的条件（机构主动件数等于机构的自由度）；2.4 速度瞬心及其在机构速度分析上的应用 ：掌握：速度瞬心定义；绝对瞬心、相对瞬心；瞬心的数目；速度瞬心的求法：观察法： 三心定理法：用速度瞬心求解构件的速度；第4章 平面连杆机构4.1 掌握：铰链四杆机构的分类：铰链四杆机构的变异方法：改变构件长度、改变机架（倒置）4.2 掌握：铰链四杆机构的运动特性：曲柄存在条件：曲柄摇杆机构的极限位置：曲柄摇杆机构的极位夹角θ：曲柄摇杆机构的急回特性及行程速比系数 K ；铰链四杆机构的传力特性：压力角α：传动角γ：许用传动角[γ]；曲柄摇杆机构最小传动角位置：死点（止点）位置：死点（止点）位置的应用和渡过4.3 掌握：平面连杆机构的运动设计：实现给定连杆二个或三个位置的设计；实现给定行程速比系数的四杆机构设计：曲柄摇杆、曲柄滑块第5章 凸轮机构5.1 掌握：凸轮机构的分类5.2 掌握：基圆（理论廓线上最小向径所作的圆）、理论廓线、实际廓线、行程；从动件运动规律（升程、回程、远休止、近休止）刚性冲击（硬冲）、柔性冲击（软冲）；三种运动规律特点和等速、等加速等减速、余弦加速度位移曲线的画法；5.3 掌握：反转法绘制凸轮廓线的方法、对心或偏置尖端移动从动件、对心或偏置滚子移动从动件；5.4 掌握：滚子半径的选择、运动失真的解决方法，压力角α、许用压力角、基圆半径的确定；第6章 齿轮传动6.2 掌握齿廓啮合基本定律 定传动比条件、节点、节圆、共轭齿廓6.3 掌握：渐开线的形成、特点及方程；一对渐开线齿廓啮合特性：定传动比特性、可分性；一对渐开线齿廓啮合时啮合角、啮合线保持不变；6.4 掌握：渐开线齿轮个部分名称：基本参数：齿数、模数、压力角、齿顶高系数、顶隙系数；计算分度圆、基圆、齿顶圆、齿根圆；齿顶高、齿根高、齿全高，齿距（周节）、齿厚、齿槽宽；外啮合标准中心距；标准安装：分度圆与节圆重合（d d ='、αα='）； 一对渐开线齿轮啮合条件：正确啮合条件、连续传动条件、重合度的几何含义；一对渐开线齿轮啮合过程：起始啮合点（入啮点）、终止啮合点（脱啮点）；实际啮合线、理论啮合线、极限啮合点；6.5 了解：范成法加工齿轮的特点、根切现象及产生的原因、不根切的最少齿数第8章 轮系和减速器8.1 掌握：定轴轮系、周转轮系、混合轮系概念8.2 掌握：定轴轮系传动比计算，包括转向判定；周转轮系传动比计算；混合轮系传动比计算：第11章 其他传动机构11.1 掌握：棘轮机构的组成、工作原理、类型（齿式、摩擦式）运动特性：有噪音有磨损、运动准确性差、自动啮紧条件；11.2 掌握：槽轮机构组成、类型（外槽轮机构、内槽轮机构）、定位装置（锁止弧）、运动特性：连续转动转换为单向间歇转动了解：最少槽数、运动特性系数、主动拨销进出槽轮的瞬时其速度应与槽的中心线重合且有软冲、动力特性概念：第20章 机械系统动力学设计20.1 掌握：作用在机械上的力：驱动力、工作阻力等效构件、等效力矩、等效转动惯量、等效力、等效质量、等效动力学模型等效原则：等效力矩e M 、等效力e F ：功或功率相等等效转动惯量e J 、等效质量e m ：动能相等 等效方程：∑=⎥⎦⎤⎢⎣⎡⎪⎭⎫ ⎝⎛±+⎪⎭⎫ ⎝⎛=n i i i i i i e M v F M 1cos ωωωα∑=⎥⎥⎦⎤⎢⎢⎣⎡⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛=n i i si si i e J v m J 122ωωω ∑=⎥⎦⎤⎢⎣⎡⎪⎭⎫ ⎝⎛±+⎪⎭⎫ ⎝⎛=n i i i i i i e v M v v F F 1cos ωα∑=⎥⎥⎦⎤⎢⎢⎣⎡⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛=ni i si si i e v J v v m m 122ω20.2 掌握：机器运动的三个阶段、周期性速度波动的原因、调节周期性速度波动的目的（限制速度波动幅值）和方法（转动惯量）平均角速度、不均匀系数；掌握等效力矩为位置函数时，飞轮转动惯量计算：[][]J n W J W J m F -∆=-∆≥δπδω22max 2max900 掌握：能量指示图、最大盈亏功、最大速度位置、最小速度位置20.3 掌握：静平衡的力学条件：0=∑i F ；动平衡的力学条件：0=∑i F 、0=∑i M 与平衡方法。
《机械设计基础》重点总结
《机械设计基础》重点总结机械设计基础是一门研究机械中常用机构和通用零部件工作原理、结构特点、设计方法以及机械传动系统设计的学科。
它是机械工程类专业的重要基础课程，对于我们理解和掌握机械系统的设计与应用具有重要意义。
下面我将为大家总结这门课程的重点内容。
一、平面机构的结构分析1、运动副及其分类运动副是指两构件直接接触并能产生相对运动的活动连接。
根据接触形式的不同，运动副分为低副和高副。
低副包括转动副和移动副，高副则包括齿轮副、凸轮副等。
2、平面机构的运动简图用简单的线条和符号来表示机构的组成和运动情况的图形称为机构运动简图。
绘制机构运动简图时，要准确表示出各构件之间的相对运动关系和运动副的类型。
3、平面机构的自由度计算自由度是指机构具有独立运动的数目。
平面机构的自由度计算公式为：F ＝ 3n 2PL PH，其中 n 为活动构件的数目，PL 为低副的数目，PH 为高副的数目。
机构具有确定运动的条件是自由度等于原动件的数目。
二、平面连杆机构1、铰链四杆机构的基本类型铰链四杆机构包括曲柄摇杆机构、双曲柄机构和双摇杆机构。
其类型取决于各杆的长度关系和机架的选择。
2、铰链四杆机构的演化形式通过改变构件的形状、相对长度以及运动副的尺寸等，可以将铰链四杆机构演化成曲柄滑块机构、导杆机构、摇块机构和定块机构等。
3、平面连杆机构的运动特性包括急回特性、压力角和传动角等。
急回特性可以提高工作效率，压力角越小、传动角越大，机构的传动性能越好。
三、凸轮机构1、凸轮机构的类型按凸轮的形状可分为盘形凸轮、移动凸轮和圆柱凸轮；按从动件的端部形状可分为尖顶从动件、滚子从动件和平底从动件。
2、凸轮机构的运动规律常用的运动规律有等速运动规律、等加速等减速运动规律、余弦加速度运动规律和正弦加速度运动规律等。
不同的运动规律适用于不同的工作场合。
3、凸轮机构的设计设计凸轮机构时，需要根据工作要求确定凸轮的基圆半径、滚子半径、从动件的行程和运动规律等参数。

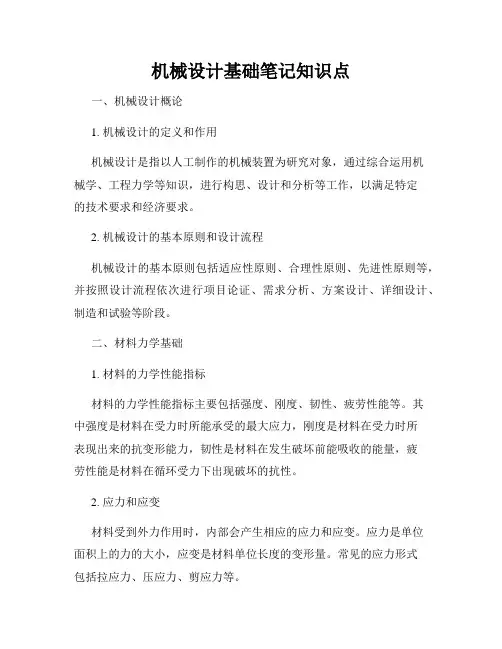

机械设计基础笔记知识点
机械设计基础笔记知识点一、机械设计概论1. 机械设计的定义和作用机械设计是指以人工制作的机械装置为研究对象，通过综合运用机械学、工程力学等知识，进行构思、设计和分析等工作，以满足特定的技术要求和经济要求。
2. 机械设计的基本原则和设计流程机械设计的基本原则包括适应性原则、合理性原则、先进性原则等，并按照设计流程依次进行项目论证、需求分析、方案设计、详细设计、制造和试验等阶段。
二、材料力学基础1. 材料的力学性能指标材料的力学性能指标主要包括强度、刚度、韧性、疲劳性能等。
其中强度是材料在受力时所能承受的最大应力，刚度是材料在受力时所表现出来的抗变形能力，韧性是材料在发生破坏前能吸收的能量，疲劳性能是材料在循环受力下出现破坏的抗性。
2. 应力和应变材料受到外力作用时，内部会产生相应的应力和应变。
应力是单位面积上的力的大小，应变是材料单位长度的变形量。
常见的应力形式包括拉应力、压应力、剪应力等。
三、机械零件设计1. 连接零件的设计连接零件是机械装置中起连接部件间传递力和传递运动的作用。
常见的连接方式有螺栓连接、销连接、键连接等。
在连接零件设计中，需要考虑连接强度、刚度、可拆卸性和工艺性等因素。
2. 轴的设计轴是机械装置上用来传递动力和转动运动的零件。
轴的设计需要考虑强度、刚度、平衡性和传递功率等因素。
轴的材料一般选用高强度的合金钢。
3. 螺纹的设计螺纹是机械装置中常用的连接方式之一。
螺纹的设计需要确定螺纹规格、螺纹传递力、螺纹疲劳寿命和螺纹的配合等参数。
四、机械传动设计1. 齿轮传动的设计齿轮传动是机械装置中常用的传动方式之一。
齿轮传动设计需要确定齿轮的模数、齿轮的参数、齿轮的传动比和齿轮的轴向力等。
2. 带传动的设计带传动是利用带传递动力和运动的方式。
带传动设计需要确定带的类型、传动比和带轮的尺寸等。
3. 链传动的设计链传动是一种静止的链条将动力传递给另一部分。
链传动设计需要确定链条的参数、链轮的尺寸等。
《机械设计基础》复习重点、要点总结
第1章 机械设计概论
复习重点
1.机械零件常见的失效形式
2.机械设计中，主要的设计准则
习题
1-1机械零件常见的失效形式有哪些？
1—2在机械设计中，主要的设计准则有哪些？
1-3在机械设计中，选用材料的依据是什么？
第2章 润滑与密封概述
复习重点
1。摩擦的四种状态
2。常用润滑剂的性能
习题
2—1摩擦可分哪几类？各有何特点?
松边拉力=F3+F2（F2--—离心拉力F2=qv2；F3-—-张紧力或悬垂拉力）
紧边拉力=F3+F2+F1（F1--—有效工作拉力，F1=1000P/V KW)
注意与带的区别：⑴初拉力F3没有再变大或变小，∵链板之间可以相对转动，∴不像带有伸长收缩的明显改变.
⑵没有弯曲应力σb∵链包在链轮上,链板可以自由转动,∴不受弯曲应力.
销轴与外链板、套筒与内链板为过盈配合。
另外：内、外链板之间留有一定间隙,以便润滑油渗入到铰链的摩擦面间.
内、外链板均制成“∞”型。（从减轻重量和等强度两方面考虑）
链的排数：一般不超过4排.
连结数通常取偶数(∵接头方便,无过渡链节)
②链条的参数与标记：参数已标准化，分A、B系列。表11—1给出了A系列的一些参数。
3、标准渐开线直齿圆柱齿轮的基本参数和几何尺寸计算
4。齿轮传动的失效形式
5.齿轮传动中的受力分析（齿轮的转向及轮齿旋向分析）
11.1齿轮机构的类型
齿轮机构的类型很多，按两齿轮轴线间的相互位置、齿向和啮合情况不同，齿轮机构可分为以下几种基本类型，如表11—1所示。
表11-1齿轮机构的类型
齿轮机构
平行轴传动
外啮合齿轮
机械设计基础复习资料(综合整理)
机械设计基础复习资料一、基础知识0、零件（独立的机械制造单元）组成（无相对运动）构件（一个或多个零件、是刚体；独立的运动单元）组成（动连接）机构（构件组合体）；两构件直接接触的可动连接称为运动副；运动副要素（点、线、面）；平面运动副、空间运动副；转动副、移动副、高副（滚动副）；点接触或线接触的运动副称为高副（两个自由度、一个约束）、面接触的运动副称为低副（一个自由度、两个约束，如转动副和移动副）0.1曲柄存在的必要条件：最短杆与最长杆长度之和小于其余两杆长度之和。
连架杆和机架中必有一杆是最短杆。
0.2在四杆机构中，不满足曲柄存在条件的为双摇杆机构，满足后，若以最短杆为机架，则为双曲柄机构；若以最短杆相对的杆为机架则为双摇杆机构；若以最短杆的两邻杆之一为机架，则为曲柄摇杆机构0.3 凸轮从动件作等速运动规律时，速度会突变，在速度突变处有刚性冲击，只能适用于低速凸轮机构；从动件作等加等减速运动规律时，有柔性冲击，适用于中、低速凸轮机构；从动件作简谐运动时，在始末位置加速度也会变化，也有柔性冲击，之适用于中速凸轮，只有当从动件做无停程的升降升连续往复运动时，才可以得到连续的加速度曲线（正弦加速度运动规律），无冲击，可适用于高速传动。
0.4凸轮基圆半径和凸轮机构压力角有关，当基圆半径减小时，压力角增大；反之，当基圆半径增大时，压力角减小。
设计时应适当增大基圆半径，以减小压力角，改善凸轮受力情况。
0.5.机械零件良好的结构工艺性表现为便于生产的性能便于装配的性能制造成本低1.按照工作条件，齿轮传动可分为开式传动两种。
1.1．在一般工作条件下，齿面硬度HB≤350的闭式齿轮传动，通常的主要失效形式为【齿面疲劳点蚀】1.2对于闭式软齿面来说，齿面点蚀，轮齿折断和胶合是主要失效形式，应先按齿面接触疲劳强度进行设计计算，确定齿轮的主要参数和尺寸，然后再按齿面弯曲疲劳强度进行校核。
1.3闭式齿轮传动中的轴承常用的润滑方式为飞溅润滑1.4. 直齿圆锥齿轮的标准模数规定在_大_端的分度圆上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《机械设计基础》第1章机械设计概论复习重点1. 机械零件常见的失效形式2. 机械设计中，主要的设计准则习题1-1 机械零件常见的失效形式有哪些？1-2 在机械设计中，主要的设计准则有哪些？1-3 在机械设计中，选用材料的依据是什么？第2章润滑与密封概述复习重点1. 摩擦的四种状态2. 常用润滑剂的性能习题2-1 摩擦可分哪几类？各有何特点？2-2 润滑剂的作用是什麽？常用润滑剂有几类？第3章平面机构的结构分析复习重点1、机构及运动副的概念2、自由度计算平面机构：各运动构件均在同一平面内或相互平行平面内运动的机构，称为平面机构。
3.1 运动副及其分类运动副：构件间的可动联接。
（既保持直接接触，又能产生一定的相对运动）按照接触情况和两构件接触后的相对运动形式的不同，通常把平面运动副分为低副和高副两类。
3.2 平面机构自由度的计算一个作平面运动的自由构件具有三个自由度，若机构中有n个活动构件(即不包括机架)，在未通过运动副连接前共有3n个自由度。
当用P L个低副和P H个高副连接组成机构后，每个低副引入两个约束，每个高副引入一个约束，共引入2P L+P H个约束，因此整个机构相对机架的自由度数，即机构的自由度为F=3n-2P L-P H (1-1)下面举例说明此式的应用。
例1-1 试计算下图所示颚式破碎机机构的自由度。
解由其机构运动简图不难看出，该机构有3个活动构件，n=3；包含4个转动副，P L=4；没有高副，P H=0。
因此，由式(1-1)得该机构自由度为F=3n-2P L-P H =3×3-2×4-0=13. 2.1 计算平面机构自由度的注意事项应用式(1-1)计算平面机构自由度时，还必须注意以下一些特殊情况。
1. 复合铰链2. 局部自由度3. 虚约束例3-2 试计算图3-9所示大筛机构的自由度。
解机构中的滚子有一个局部自由度。
顶杆与机架在E和E′组成两个导路平行的移动副，其中之一为虚约束。
C处是复合铰链，3个构件组成两转动副。
今将滚子与顶杆焊成一体，去掉移动副E′，如图1-9b所示。
该机构有7个活动构件，n=7，P L =9 (7个转动副和2个移动副)，P H =1，由式(1-1)得F=3n-2P L-P H =3×7-2×9-1=2此机构的自由度等于2。
3.3 机构具有确定运动的条件机构的自由度也即是平面机构具有独立运动的个数。
机构要运动，其自由度F必大于零。
机构中每个原动件具有一个独立运动，因此，机构自由度必定与原动件的数目相等。
习题3-1 一个在平面内自由运动的构件有多少个自由度？3-2 运动副所产生的约束数与自由度有何关系？3-3 机构具有确定运动的条件是什么？3-4 计算图3-14所示机构的自由度，指出机构运动简图中的复合铰链、局部自由度和虚约束。
第4章平面连杆机构复习重点1. 四杆机构的基本类型及其演化；2. 平面四杆机构的基本特性平面连杆机构是由若干构件用低副（转动副和移动副）联接而成，所以又称为低副机构。
习题一. 正误判断(正确的在题后括号内划“√”，错误的划“×”.)1) 处于死点位置的机构是不可能运动的。
（×）2) 曲柄摇杆机构中，当摇杆为从动件时，机构才有死点位置出现。
（√）3）曲柄摇杆机构中死点位置可能出现在曲柄与连杆共线的位置上。
（√）二.选择填空1.铰链四杆机构中的运动副是（C）。
A）高副 B）移动副C）转动副D）点接触的具有一定相对运动的联接2. 铰链四杆机构ABCD中，已知AB＝50、BC＝115、CD＝120、DA＝30，若该机构属于双曲柄机构，则机架是（A ）。
A）AB杆 B ）BC杆 C ）CD杆 D）DA杆第5章凸轮机构复习重点1、常用运动规律的特点，刚性冲击，柔性冲击，S-δ曲线绘制2、凸轮轮廓设计原理—反转法，自锁、压力角与基圆半径的概念习题5-1某直动对心从动件盘状凸轮沿顺时针方向转动时，从动件以等速上升，其行程h=30mm，回程等速返回处；从动件各运动阶段凸轮的转角为：δ1=120º，δ2=60º，δ3=120º，δ4=60º。
试绘制从动件的位移线图。
第6章间歇运动机构复习重点了解四种常用间歇机构的工作原理及应用习题6-1 什么叫间歇运动机构? 常用的间歇运动机构有哪几种？第7章螺纹连接复习重点1. 螺纹的基本知识2. 螺纹连接习题7-1 常用的螺纹牙型有几种？说明各自的特点和应用场合。
7-2 螺纹的公称直径指哪一直径？螺栓强度计算使用哪一直径？螺纹几何尺寸计算使用哪一直径？7-3 螺纹联接为什么要预紧？常用控制预紧力的方法有哪些？7-4 螺纹联接为什么要防松？防松的根本问题是什么？按照防松原理，举例说明如何实现防松。
7-5满足何种条件时，螺旋传动具有自锁特性？第8章轴毂联接轮毂联接是实现轴和轴上零件之间的周向定位，主要方式有：键联接、花键联接和过盈配合。
复习重点1. 键连接习题8-1 在一直径为80 mm的轴上，安装齿轮，轴与轮毂材料均为45钢，轮毂宽度为120mm，有轻微冲击。
试选择键的尺寸，并计算传递的最大转矩。
第9章带传动和链传动复习重点1. 带传动的组成、工作原理、传动特点2. 链传动的组成、工作原理、传动特点9.1带传动的结构特点：1、组成：主动轮、从动轮、传动带2、分类：㈠按工作原理分：摩擦型、啮合型带传动㈡按带的截面形状分：a.平型带传动——最简单，适合于中心距a较大的情况b.V 带传动——三角带c.多楔带传动——适于传递功率较大要求结构紧凑场合d.同步带传动——啮合传动，高速、高精度，适于高精度仪器装置中带比较薄，比较轻。
㈢按带的传动形式分：开口传动：两轮转向相同交叉传动：两轮转向相反半交叉传动：用于交错轴二、工作原理、工作特点、应用1、工作原理：靠摩擦和靠啮合两种2、工作特点：适宜布置在高速级优点：可远距离传动、缓冲吸振、过载保护、结构简单、维护方便缺点：传动比不准确、传动效率低、带的寿命短、压轴力大η带=0.92～0.95 、η链=0.95～0.97、η齿轮=0.97～0.993、应用：功率（P≤100 KW）、带速（V=5～25 m/s）、传动比（i≤7）三、受力分析工作前 :两边初拉力Fo=Fo工作时:两边拉力变化：①紧力Fo→F1；②松边Fo→F2F1—Fo = Fo—F2F1—F2 = 摩擦力总和Ff = 有效圆周力Fe所以: 紧边拉力： F1=Fo + Fe/2松边拉力： F2=Fo—Fe/2另外：带受到的弯曲拉力：σb1和σb2离心拉力：Fc=qv2 （应力σc）带传动的应力分布图：如下带的弹性滑动和打滑㈠弹性滑动：带与轮缘之间会发生不显著的相对滑动称为---。
滑动的结果：V1＞V＞V2㈡打滑：当带传动的有效圆周力超过了带的极限摩擦力时，带和带轮之间发生显著的相对滑动，称为---。
㈢弹性滑动和打滑的区别：⑴弹性滑动是不显著的相对滑动，只发生在部分包角范围内；而打滑是显著的相对滑动，发生在全部包角范围内。
⑵弹性滑动是带工作时的固有特性，是不可避免的；而打滑是带过载时的一种失效形式，是可以避免的。
四、失效形式: 1、带的疲劳破坏2、打滑习题9-1 带传动中的弹性滑动与打滑有何区别？对传动有何影响？影响打滑的因素有哪些？如何避免打滑？9-2 在V带传动设计时，为什么要限制带的根数？9-3 带传动的主要失效形式是什么？9-4 带传动工作中，带上所受应力有哪几种？如何分布？最大应力在何处？第10章链传动复习重点1. 链传动的组成、工作原理、传动特点链传动的组成、工作原理、传动特点1、组成：主动链轮、从动链轮、传动链2、工作原理：靠啮合。
（滚子链：靠链节和链轮轮齿的啮合。
齿形链：靠链齿和轮齿的啮合）3、传动特点：㈠优点：（和带比）⑴无弹性滑动、打滑现象、i平均=常数⑵压轴力小⑶可在恶劣环境（如高温、油污、潮湿）中工作⑷传动效率比带高（和齿轮比）易安装、远距离传动轻便。
㈡缺点：⑴i瞬时≠常数⑵传动时有振动、冲击、噪声⑶只能用于两平行轴之间的传动⑷传动急速反转时性能较差。
4.传动链结构特点：按链条的结构不同分：⑴套筒滚子链：（简称滚子链）⑵齿型链⑴滚子链：）①结构：由外链板、内链板、套筒、滚子、销轴五部分组成。
各部分关系：销轴与套筒、套筒与滚子为间隙配合。
销轴与外链板、套筒与内链板为过盈配合。
另外：内、外链板之间留有一定间隙，以便润滑油渗入到铰链的摩擦面间。
内、外链板均制成“∞”型。
（从减轻重量和等强度两方面考虑）链的排数：一般不超过4排。
连结数通常取偶数(∵接头方便, 无过渡链节)②链条的参数与标记：参数已标准化，分A、B系列。
表11-1给出了A系列的一些参数。
主要参数为：节距P （相邻销轴之间的中心距）③标记如：滚子链20A--2×60 GB/T/243-1997表示：A系列、节距P=20×25.4/16=31.75 mm 、双排、60节的滚子链。
⑵齿形链：（无声链）是由一组齿形链板由铰链联接而成。
按铰链的形式不同又分圆销式、轴瓦式、滚柱式等）5、受力分析：㈠静止时：通过控制松边垂度而使链条保持一定的张紧力（即：悬垂拉力F3）如图F3=kfqga（kf---垂度系数，当垂度f=0.02a时，kf---垂度系数可查表11-3、q---每米长链的质量、g--重力加速度、a--中心距）㈡工作时:与带相似，也分松紧边，但注意，松边在下，紧边在上。
（与带传动正好相反）松边拉力=F3+F2 （F2---离心拉力F2=qv2；F3---张紧力或悬垂拉力）紧边拉力=F3+F2+F1 （F1---有效工作拉力，F1=1000P/V KW）注意与带的区别：⑴初拉力F3没有再变大或变小，∵链板之间可以相对转动，∴不像带有伸长收缩的明显改变。
⑵没有弯曲应力σb∵链包在链轮上，链板可以自由转动，∴不受弯曲应力。
由链条的受力分析可知：链条受交变应力的作用，且受附加的动载荷作用，∴链条会发生疲劳破坏。
习题10-1 影响链传动速度不均匀性的主要因素是什么？10-2 链传动为何要适当张紧？常用的张紧方法有哪些？10-3 链传动与带传动的张紧目的有何区别？第11章齿轮机构复习重点1、齿轮机构的类型2、渐开线齿廓的啮合特性3、标准渐开线直齿圆柱齿轮的基本参数和几何尺寸计算4. 齿轮传动的失效形式5. 齿轮传动中的受力分析（齿轮的转向及轮齿旋向分析）11.1 齿轮机构的类型齿轮机构的类型很多，按两齿轮轴线间的相互位置、齿向和啮合情况不同，齿轮机构可分为以下几种基本类型，如表11-1所示。
表11-1 齿轮机构的类型11.2 渐开线齿廓的啮合特性渐开线齿廓啮合传动具有如下几个特性： (1) 能够保证定传动比传动 (2) 中心距变动不影响传动比 (3) 齿廓上压力方向不变11.3 标准渐开线直齿圆柱齿轮的基本参数和几何尺寸计算 11.3.1 齿轮各部分名称和符号11.3.2 渐开线标准直齿圆柱齿轮的基本参数图11-3 不同模数齿轮的齿形1. 齿数z 在齿轮整个圆周上轮齿的总数称为该齿轮的齿数，符号为z 。
