显卡结构及工作原理详细解读
了解显卡的架构和工作原理

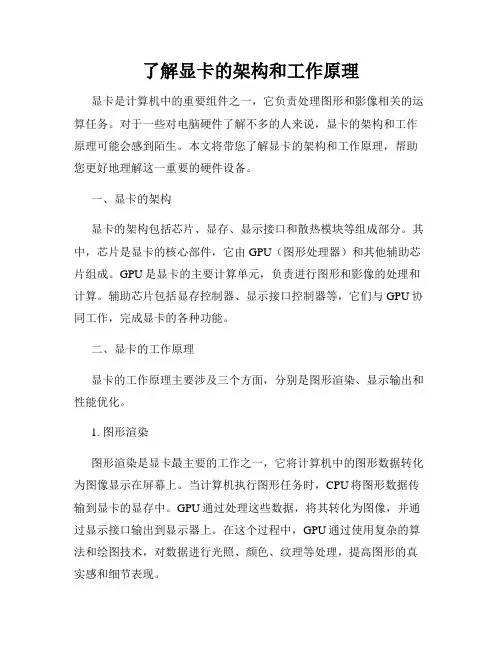

了解显卡的架构和工作原理显卡是计算机中的重要组件之一，它负责处理图形和影像相关的运算任务。
对于一些对电脑硬件了解不多的人来说，显卡的架构和工作原理可能会感到陌生。
本文将带您了解显卡的架构和工作原理，帮助您更好地理解这一重要的硬件设备。
一、显卡的架构显卡的架构包括芯片、显存、显示接口和散热模块等组成部分。
其中，芯片是显卡的核心部件，它由GPU（图形处理器）和其他辅助芯片组成。
GPU是显卡的主要计算单元，负责进行图形和影像的处理和计算。
辅助芯片包括显存控制器、显示接口控制器等，它们与GPU协同工作，完成显卡的各种功能。
二、显卡的工作原理显卡的工作原理主要涉及三个方面，分别是图形渲染、显示输出和性能优化。
1. 图形渲染图形渲染是显卡最主要的工作之一，它将计算机中的图形数据转化为图像显示在屏幕上。
当计算机执行图形任务时，CPU将图形数据传输到显卡的显存中。
GPU通过处理这些数据，将其转化为图像，并通过显示接口输出到显示器上。
在这个过程中，GPU通过使用复杂的算法和绘图技术，对数据进行光照、颜色、纹理等处理，提高图形的真实感和细节表现。
2. 显示输出显卡的另一个主要功能是将图像数据输出到显示器上进行显示。
在输出过程中，显卡首先需要将图像数据传输到显示器的帧缓冲区中，然后通过辅助芯片中的显示接口控制器，将数据转换为显示器可识别的电信号。
接着，这些电信号被传送到显示器上的像素点，通过亮度、颜色等参数，将图像显示在屏幕上。
3. 性能优化显卡除了完成基本的图形处理和显示输出外，还有很多性能优化的技术。
其中，最常见的是调色板、纹理映射和3D加速等技术。
调色板技术可以大幅度减少图像数据传输的压力，提升显卡的工作效率。
纹理映射技术可以增加图像的真实感和细节表现，并提高图像的处理速度。
而3D加速技术则可以优化和加速计算机对三维图形的呈现和处理，提供更流畅、逼真的游戏和虚拟现实体验。
总结显卡作为计算机中的重要组件，具有较复杂的架构和工作原理。
显卡的原理
显卡的原理显卡，又称显卡、显示适配器，是计算机中用于输出图形信号的重要部件。
它的作用是将计算机内部的数字信号转换为能够在显示器上显示的图像，是计算机图形处理的核心设备之一。
显卡的原理涉及到图形处理、显示技术等多个领域，下面我们将从硬件结构、工作原理和性能参数等方面来详细介绍显卡的原理。
首先，我们来看显卡的硬件结构。
显卡通常由显卡芯片、显存、显卡电路板和散热器等部件组成。
显卡芯片是显卡的核心，它负责图形处理和信号输出。
显存用于存储图像数据，是显卡的临时存储器。
显卡电路板上集成了显卡芯片、显存、视频输出接口等，是显卡的主要电路板。
而散热器则用于散热，保证显卡在高负荷运行时不会过热。
其次，我们来了解显卡的工作原理。
当计算机进行图形处理时，CPU会将计算好的图形数据传输给显卡芯片。
显卡芯片接收到数据后，会进行图形处理，包括几何变换、纹理映射、光照计算等，最终将处理好的图像数据存储到显存中。
之后，显卡芯片将处理好的图像数据通过视频输出接口传输给显示器，显示器再将图像数据转换为可见的图像。
整个过程中，显卡发挥了关键作用，保证了图形数据的高效处理和流畅输出。
最后，我们来讨论显卡的性能参数。
显卡的性能参数包括显存容量、显存带宽、显卡芯片的核心频率、显存频率、显卡接口类型等。
显存容量和带宽直接影响显卡的图形处理能力，显卡芯片的频率则决定了图形处理的速度，而显卡接口类型则决定了显卡的兼容性和扩展性。
在选择显卡时，我们需要根据自己的需求和预算来综合考虑这些性能参数，以满足我们的实际使用需求。
总的来说，显卡作为计算机图形处理的核心设备，其原理涉及到硬件结构、工作原理和性能参数等多个方面。
通过对显卡的原理进行深入了解，我们可以更好地选择和使用显卡，提升计算机图形处理的效率和质量。
希望本文能够帮助大家更好地理解显卡的原理，为计算机图形处理提供更多的参考和指导。
显卡工作原理
显卡工作原理显卡工作原理首先我们应该了解一下显卡的简单工作原理：首先，由CPU 送来的数据会通过AGP 或PCI-E 总线，进入显卡的图形芯片(即我们常说的GPU 或VPU)里进行处理。
当芯片处理完后，相关数据会被运送到显存里暂时储存。
然后数字图像数据会被送入RA 骂死我吧AC(Random Access Memory Digital Analog Converter)，即随机存储数字模拟转换器，转换成计算机显示需要的模拟数据。
最后RA 骂死我吧AC 再将转换完的类比数据送到显示器成为我们所看到的图像。
在该过程中，图形芯片对数据处理的快慢以及显存的数据传输带宽都会对显卡性能有明显影响。
技术参数和架构解析一、核心架构：我们经常会在显卡文章中看到8 乘以1 架构、4 乘以2 架构这样的字样，它们代表了什么意思呢?8 乘以1 架构代表显卡的图形核心具有8 条像素渲染管线，每条管线具有1 个纹理贴图单元;而4 乘以2 架构则是指显卡图形核心具有4 条像素渲染管线，每条管线具有2 个纹理贴图单元。
也就是说在一个时钟周期内，8 乘以1 架构可以完成8 个像素渲染和8 个纹理贴图;而4 乘以2 架构可以完成4 个像素渲染和8 个纹理贴图。
从实际游戏效果来看，这两者在相同工作频率下性能非常相近，所以常被放在一起讨论。
举例来说，nVIDIA 在发布GeForce FX 5800 Ultra 的时候，对于其体系架构就没有给出详尽说明。
后来人们发现官方文档中提到的每个周期处理8 个像素的说法，只是指的Z/stencil 像素，其核心架构可以看作是GeForce4 Ti 系列4 乘以2 架构的改进版本，其后发布的GeForce FX 5900 系列也是如此。
ATi 的。
显卡的结构和工作原理
显卡的结构和工作原理一、显卡的基本结构1.线路板。
目前显卡的线路板一般采用的是6层或4层PCB线路板。
显卡的线路板是显卡载体，显卡上的所有元器件都是集成在这上面的，所以PCB板也影响着显卡的质量。
目前显卡主要采用黄色和绿色PCB 板，而蓝色、黑色、红色等也有出现，虽然颜色并不影响性能，但它们在一定程度上会影响到显卡出厂检验时的误差率。
显卡的下端有一“金手指”（显示卡接口），它可以插入主板上的显卡插槽，有ISA/PCI/AGP等规范。
为了让显卡更好的固定，显卡上需要有一块固定片；为了让显卡和显示器及电视等输入输出设备相连，各种信号输出输入接口也是必不可少的。
2.显示芯片：一般来说显卡上最大的芯片就是显示芯片，它往往被散热片和风扇遮住本来面目。
作为处理数据的核心部件，显示芯片可以说是显示卡上的CPU，一般的显示卡大多采用单芯片设计，而专业显卡则往往采用多个显示芯片，比如ATI RAGE MAXX和大名鼎鼎的3dfx Voodoo5系列显卡。
目前常见的显卡显示芯片主要有nVidia系列及ATI系列等等，如Geforce2 GTS，Geforce2 MX，Geforce3，ATI Radeon等。
显示芯片按照功能来说主要分为“2D”（如S3 64v+）“3D”(如3dfx Voodoo)和"2D+3D"（如Geforce MX）几种，目前流行的主要是2D+3D的显示芯片。
位（bit指的是显示芯片支持的显存数据宽度，较大的带宽可以使芯片在一个周期内传送更多的信息，从而提高显卡的性能。
现在流行的显示芯片多位128位和256位，也有一小部分64位芯片显卡。
“位”是显示芯片性能的一项重要指标，但我们并不能按照数字倍数简单判定速度差异。
RAMDAC（数/模转换器）RAMDAC作用是将显存中的数字信号转换成显示器能够识别的模拟信号，速度用“MHz”表示，速度越快，图像越稳定，它决定了显卡能够支持的最高刷新频率。
了解显卡技术的基础知识
了解显卡技术的基础知识在现代计算机领域，显卡（Graphics Processing Unit，GPU）是一种专门用于图形处理的硬件设备。
随着图形技术的快速发展，显卡已经成为计算机图形处理的核心组件之一。
本文将介绍显卡的基本工作原理、常见的显卡接口和显存类型，同时还会涉及显卡的性能指标和如何选择一款适合自己需求的显卡。
一、显卡的基本工作原理显卡是用于处理计算机图像和图形的硬件设备。
它通过接收来自计算机主机的指令和数据，并对这些数据进行处理和转换，最终输出到显示设备上，以形成图像或图形。
显卡最重要的组成部分是显卡芯片，它包含大量的小规模处理单元，称为流处理器。
这些流处理器可以同时处理多个图形操作，从而提高图形处理的效率。
显卡的主要工作包括几何处理和像素处理。
在几何处理阶段，显卡通过对图形的顶点进行转换和处理，确定图形的位置、大小和形状。
而在像素处理阶段，显卡则对图形的每个像素点进行着色和渲染，从而形成最终的图像。
二、常见的显卡接口和显存类型1. 显卡接口显卡接口是指用于连接显卡和显示设备的物理接口。
目前常见的显卡接口有VGA、DVI、HDMI和DisplayPort等。
VGA（Video Graphics Array）接口是最早使用的模拟接口，传输质量相对较差。
DVI（Digital Visual Interface）接口和HDMI（High Definition Multimedia Interface）接口支持数字信号传输，传输质量更高。
DisplayPort接口是一种全数字的接口，具有更高的传输速度和更好的兼容性。
2. 显存类型显存是显卡用于存储图形数据和计算结果的存储器。
常见的显存类型有DDR、GDDR和HBM等。
DDR（Double Data Rate）显存是较早期使用的显存类型，传输速度相对较慢。
GDDR（Graphics Double Data Rate）显存是专门用于显卡的显存类型，传输速度更快。
显卡工作原理解析GPU的计算过程
显卡工作原理解析GPU的计算过程显卡工作原理解析：GPU的计算过程显卡是计算机中十分重要的组件之一，它负责处理图形和图像相关的计算任务。
而在显卡中，GPU（图形处理器）的计算过程扮演着关键的角色。
本文将深入解析GPU的计算过程，帮助读者更好地理解显卡的工作原理。
一、GPU的基本结构和功能望文生义，GPU即图形处理器，作为显卡的核心部件，具有强大的图形计算能力。
相比于CPU（中央处理器），GPU具备更多的并行计算单元，能够同时处理大量的数据和计算任务。
GPU通常采用多个计算核心（也称为流处理器），这些计算核心以高度并行的方式工作，加快了图形渲染、物理效果模拟等计算过程。
除此之外，GPU还拥有高速的显存，用于存储和处理图像数据。
显存的容量和频率对于显卡性能有着至关重要的影响。
同时，GPU还具备图像和视频解码的能力，能够高效地处理高清视频和复杂的图像渲染任务。
二、GPU的计算过程1. 数据准备在进行任何计算任务之前，GPU首先需要准备好所需的计算数据。
这些数据通常存储在主机内存中，GPU需要通过高速总线（如PCIe）将数据传输到显存中。
数据传输完成后，GPU即可开始进行后续的计算过程。
2. 并行计算GPU在进行计算任务时，采用高度并行的方式执行指令和数据处理。
与传统的CPU相比，GPU具备更多的计算核心，并且每个计算核心都可以同时处理多个数据元素。
这种并行计算的方式使得GPU在处理大规模计算任务时表现出色。
3. 线程调度为了更好地利用GPU的并行计算能力，编程人员需要将计算任务划分为许多线程，并合理地进行线程调度。
线程调度的目的是确保每个计算核心都能够得到充分的利用和负载均衡，从而提高整体的计算效率。
4. 计算结果返回完成计算任务后，GPU将计算的结果存储在显存中，并通过高速总线将结果传输回主机内存。
最终，CPU可以从主机内存中获取这些计算结果，并在需要的时候进行后续的处理。
三、GPU计算过程的应用GPU的强大计算能力使得它在许多领域得到广泛应用。
显卡的工作原理
显卡的工作原理显卡，又称显示适配器或显卡，是计算机中的一种重要组件，它负责处理和输出图形数据，将计算机中的数字信号转换成能够在显示器上显示的图像。
显卡的工作原理涉及到多个方面的知识，包括图形处理、显存管理、输出接口等。
首先，我们来看一下显卡的基本组成。
通常，显卡由图形处理器（GPU）、显存、输出接口和散热系统等部分组成。
其中，GPU是显卡的核心部件，它负责对图形数据进行处理和计算。
显存则用于存储图形数据和计算结果，输出接口则负责将处理好的图像信号传输到显示器上显示，而散热系统则用于散热，保持显卡的正常工作温度。
在显卡的工作过程中，首先是计算机中的CPU将需要显示的图形数据发送给显卡，然后显卡的GPU负责对这些图形数据进行处理和计算。
GPU通过其内部的大量小型处理单元并行处理图形数据，加速图形处理的速度。
同时，显存起到了缓存的作用，它可以暂时存储图形数据和计算结果，以提高数据的读取速度和处理效率。
在图形处理的过程中，GPU会对图形数据进行多次变换和计算，包括几何变换、光照计算、纹理映射等操作，最终将处理好的图形数据发送给显示器进行显示。
同时，显卡的输出接口也会根据显示器的接口标准进行信号转换和输出，以保证图像的质量和稳定性。
除了基本的图形处理功能外，现代显卡还具有许多其他的特性和功能。
例如，显卡通常还集成了视频解码器和编码器，可以对高清视频进行硬件加速解码和编码。
此外，显卡还支持多屏显示、3D 游戏加速、GPU计算等功能，使得显卡在计算机图形处理、多媒体应用和科学计算领域发挥了重要作用。
总的来说，显卡通过其内部的GPU和显存等部件，负责对计算机中的图形数据进行处理和计算，并将处理好的图形数据输出到显示器上显示。
在现代计算机中，显卡已经成为了不可或缺的重要组件，它不仅提供了良好的图形显示效果，还为计算机的多媒体应用和科学计算提供了强大的支持。
希望通过本文的介绍，读者能够更加深入地了解显卡的工作原理和功能特性。
显卡架构简介显卡核心架构详解
显卡架构简介显卡核心架构详解显卡是计算机中非常重要的组件之一，它负责处理图形和图像的渲染以及其他计算任务。
显卡的性能直接影响到计算机的图形处理能力，因此了解显卡的架构对于提升计算机的图形处理性能非常重要。
本文将对显卡的核心架构进行详细的介绍。
一、显卡的基本原理显卡是由GPU（Graphics Processing Unit，图形处理器）和显存组成的。
GPU负责进行图形和图像的处理，而显存则用来存储和传输图形和图像相关的数据。
GPU的核心架构对于显卡的性能具有决定性的影响。
二、传统的图形处理架构在过去的几十年中，显卡的架构经历了多次改进和创新。
最早期的显卡使用的是固定功能管线架构，它由多个固定功能模块组成，每个模块负责完成特定的图形处理任务。
然而，这种架构的灵活性和可扩展性都存在一定的局限性。
随着计算机图形技术的进步和发展，显卡架构逐渐向着可编程的方向演进。
可编程管线架构的出现打破了固定功能管线的限制，使得开发者可以根据自己的需求对显卡进行编程和优化，从而提升图形处理的效率和质量。
目前，多数显卡都采用了可编程管线架构。
三、现代显卡的并行计算架构随着计算需求的不断增长，现代显卡的核心架构也在不断地演进。
目前，大多数显卡采用了并行计算架构，也被称为流处理器架构。
并行计算架构将GPU的计算能力进行了进一步的提升。
它使用了大量的处理单元，每个处理单元可以同时处理多个计算任务，从而实现更高的并行计算性能。
与传统的图形处理架构相比，流处理器架构具有更高的灵活性和可编程性。
四、显卡核心架构的优化为了进一步提升显卡的性能，显卡的核心架构还进行了一系列的优化。
其中一项重要的优化是使用更快的内存技术。
显存的带宽和延迟对于显卡性能的影响非常大，因此采用更快的GDDR5X或者HBM2等内存技术可以提高显卡的数据传输速度和处理效率。
此外，显卡核心架构还在数据缓存、数据压缩和降低功耗等方面进行了优化，以提升显卡的整体性能和功耗效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
什么是显卡？显卡的工作非常复杂，但其原理和部件很容易理解。
在本文中，我们先来了解显卡的基本部件和它们的作用。
此外，我们还将考察那些共同发挥作用以使显卡能够快速、高效工作的因素。
显示卡(videocard)是系统必备的装置，它负责将CPU送来的影像资料(data)处理成显示器(monitor)可以了解的格式，再送到显示屏(screen)上形成影像。
它是我们从电脑获取资讯最重要的管道。
因此显示卡及显示器是电脑最重要的部份之一。
我们在监视器上看到的图像是由很多个小点组成的，这些小点称为“像素”。
在最常用的分辨率设置下，屏幕显示一百多万个像素，电脑必须决定如何处理每个像素，以便生成图像。
为此，它需要一位“翻译”，负责从CPU获得二进制数据，然后将这些数据转换成人眼可以看到的图像。
除非电脑的主板内置了图形功能，否则这一转换是在显卡上进行的。
我们都知道，计算机是二进制的，也就是0和1，但是总不见的直接在显示器上输出0和1，所以就有了显卡，将这些0和1转换成图像显示出来。
显卡的基本原理显卡的主要部件是：主板连接设备、监视器连接设备、处理器和内存。
不同显卡的工作原理基本相同CPU与软件应用程序协同工作，以便将有关图像的信息发送到显卡。
显卡决定如何使用屏幕上的像素来生成图像。
之后，它通过线缆将这些信息发送到监视器。
显卡的演变自从IBM于1981年推出第一块显卡以来，显卡已经有了很大改进。
第一块显卡称为单色显示适配器（MDA），只能在黑色屏幕上显示绿色或白色文本。
而现在，新型显卡的最低标准是视频图形阵列（VGA），它能显示256种颜色。
通过像量子扩展图矩阵（QuantumExtendedGraphicsArray，QXGA）这样的高性能标准，显卡可以在最高达2040x1536像素的分辨率下显示数百万种颜色。
根据二进制数据生成图像是一个很费力的过程。
为了生成三维图像，显卡首先要用直线创建一个线框。
然后，它对图像进行光栅化处理（填充剩余的像素）。
此外，显卡还需添加明暗光线、纹理和颜色。
对于快节奏的游戏，电脑每秒钟必须执行此过程约60次。
如果没有显卡来执行必要的计算，则电脑将无法承担如此大的工作负荷。
显卡工作的四个主要部件显卡在完成工作的时候主要靠四个部件协调来完成工作，主板连接设备，用于传输数据和供电，处理器用于决定如何处理屏幕上的每个像素，内存用于存放有关每个像素的信息以及暂时存储已完成的图像，监视器连接设备便于我们查看最终结果。
处理器和内存像主板一样，显卡也是装有处理器和RAM的印刷电路板。
此外，它还具有输入/输出系统（BIOS）芯片，该芯片用于存储显卡的设置以及在启动时对内存、输入和输出执行诊断。
显卡的处理器称为图形处理单元（GPU），它与电脑的CPU类似。
但是，GPU是专为执行复杂的数学和几何计算而设计的，这些计算是图形渲染所必需的。
某些最快速的GPU所具有的晶体管数甚至超过了普通CPU。
GPU会产生大量热量，所以它的上方通常安装有散热器或风扇。
除了其处理能力以外，GPU还使用特殊的程序设计来帮助自己分析和使用数据。
市场上的绝大多数GPU都是AMD 和NV生产的，并且这两家公司都开发出了自己的GPU性能增强功能。
为了提高图像质量，这些处理器使用全景抗锯齿技术，它能让三维物体的边缘变得平滑，以及各向异性过滤，它能使图像看上去更加鲜明。
GPU在生成图像时，需要有个地方能存放信息和已完成的图像。
这正是显卡RAM用途所在，它用于存储有关每个像素的数据、每个像素的颜色及其在屏幕上的位置。
有一部分RAM还可以起到帧缓冲器的作用，这意味着它将保存已完成的图像，直到显示它们。
通常，显卡RAM以非常高的速度运行，且采取双端口设计，这意味着系统可以同时对其进行读取和写入操作。
RAM直接连接到数模转换器，即DAC。
这个转换器也称为RAMDAC，用于将图像转换成监视器可以使用的模拟信号。
有些显卡具有多个RAMDAC，这可以提高性能及支持多台监视器。
显卡输入和输出ADC连接器苹果公司曾经制造过使用专利产品AppleDisplayConnector（ADC）的监视器。
尽管这些监视器目前仍在使用，但苹果公司新出的监视器已改为使用DVI连接设备。
显卡通过主板连接到电脑主板为显卡供电，并使其可以与CPU通信。
对于较高端的显卡，主板所提供的电能往往不足，所以显卡还直接连接到电脑的电源。
显卡与主板的连接通常是借助外设部件互连（PCI）、高级图形端口（AGP）、PCIExpress（PCIe）等三种接口接口来实现的，在这三种接口中，PCIExpress是最新型的接口，它能在显卡和主板之间提供最快的传输速率。
此外，PCIe还支持在一台电脑中使用两块显卡。
大多数人仅使用他们具有的两种监视器连接设备中的一种。
需要使用两台监视器的用户可以购买具有双头输出功能的显卡，它能将画面分割并显示到两个屏幕上。
理论上，如果电脑配有两块具有双头输出功能且提供PCIe接口的显卡，则它能够支持四台监视器。
除了用于主板和监视器的连接设备以外，有些显卡还具有用于以下用途的连接设备：电视显示：电视输出或S-Video、模拟摄像机：ViVo（视频输入/视频输出、数码相机：火线或USB有些显卡还自带了电视调谐器。
影响显卡速度和效率的因素DirectX和OpenGLDirectX和OpenGL都是应用程序编程接口，简称API。
API提供用于复杂任务（例如三维渲染）的指令，以此帮助软硬件更高效地通信。
开发人员针对特定的API来优化大量使用图形的游戏。
这就是最新的游戏通常需要DirectX或OpenGL的更新版才能正确运行的原因。
API不同于驱动程序。
驱动程序是使硬件可以与电脑的操作系统进行通信的程序。
但如同更新版的API一样，更新版的设备驱动程序可以帮助程序正确运行。
如何衡量显卡好坏？顶级显卡很容易辨认，它应该具有大量内存和速度很快的处理器。
此外，与其他任何要安装到电脑机箱中的部件相比，它通常是最令人关注的。
很多高性能显卡都声称需要或直接配备了外形夸张的风扇或散热器。
但高端显卡提供的功能超出了大多数人的真实需要。
对于主要使用电脑来收发电子邮件、从事文字处理或上网冲浪的用户来说，带有集成显卡的主板便能够提供所有必要的图形功能。
对于大多数偶尔玩游戏的用户来说，中端显卡已经足以满足需要。
只有游戏迷和那些需要完成大量三维图形工作的用户才需要高端显卡。
显卡性能的一个很好的整体衡量标准是它的帧速，它是以每秒的帧数（FPS）为单位加以衡量的。
帧速说明了显卡每秒钟能显示多少幅完整的图像。
人眼的处理能力约为每秒25帧，而动感快速的游戏至少需要60FPS的帧速才能提供平滑的动画和滚动。
影响帧速的因素包括：每秒生成的三角形数或顶点数三维图像是由三角形或多边形组成的。
这项指标说明了GPU能够以多快的速度计算整个多边形或对该多边形进行定义的顶点。
一般而言，它说明了显卡能以多快的速度生成线框图像。
像素填充速率：这项指标说明了GPU一秒钟内能处理多少个像素，从而也就说明了显卡能以多快的速度对图像进行光栅化处理。
显卡的硬件对其速度具有直接影响。
以下是对显卡速度影响最大的硬件性能指标及其衡量单位：GPU 时钟速度（MHz）、内存总线的容量（位）、可用内存的数量（MB）、内存时钟速率（MHz）内存带宽（GB/s）、RAMDAC速度（MHz）。
电脑的CPU和主板也对显卡速度有一定影响，因为非常快速的显卡并不能弥补主板在快速传输数据方面的能力的不足。
同样，显卡与主板之间的连接以及它从CPU获取指令的速度都会影响其性能。
超频有些用户选择将自己显卡的时钟速度手动设置为更高的速率，以此来提高显卡的性能，这称为超频。
人们通常选择对显卡的内存进行超频，因为对GPU进行超频可能会导致过热。
虽然超频可以获得更好的性能，但它也会使制造商的质保失效。
显卡主要参数术语解释：显示芯片又称图型处理器-GPU，它在显卡中的作用，就如同CPU在电脑中的作用一样。
更直接的比喻就是大脑在人身体里的作用。
GPU使显卡减少了对CPU的依赖，并进行部分原本CPU的工作，尤其是在3D图形处理时。
GPU所采用的核心技术有硬件T&L（几何转换和光照处理）、立方环境材质贴图和顶点混合、纹理压缩和凹凸映射贴图、双重纹理四像素256位渲染引擎等，而硬件T&L技术可以说是GPU的标志。
GPU的生产主要由nVidia与ATI两家厂商生产。
开发代号所谓开发代号就是显示芯片制造商为了便于显示芯片在设计、生产、销售方面的管理和驱动架构的统一而对一个系列的显示芯片给出的相应的基本的代号。
开发代号作用是降低显示芯片制造商的成本、丰富产品线以及实现驱动程序的统一。
一般来说，显示芯片制造商可以利用一个基本开发代号再通过控制渲染管线数量、顶点着色单元数量、显存类型、显存位宽、核心和显存频率、所支持的技术特性等方面来衍生出一系列的显示芯片来满足不同的性能、价格、市场等不同的定位，还可以把制造过程中具有部分瑕疵的高端显示芯片产品通过屏蔽管线等方法处理成为完全合格的相应低端的显示芯片产品出售，从而大幅度降低设计和制造的难度和成本，丰富自己的产品线。
同一种开发代号的显示芯片可以使用相同的驱动程序，这为显示芯片制造商编写驱动程序以及消费者使用显卡都提供了方便。
制造工艺制造工艺指得是在生产GPU过程中，要进行加工各种电路和电子元件，制造导线连接各个元器件。
通常其生产的精度以nm(纳米)来表示（1mm=1000000nm），精度越高，生产工艺越先进。
在同样的材料中可以制造更多的电子元件，连接线也越细，提高芯片的集成度，芯片的功耗也越小。
微电子技术的发展与进步，主要是靠工艺技术的不断改进，使得器件的特征尺寸不断缩小，从而集成度不断提高，功耗降低，器件性能得到提高。
芯片制造工艺在1995年以后，从0.5微米、0.35微米、0.25微米、0.18微米、0.15微米、0.13微米、0.09微米，再到主流的65纳米、55纳米、40纳米。
显卡的核心频率是指显示核心的工作频率，其工作频率在一定程度上可以反映出显示核心的性能，但显卡的性能是由核心频率、流处理器单元、显存频率、显存位宽等等多方面的情况所决定的，因此在显示核心不同的情况下，核心频率高并不代表此显卡性能强劲。
比如GTS250的核心频率达到了750MHz，要比GTX260+的576MHz高，但在性能上GTX260+绝对要强于GTS250。
在同样级别的芯片中，核心频率高的则性能要强一些，提高核心频率就是显卡超频的方法之一。
显卡BIOS显卡BIOS主要用于存放显示芯片与驱动程序之间的控制程序，另外还存有显示卡的型号、规格、生产厂家及出厂时间等信息。
打开计算机时，通过显示BIOS内的一段控制程序，将这些信息反馈到屏幕上。
