水泥的三个率值
确定三个率值和熟料的热耗
确定三个率值和熟料的热耗1 绪论【摘要】本次毕业设计为乌苏青松⽔泥有限责任公司拟建⼀条3500t/d⽔泥熟料⽣产线，采⽤新型⼲法预分解⽣产⼯艺，年产⽔泥150万吨，其中年产P.C 32.5复合硅酸盐⽔泥100万吨，P.O 42.5 普通硅酸盐⽔泥50万吨。
主要进⾏了物料平衡计算，主机选择，储存设备选定，然后做了初步设计、全⼚总平⾯图以及⽣产⼯艺流程图。
1.1项⽬名称及业主项⽬名称：新疆乌苏青松建材有限责任公司150万吨/年⽔泥⼯程项⽬业主：新疆乌苏青松建材有限责任公司1.2项⽬性质本项⽬利⽤中电投乌苏热电⼚的粉煤灰和四棵松煤矿的废弃物煤矸⽯作为⽔泥的混合材来⽣产⽔泥，该⽣产线建成后，可以实现资源综合利⽤，并彻底消除了中电投乌苏热电⼚的粉煤灰和四棵松煤矿的废弃物煤矸⽯排放对环境造成的污染。
同时对调整⽔泥产品结构，淘汰了落后的⽴窑⽔泥⽣产线起到了积极的促进作⽤，达到满⾜市场对⾼性能⾼质量⽔泥需求的⽬的。
符合国家加快建设资源节约型和环境友好型社会，⼤⼒发展循环经济，实施可持续发展的战略决策。
1.3结论及建议本⼯程的实施符合国家产业政策，建设条件优越，技术⽅案先进成熟，建成后可以缓解⾼质量、⾼性能⽔泥产品的市场供需⽭盾，具有较好的经济效益和社会效益。
该项⽬的建设时⾮常必要的，也是⾮常及时的，建议上级主管部门批准项⽬的建设，抓紧开展初步设计⼯作，尽早实施，早⽇建成，快件成效。
2 配料计算2.1 配料⽅案的确定根据⽔泥的品种、原料与燃料的品质、⽣料的质量及易烧性、熟料的煅烧⼯艺与设备以及国内⼤中型⽔泥⼚的配料⽅案来确定。
配料⽅案⼀般由熟料饱和⽐、硅率和铝率三个率值来控制。
三率值的确定则应综合考虑原料特性、⽣产⽔泥品种和⼯艺⽅法等因素的影响，⽽⼯艺⽅法⼜是具有关键影响的因素。
对于预分解窑具有⽕焰温度⾼、烧成带长、窑转速快的热⼯特性，因此在配料⽅案上必须充分适应上述热⼯特性。
由国内外⼤量预分解窑实际操作的经验表明在现代预分解窑条件下，配料⽅案⼀般都采取“三⾼型”的⽅案，即⾼饱和⽐、⾼硅率、⾼铝率。
熟料三率值
熟料三率值简介熟料三率值是指在水泥生产过程中，熟料使用率、煤灰利用率和余热利用率这三个值的综合指标。
熟料是制备水泥的主要原材料之一，提高熟料三率值对于资源的有效利用和环境保护具有重要意义。
本文将从熟料使用率、煤灰利用率和余热利用率三个方面来探讨熟料三率值的重要性和提高方法。
熟料使用率熟料使用率是指测量水泥生产过程中使用的熟料与总熟料数量之间的比率。
提高熟料使用率可以减少原熟料的使用量，并降低对原材料的依赖程度。
以下是一些提高熟料使用率的方法：1.优化炉内工艺：通过改进窑炉内的熟料烧成工艺，可以增加熟料的利用率。
例如，合理控制气流、降低燃料消耗、优化燃烧过程等都可以达到提高熟料利用率的目的。
2.使用新型原材料：寻找替代原材料是提高熟料使用率的重要途径。
例如，通过添加粉煤灰、矿渣、矿石等辅助原料来取代部分熟料的使用，可以降低熟料使用率。
3.加强熟料质量管理：提高熟料的质量可以降低配比中熟料的用量。
加强质量管理包括严格进行采样检测、控制配比、优化煤灰掺量等。
煤灰利用率煤灰利用率是指在水泥生产过程中煤灰的利用程度。
煤灰是煤燃烧的副产品，其中含有一定的氧化硅、氧化铝、氧化铁等化学成分，具有潜在的价值。
以下是一些提高煤灰利用率的方法：1.煤灰分级利用：通过对煤灰进行粒度分级，可以将不同粒度的煤灰用于不同用途。
例如，细粉煤灰可以用于混凝土掺合料，而粗粉煤灰可以用于建筑材料的制备等。
2.煤灰处理技术改进：通过新型的煤灰处理技术，可以提高煤灰的利用率。
例如，采用高温烧结、湿法磷灰石烧结等技术可以使煤灰更好地发挥作用，并提高其利用率。
3.推广煤灰利用的应用领域：扩大煤灰利用的应用领域也是提高利用率的重要手段。
除了建筑材料和混凝土掺合料外，煤灰还可以用于道路建设、土壤改良、环境修复等领域。
余热利用率余热利用率是指水泥生产过程中废气和余热的回收利用率。
水泥生产过程中会产生大量的废气和余热，有效利用这些资源可以提高能源利用效率和减少环境污染。
水泥物理检验复习题

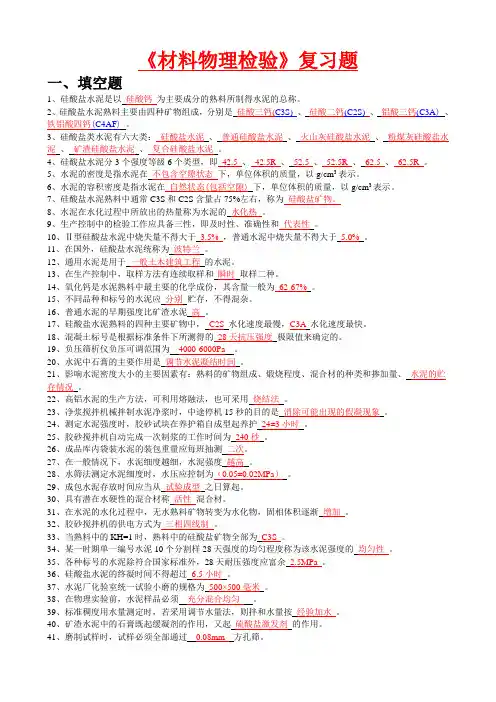

《材料物理检验》复习题一、填空题1、硅酸盐水泥是以硅酸钙为主要成分的熟料所制得水泥的总称。
2、硅酸盐水泥熟料主要由四种矿物组成，分别是硅酸三钙(C3S) 、硅酸二钙(C2S)、铝酸三钙(C3A)、铁铝酸四钙(C4AF)。
3、硅酸盐类水泥有六大类：硅酸盐水泥、普通硅酸盐水泥、火山灰硅酸盐水泥、粉煤灰硅酸盐水泥、矿渣硅酸盐水泥、复合硅酸盐水泥。
4、硅酸盐水泥分3个强度等级6个类型，即42.5 、42.5R 、52.5 、52.5R 、62.5 、62.5R 。
5、水泥的密度是指水泥在不包含空隙状态下，单位体积的质量，以g/cm3表示。
6、水泥的容积密度是指水泥在自然状态(包括空隙)下，单位体积的质量，以g/cm3表示。
7、硅酸盐水泥熟料中通常C3S和C2S含量占75%左右，称为硅酸盐矿物。
8、水泥在水化过程中所放出的热量称为水泥的水化热。
9、生产控制中的检验工作应具备三性，即及时性、准确性和代表性。
10、Ⅱ型硅酸盐水泥中烧失量不得大于3.5% ，普通水泥中烧失量不得大于5.0%。
11、在国外，硅酸盐水泥统称为波特兰。
12、通用水泥是用于一般土木建筑工程的水泥。
13、在生产控制中，取样方法有连续取样和瞬时取样二种。
14、氧化钙是水泥熟料中最主要的化学成份，其含量一般为62-67%。
15、不同品种和标号的水泥应分别贮存，不得混杂。
16、普通水泥的早期强度比矿渣水泥高。
17、硅酸盐水泥熟料的四种主要矿物中，C2S水化速度最慢，C3A水化速度最快。
18、混凝土标号是根据标准条件下所测得的28天抗压强度极限值来确定的。
19、负压筛析仪负压可调范围为4000-6000Pa。
20、水泥中石膏的主要作用是调节水泥凝结时间。
21、影响水泥密度大小的主要因素有：熟料的矿物组成、煅烧程度、混合材的种类和掺加量、水泥的贮存情况。
22、高铝水泥的生产方法，可利用熔融法，也可采用烧结法。
23、净浆搅拌机械拌制水泥净浆时，中途停机15秒的目的是消除可能出现的假凝现象。
熟料三率值
熟料三率值熟料三率值是指在水泥生产过程中，熟料的透气性、温度和收缩率这三个关键指标的数值。
这些指标对于保证水泥的质量、生产效率和资源利用率至关重要。
在本文中，我们将深入探讨熟料三率值的含义、作用以及如何优化其数值。
1. 熟料三率值的含义熟料是指由粉磨或综合利用一定比例的石灰石烧成的颗粒状物质，是水泥生产过程中的关键原料之一。
熟料的质量直接影响着最终水泥产品的性能和品质。
熟料三率值是对熟料在水泥生产过程中的关键性能进行评估的指标，包括透气性、温度和收缩率。
2. 熟料三率值的作用- 透气性：熟料的透气性指的是其在水泥窑中进行煅烧过程中释放出的热气是否可以顺利通过熟料层进行排出。
透气性差的熟料可能会导致窑内温度过高，影响煅烧效果和热能利用率。
- 温度：熟料的温度是指在水泥窑中进行煅烧过程中熟料的最高温度。
过高或过低的温度都可能对熟料的矿化产物形成和水泥品质产生负面影响。
控制熟料的温度是确保水泥品质的重要因素之一。
- 收缩率：熟料的收缩率是指在煅烧过程中熟料的体积变化。
收缩率大的熟料可能会导致水泥产品在硬化过程中产生较大的收缩变形，对工程施工产生不利影响。
3. 如何优化熟料三率值为了优化熟料的三率值，需要从熟料的原材料选择、生产工艺和熟料配比等方面进行综合考虑：- 原材料选择：选择合适的石灰石原料，考虑其化学成分和物理特性对熟料三率值的影响，尽量避免过高的透气性、温度或收缩率。
- 生产工艺：控制熟料的煅烧温度、煅烧时间和煅烧条件，以确保适当的透气性、温度和收缩率。
- 熟料配比：合理配比石灰石和粘土等原料，调整原料的成分比例，以调控熟料的矿化产物形成和熟料的性能。
4. 我对熟料三率值的观点和理解熟料三率值对于水泥生产过程和水泥产品的质量至关重要。
通过控制熟料的透气性、温度和收缩率，可以实现水泥生产过程的优化，提高煅烧效率，减少生产成本，并确保最终水泥产品的质量。
在水泥生产中，合理评估和优化熟料的三率值，对于提升水泥业的可持续发展和竞争力具有重要意义。
水泥熟料率值
﹡烧结范围:
➢烧结范围的定义：水泥生料加热至出现烧结所必须 的最少液相量时的温度(开始烧结温度)与开始出现大块 (超正常液相量)时的温度差值。
➢液相量随温度升高而增长缓慢的,烧结范围宽;液相 量随温度升高增加很快,烧结范围窄。
➢烧结范围宽的生料,窑内温度波动时,不易发生生烧或 结大块现象。含Fe2O3高,烧结范围窄,降低F,增加A,烧 结范围就宽。通常硅酸盐熟料的烧结范围为150℃ 。
3.4 率值及其意义
各国控制方 法不同！
3.4.1 率值：用来控制熟料中各氧化物含量和彼 此间比例关系的系数，称为率值。
3.4.2 Hydraulic Modulus）
1868米夏埃利斯提出的作为控制熟料适宜石 灰含量的一个系数。
水硬率的物理意义：表示熟料中氧化钙与 酸性氧化物之和的质量百分数的比值，常用 HM表示 计算式：
➢烧结范围不仅仅是液相量的函数,而且和液相的粘度, 表面张力以及这些性质随温度变化的规律有关。
各国控制方法
日本：采用HM、SM和IM三个率值来控制 熟料成分，结果还比较理想。
我国从日本引进的冀东水泥厂也是采用HM、 SM和IM三个率值来控制熟料成分。
我国的其他水泥厂家：采用KH、SM和IM 三个率值来控制熟料成分。
X射线定量分析：基于熟料矿物特征峰 强度与基准单矿物特征峰强度之比求其含 量。（外标法、内标法、无标样定量分析Rietveld）
化学成分：石灰饱和系数法和鲍格法
n 值一般控制在1.7-2.7之间，多在2.1土0.3的 范围内。
熟料中硅酸盐矿物与溶剂性矿物的比例关系， 相应地反映了熟料的质量和易烧性。
当Al2O3 / Fe2O3大于0源自64时，硅率与矿物组 成的关系为：
水泥的质量标准

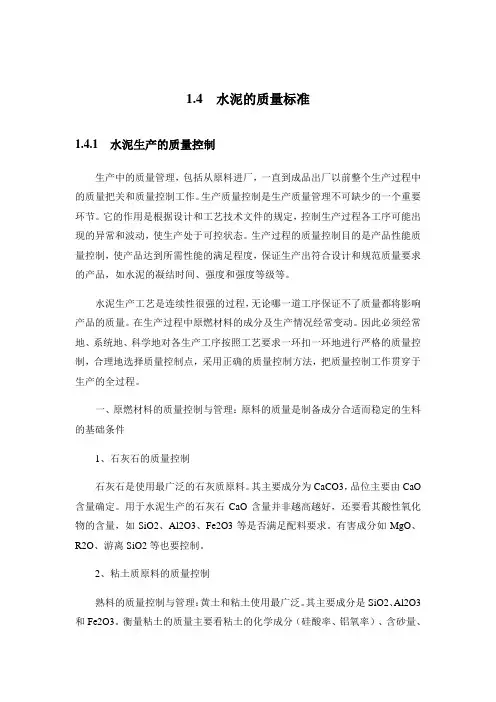

1.4水泥的质量标准1.4.1水泥生产的质量控制生产中的质量管理，包括从原料进厂，一直到成品出厂以前整个生产过程中的质量把关和质量控制工作。
生产质量控制是生产质量管理不可缺少的一个重要环节。
它的作用是根据设计和工艺技术文件的规定，控制生产过程各工序可能出现的异常和波动，使生产处于可控状态。
生产过程的质量控制目的是产品性能质量控制，使产品达到所需性能的满足程度，保证生产出符合设计和规范质量要求的产品，如水泥的凝结时间、强度和强度等级等。
水泥生产工艺是连续性很强的过程，无论哪一道工序保证不了质量都将影响产品的质量。
在生产过程中原燃材料的成分及生产情况经常变动。
因此必须经常地、系统地、科学地对各生产工序按照工艺要求一环扣一环地进行严格的质量控制，合理地选择质量控制点，采用正确的质量控制方法，把质量控制工作贯穿于生产的全过程。
一、原燃材料的质量控制与管理：原料的质量是制备成分合适而稳定的生料的基础条件1、石灰石的质量控制石灰石是使用最广泛的石灰质原料。
其主要成分为CaCO3，品位主要由CaO 含量确定。
用于水泥生产的石灰石CaO含量并非越高越好，还要看其酸性氧化物的含量，如SiO2、Al2O3、Fe2O3等是否满足配料要求。
有害成分如MgO、R2O、游离SiO2等也要控制。
2、粘土质原料的质量控制熟料的质量控制与管理：黄土和粘土使用最广泛。
其主要成分是SiO2、Al2O3和Fe2O3。
衡量粘土的质量主要看粘土的化学成分（硅酸率、铝氧率）、含砂量、含碱量、可塑性、需水性等工艺性质，生产方法不同，对粘土质量要求也不尽相同。
进厂后的料应分堆存放，先化验后使用。
存放时平铺直取，尽量均化。
进厂粘土质原料应按时取样，每批进行一次全分析。
3、校正原料的质量控制二、石膏的质量控制：用作水泥缓凝剂的石膏主要是石膏（CaSO4·2H2O）和硬石膏（CaSO4）。
按矿物组成有可分为三类产品：G类石膏：以CaSO4·2H2O的质量百分含量表示其品位A类硬石膏：以CaSO4·2H2O+CaSO4的质量百分含量表示其品位，且CaSO4/（CaSO4·2H2O+CaSO4）≥0.80M类混合石膏：以CaSO4·2H2O+CaSO4的质量百分含量表示其品位，且CaSO4/（CaSO4·2H2O+CaSO4）≤0.80石膏进厂一批取样化验一次，基本分析检验项目有：附着水、结晶水、三氧化硫含量、三、生料的质量控制与管理1、生料制备过程中的质量要求生料制备过程是将原料按比例混合，经过一系列加工之后，制成具有一定细度，适当化学成分，均匀的生料，以满足煅烧的要求。
水泥生料三种率值的误差理论分析
水泥生料三种率值的误差理论分析作者：张伟赵龙许旭尚庆敏来源：《山东工业技术》2017年第19期摘要：水泥生料化学性质直接影响熟料质量，目前常用的反应CaO与酸性物质比例的质量参数有KH、HM、LSF三种表示方法，在国内最常用的是石灰饱和比系数KH。
本文根据三种比例系数的计算公式以及现场物料变化，计算讨论三种不同计算方式的误差影响。
关键词：KH；HM；LSF；水泥生料；误差DOI：10.16640/ki.37-1222/t.2017.19.241水泥熟料是多种矿物的集合体，这些矿物都是由CaO、SiO2、Al2O3、Fe2O3四种氧化物组成。
在生料生产中不仅要控制单个氧化物的含量，还要控制其比例，因为该比例直接决定了熟料中各矿物含量。
各矿物含量的比例即为率值。
1 三种率值简介德国人米夏埃利斯提出了水硬率（Hydraulic Modulus）作为控制熟料中氧化钙与酸性氧化物的比值，即李和派克提出不能直接按上述矿物成分确定它的石灰含量，因为熟料在实际冷却过程中不可能是平衡冷却，这可能析出游离氧化钙，因此要控制石灰含量于较低数值。
据此，提出了石灰饱和系数（Lime Saturation Factor），即LSF。
LSF的提出是基于对钙、硅、铝、铁四元相图的研究，确定石灰最大含量不超过某一平面所得到的。
而古特曼和杰耳则选择根据四种矿物中酸性氧化物与氧化钙的结合能力来确定石灰理论极限含量。
苏联学者金德根据上述两者的理论极限含量提出了石灰饱和系数（KH），认为实际生产中氧化铝和氧化铁始终为氧化钙所饱和，只有二氧化钙可能会不完全被氧化钙饱和生成C3S，而是C2S。
因此，提出：我国水泥企业大部分采用KH、SM、IM来表征各矿物含量及氧化物之间的关系。
但也有用LSF、SM、IM和HM、SM、IM来表征的。
本文将计算CaO、SiO2、Al2O3、Fe2O3四种氧化物的误差对KH、LSF、HM三种率值计算的影响。
计算时采用的氧化物含量见表1，相关质量参数数据见表2。
水泥三率值计算
一、物料平衡式：（不考虑生产损失） 1、干石灰石+干粘土+干铁粉=干生料2、灼烧石灰石+灼烧粘土+灼烧铁粉=灼烧生料=熟料3、灼烧生料+煤灰（掺入熟料中的）=熟料4、熟料的率值计算公式： KH=(C-1.65*A-0.35*F)/2.8*S SM=S/(A+F) IM=A/F一、石灰饱和系数： 公式：KH=232328.235.0065.1SiO O Fe Al CaO --意义：水泥熟料中的总CaO 含量扣除饱和酸性氧化物所需要的氧化钙后，所剩下的与二氧化硅化合的氧化钙的含量与理论上二氧化硅全部化合成硅酸三钙所需要的氧化钙含量的比值。
简言之。
KH 表示熟料中二氧化硅被氧化钙饱和成硅酸三钙的程度。
取值：0.87~0.96 二、硅 率:公式: n(SM)=含义: 反映了熟料中硅酸盐矿物、熔剂、矿物的相对含量。
取值：1.7~2.7 三、铝 率:公式: p(IM)=3232O Fe O Al含义：说明熟料中C3A 、C4AF 的相对含量。
反映液相的性质。
(C3A 产生的液相粘度大；C4AF 产生的液相粘度小.) 取值：0.9~1.9 配料计算 配料方法1、尝试误差法先按假定的原料配合比计算熟料的组成。
若计算结果不符合要求，则调整原料的配合比再进行重复计算直至符合要求为止。
2、递减试凑法从假定的熟料化学成分中依次递减假定配分比的原料组分，试凑至符合要求为止。
3、酸碱滴定法根据已确定的生料碳酸盐滴定值和实际测得石灰石、粘土的滴定值按规定的公式作简单的计算，较快地得出各种原料的配合比 4、烧失量法水泥生料的烧失量一般为34～36%。
预先确定的生料烧失量数，按实测石灰石烧失量及实测粘土烧失量，计算原料的配合比。
配料计算实例已知原料、燃料的有关分析数据如表4－10、4－11，假设用窑外分解窑以三种原料配合进32322O Fe O Al SiO +行生产，要求熟料的三个率值为：KH＝0.89±0.02、SM＝2.1±0.1、IM＝1.3±0.1，单位熟料热耗为q=3350kj/kg熟料，试计算原料的配合比。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
硅酸盐水泥熟料中各氧化物之间的比例关系的系数称作率值。
硅酸盐水泥熟料中各氧化物并不是以单独状态存在，而是由各种氧化物化合成的多矿物集合体。
因此在水泥生产中不仅控制各氧化物含量，还应控制各氧化物之间的比例即率值。
在一定工艺条件下，率值是质量控制的基本要素。
因此，国内外水泥厂都把率值作为控制生产的主要指标，我国主要采用石灰饱和系数（KH）、硅率（n）、铝率（p）三个率值。
2.5.1 硅酸率
硅酸率表示水泥熟料中SiO2与Al2O3、Fe2O3之和的比值，也表示熟料中硅酸盐矿物与熔剂矿物的比例。
常用n或SM表示。
硅酸率高，硅酸盐矿物含量多，熟料质量高，但烧成困难；硅酸率低，液相量多，易烧性好，但熔剂矿物高，硅酸盐矿物减少，会降低熟料强度，n过低时易结大块。
硅酸盐水泥熟料的n波动在1.7～2.7的范围内。
2.5.2 铝氧率
又称铝率或铁率，表示熟料中氧化铝和氧化铁之比，也表示熟料熔剂矿物中C3A 与C4AF的比例。
用p或IM表示。
p值的大小，一方面关系到熟料水化速度的快慢，同时又关系到熟料液相的粘度，从而影响以熟料煅烧的难易。
p高，C3A高，C4AF降低，水泥趋于早凝早强，但液相粘度大，不利于C3S形成；p低，C3A低，C4AF提高，水泥趋于缓凝，早强低，煅烧时液相粘度小，有利于C3S形成，但过低时易结大块。
硅酸盐水泥熟料的p值波动在0.9～1.7范围内。
AM=1.5-1.7
2.5.3 石灰饱和系数（KH）
石灰饱和系数表示熟料中全部氧化硅生成硅酸钙的需的氧化钙含量与氧化硅生成硅酸三钙所需氧化钙最大含量的比值，也即表示熟料中氧化硅被氧化钙饱和形成硅酸三钙的程度。
p新标准KH=0.89-0.91
当熟料p大于0.64时，熟料中的矿物为C3S、C2S 、C3A、C4AF；当p小于0.64时熟料中的矿物为C3S、C2S 、C4AF、C2F。
当p＜0.64时，石灰饱和系数的表达式为：
实际生产的熟料中还可能有f－CaO和f－SiO2，则石灰饱和系数表示为：一般工厂熟料的f－SiO2和SO3含量很少，略去f－CaO时，石灰饱和系数表达式可简化为：
KH＝1时，熟料中硅酸盐矿物全部为C3S，KH＝2/3＝0.667时，硅酸盐矿物全部为C2S，故KH值介于0.667～1之间。
KH高，C3S含量多，有利于提高水泥质量，但煅烧困难，热耗高，易产生f－CaO。
KH低则C2S高，易烧性好，水化热低，但水泥凝结硬化慢，早期强度低。
为保证熟料质量，同时不出现过量f －CaO，通常KH值控制在0.82～0.96之间。
石灰饱和率（LSF）
在国外，尤其是欧美国家大多采用石灰饱和率LSF来控制生产，用于限定水泥中的最大石灰含量，其表达式为：
LSF的含义是熟料中CaO的含量与全部酸性组分需要结合的CaO含量之比，一般LSF高，水泥强度也高。
硅酸盐水泥熟料的LSF波动在0.66～1.02，一般在0.85～0.95。
